自举电路中电容大小的计算

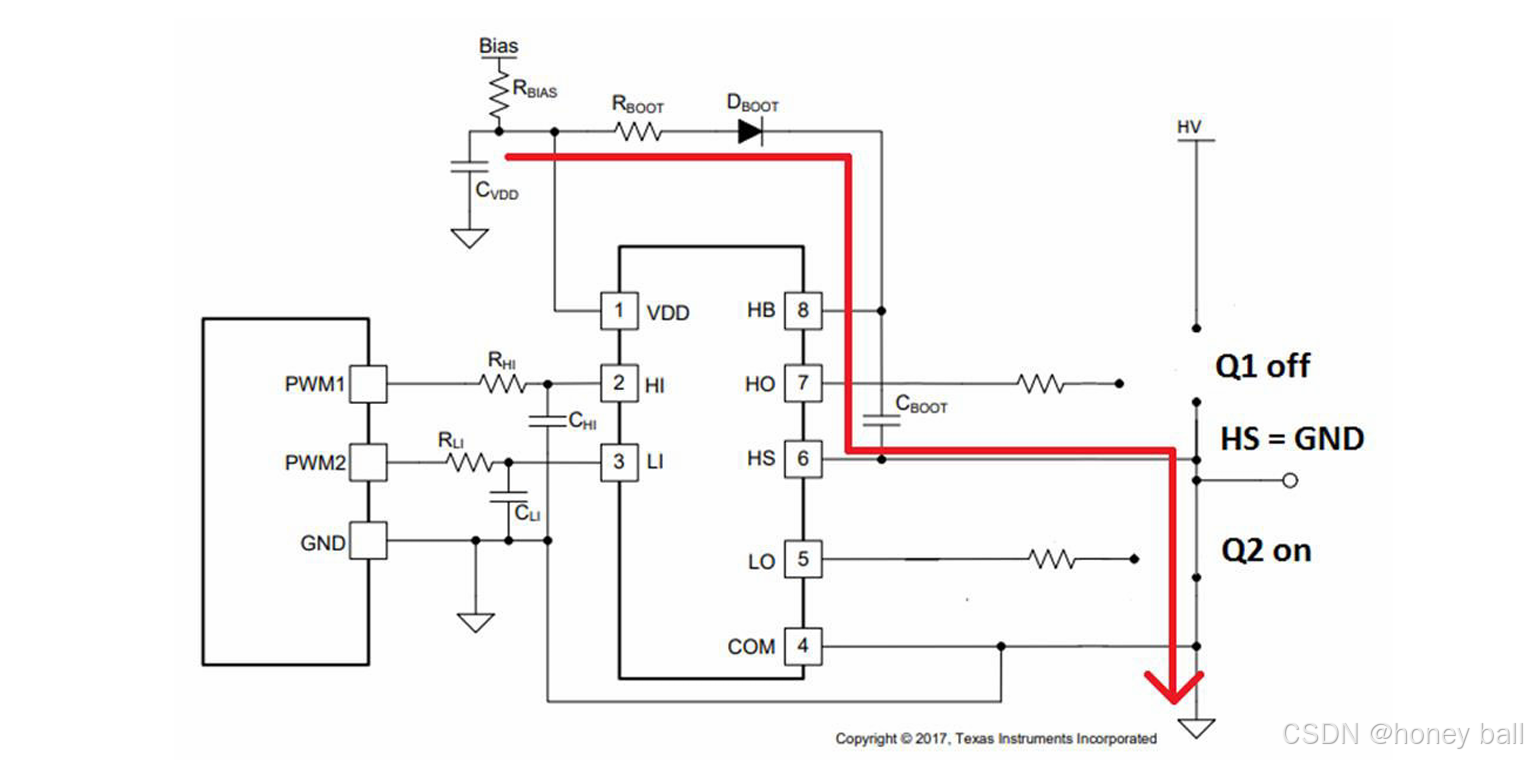

自举电容的充电放电路径：

当低侧 FET 导通（高侧 FET 关断）时，HS 引脚和开 关节点被拉至地；VDD 辅助电源通过旁路

电容器经由自举二极管和电阻器为自举电容器充电。

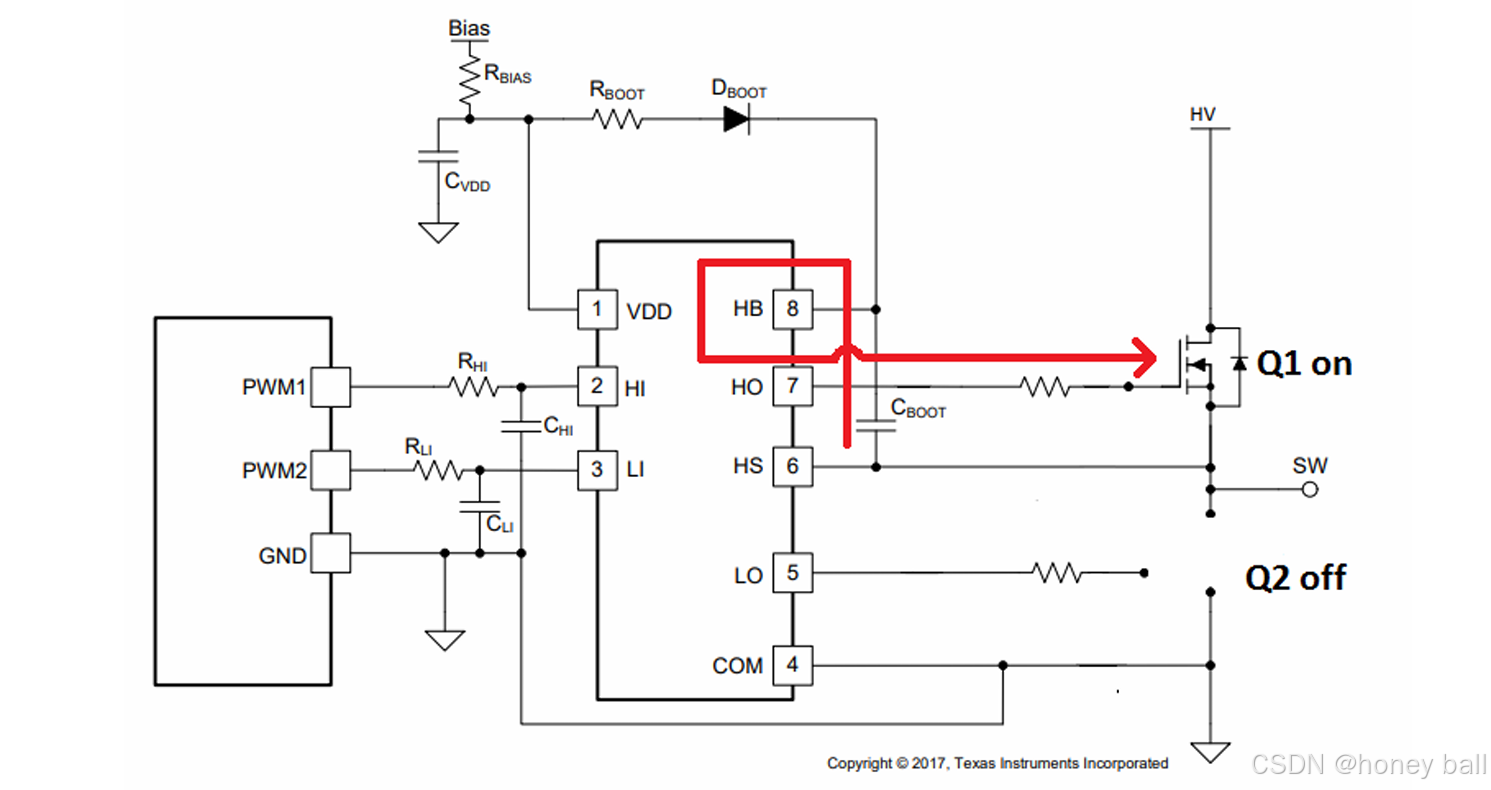

当低侧 FET 关断且高侧导通时，栅极驱动器的 HS 引脚和开关节点被拉至高压总线 HV；自举电容器通过栅极驱 动器的 HO 和 HS 引脚将一些存储的电压（在充电序列期间累积的电压）放电至高侧 FET：

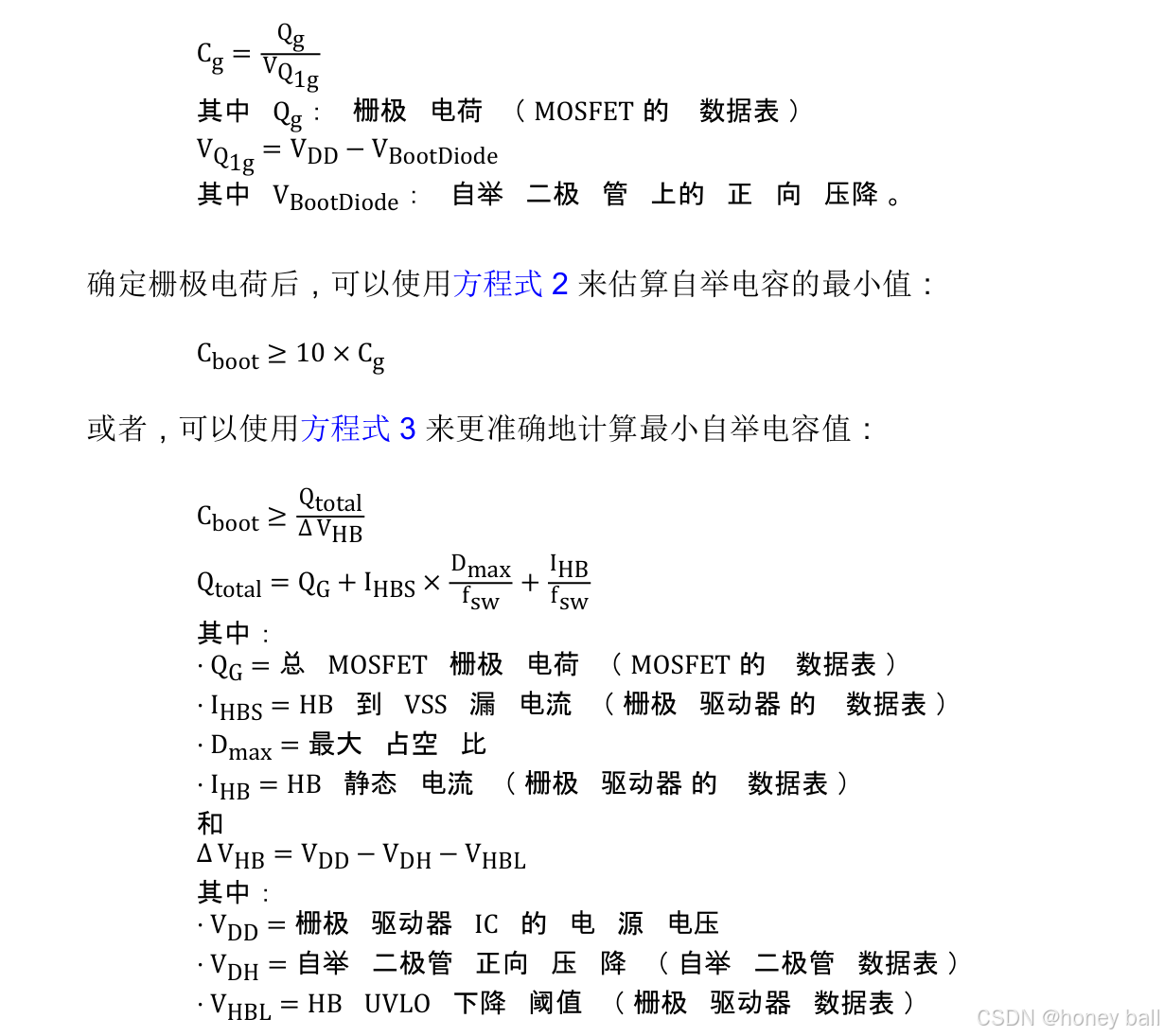

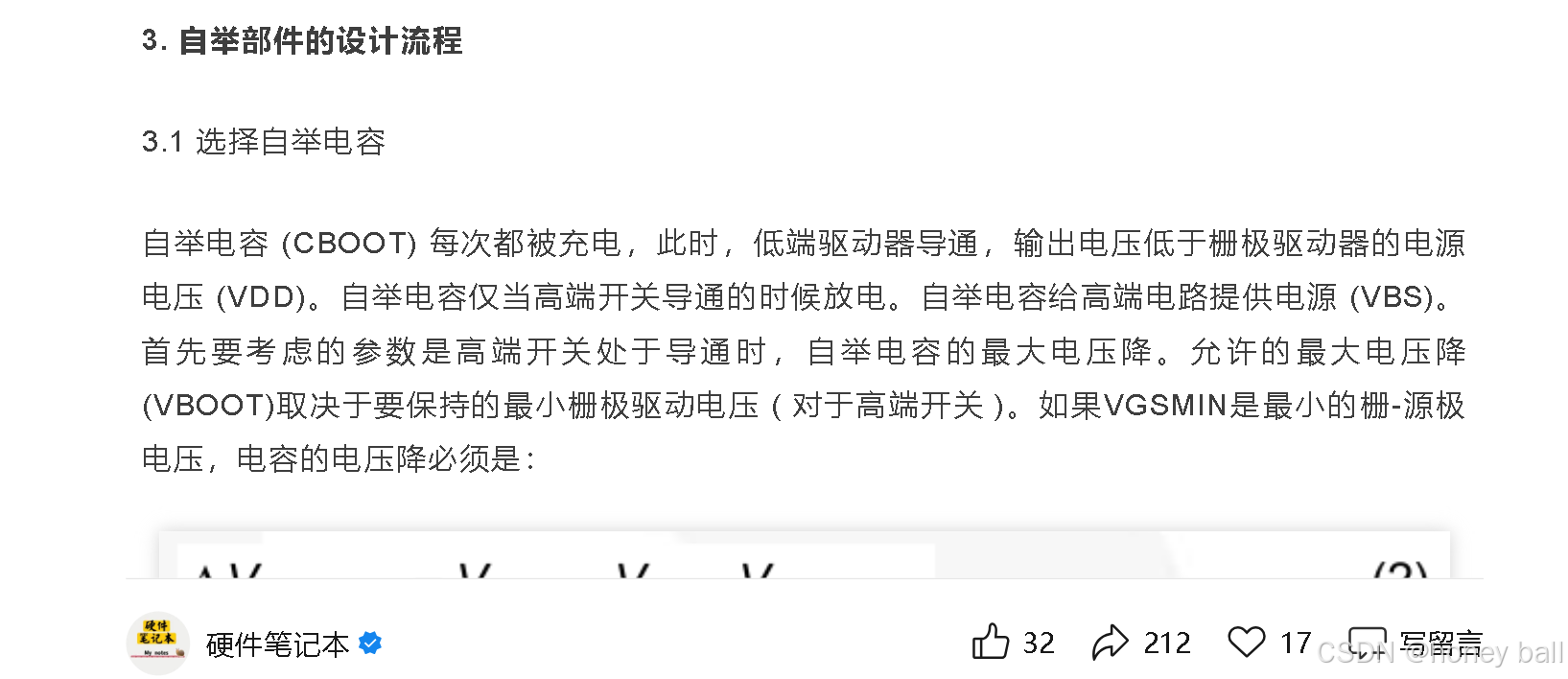

自举电容容值大小计算：

如果值低于所需的最小自举电容值，可能会激活驱动器的 UVLO，从而过早关断高侧 FET。另一 方面，较高的自举电容值会在某些情况下（在对自举电容器进行初始充电时或具有较窄的自举充电周期）导致较 低的纹波电压和较长的反向恢复时间，以及较高的峰值电流流过自举二极管。

自举电容器的大小应确保能够提供足够的能量来驱动高侧 MOSFET 的栅极，而不会导致损耗 超过 10%。该自举电容器应至少比高侧 FET 的栅极电容大 10 倍。

建议使用具有良好额定电压 (2xVDD)、温度系数和电容差的低 ESR 和低 ESL、表面贴装型多层陶瓷电容器 (MLCC)。

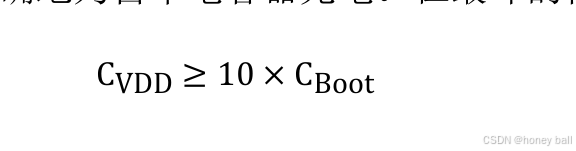

为自举电容器充电的电荷必须来自某个较大的旁路电容器，通常为 VDD 旁路电容器。根据经验，此旁路电容器的 大小应至少比自举电容器大 10 倍，以便它不会在自举电容器充电期间完全耗尽电荷。这样便可以在充电序列期间 正确地为自举电容器充电。在最坏的情况下，该 10 倍的比率会在 VDD 电容器上产生 10% 的最大纹波。

为了尽可能地降低与二极管反向恢复特性和接地噪声反弹相关的损耗，建议使用具有低正向压降和低结电容的快 速恢复二极管或肖特基二极管。使用肖特基二极管可降低从自举电容器向栅极驱动器电源回馈电荷的相关风险， 并更大限度地降低漏电流。

自举电阻的选择：

在实际电路中，常见的自举电阻阻值范围是 10Ω ～ 100Ω，一般取 10Ω ～ 47Ω 较为常见。如果开关频率较高，导通时间较短，则需要选择较小的电阻，以确保足够的充电速度。

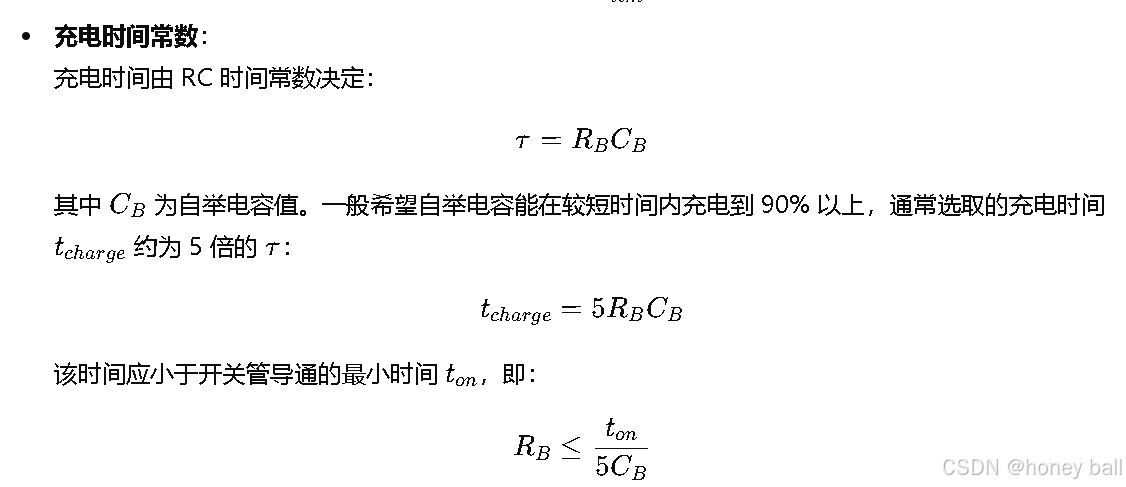

自举电阻的作用是限制启动期间自举二极管上的峰值电流，因此应仔细选择该电阻，因为它会通过自举电容器引 入一个时间常数。

这个时间常数出现在高侧关断时间内，解释了与占空比的依赖关系。由于该占空比是恒定的，因此应适当调整自 举电阻器和自举电容器以实现所需的启动时间。增加自举电阻值将增加时间常数，从而导致启动时间延长。

自举元件的布局注意事项：

正确选择所有自举元件后，务必要仔细放置这些元件，从而更大限度地减小寄生电感并缩短大电流布线长度。这 个大电流路径包括自举电容器、自举二极管、驱动器以地为基准的 VDD 旁路电容器和低侧电源开关。因此，缩短 该路径并使该环路尽可能小非常重要。自举电容器和旁路电容器应尽可能靠近栅极驱动器电源引脚放置。

自举电路的优缺点：

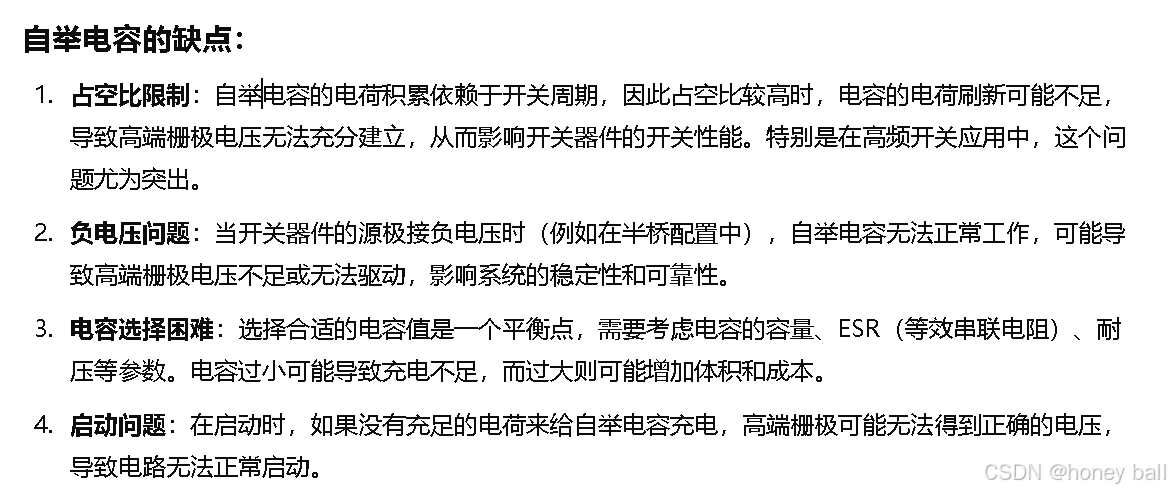

自举式电源是一种使用最为广泛的，给高压栅极驱动集成电路 (IC) 的高端栅极驱动电路供电的方法。这种自举式电源技术具有简单，且低成本的优点。但是，它也有缺点，一是占空比受到自举电容刷新电荷所需时间的限制，二是当开关器件的源极接负电压时，会发生严重的问题。

本文参考自：

https://www.ti.com.cn/cn/lit/an/zhcad40a/zhcad40a.pdf?ts=1705300934487

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、
