仪表放大器

为什么会有仪表放大器，它能解决什么问题？

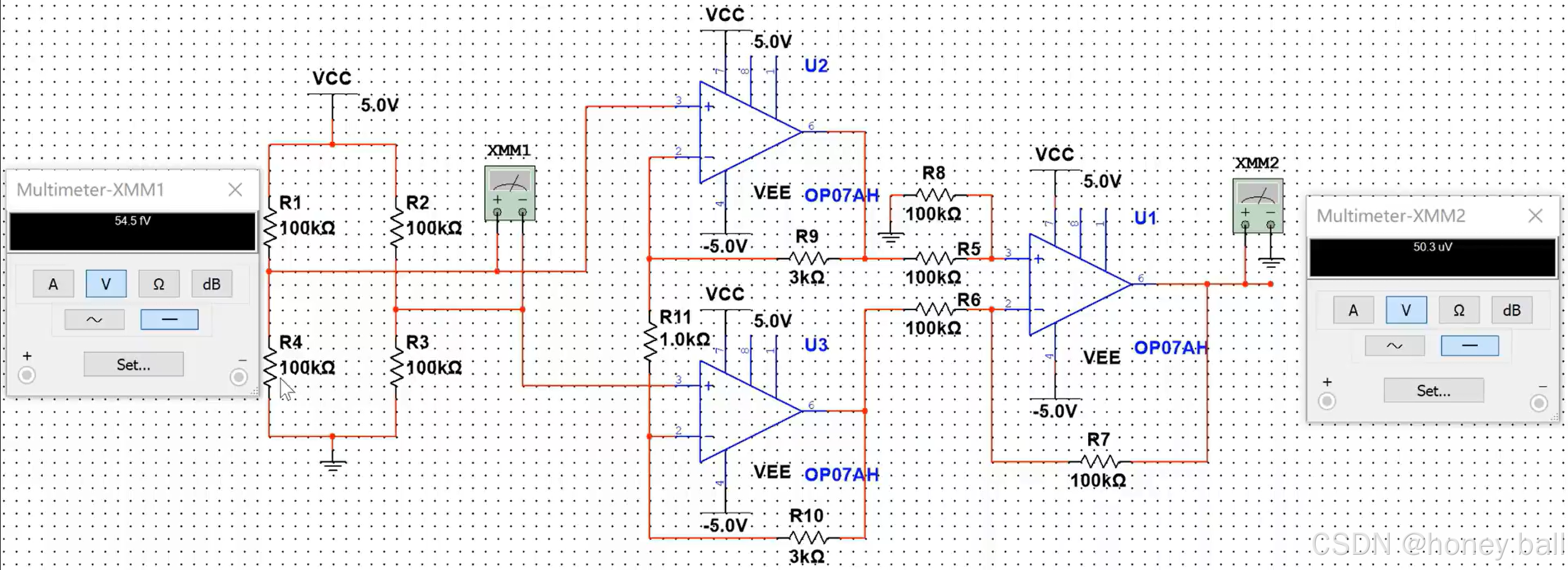

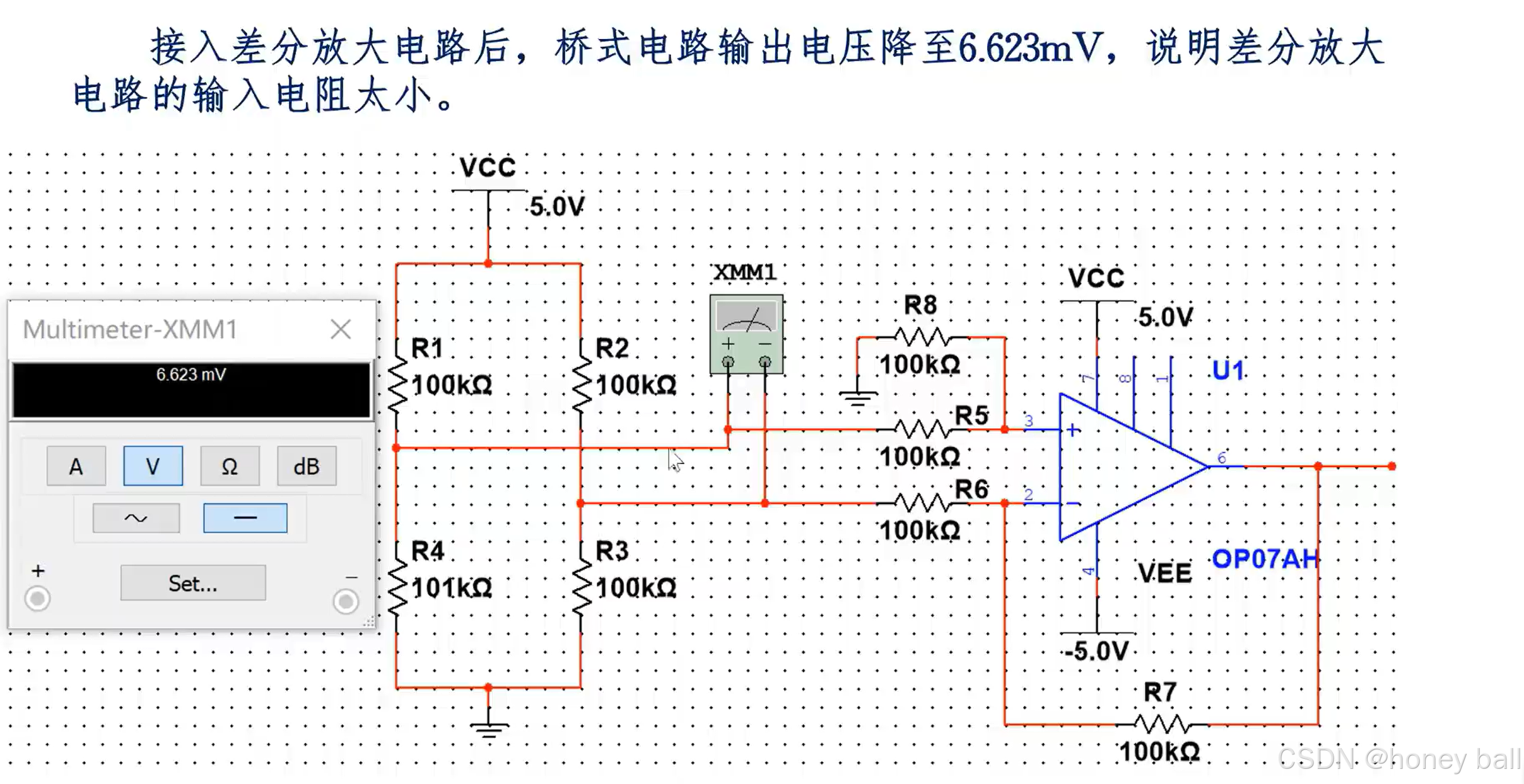

仪表放大器的出现，解决了差分放大电路输入阻抗低造成的压降问题：

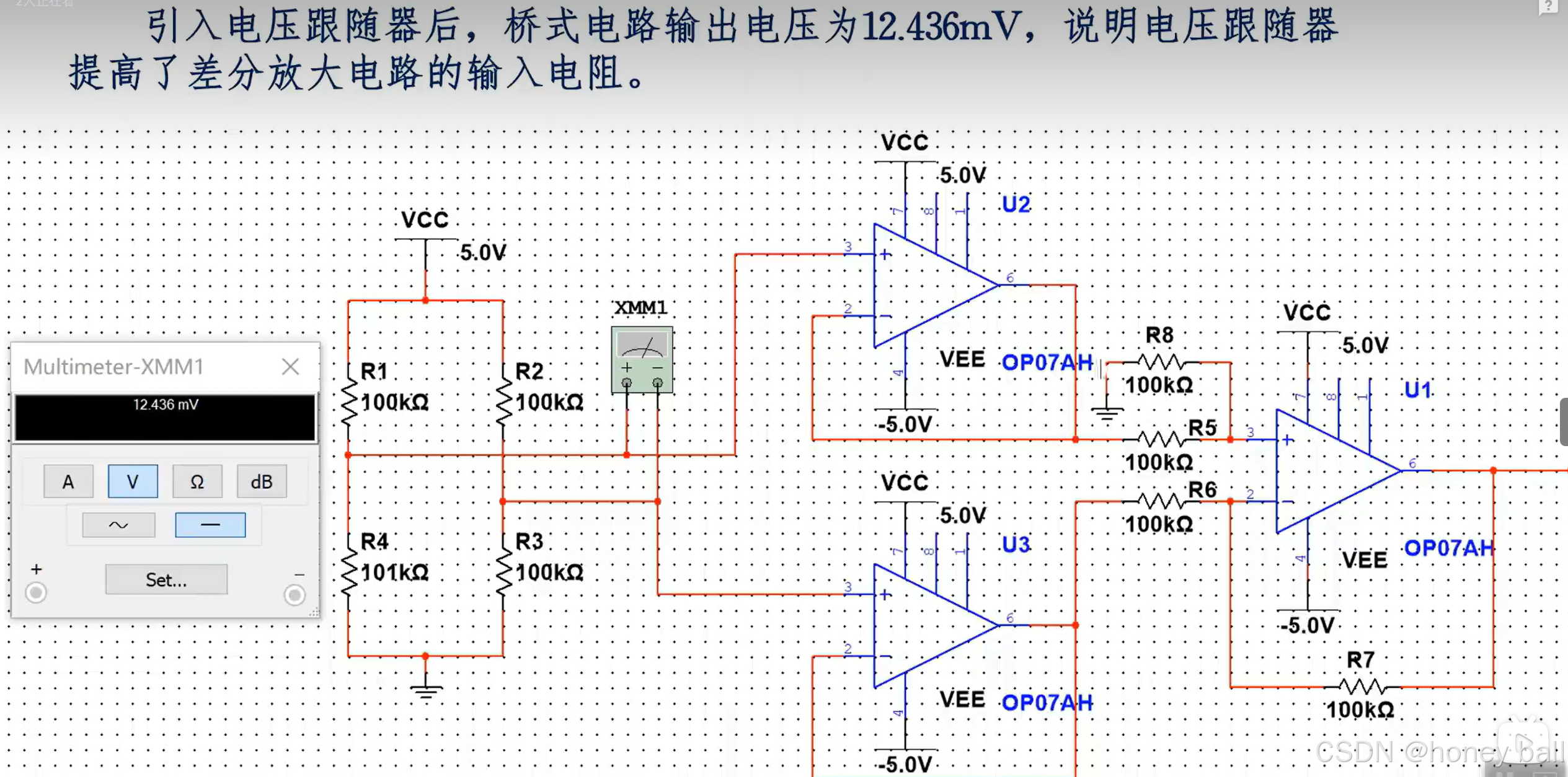

加入两个同相端电压跟随器，解决了输入阻抗的问题，但是调节差分运放的电压放大倍数，需要同时调节很多个电阻的阻值：

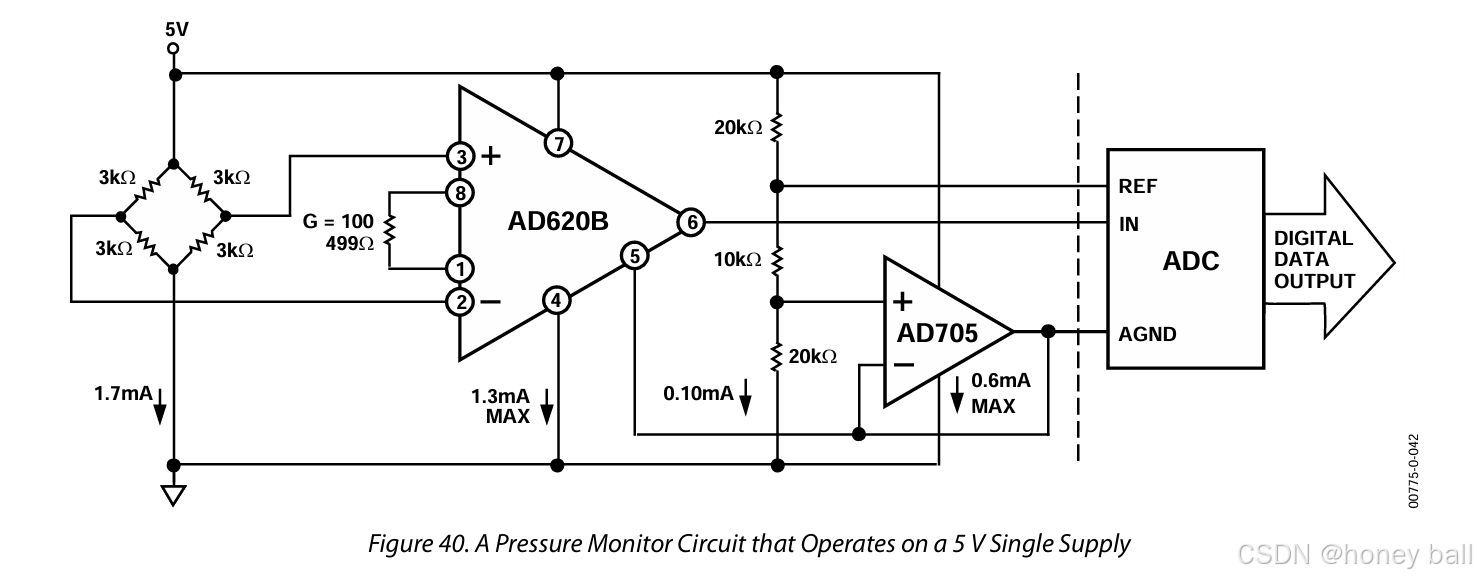

仪表放大器的简介：

仪表放大器是一种精密差分电压放大器，把关键元件集成在放大器内部，仪表放大器是差分放大器的改进型 ，具有输入缓冲器，不需要输入阻抗匹配，适用于测量和电子仪器。主要用于放大小差分信号，仪表放大器提供最重要的共模抑制 (CMR) 功能。它消除了在两个输入上具有相同电位的任何信号。输入之间具有电位差的信号被放大。

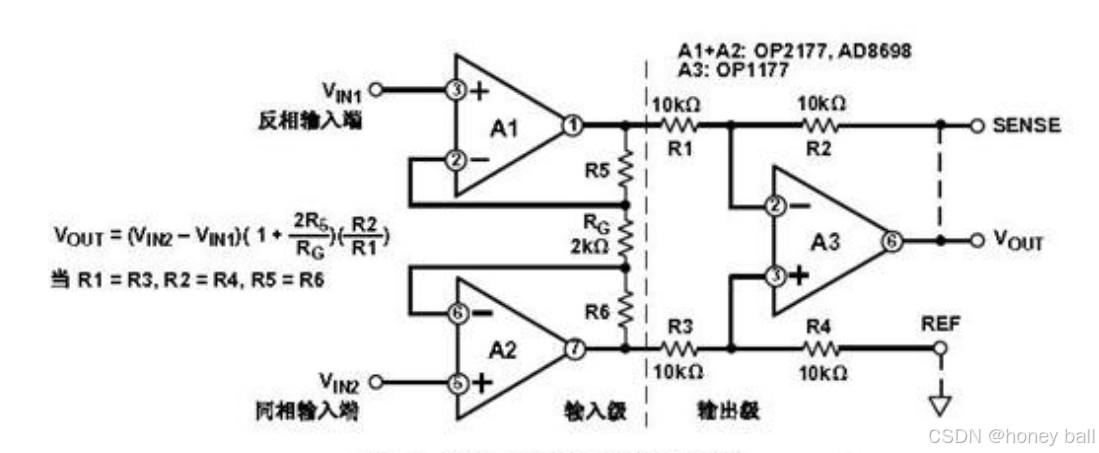

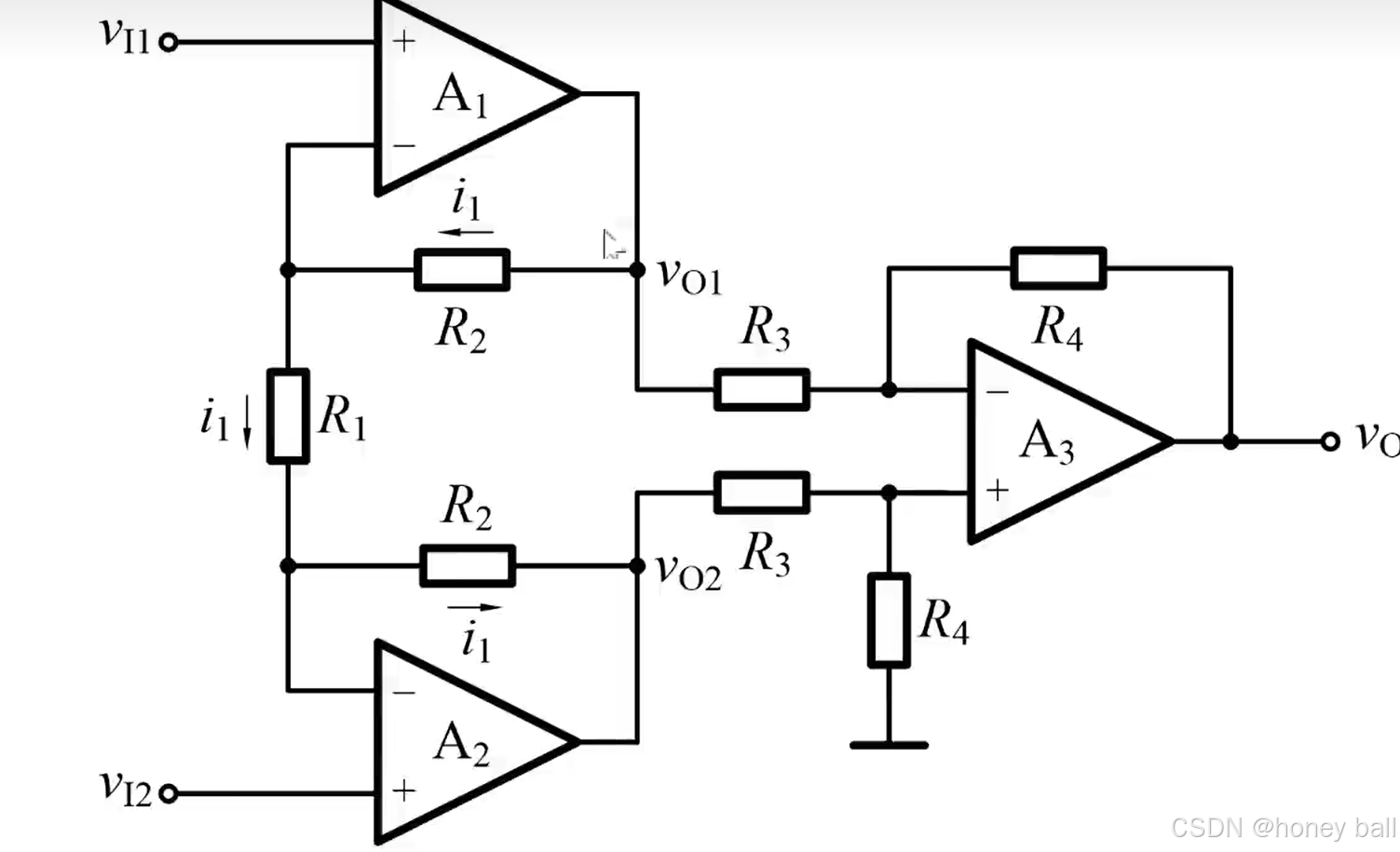

典型的仪表放大器配置由三个运算放大器和几个电阻组成。专用的仪表放大器价格通常比较贵，于是我们就想能否用普通的运放组成仪表放大器？答案是肯定的。使用三个普通运放就可以组成一个仪用放大器。仪表放大器由两个同相放大器和一个差分放大器组成。

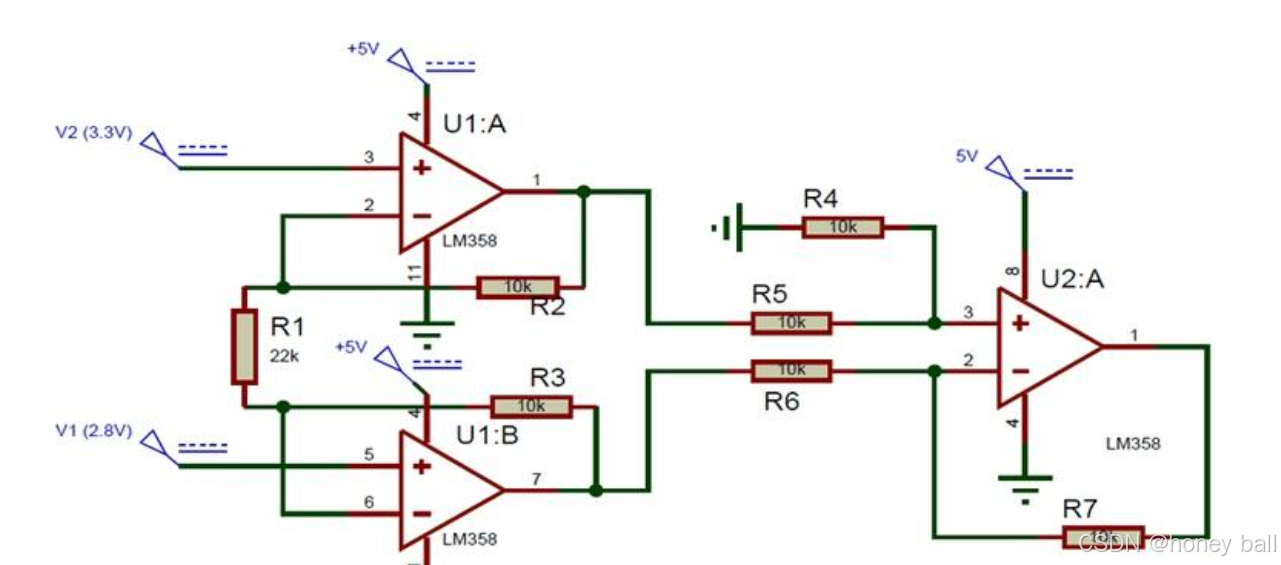

前级级包含 2 个放大器和 3 个电阻，连接在输入 V1 和 V2 之间，输出 Vout1 和 Vout2。

后级是差分放大电路，输入Vout1 和 Vout2，输出Vout。

U1:A 和 U1:B 运算放大器在上述电路中用作电压缓冲器，以确保输出阻抗很高。U2:A 运算放大器用作运算放大器，由于所有的差分运放电阻都是10 k，它作为单位增益的差分放大器工作，这意味着输出电压是U2：A的引脚3到引脚2的电压差。

仪表放大器输出电压计算公式：

可以使用仪表放大器电路的以下公式测量输出电压。
Vout = (V2-V1)(1+(2R/Rg))            增益值可以定义为：增益 = (1+(2R/Rg))

其中 R = 电路电阻。R = R2 = R3=R4 = 10k R5 = R6 = R7

Rg = 电阻增益。Rg = R1；这里是22k。

R 和 Rg 值决定放大器的增益。

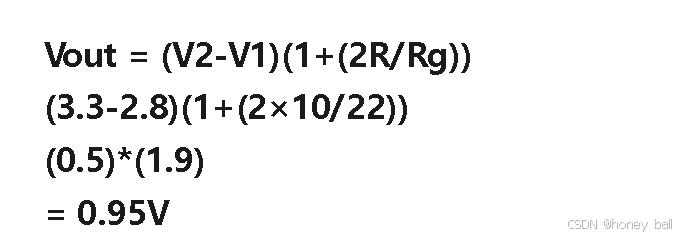

电压 V1 为 2.8V，V2 为 3.3V。R 为 10k，Rg 为 22k。值为 10k。在上面的公式中，输入所有这些值：

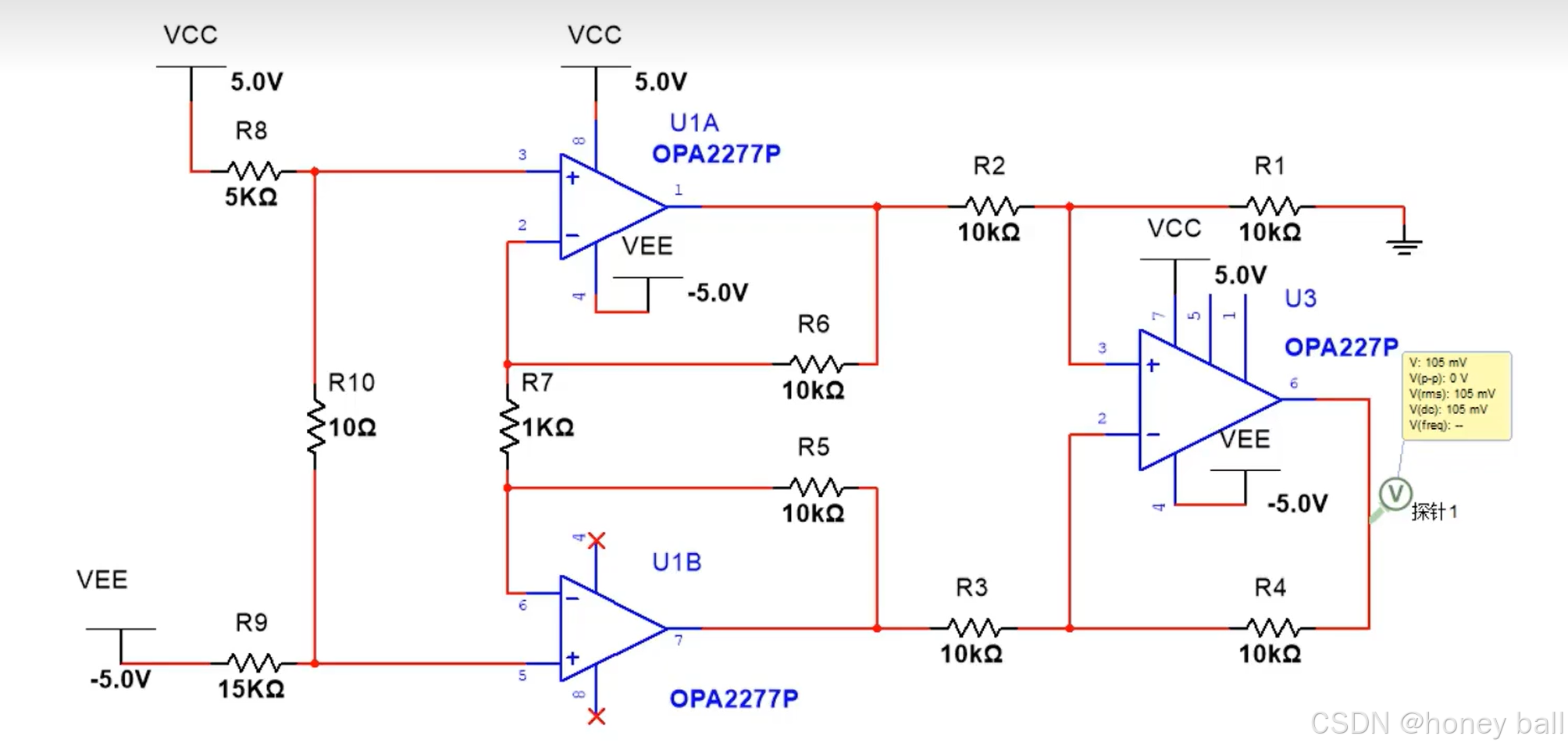

实战检验：

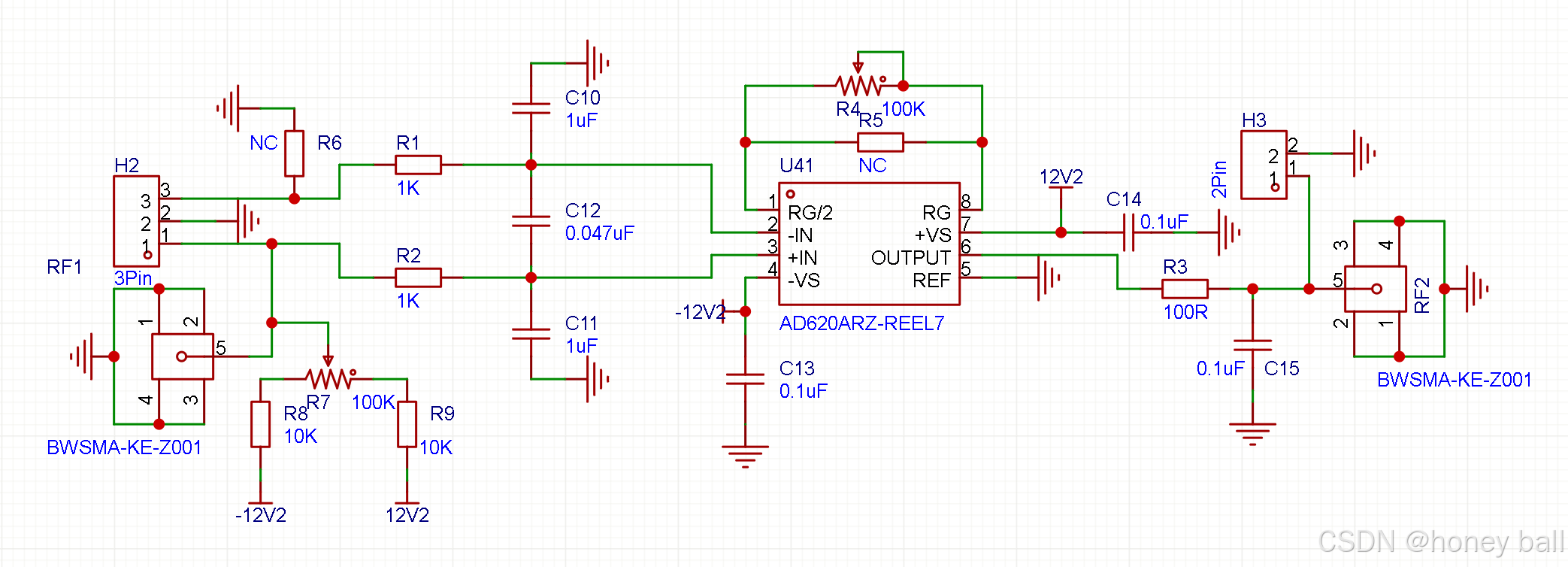

上面整体电路放大了21倍，R10两端压降是5MV,输出结果如下：
