光耦的分类与电路计算

非线性光耦：（输入A或D，输出D信号）

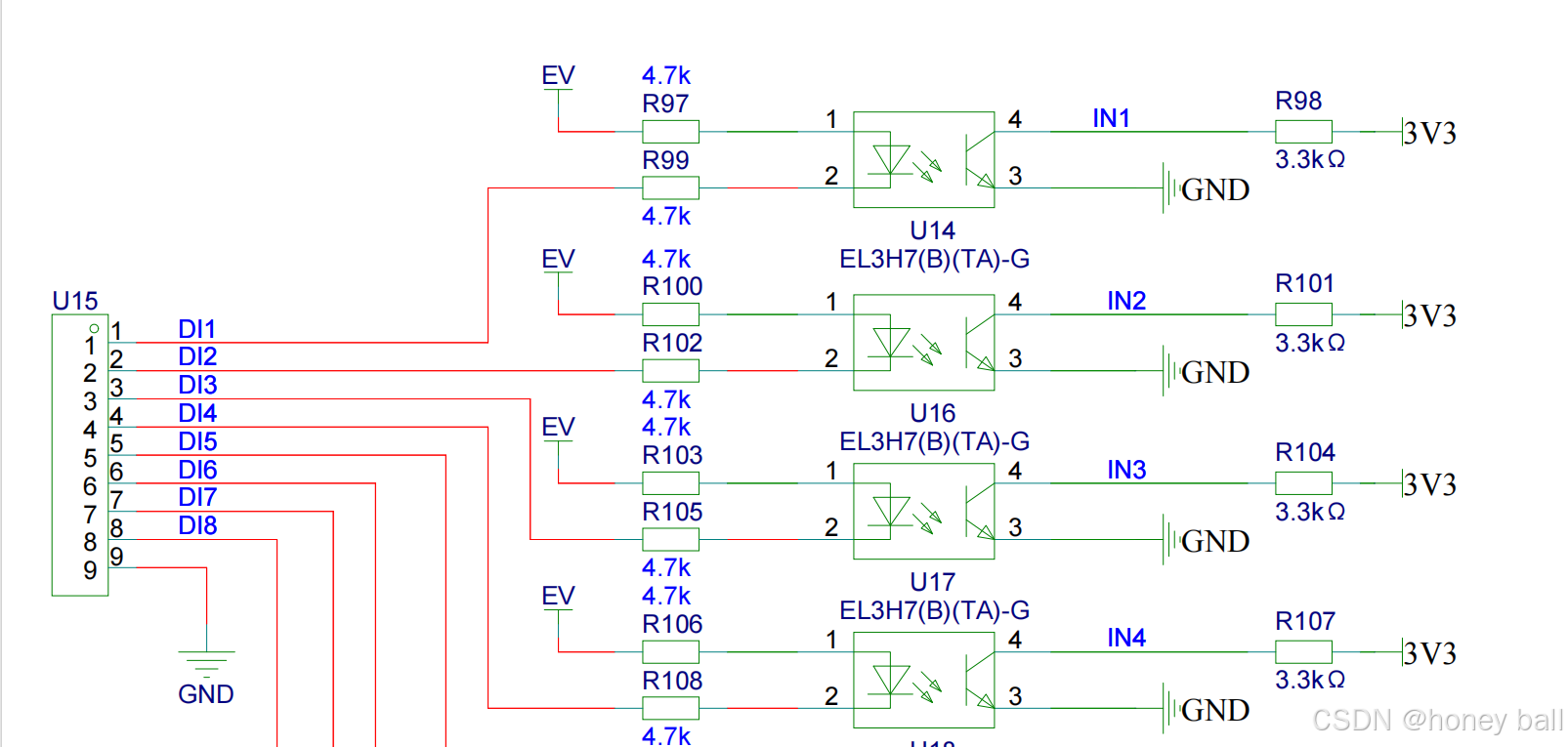

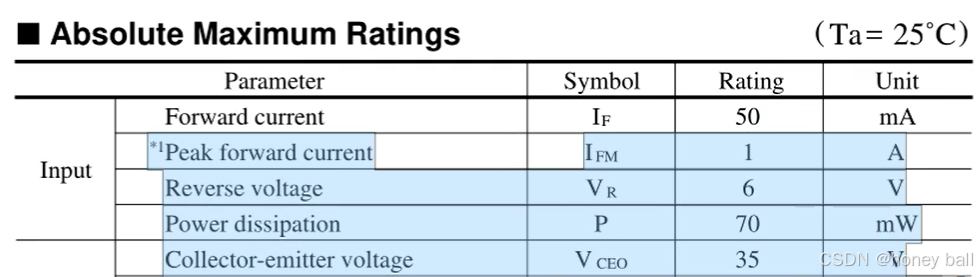

下图中的If是发光二极管端支持的最大输入电流，但是一般MCU的IO引脚电流在10--20mA,因此一般都选择用MCU的IO引脚的电流来计算限流电阻而不是50mA:

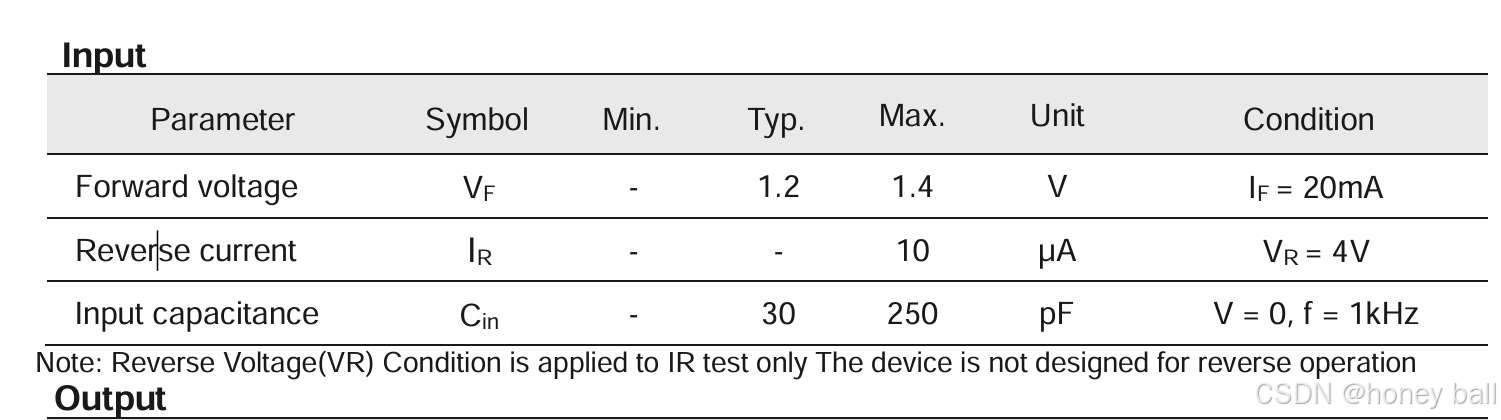

这里展示了Vf发光二极管的管压降是1.2V：

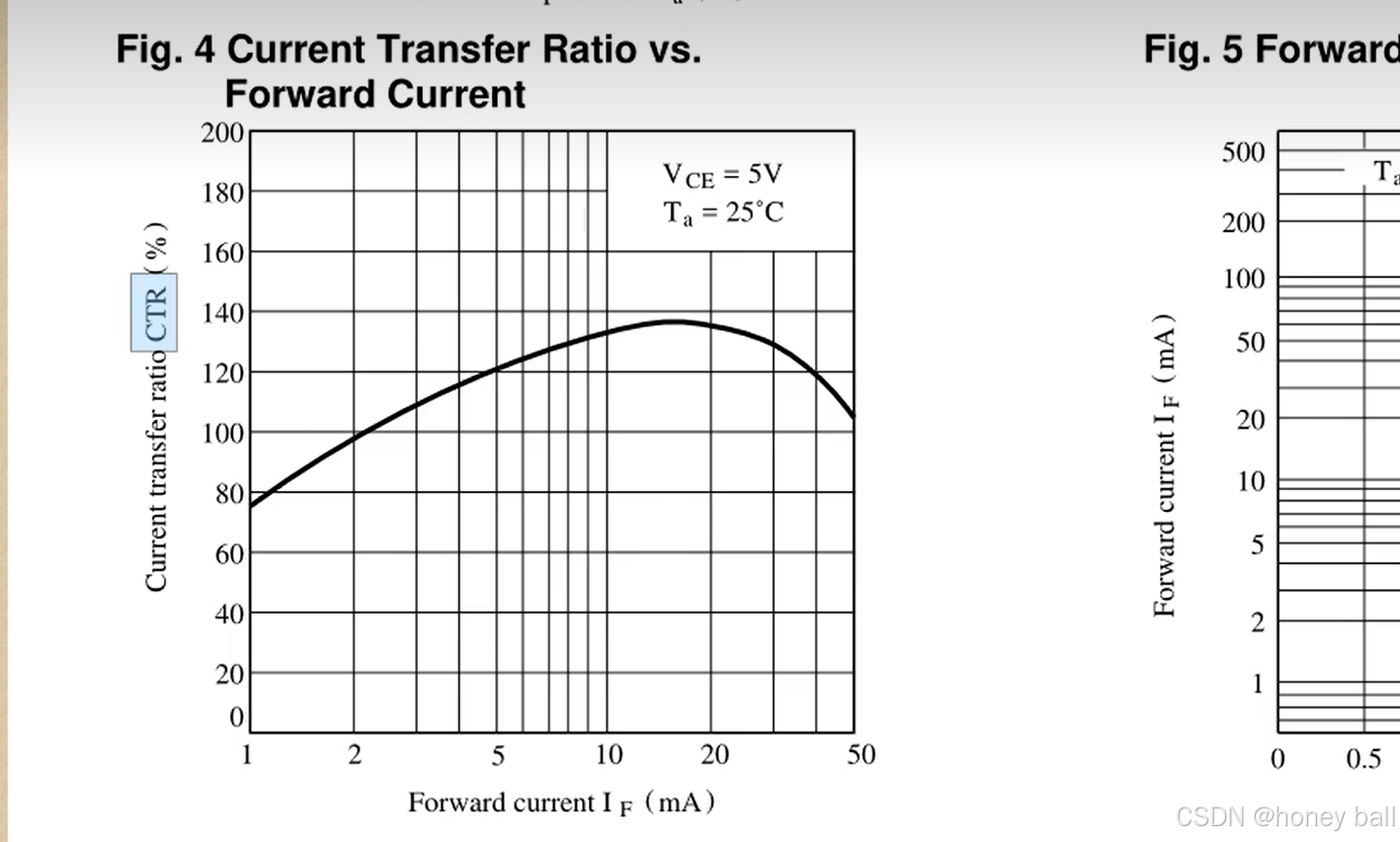

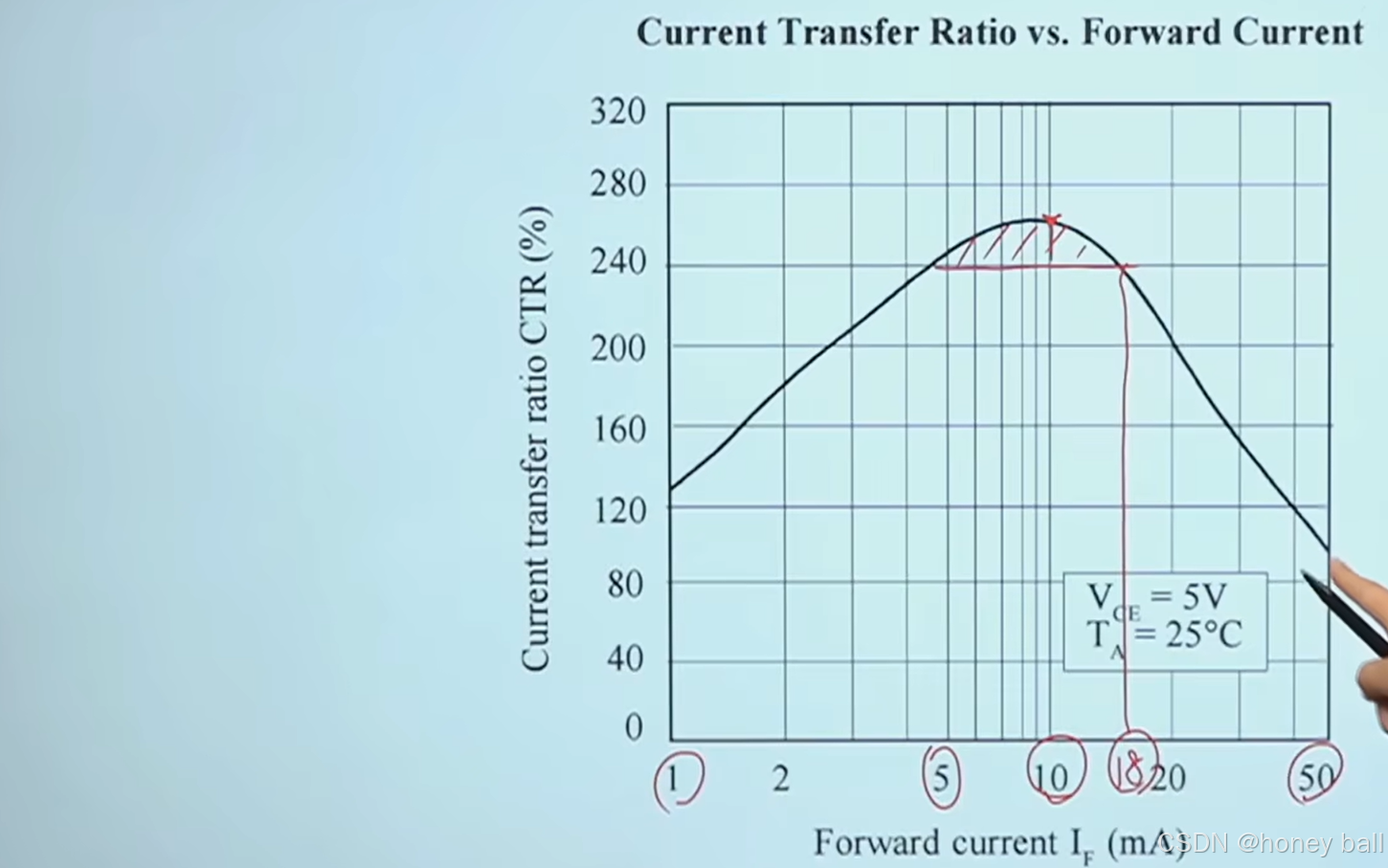

下面这个图表示了电流传输比CTR:

可以看到，在10mA的情况下，CTR值达到最大：

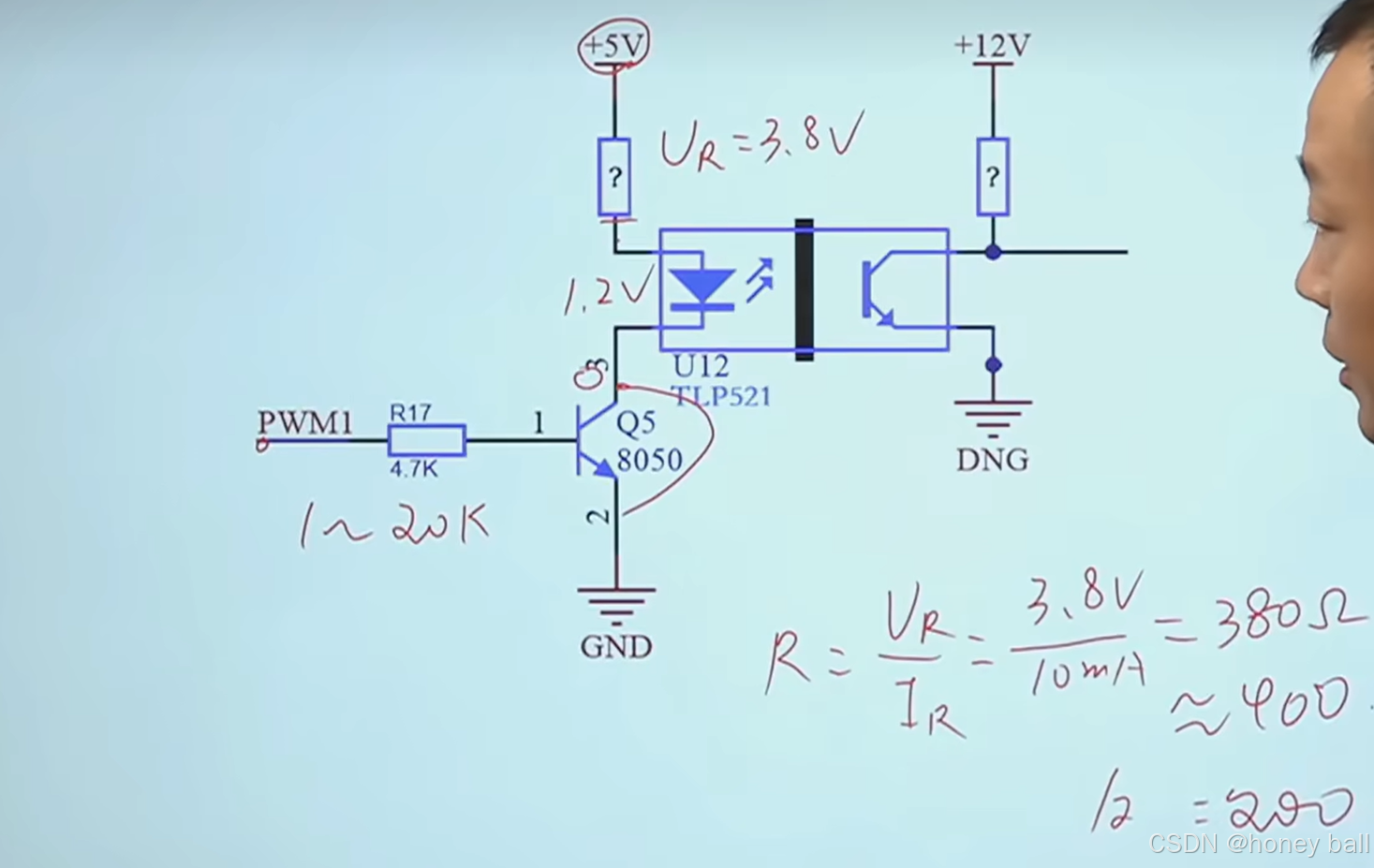

输入电阻的计算:

输入电阻的计算，需要减去LED的管压降：

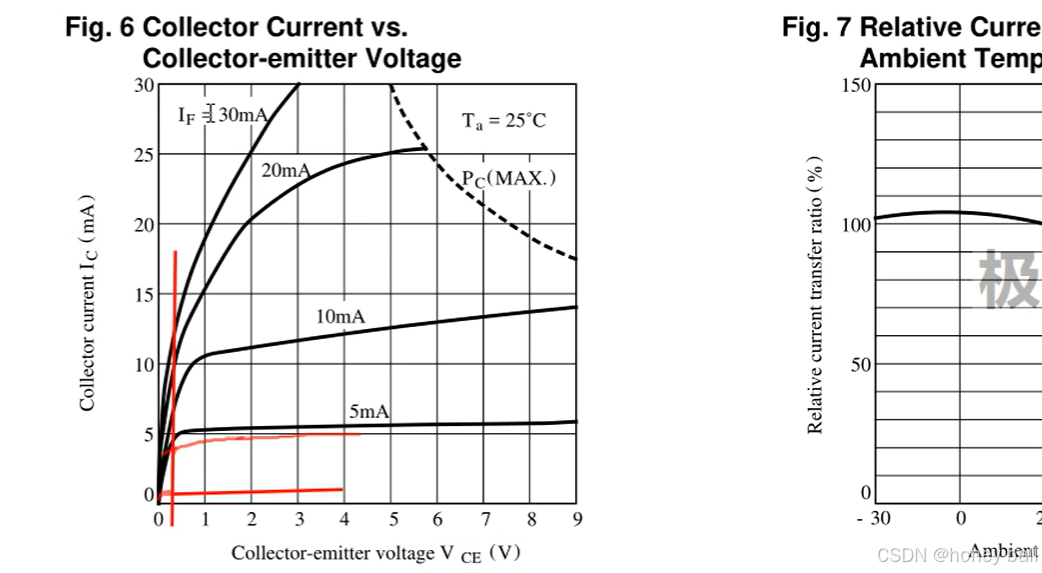

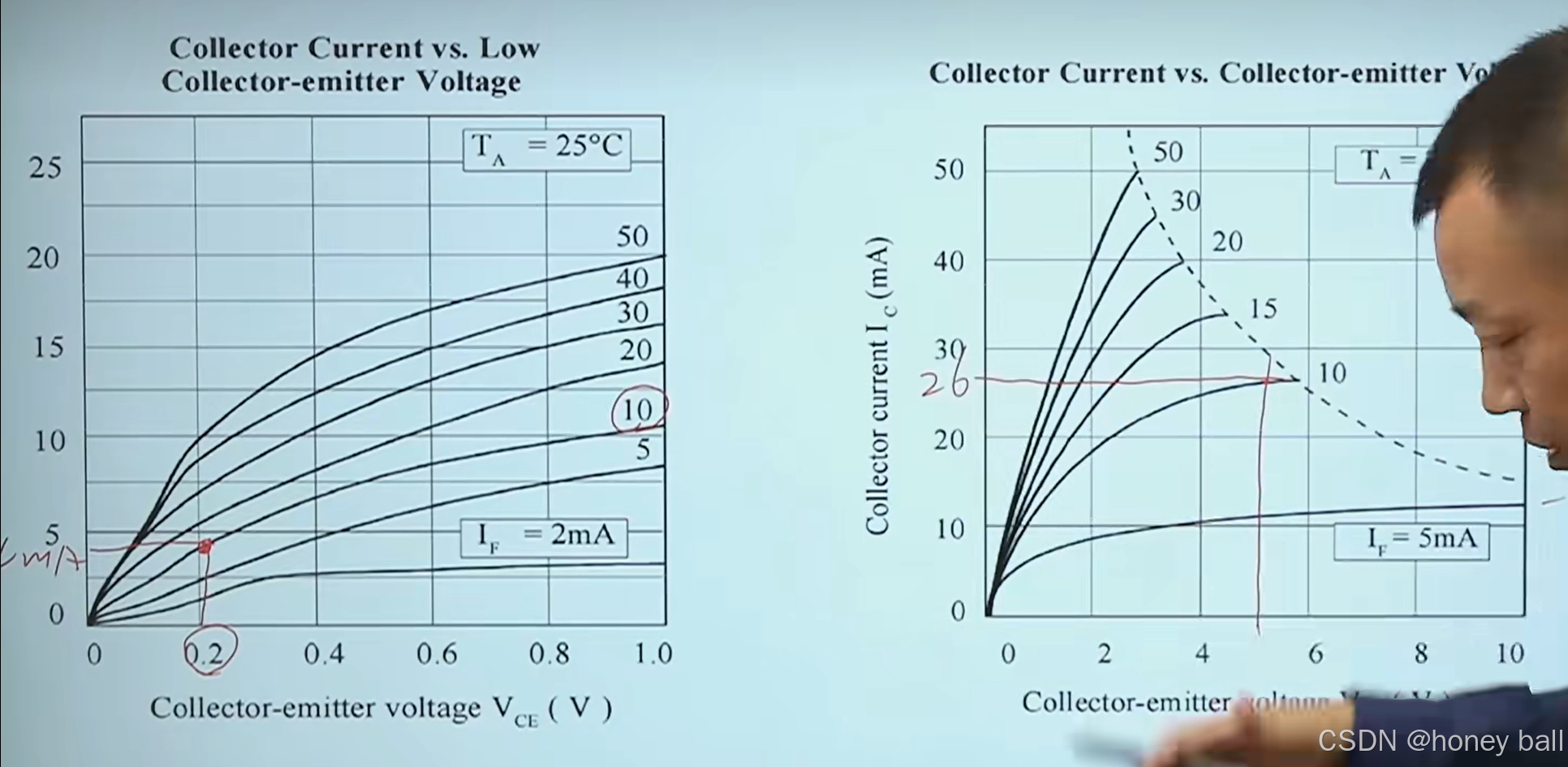

下面展示了光耦输出端三极管Uce两端电压和流过其电流Ic的关系：

输出电阻的计算：

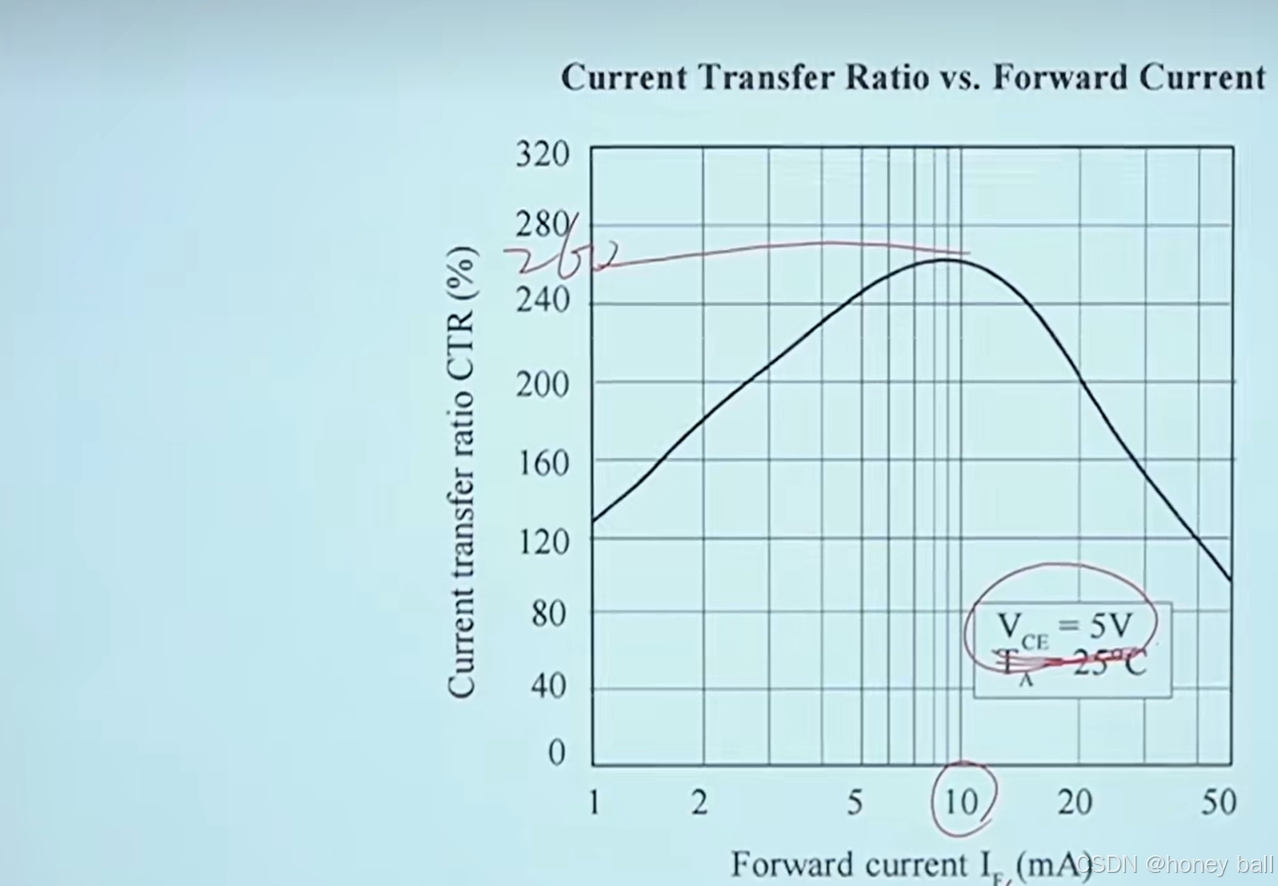

不能利用简单的CTR计算隔离端的电流，这个CTR曲线建立在三极管Vce = 5V的情况下：

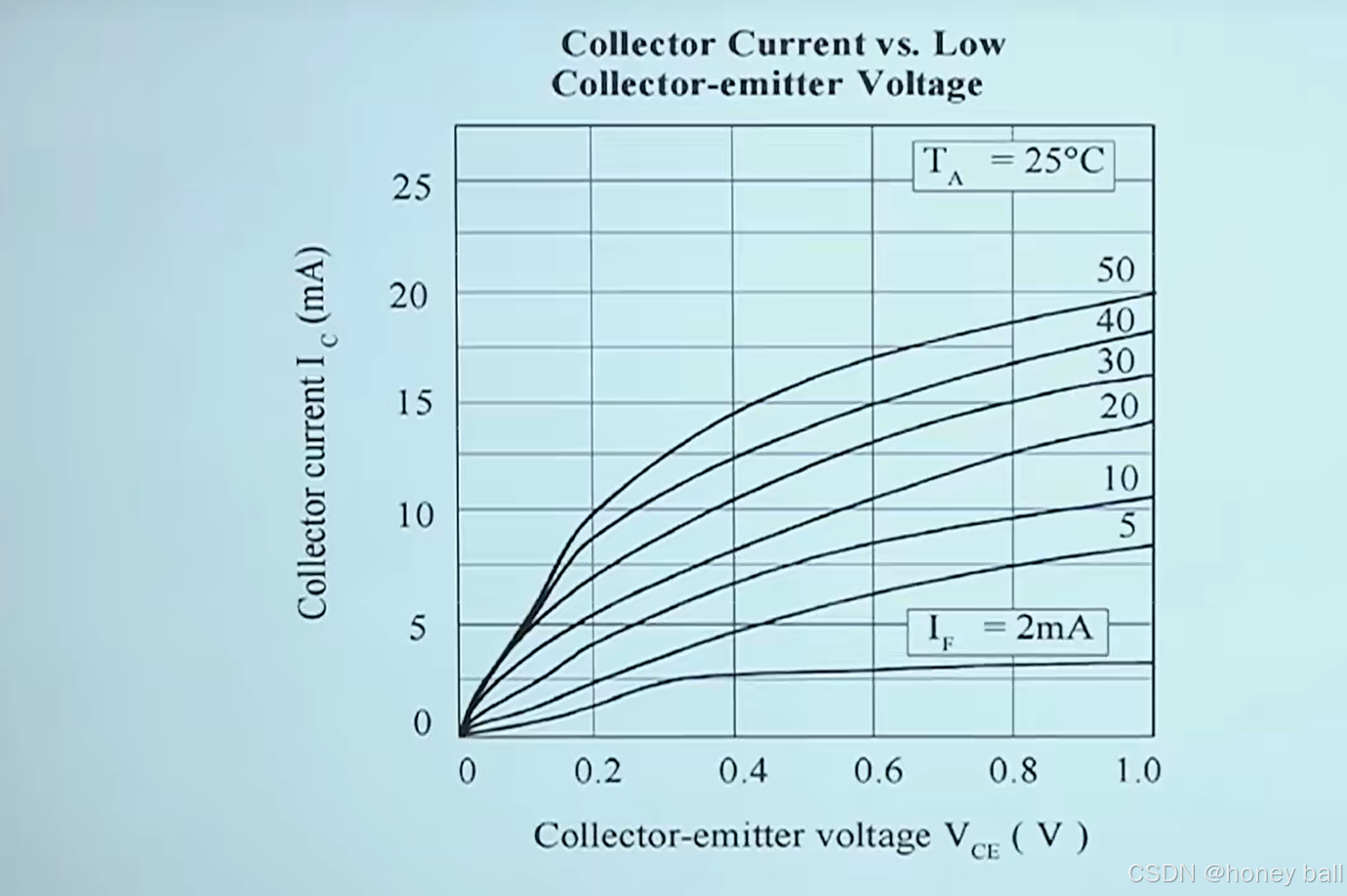

此时应该关注的是三极管集电极电压和电流的关系：

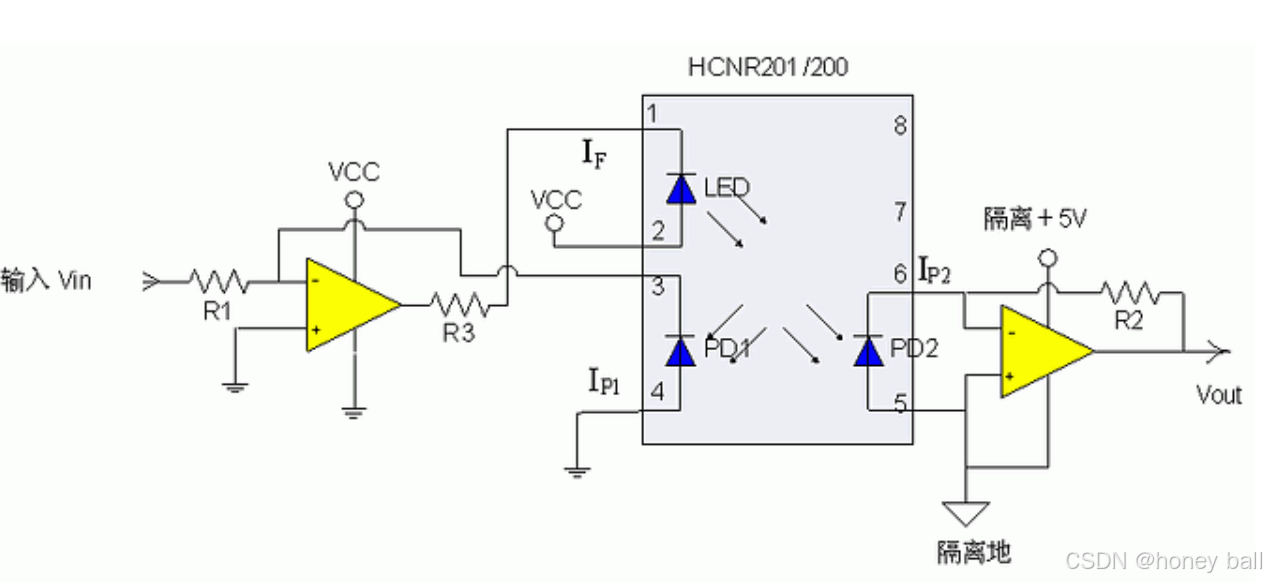

线性光耦：（输入A，输出A信号）

比较麻烦，而且容易失真，不如用专门的AD采集芯片：

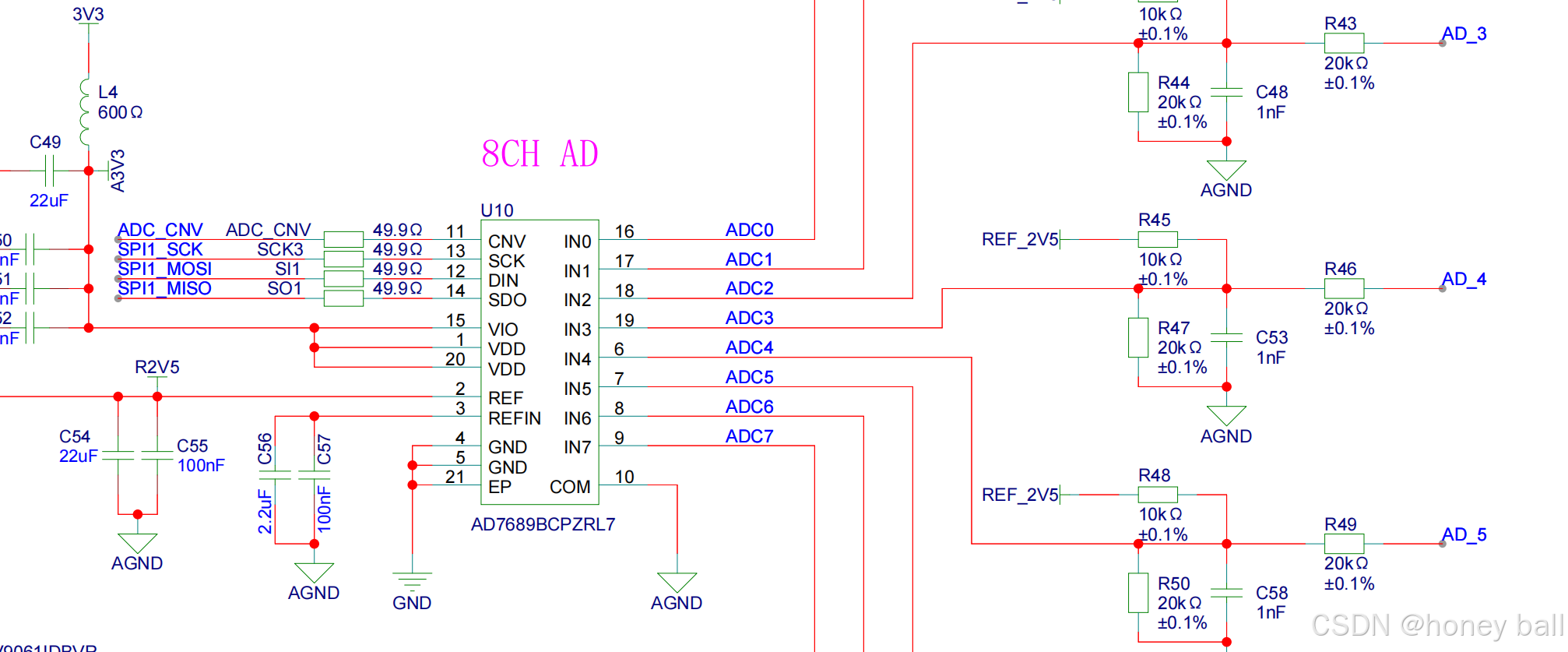

ADC采集芯片很多自带隔离功能：
