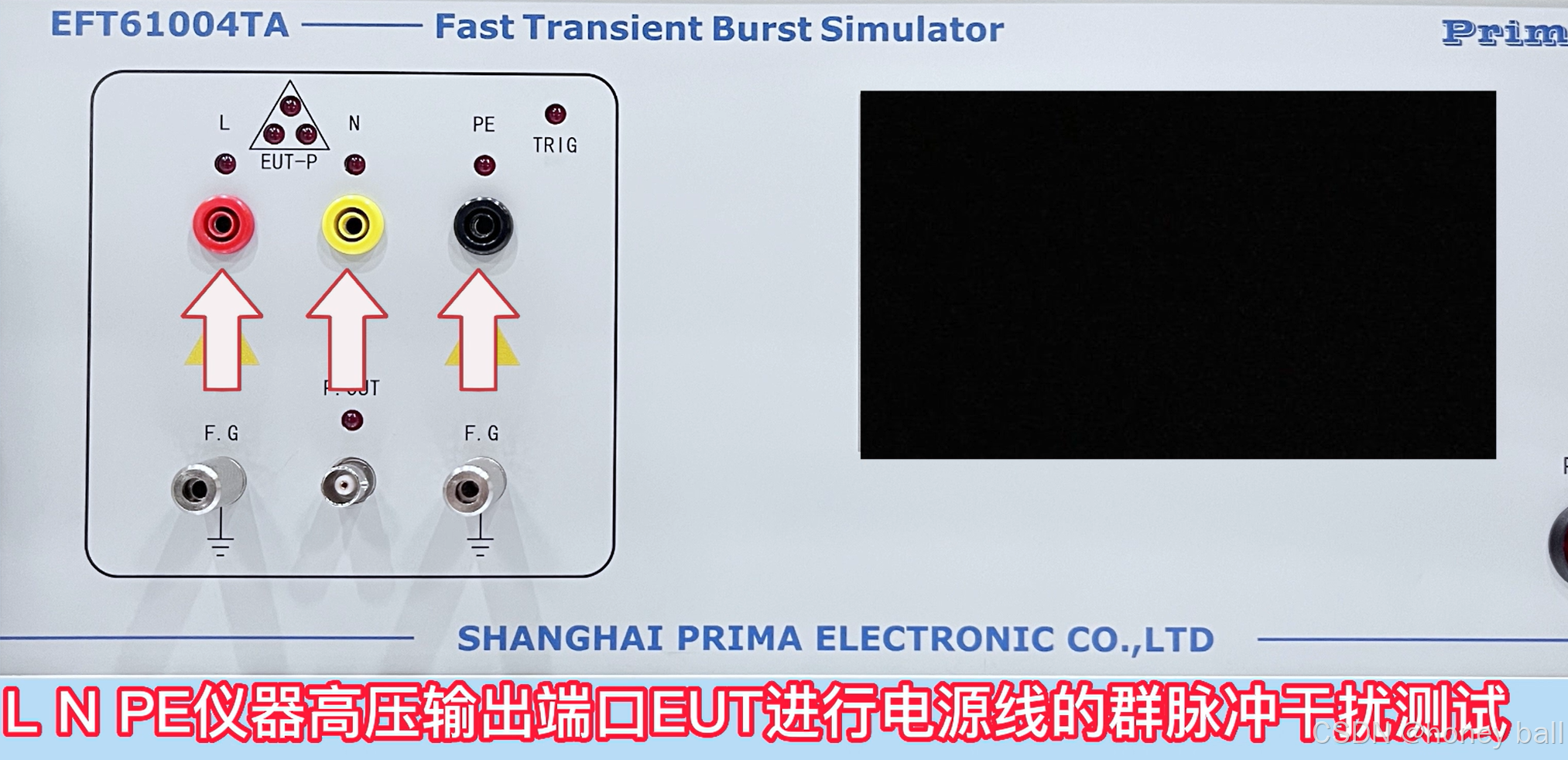

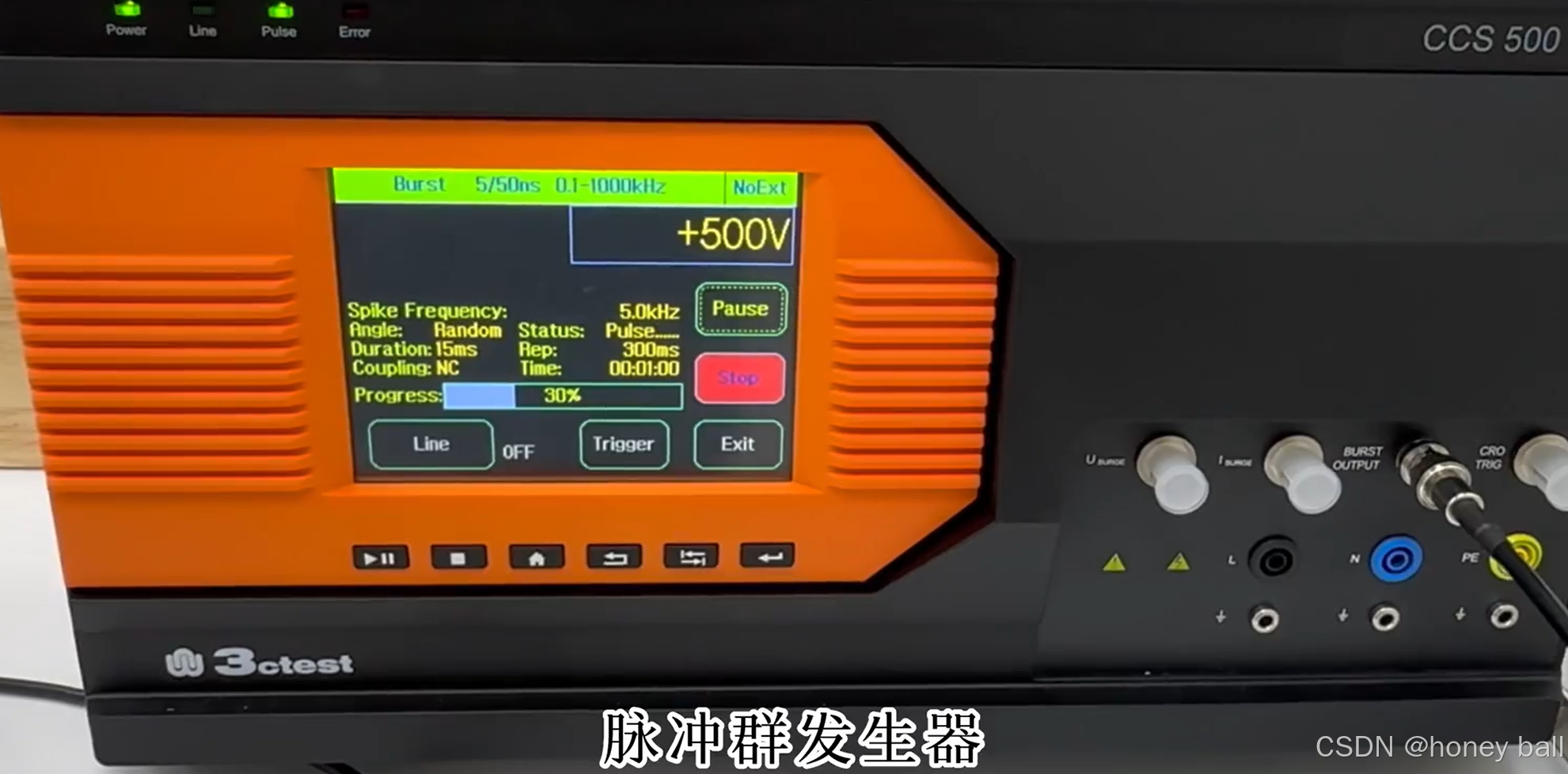

电快速脉冲群EFT测试

依托标准：

实验用来模拟电网中的大型机械开关在切换感性负载时所产生的干扰，对EUT的影响。

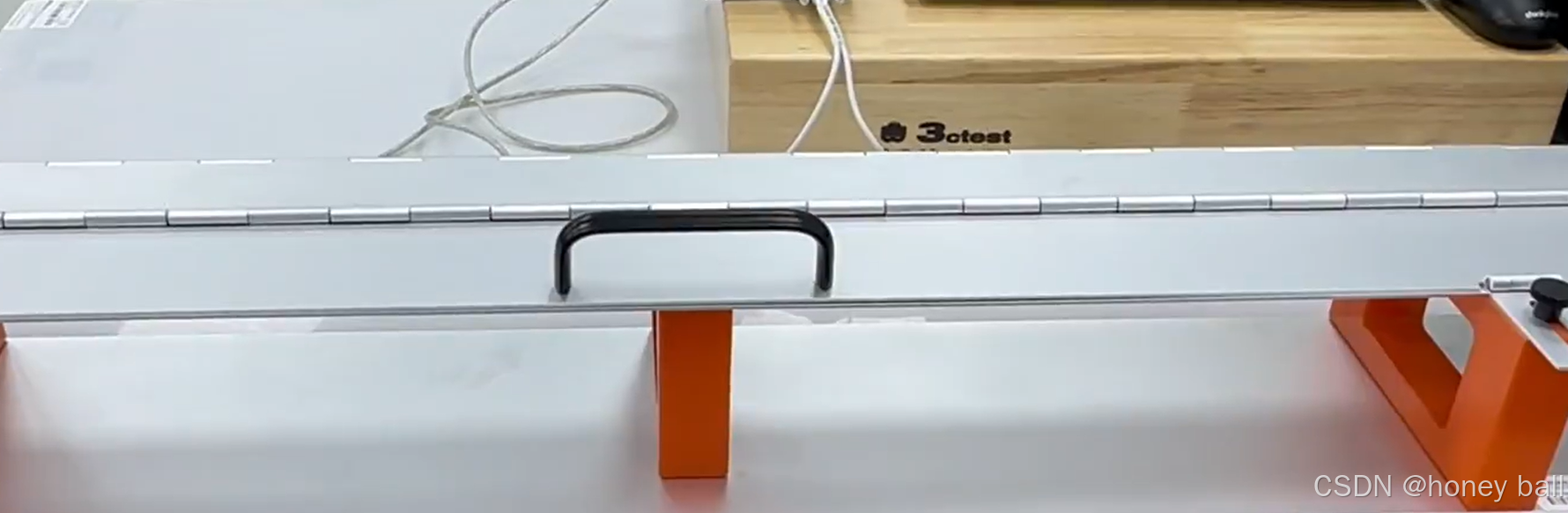

耦合夹：

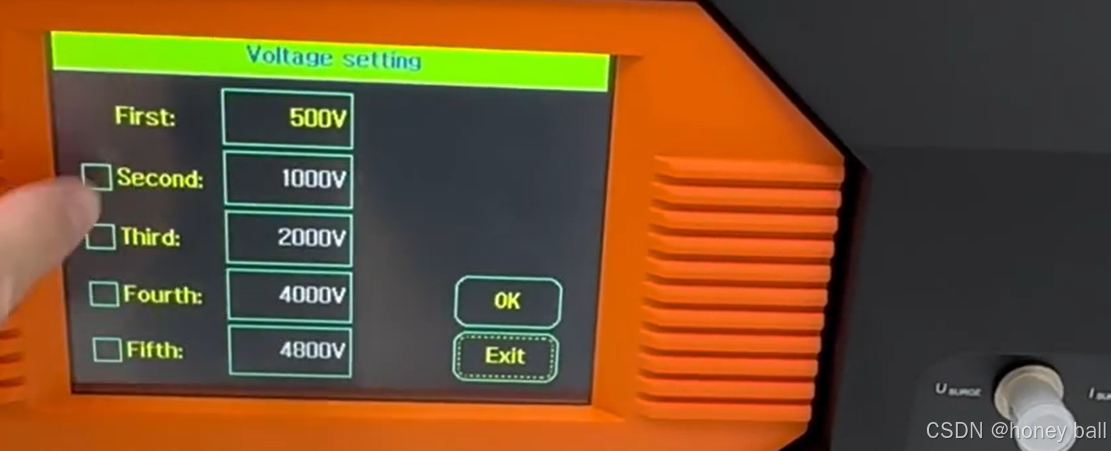

国标测试分为下图中的5个等级：

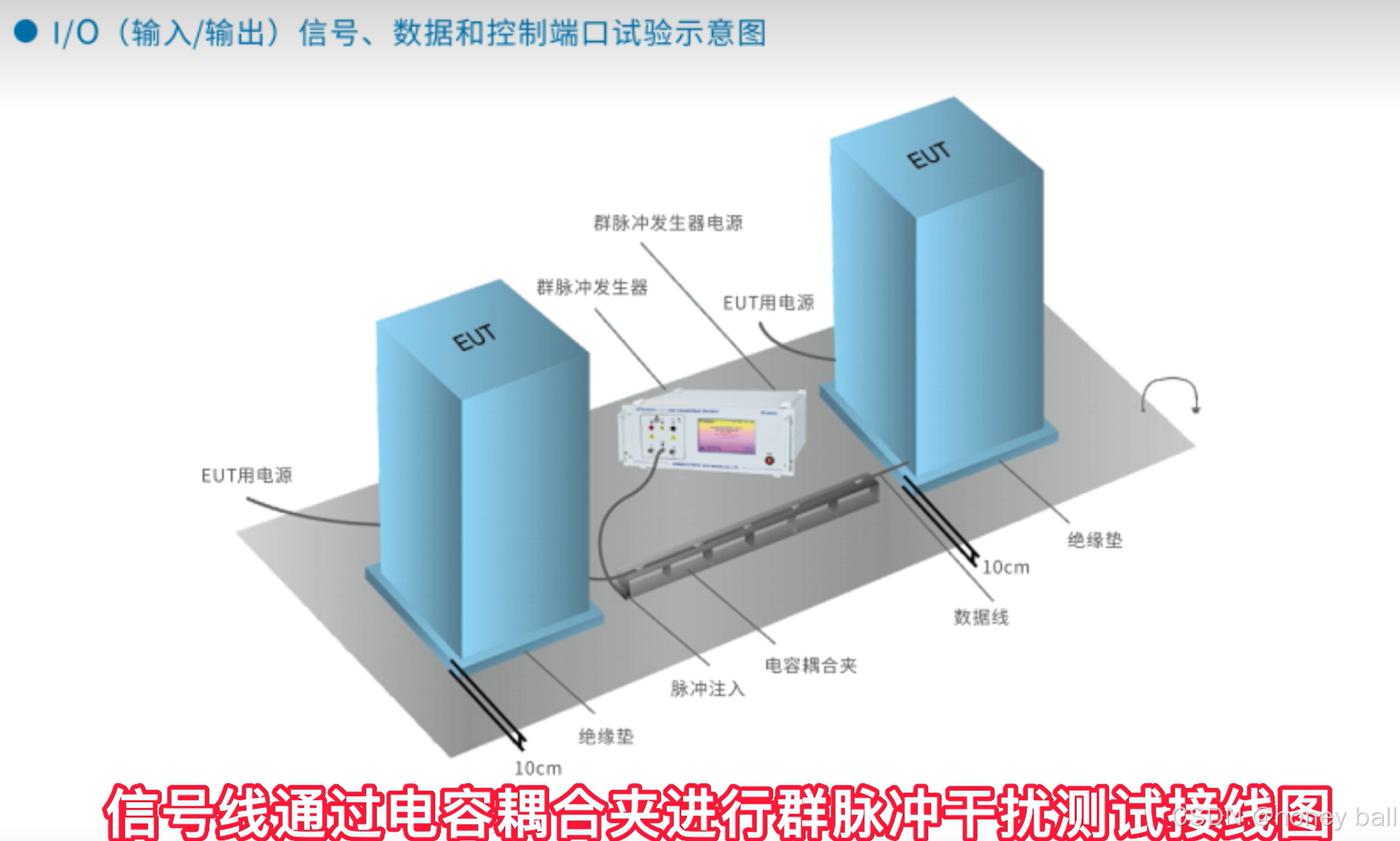

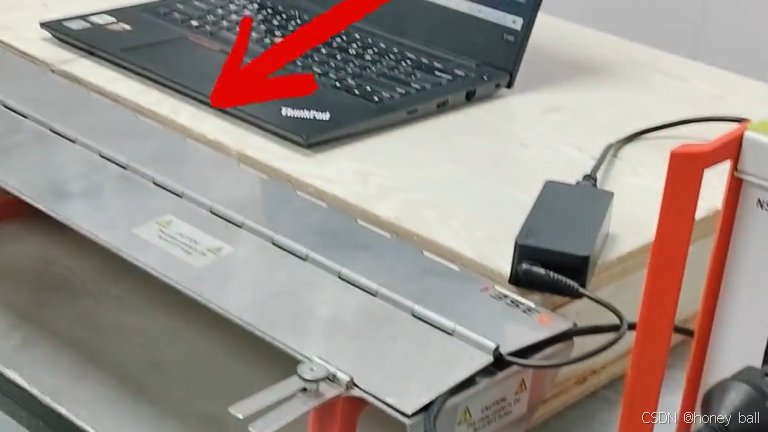

用耦合夹对线缆进行干扰：

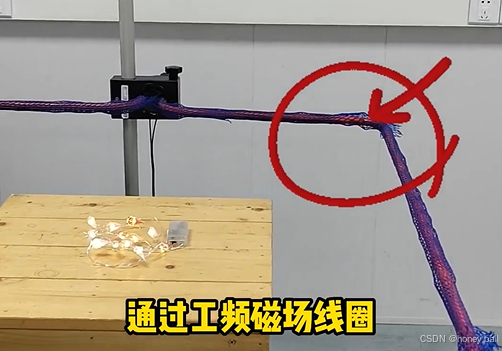

工频磁场抗扰度测试：

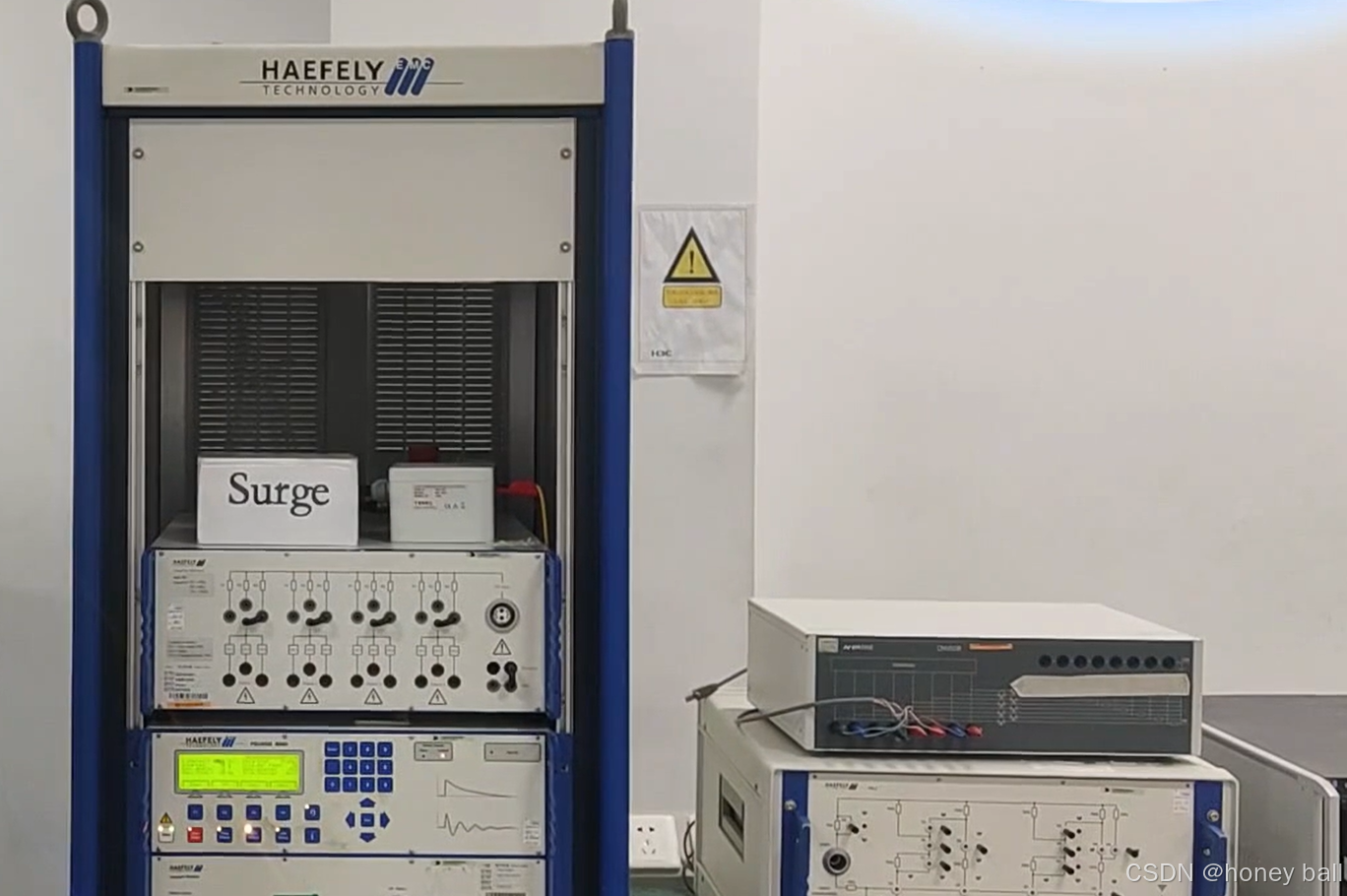

下图，浪涌发生器，隔离变压器等：

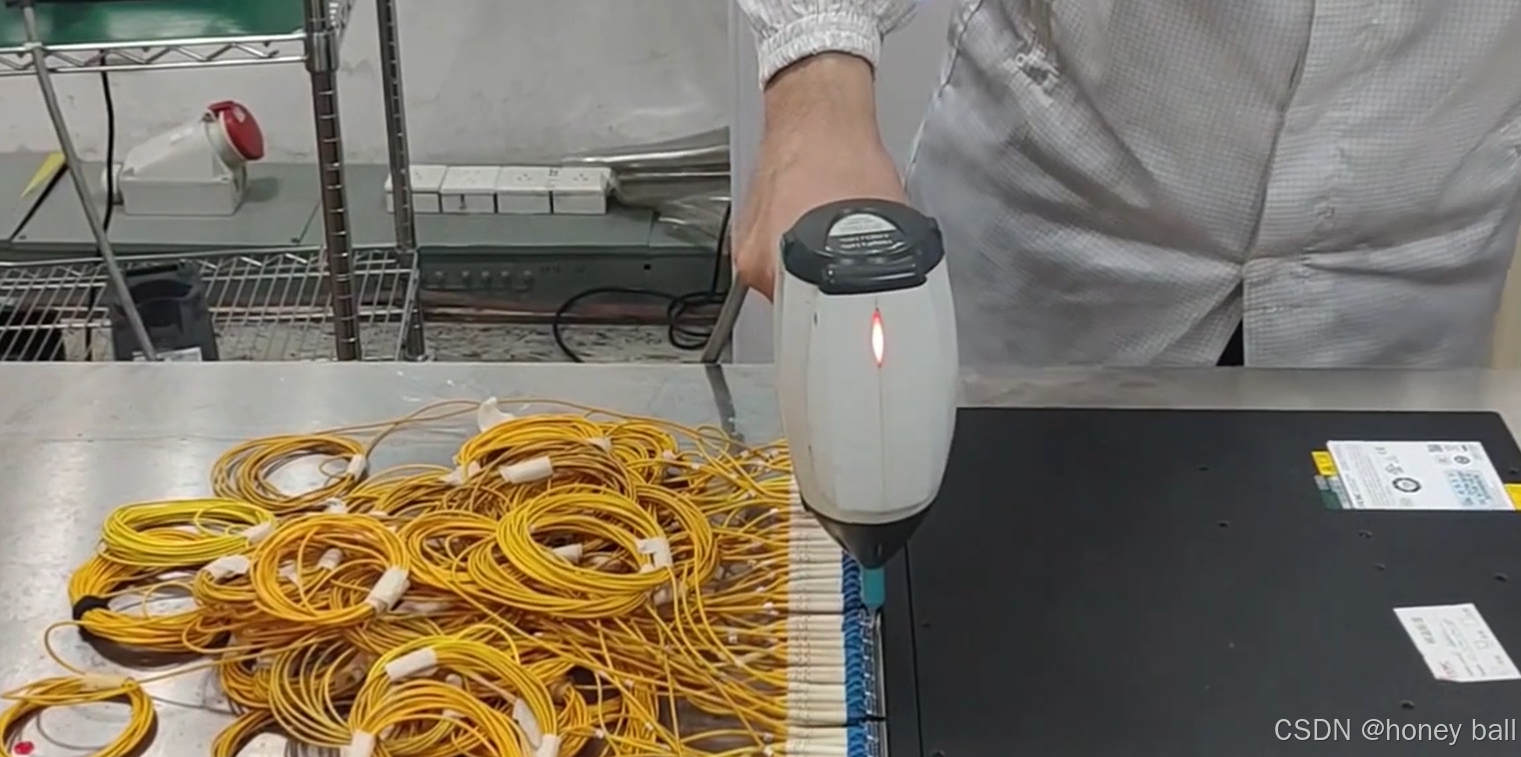

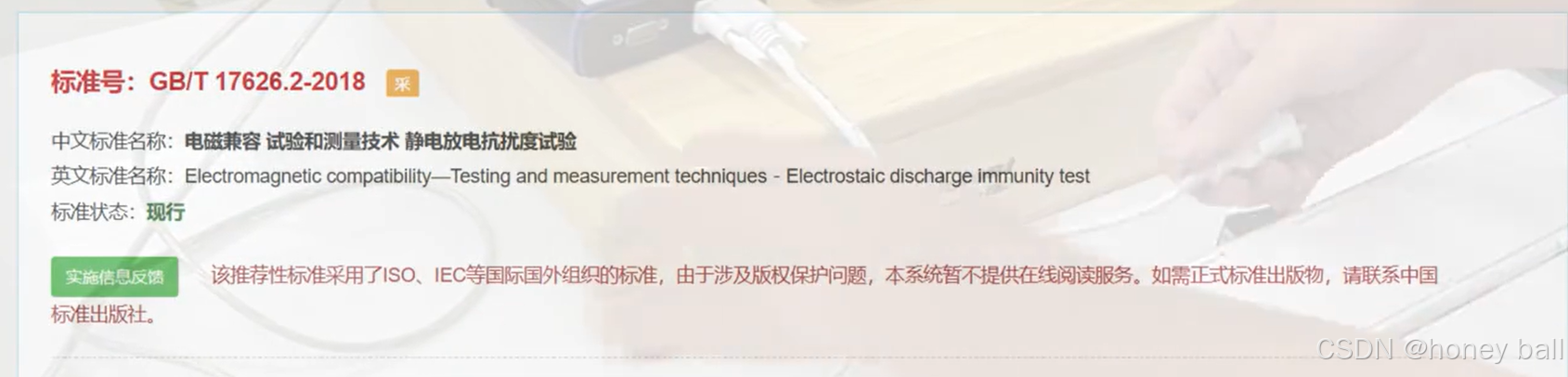

静电抗扰度测试：

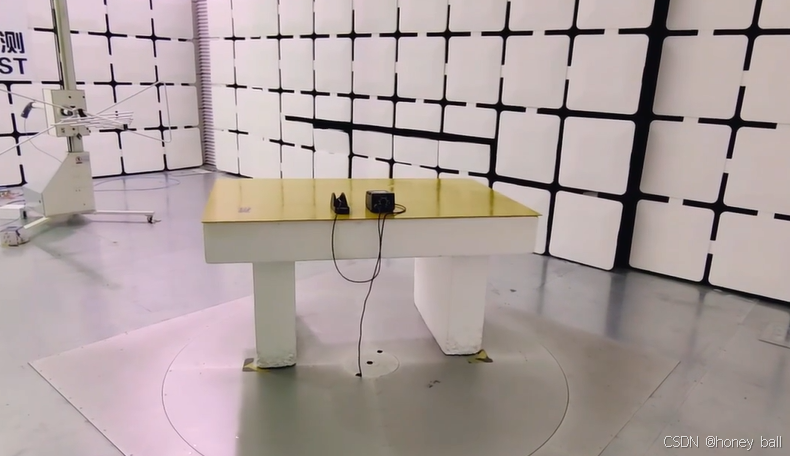

在半波暗室中进行电磁干扰和抗扰度测试：

半波暗室和全波暗室的区别：

全波暗室在半波暗室的基础上，在地面上铺设了吸波材料，如下图所示：

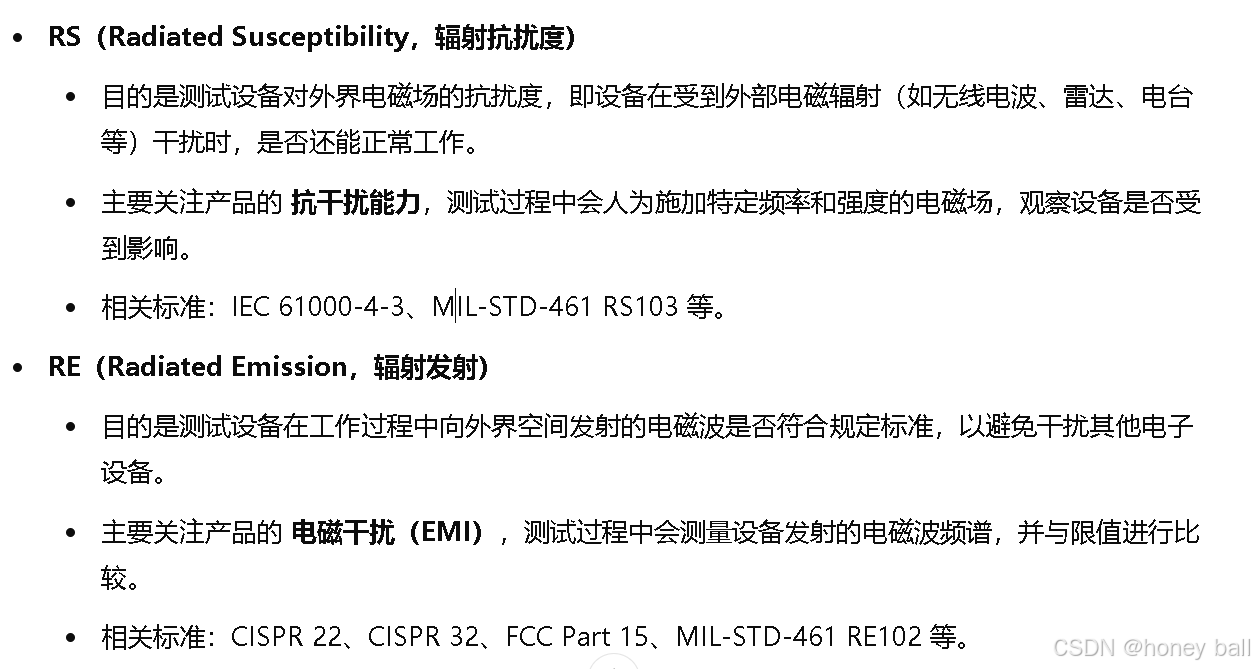

RS和RE测试的区别：

RS测试中需要使用半波暗室，RE检测需要使用全波暗室：

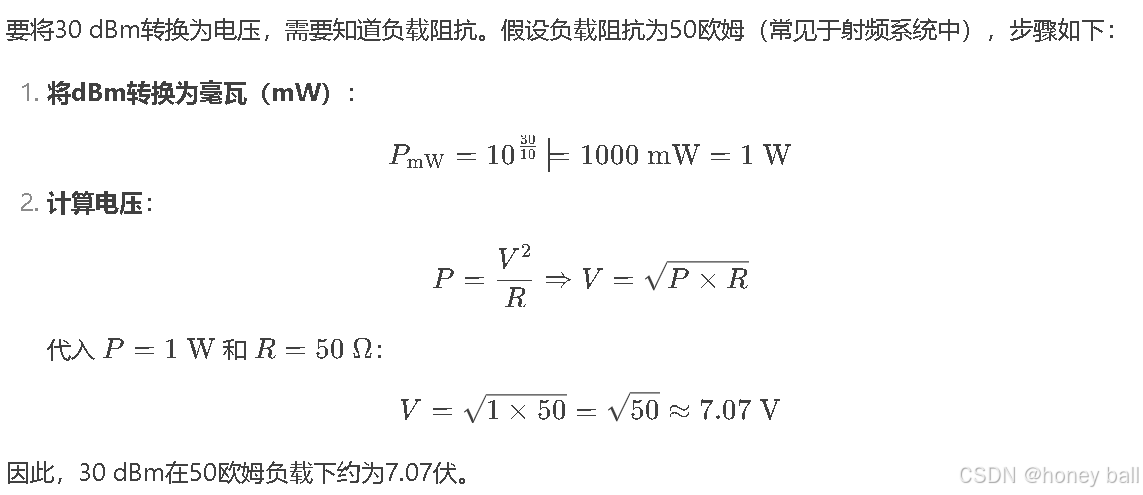

30dbm等于多少伏：

3大EMC整改方法：

屏蔽 接地 滤波器

快速瞬变脉冲(EFT)和靜电放电(ESD)：

静电放电测试、瞬变脉冲群测试、工频磁场测试、交流直流电压跌落测试、浪涌测试等

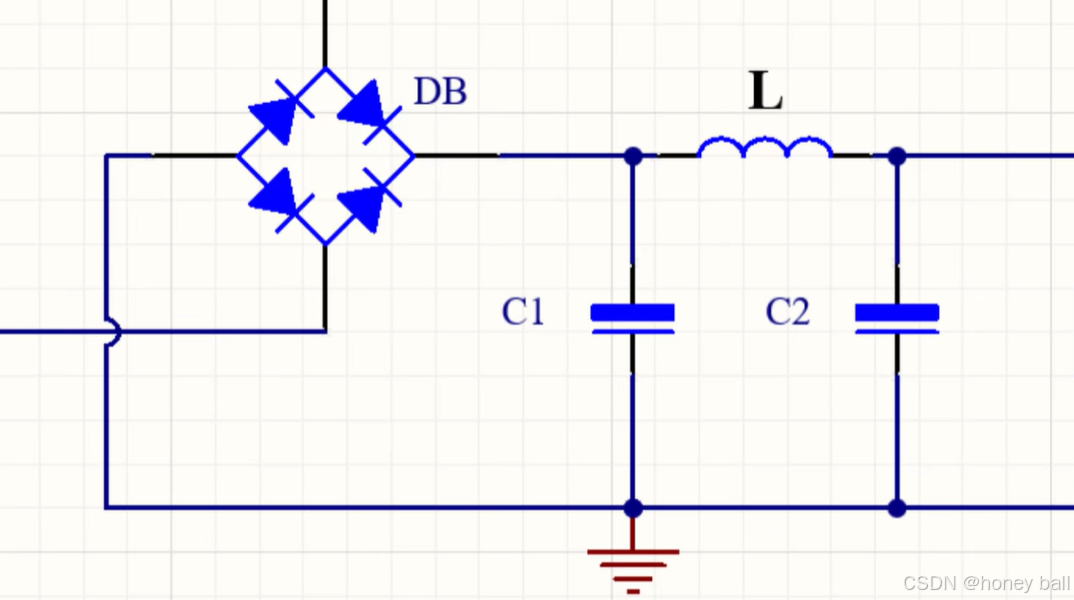

π型滤波器 ：

π型滤波器包括两个电容器和一个电感器，它的输入和输出都呈低阻抗。π型滤波有RC和LC两种，在输出电流不大的情况下用RC，R的取值不能太大，一般几个至几十欧姆，其优点是成本低。其缺点是电阻要消耗一些能量，效果不如LC电路。滤波电容取大一点效果也不错。LC电路里有一个电感，根据输出电流大小和频率高低选择电感量的大小。其缺点是电感体积大，笨重，价格高。现在一般的电子线路的电源都是RC滤波。很少用LC滤波电路.

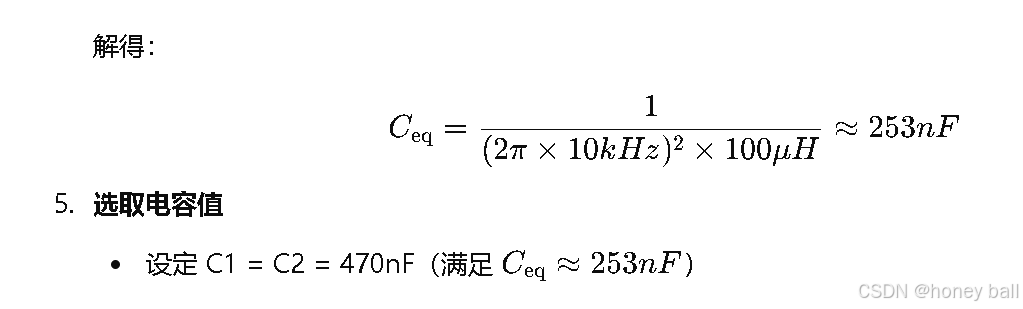

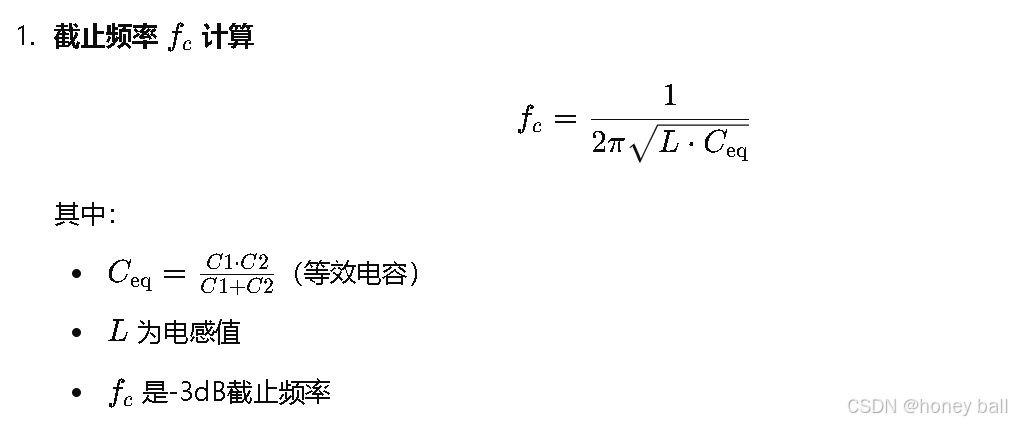

π型滤波电路的截止频率：

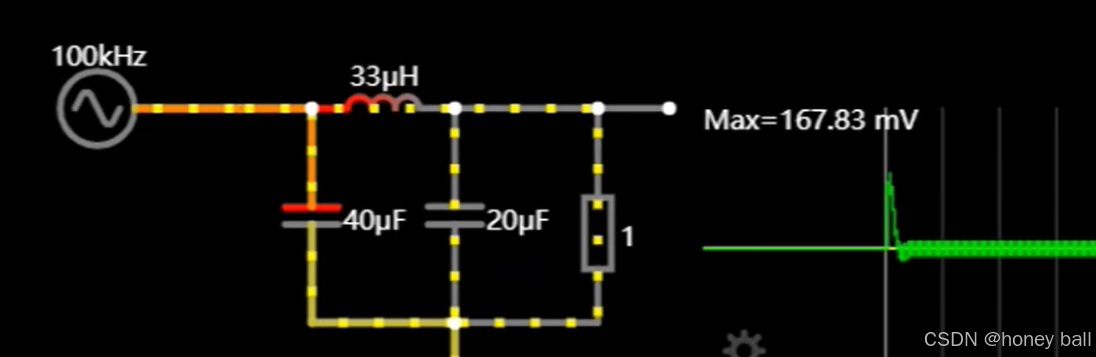

在同样阶数的情况下，π型滤波电路比RC滤波电路具有更好的滤波效果：

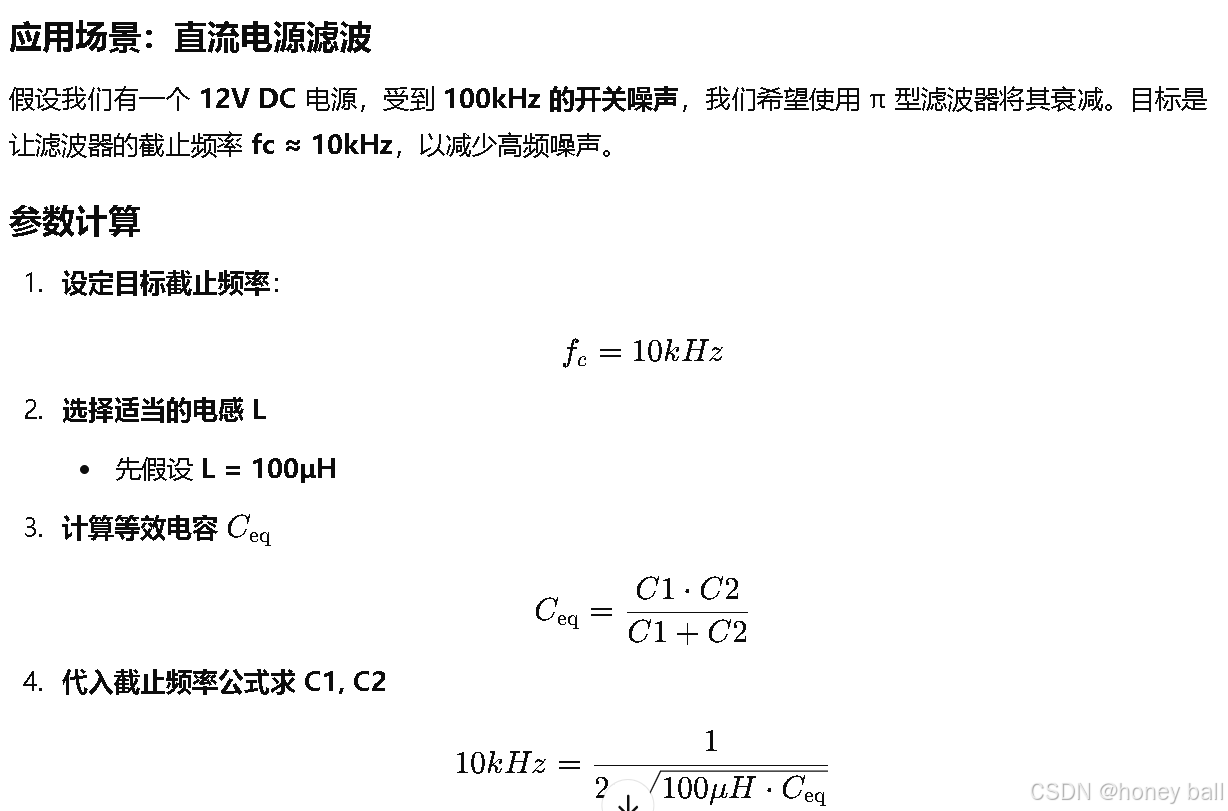

实际案例：
