磁环的选型

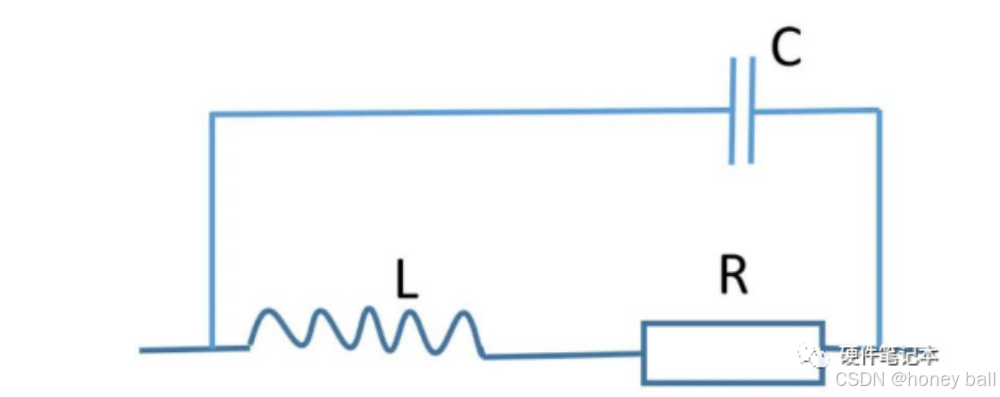

磁环的等效模型：

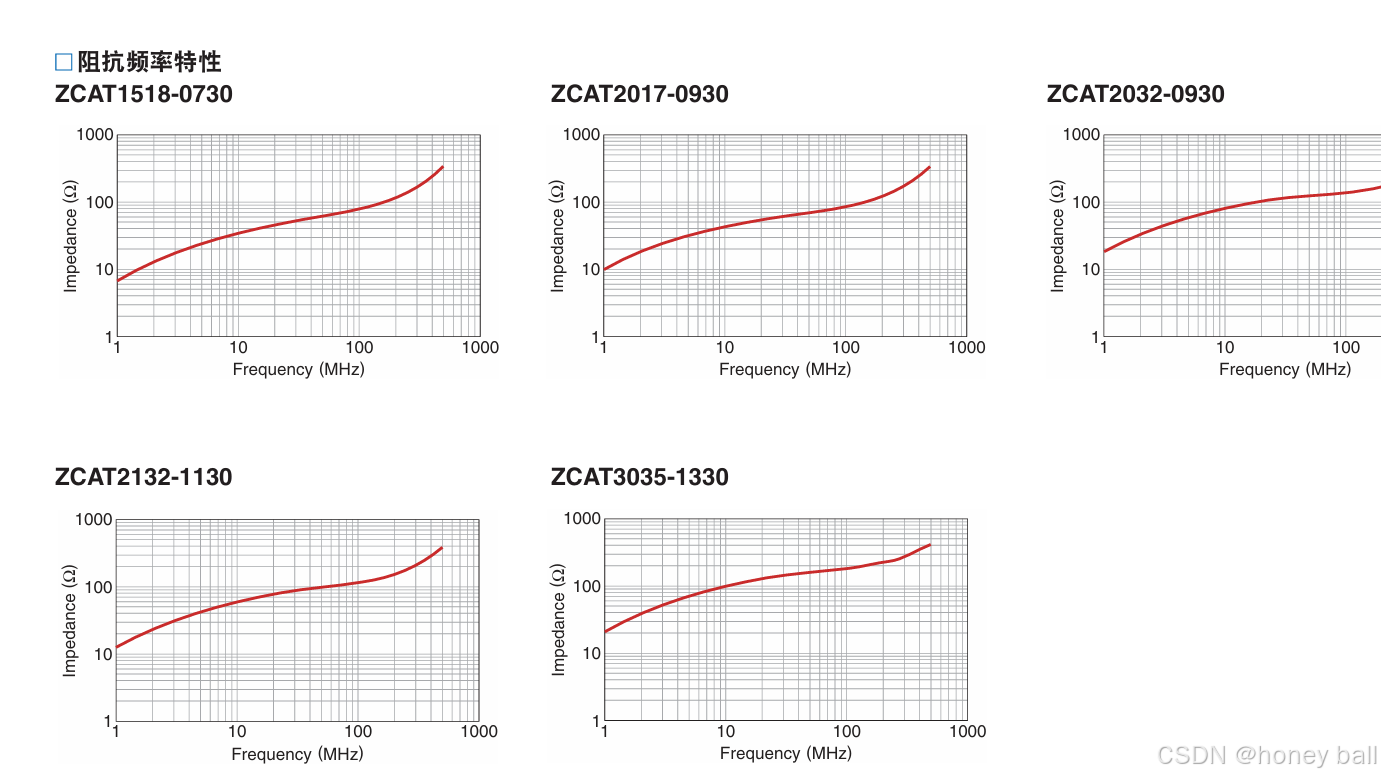

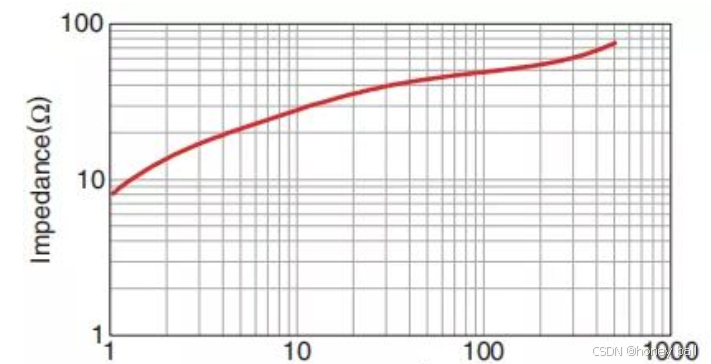

阻抗特性曲线：

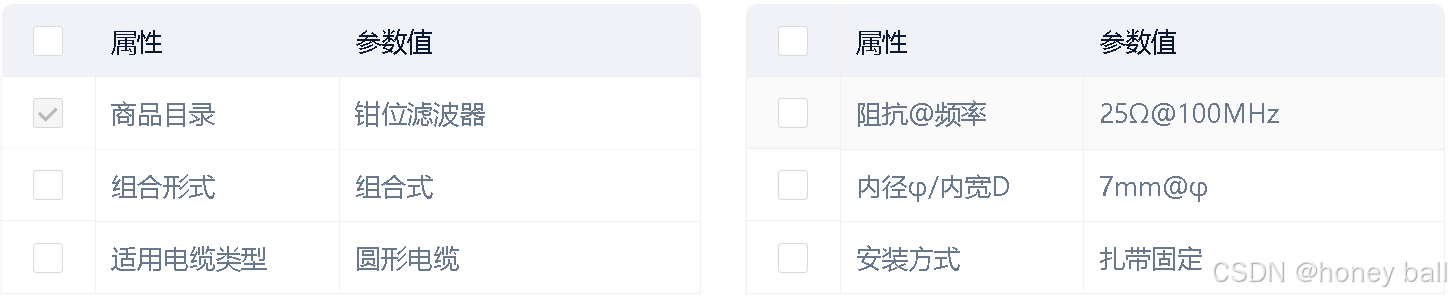

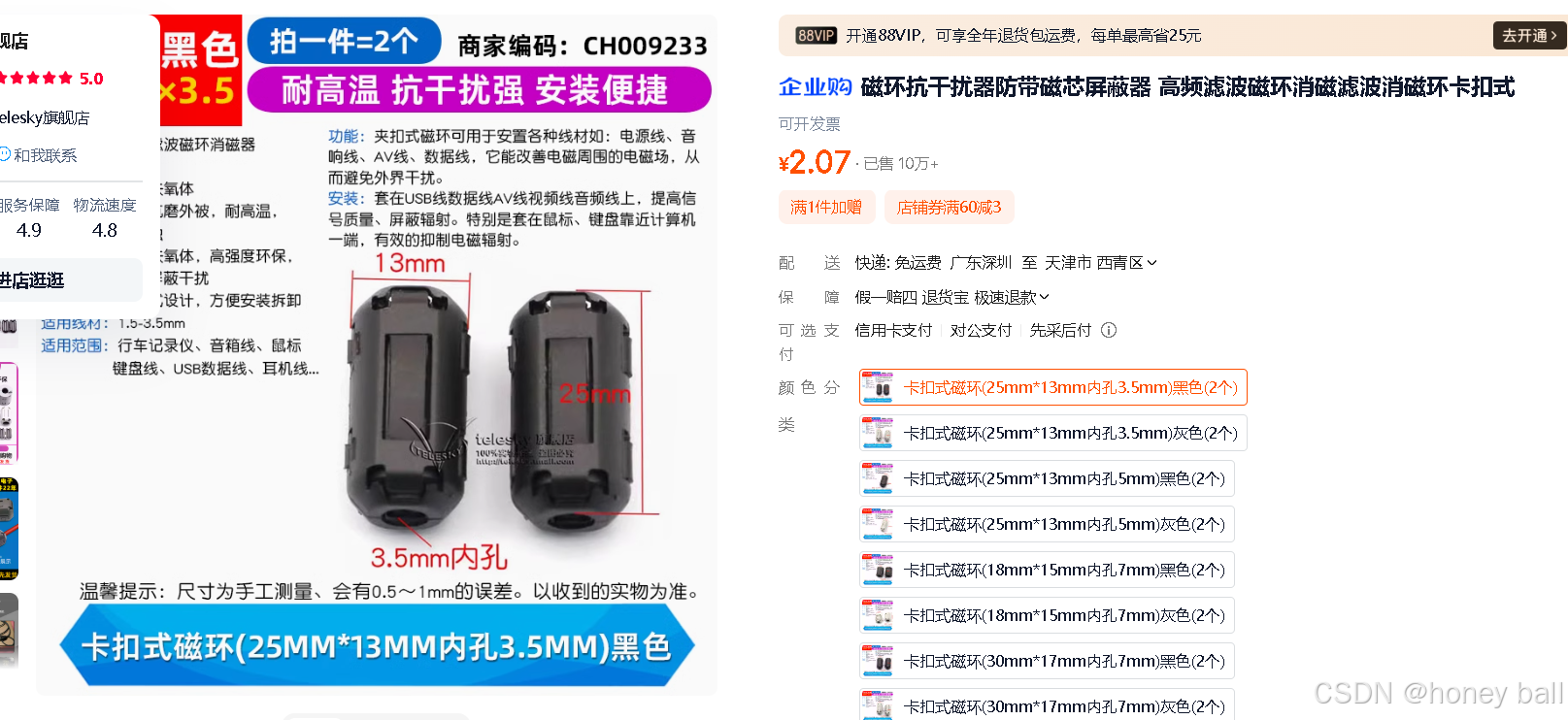

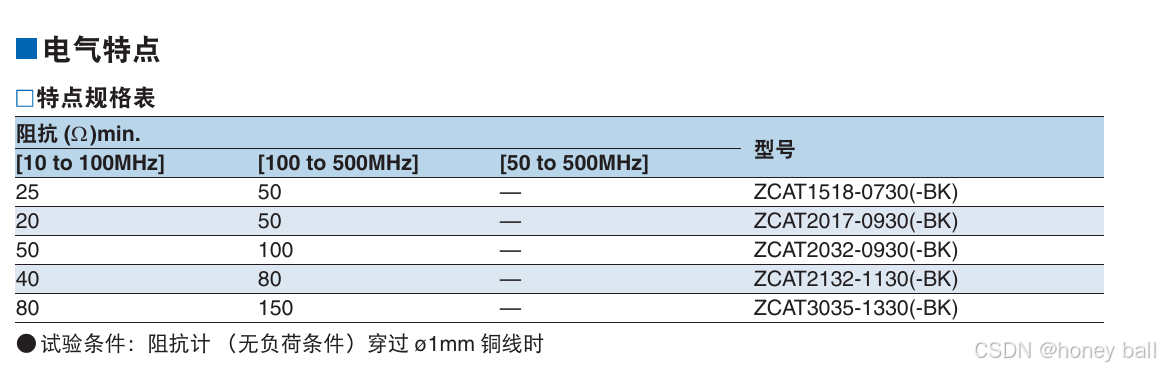

但是实际购买的过程中，商家并不能提供他们所卖磁环的阻抗特性曲线：

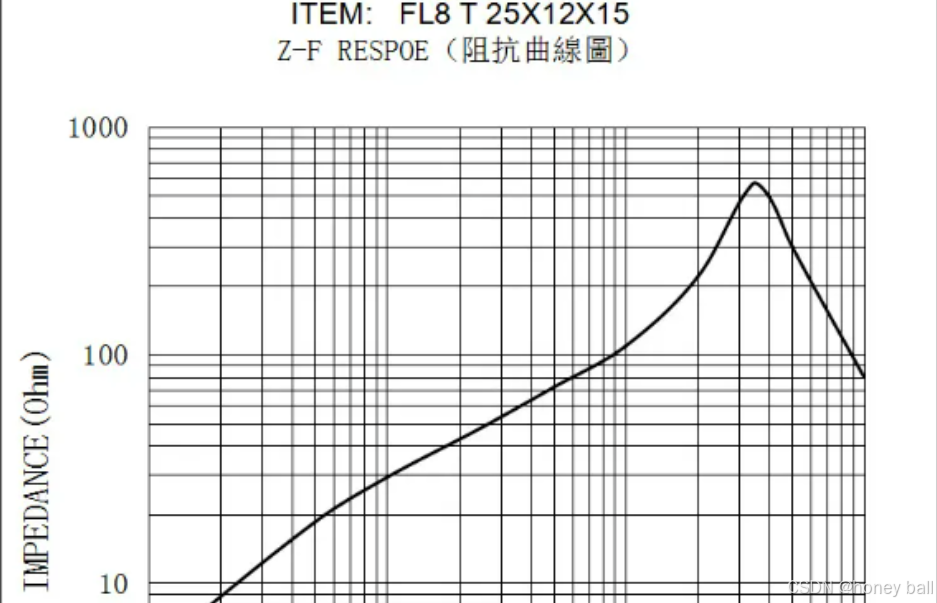

不同的信号经过磁环时，表现的阻抗不同，选型时，通过示波器测量干扰频率，再选择此干扰频率下，阻抗较高的磁环。

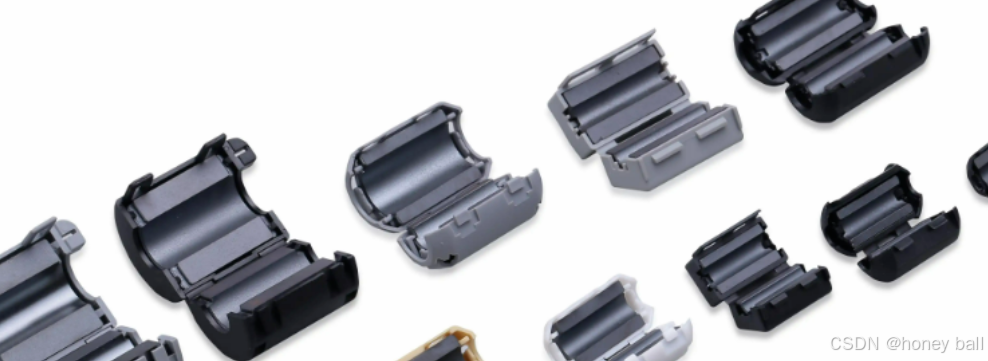

扣式磁环与铁氧体的最大区别在于它具有很大的损耗，用这种扣式磁环制作的电感，其特性更接近电阻。它是一个电阻值随着频率增加而增加的电阻，当高频信号通过铁氧体磁环时，电磁能量以热的形式耗散掉。

镍锌铁氧体磁导率在100-1000之间，被称为低导磁环。锰锌铁氧体磁环材料的磁导率一般在1000以上，被称为高导磁环。铁粉芯差模电感，滤波频段很低，几十几百 KHz，抑制电源线传导差模干扰。

材料磁导率越低，适用的频率范围越宽；材料磁导率越高，适用的频率范围越窄。

外观选择“尽量长、尽量厚、内径尽量小”的磁环。即磁环越长越好,孔径和所穿过的电缆结合越紧密越好。但在有直流或交流偏置的情况下，还存在铁氧体饱和的问题，抑制元件的横截面积越大，越不易饱和。

在抑制高频干扰时,宜选用镍锌铁氧体,抑制低频干扰时用锰锌铁氧体。因为锰锌铁氧体的磁导率在几千至上万,而镍锌铁氧体为几百至上千,磁环铁氧体的磁导率越高,其低频时的阻抗越大,高频时的阻抗越小。

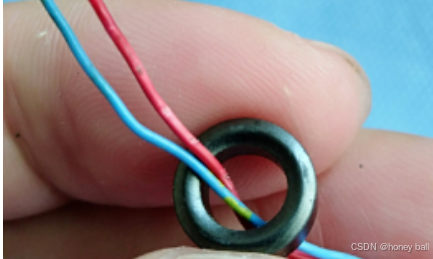

怎样避免磁环饱和？当穿过铁氧体的导线中流过较大的电流时，易造成饱和，降低元件的性能。要避免这样情况，可将电源的两根线（正负）同时穿过一个磁环。

低频干扰时，建议线缆绕2—3匝，一方面可提高穿过环的面积，增加等效吸收长度，另一方面充分利用磁环具有磁滞特点,改善低频特性。高频干扰时，不能绕匝（因为实际磁环上存在寄生电容,这个寄生电容与电感并联,但遇到高频干扰信号时,这个寄生电容将磁环的电感短路失去作用。）这时可选用长一点的磁环。

实际案例：

要给ESP32开发板的供电线路加一个磁环，目的是抑制高频干扰，让WiFi通讯更稳定，同时防止电源线辐射干扰其他设备。

第一步：确定干扰频率范围

• ESP32的WiFi工作频率在2.4GHz左右，但电源线上的干扰主要集中在几十MHz到几百MHz，这是电源线常见的传导干扰频段。
• 目标频率范围：10MHz ~ 500MHz。

第二步：选择材料

• Mn-Zn铁氧体适合几十kHz到几十MHz，主要用于低频EMI抑制，不适合高频干扰。
• Ni-Zn铁氧体适合几十MHz到GHz级别的干扰抑制，正好匹配我们WiFi干扰的高频段需求。

✅选材结果：Ni-Zn铁氧体

🔧 第三步：选择磁环尺寸

考虑到我们要在USB供电线上绕几圈，选择一个内径大于5mm、外径不过大、方便穿线的磁环。

比如：

• 内径：7mm（方便穿过USB电源线）
• 外径：13mm
• 高度：7mm

✅ 选型结果：常见型号 FT-50-43（43号材质Ni-Zn，适合高频抑制）

🔥 第四步：确认性能指标

我们查一下FT-50-43磁环的数据：

• 频率范围：10MHz - 300MHz
• 初始磁导率 μ：850
• 阻抗：100MHz时大约200Ω，适合电源线高频干扰抑制
• 最大电流：由于只是USB供电（5V/1A左右），普通铁氧体磁环没有问题

✅ 确认通过

🔁 第五步：绕线方式

• 绕一圈：高频阻抗较低，适合低频抑制
• 绕2-3圈：阻抗显著提升，适合高频干扰

✅ 选择方案：绕2-3圈，优先抑制高频干扰。
