一款适合给运放供电的正负双电源输出芯片

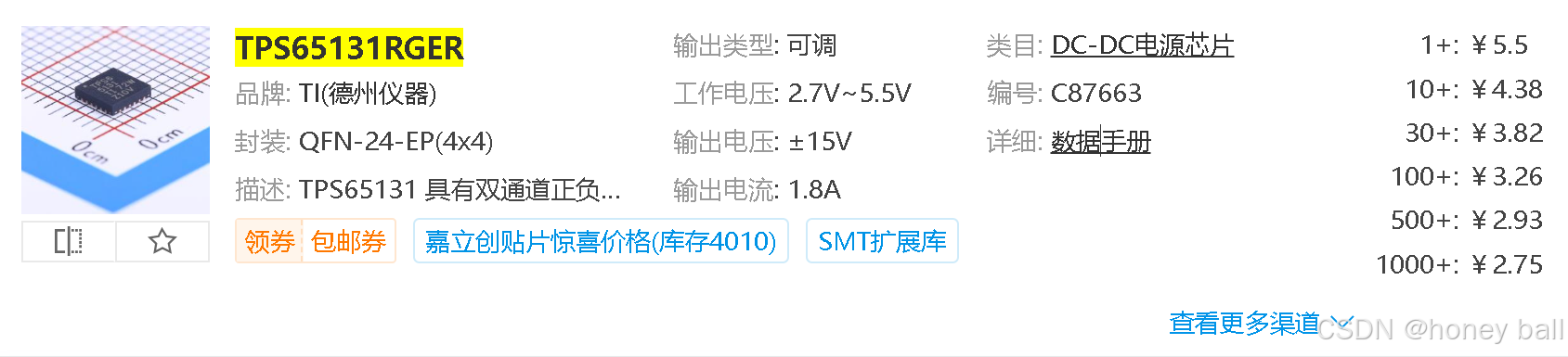

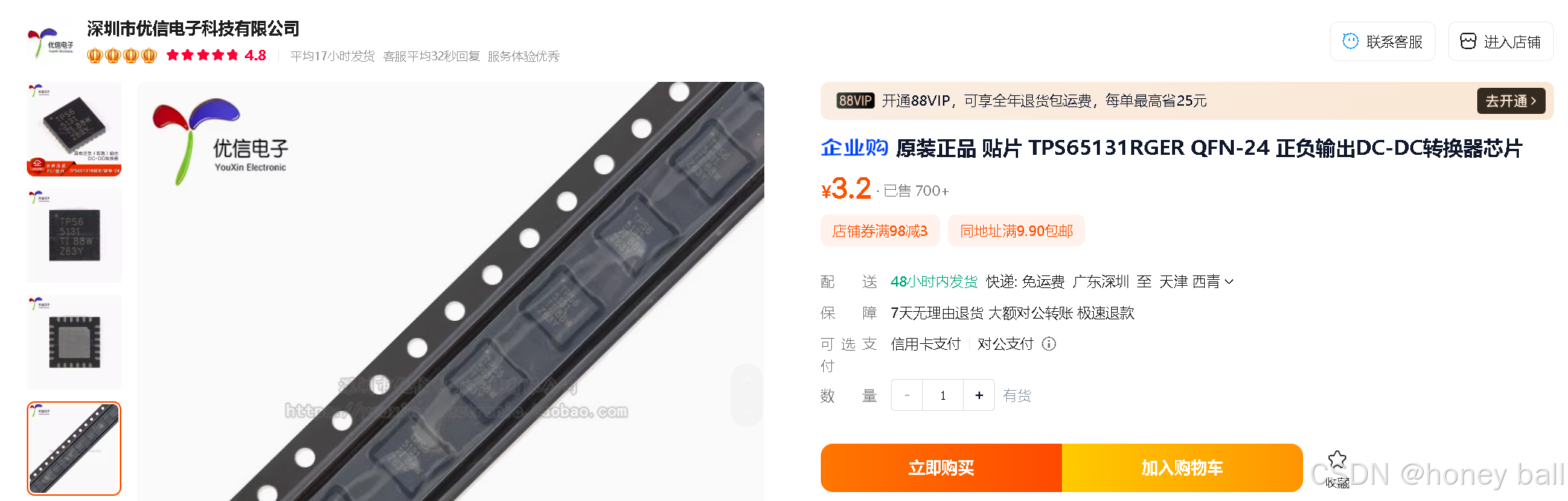

1.便宜   2.不用单独搭建负电源发生电路，简单  3.少很多外围芯片，省成本    4.减少EMC问题概率

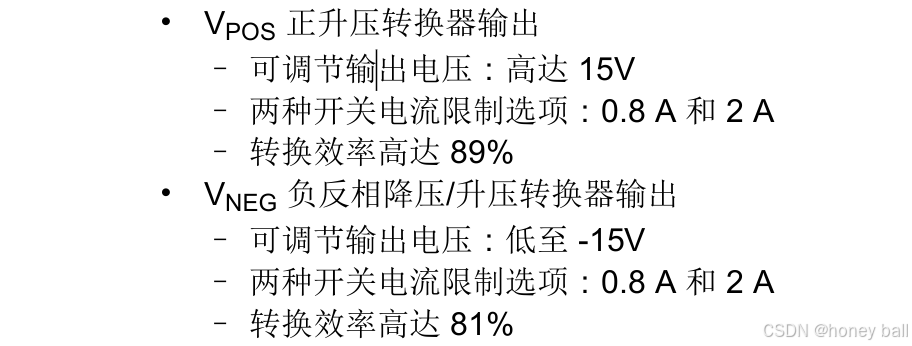

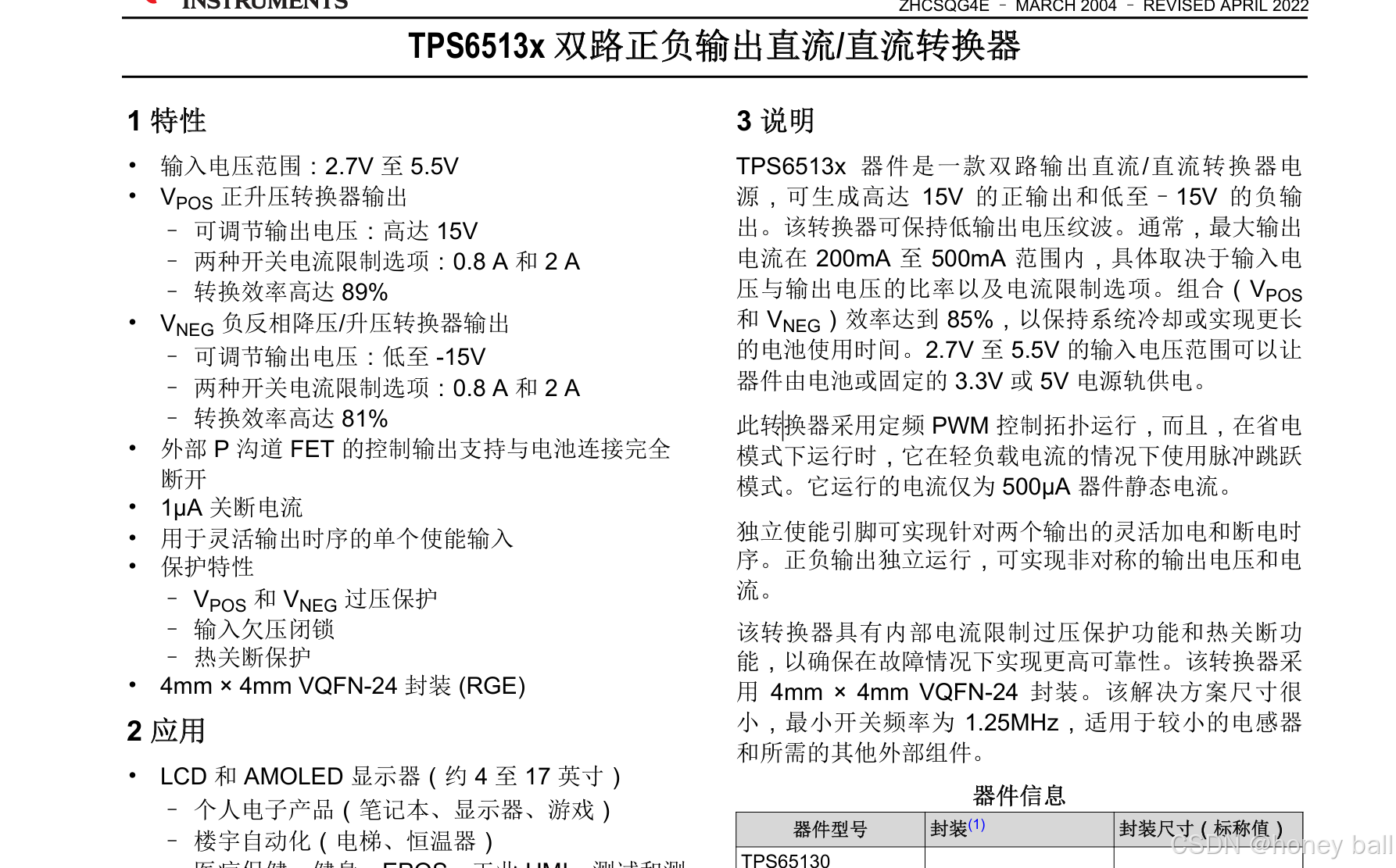

 TPS65131-Q1 器件作为双输出直流/直流转换器，可产 生高达 15V 的正输出电压和低至 -15V 的负输出电压， 输出电流通常为 200mA，具体值取决于输入电压与输 出电压比。凭借高达 85% 的总体效率，此器件非常适 合于便携式电池供电类设备。输入电压范围为 2.7V 至 5.5V，因此允许诸如 3.3V 和 5V 的电压轨为 TPS65131-Q1 器件供电。TPS65131-Q1 器件采用具 有散热焊盘和可湿性侧面的 QFN-24 封装。由于只需 少量较小的外部组件，因此总体解决方案尺寸可以非常小.

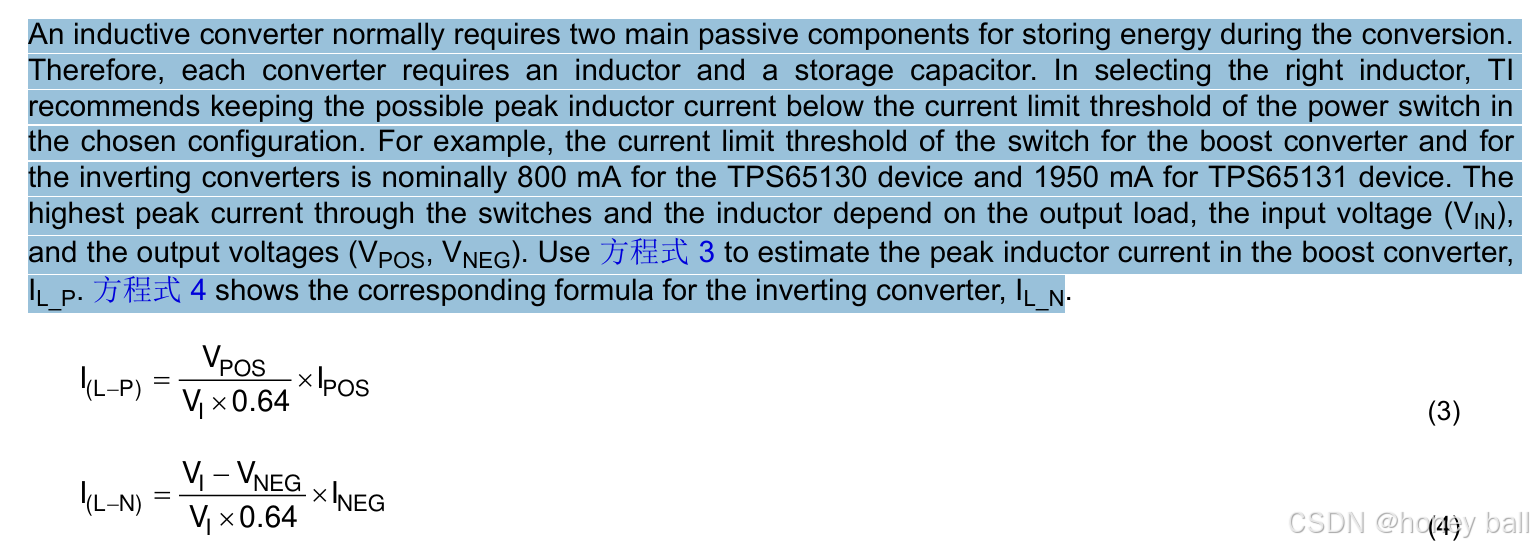

输出电流计算公式：

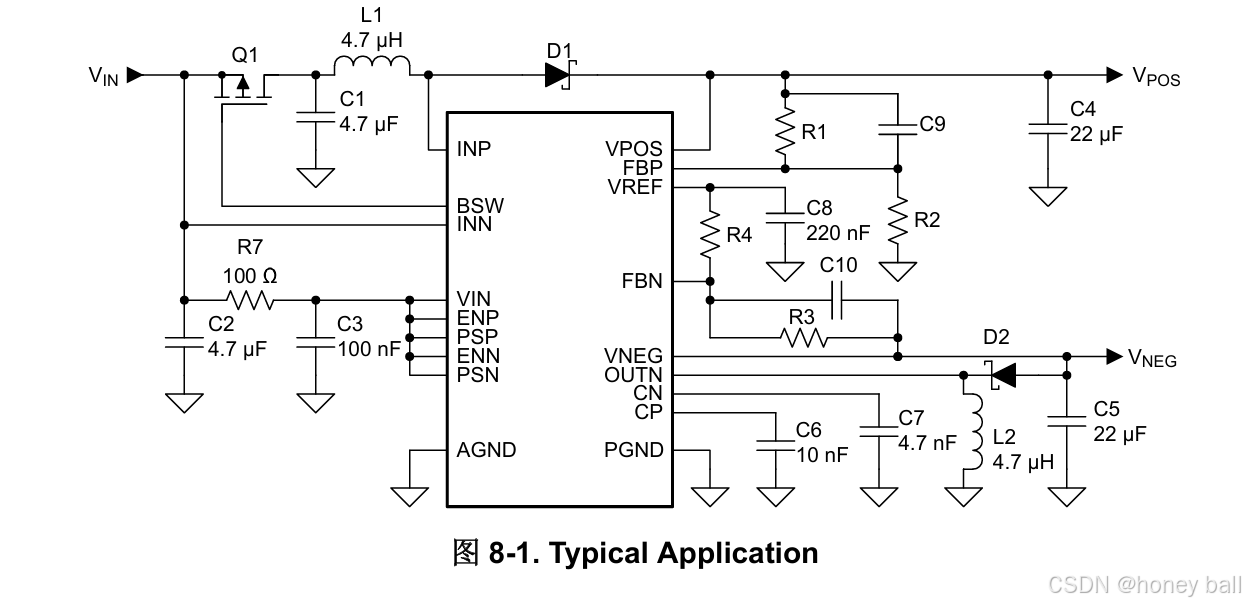

应用电路图：
