基于前馈补偿的PID控制算法是一种结合前馈控制与反馈控制的改进型控制方法。它通过在传统PID控制中引入前馈补偿通道，提前对系统的已知扰动或输入信号进行补偿，从而增强控制系统的响应速度与抗扰能力。

前馈补偿的核心思想

在传统PID控制中，系统仅依赖反馈误差调整输出，这种方式虽然简单，但只能对已发生的误差进行修正，存在一定的滞后性。而引入前馈控制后，利用对系统输入或扰动的先验信息，直接生成补偿信号提前作用于系统，从而减少误差的产生。

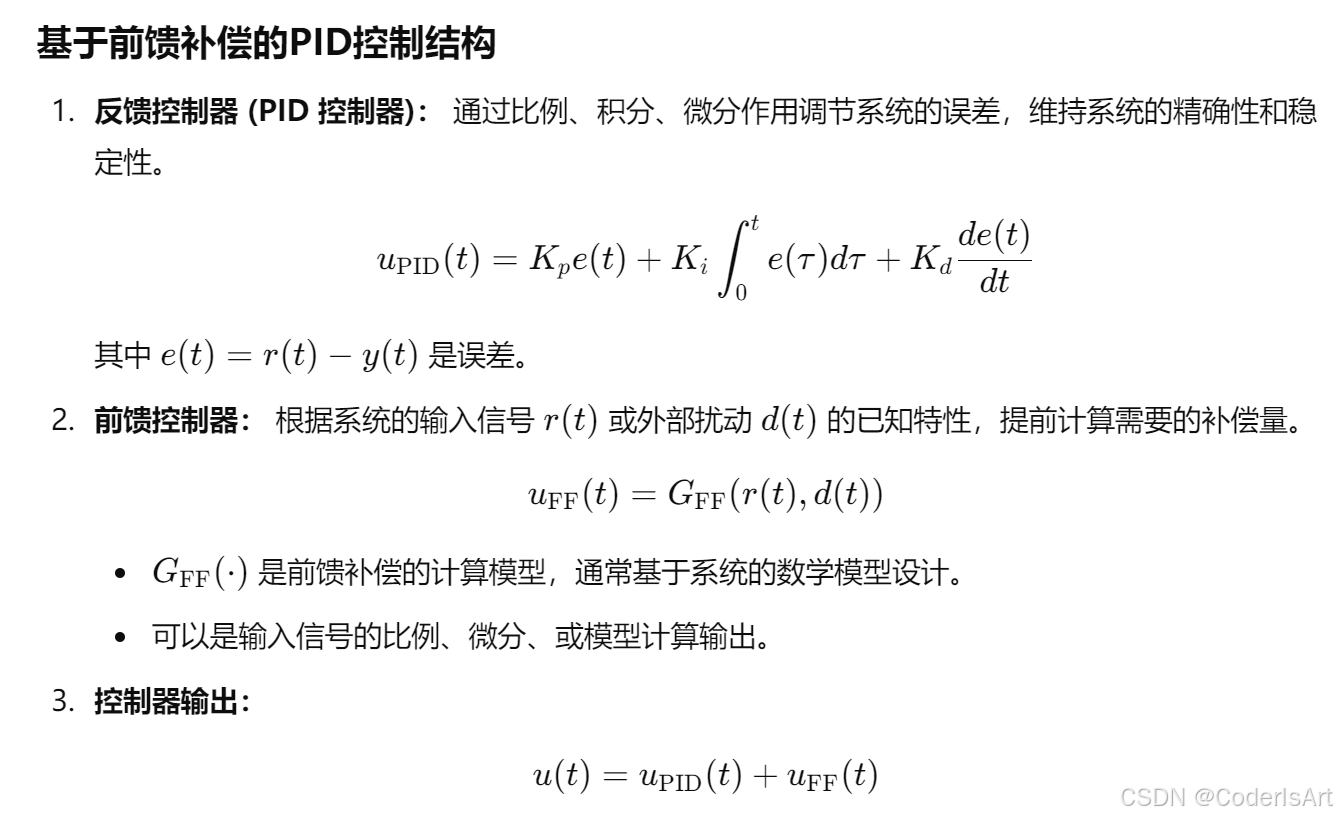

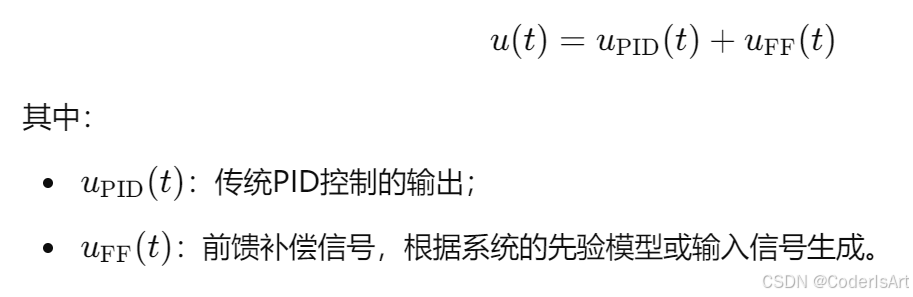

前馈-反馈结合的控制公式为：

算法实现

以下是基于前馈补偿的PID控制伪代码：

class PIDWithFeedforward:
    def __init__(self, Kp, Ki, Kd, G_ff, dt):
        self.Kp = Kp
        self.Ki = Ki
        self.Kd = Kd
        self.G_ff = G_ff  # 前馈增益或前馈模型函数
        self.dt = dt  # 时间步长
        self.integral = 0  # 积分项
        self.prev_error = 0  # 上一次误差

    def compute(self, setpoint, output, disturbance=0):
        # 计算误差
        error = setpoint - output

        # 比例项
        P = self.Kp * error

        # 积分项
        self.integral += error * self.dt
        I = self.Ki * self.integral

        # 微分项
        derivative = (error - self.prev_error) / self.dt
        D = self.Kd * derivative

        # 更新前一次误差
        self.prev_error = error

        # 前馈补偿
        FF = self.G_ff(setpoint, disturbance)  # 计算前馈信号

        # 控制器输出
        return P + I + D + FF

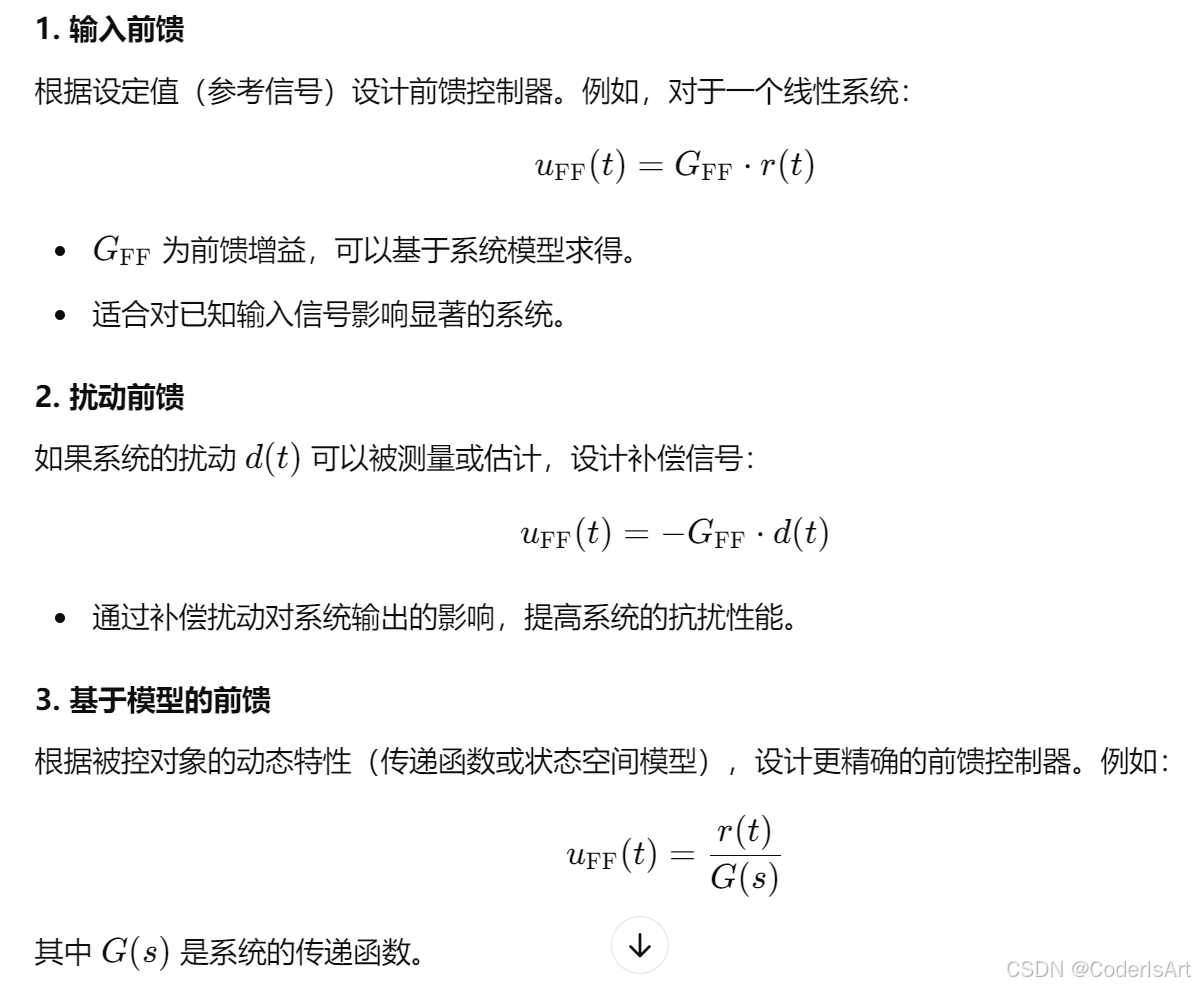

前馈补偿设计

优点与缺点

优点

提高响应速度：
- 前馈控制减少了误差的发生，响应速度快于单纯的反馈控制。
增强抗扰能力：
- 在已知扰动情况下，前馈补偿可以显著减小扰动对系统的影响。
改善控制精度：
- 减少了PID控制中的超调现象，提升了控制精度。

缺点

对系统模型的依赖：
- 前馈补偿需要了解系统的动态特性，若模型不准确，可能引入误差。
扰动难以测量：
- 如果扰动无法精确测量或预测，前馈补偿的效果会大打折扣。
实现复杂度高：
- 与纯反馈控制相比，前馈补偿的设计与实现复杂度较高。

应用场景

伺服系统：
- 如电机位置控制中，前馈补偿可根据参考位置和速度计算控制量，减少跟踪误差。
温度控制：
- 对已知的环境温度扰动或热源变化进行补偿。
过程控制：
- 在化工、流体控制等领域，前馈补偿可以显著提高动态性能。
机械臂控制：
- 基于路径规划的输入信号，设计前馈补偿减少系统延迟。

总结

基于前馈补偿的PID控制算法通过结合前馈和反馈的优点，不仅提升了系统的动态响应性能，还增强了对已知扰动的抗干扰能力。尽管设计与实现比传统PID更复杂，但在对动态性能和控制精度要求较高的场景中，其应用价值显著。

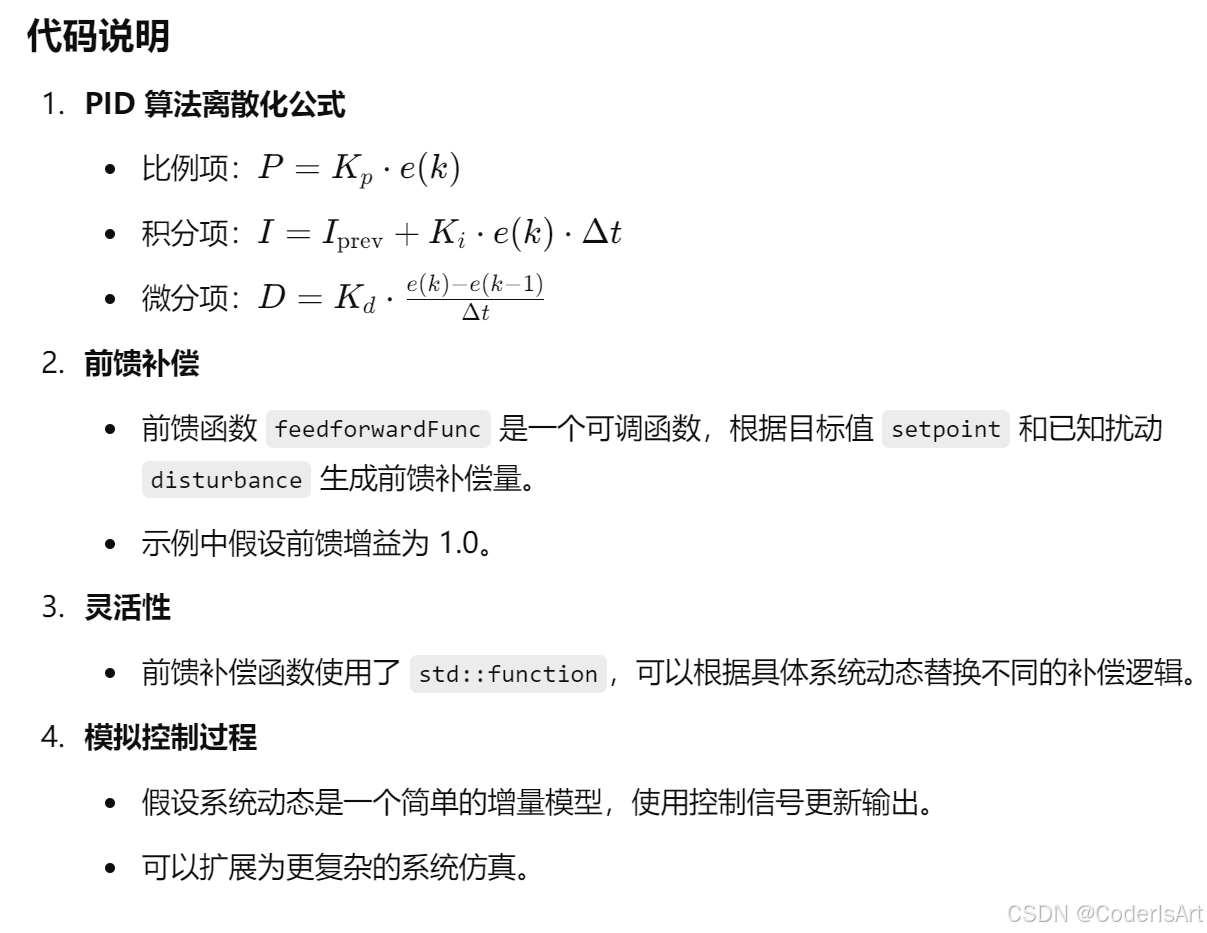

进一步：

以下是基于前馈补偿的PID控制算法的 C++ 实现，适用于离散系统。算法采用离散化公式，实现前馈和反馈控制的结合。

#include <iostream>
#include <functional>

class PIDWithFeedforward {
private:
    double Kp, Ki, Kd;          // PID 参数
    double dt;                  // 采样周期
    double prevError;           // 上一次误差
    double integral;            // 积分累计
    std::function<double(double, double)> feedforward; // 前馈函数

public:
    // 构造函数
    PIDWithFeedforward(double Kp, double Ki, double Kd, double dt,
                       std::function<double(double, double)> feedforwardFunc)
        : Kp(Kp), Ki(Ki), Kd(Kd), dt(dt), prevError(0), integral(0), feedforward(feedforwardFunc) {}

    // 计算控制输出
    double compute(double setpoint, double output, double disturbance = 0.0) {
        // 计算误差
        double error = setpoint - output;

        // 比例项
        double P = Kp * error;

        // 积分项
        integral += error * dt;
        double I = Ki * integral;

        // 微分项
        double derivative = (error - prevError) / dt;
        double D = Kd * derivative;

        // 前馈补偿
        double FF = feedforward(setpoint, disturbance);

        // 更新上一次误差
        prevError = error;

        // 控制器输出 = PID 输出 + 前馈补偿
        return P + I + D + FF;
    }
};

int main() {
    // 定义前馈补偿函数
    auto feedforwardFunc = [](double setpoint, double disturbance) -> double {
        // 假设前馈补偿为设定值的一部分（可根据实际需求调整）
        double feedforwardGain = 1.0; // 前馈增益
        return feedforwardGain * setpoint - disturbance;
    };

    // 初始化 PID 控制器
    double Kp = 2.0, Ki = 0.5, Kd = 1.0, dt = 0.01; // PID 参数和采样周期
    PIDWithFeedforward pid(Kp, Ki, Kd, dt, feedforwardFunc);

    // 模拟控制过程
    double setpoint = 100.0; // 目标值
    double output = 0.0;     // 系统初始输出
    double disturbance = 5.0; // 外部扰动

    for (int i = 0; i < 100; ++i) {
        // 获取控制器输出
        double controlSignal = pid.compute(setpoint, output, disturbance);

        // 模拟系统动态（简单一阶系统）
        output += controlSignal * dt; // 更新系统输出

        // 打印结果
        std::cout << "Time: " << i * dt
                  << "s, Output: " << output
                  << ", Control Signal: " << controlSignal << std::endl;
    }

    return 0;
}
