Allegro中修改差分线对内线距、线宽的方法

本文是转载的，原文中没有配套的图片，操作3无法理解。在其他资料的辅助下，我将补全各个步骤的图片，方便操作和理解。

------------------------------------------------------------------------------------------------------------------------------

在pcb设计过程中，有时候因为阻抗的变化，我们需要更改已经布好的走线，单根走线非常好更改，直接使用change命令修改线宽即可。但对于差分信号，有线宽、对内线距。我们不能直接用change命令修改，要用到我们软件的Resize/Respace DP功能。操作步骤如下：

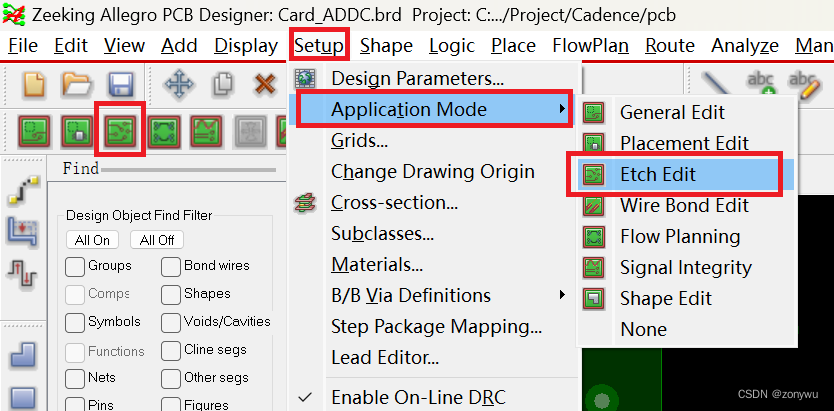

1. 选择操作模式，点击菜单栏setup-Application Mode，然后选择Etch Edit；

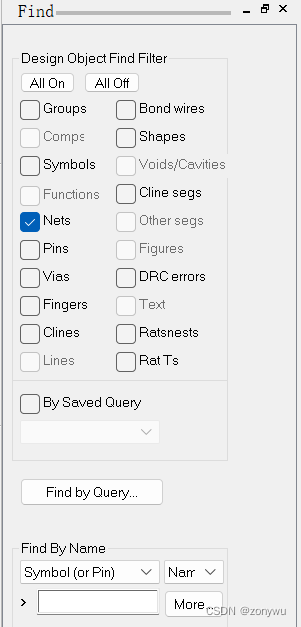

2. Find面板勾选Nets选项；

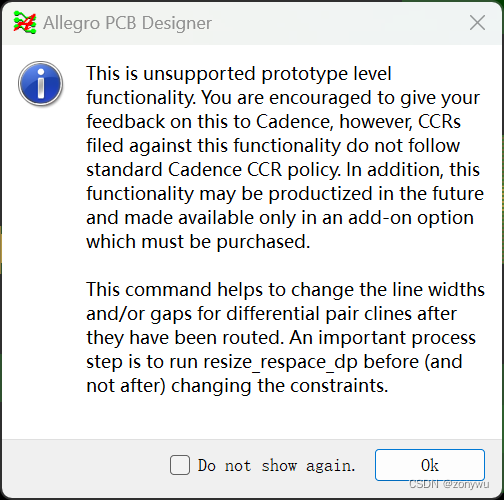

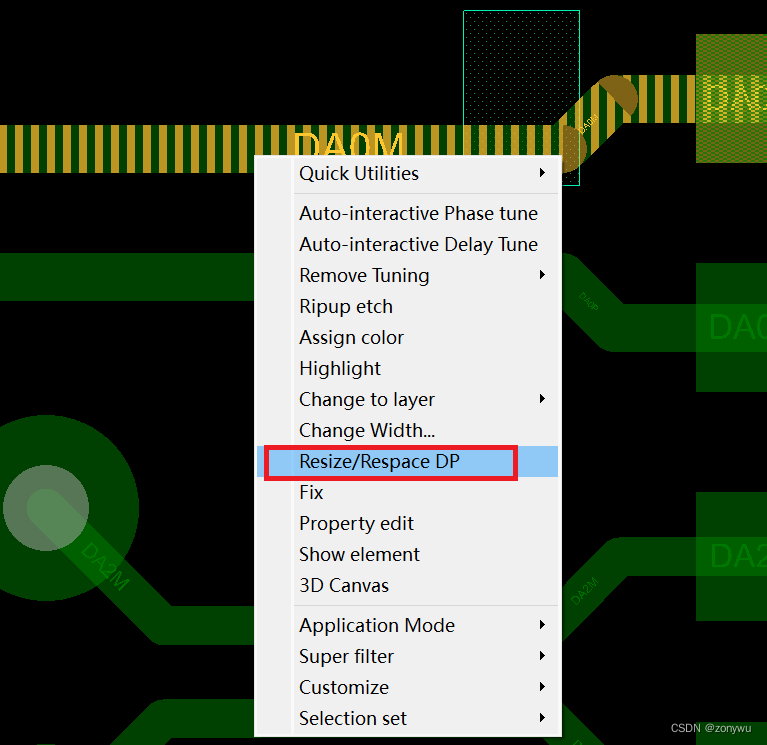

3. 鼠标放在需要更改的差分信号的走线上面，单击鼠标右键，选择Resize/Respace DP，弹出的警告点击OK；

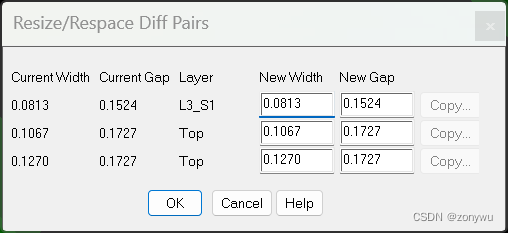

4. 弹出的对话框中可以更改差分线线宽、线距。
