QT5.14.2 + VS2019 + VTK8.2.0配置环境

一、软件下载和环境配置

1.1 QT5.14.2

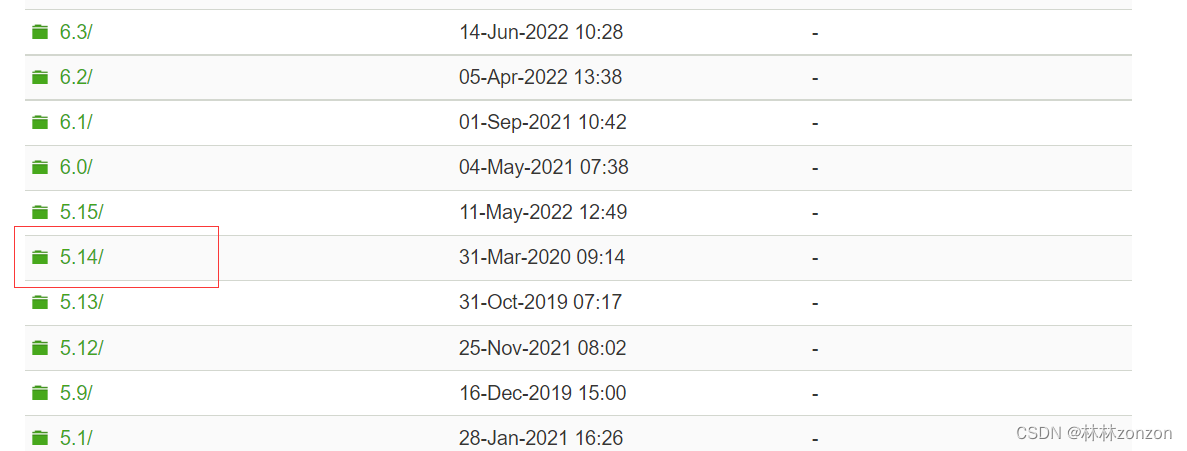

1.1.1 软件下载地址：Index of /archive/qt

1.1.2 安装的时候需要注意：

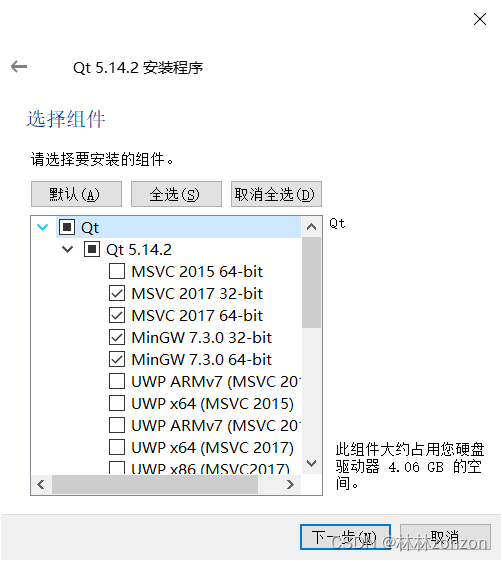

安装时候至少把MSVC2017 64bit选择上。

用VS2019时候，打开Qt Creator,点击工具->选项，构建套件中可能会显示黄色或者红色感叹号，这个时候就需要额外的配置。

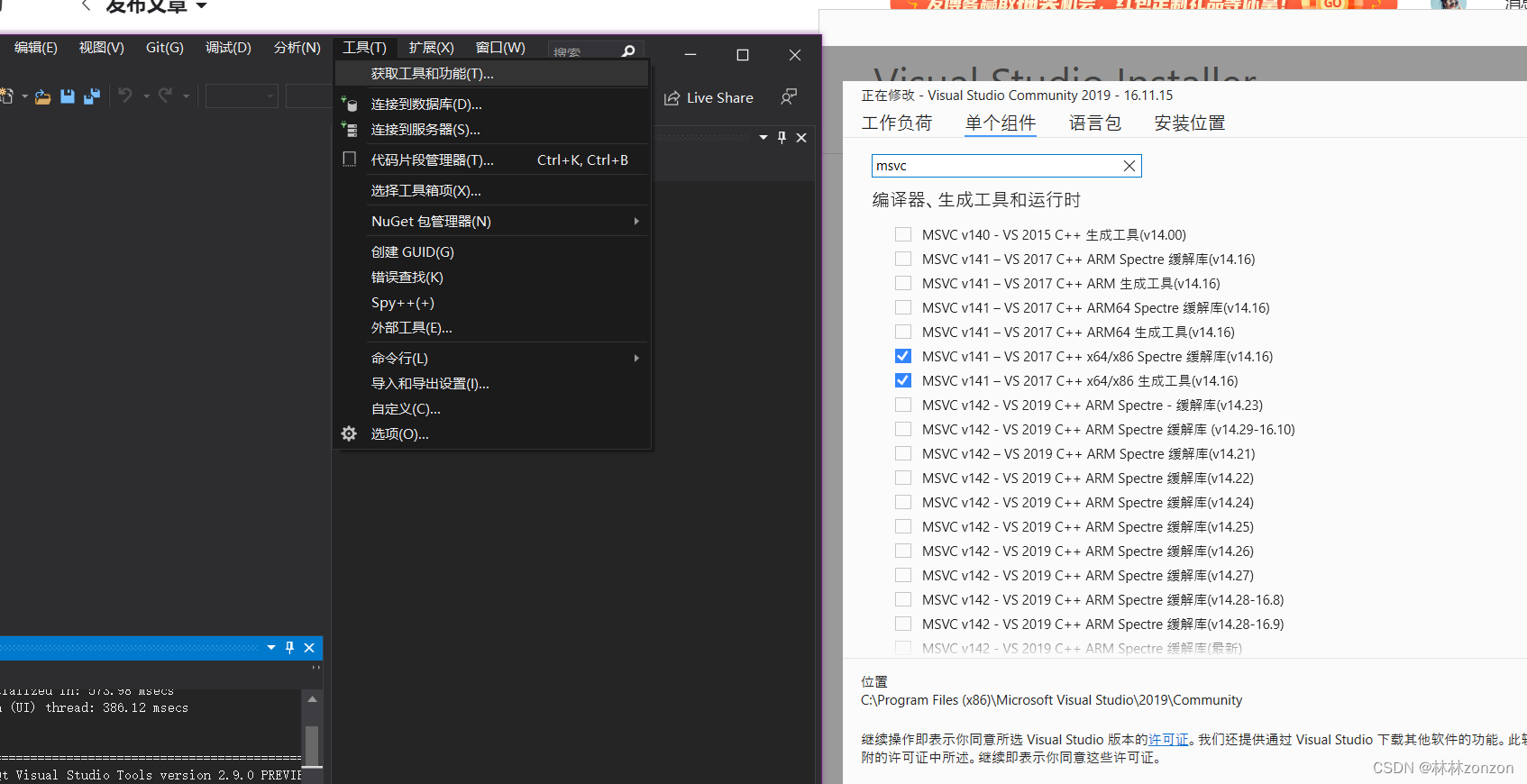

 打开VS2019，点击顶部工具 -> 获取工具和功能 -> 在跳出的新页面中点击单个组件。

 搜索msvc ->下载MSVC VS 2017 X64/X86的缓解库和生成工具。

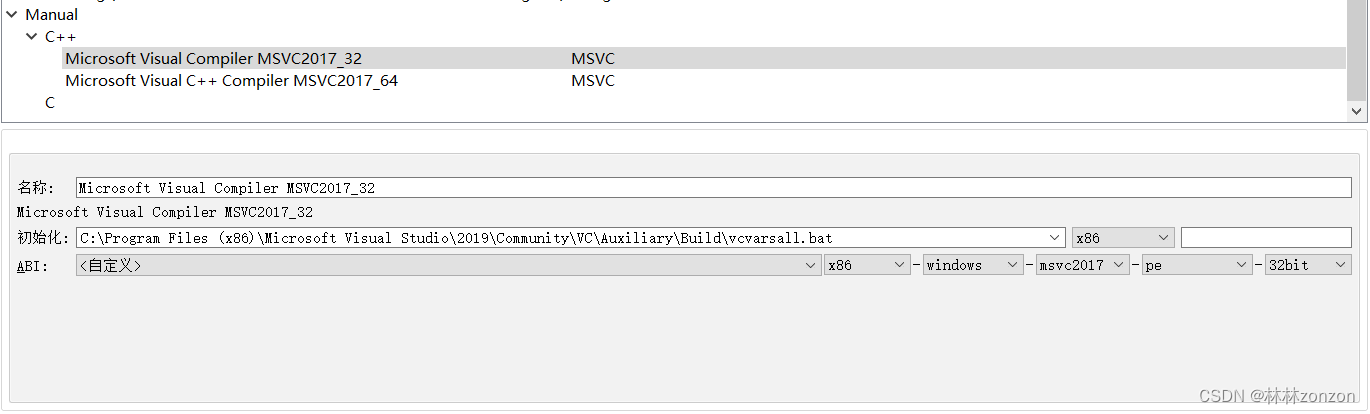

 打开Qt Creator在Qt Creator的选项中，选择编译器，选择Manual，选择添加MSVC->C++

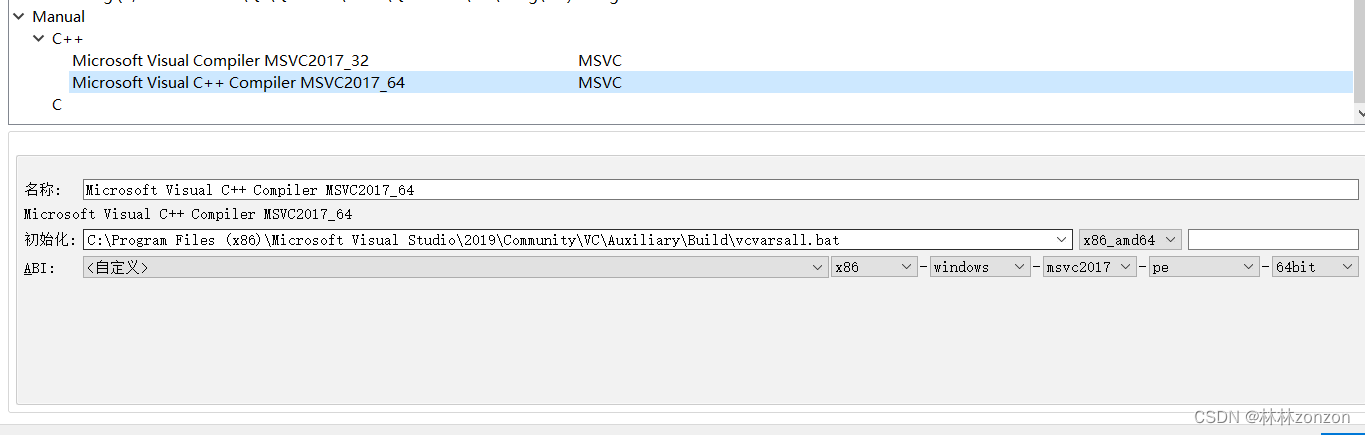

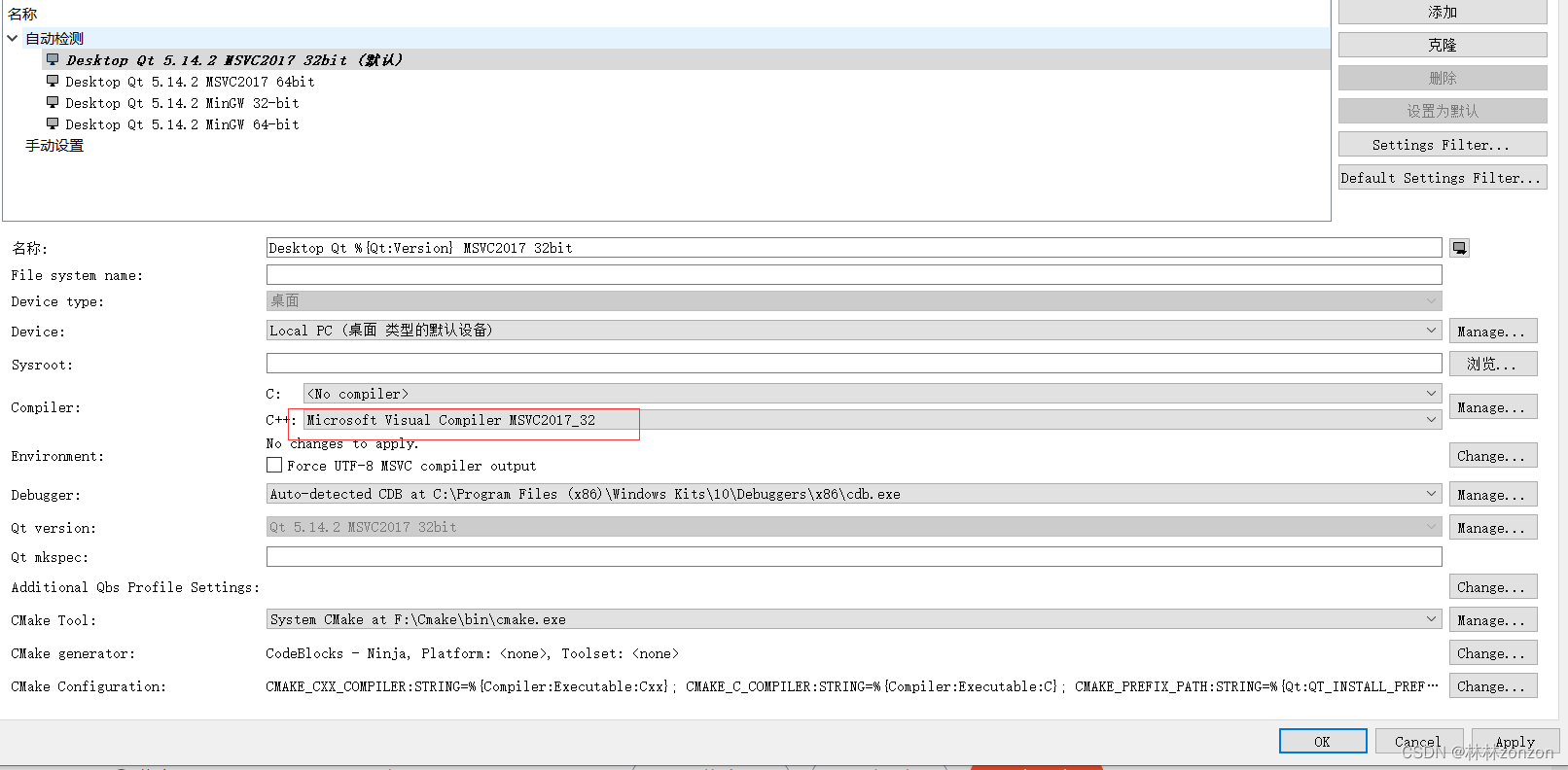

 配置一个32bit和一个64bit的，配置信息如下：【名称可以随便取】

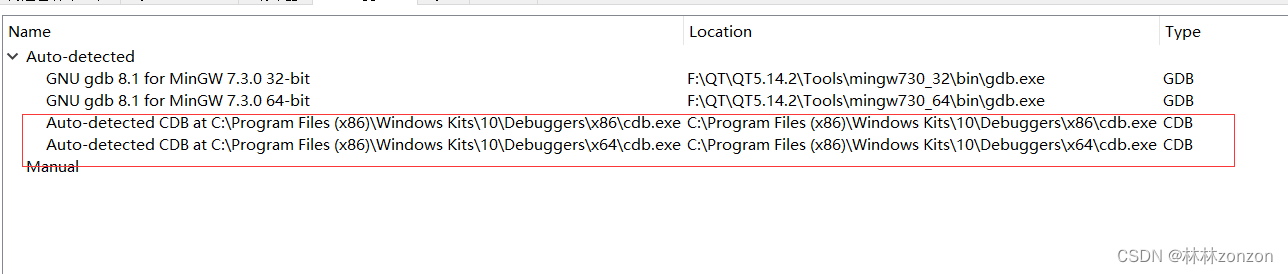

 选择Debugger,查看是否拥有下面两个调试器。

 没有就得去下载【应该一般都是有的】

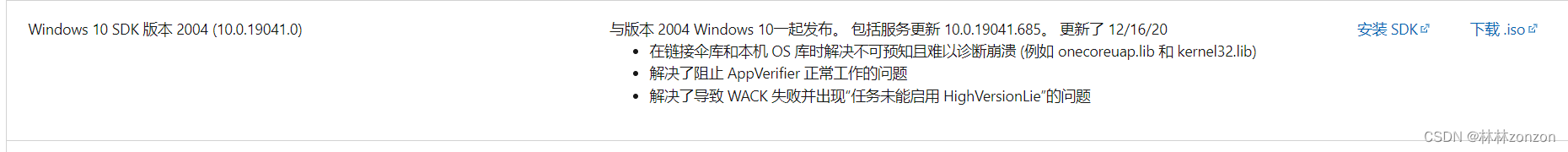

Windows SDK 和模拟器存档 | Microsoft Developer

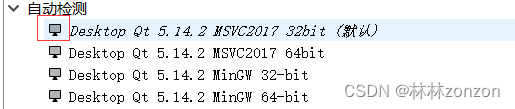

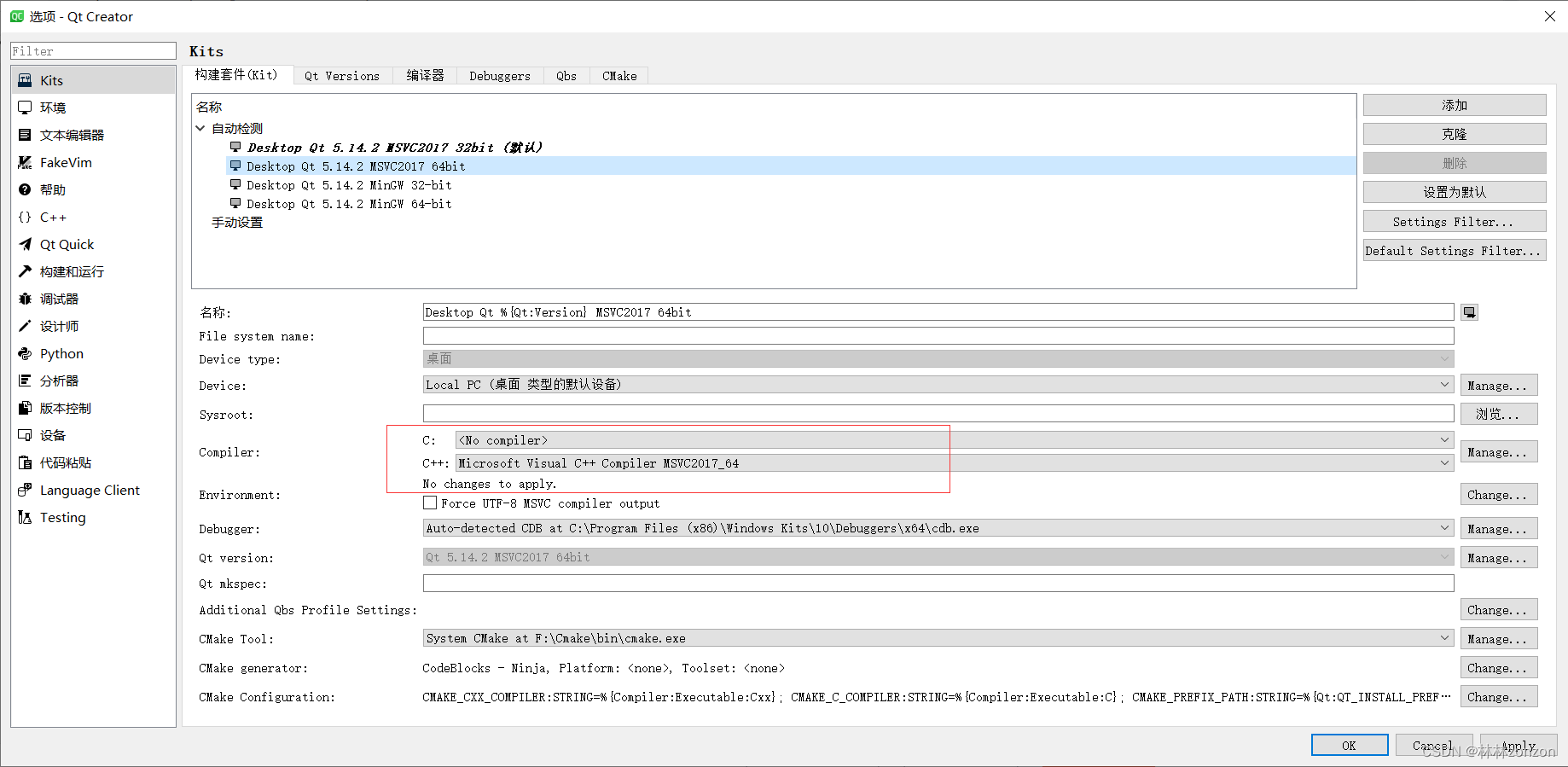

 在构建套件里面对msvc2017 32和64-bit进行配置,C++选择我们之前对应配置的即可。



1.1.3 配置环境变量

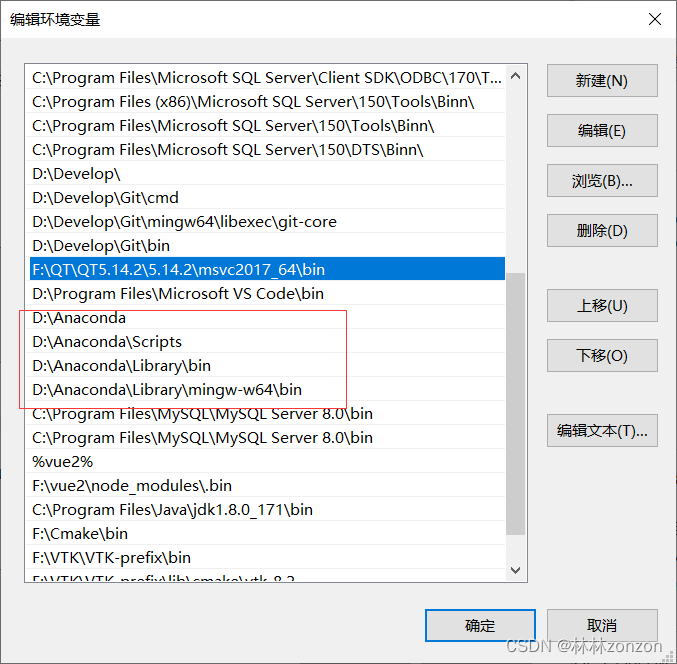

这里要注意，如果你python用过QT，一定要把QT环境变量的位置放在python路径的前面，不然最后运行程序的时候会报错。

“Qt无法定位程序输入点QXXXX于动态链接库XXXX”

1.2 VTK8.2.0和Cmake

1.2.1 软件下载地址

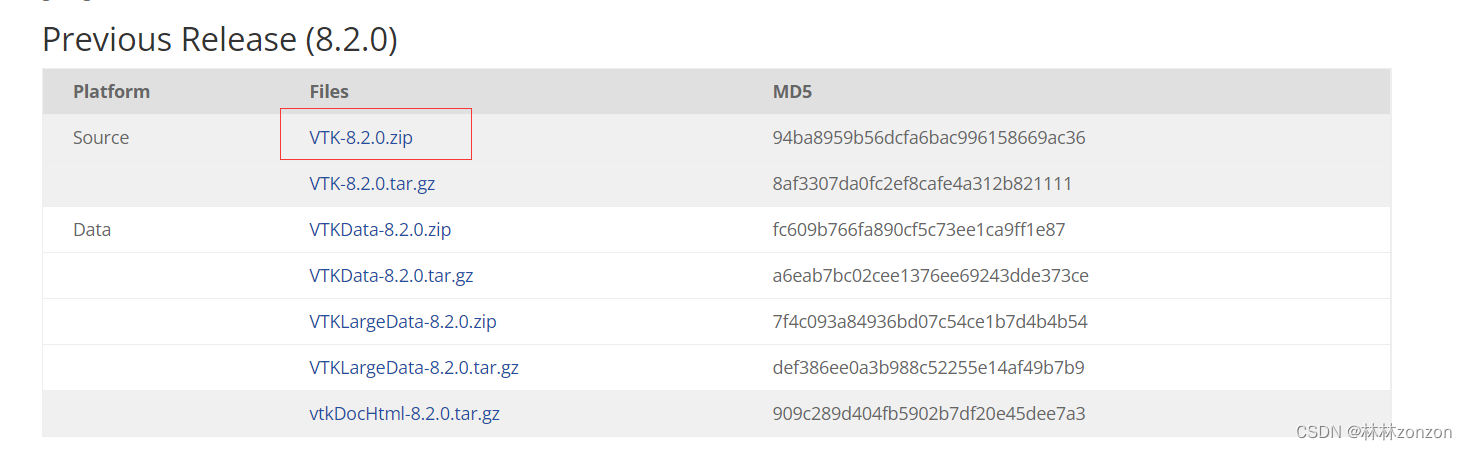

vtk下载地址：Download | VTK

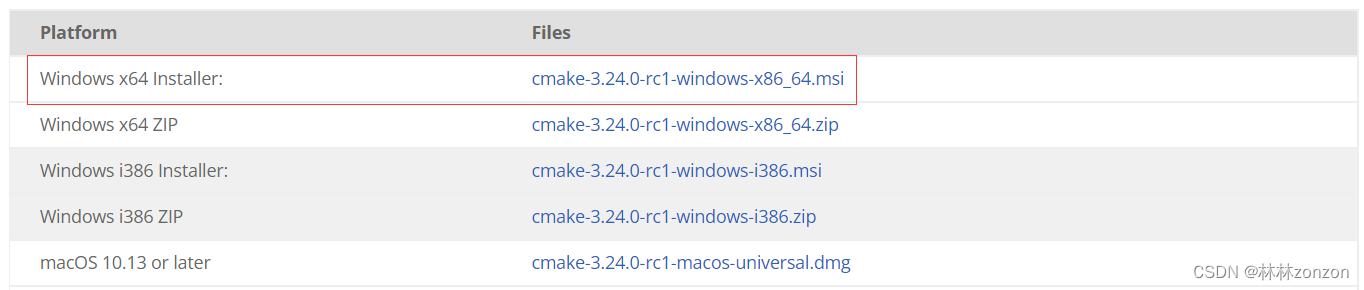

Cmake下载地址：Download | CMake

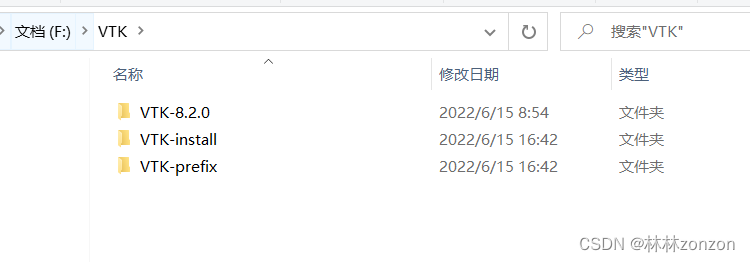

 vtk下好后找一个位置解压VTK-8.2.0，同时在同一目录下新建VTK-install，和VTK-prefix。

二、Cmake+Vs2019编译vtk

2.1 Cmake配置

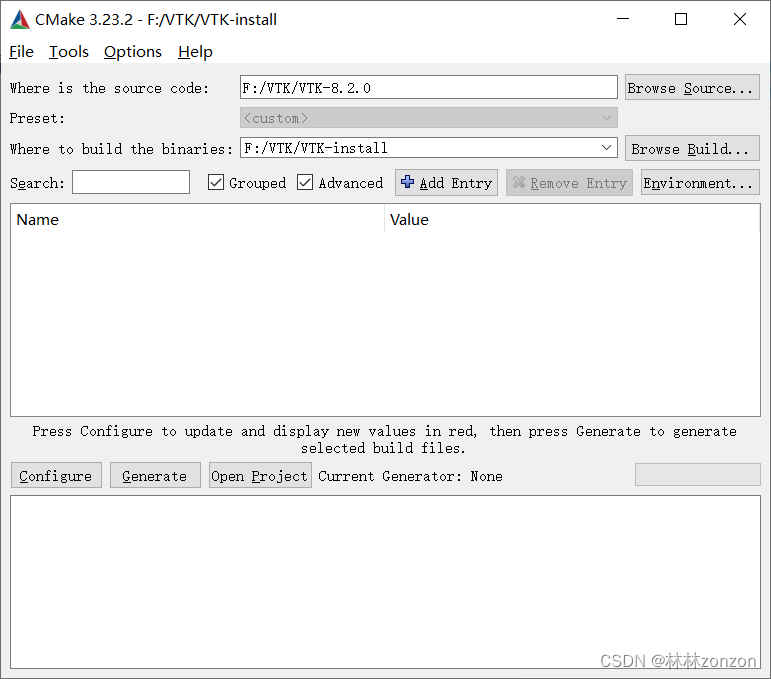

以管理员的身份运行Cmake，文件源为vtk-8.2.0，输出到我们新建的vtk-install里面，grouped和advanced的✔要点上，不然看着很乱。

之后再点击config。

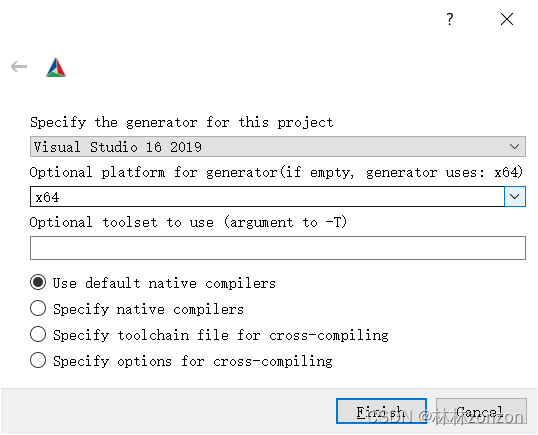

选择配置如下

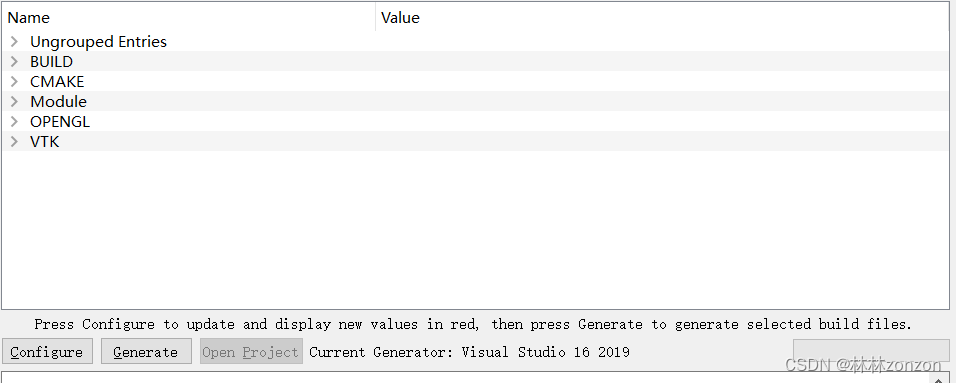

生成完成之后勾选一些需要编译的东西。

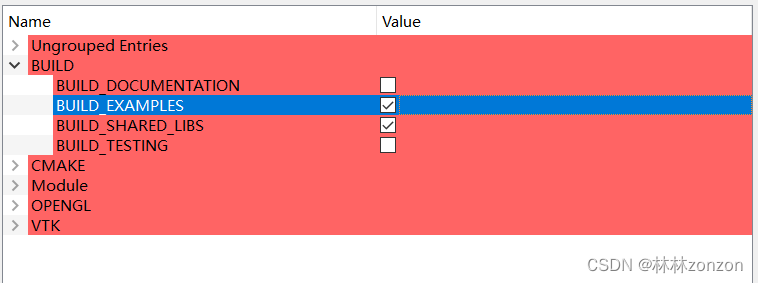

BUILD里面把BUILD_EXAMPLES打✔，最好不要✔BUILD_TESTING，虽然据说把这个打上勾不会出现可能出现的编译路径错误，但是会大大增加vs编译的时间。

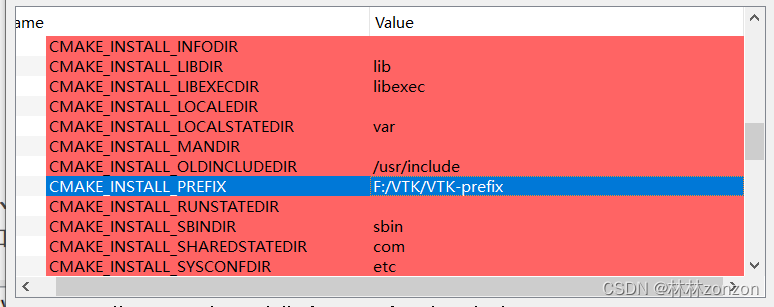

 CMAKE里面在CMAKE_INSTALL_PREFIX的路径，选择为我们之前新建的VTK-prefix文件

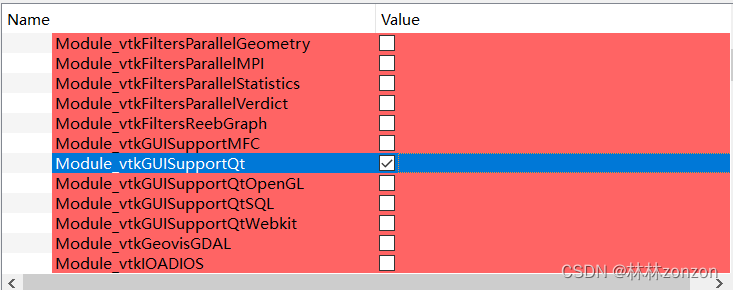

Module里面勾选vtkGUISupportQt即可

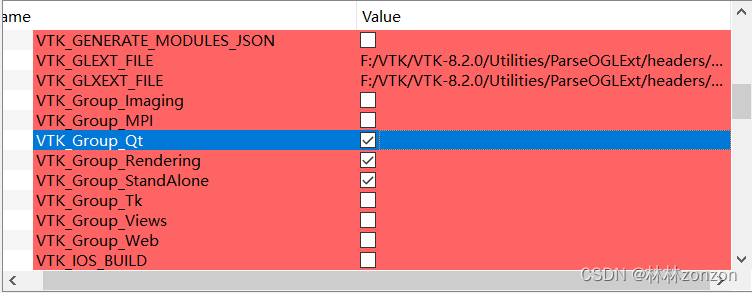

 VTK里面勾选VTK_Group_QT即可



 之后点击configure再次进行编译

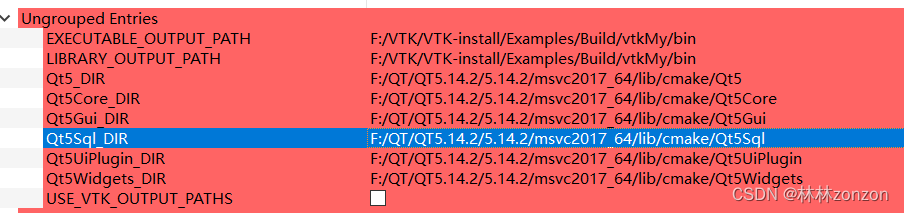

注意这里的地址一定要同你QT中msvc2017-64/lib/cmake的地址一样，如果你环境变量没问题，这里就不会有问题。

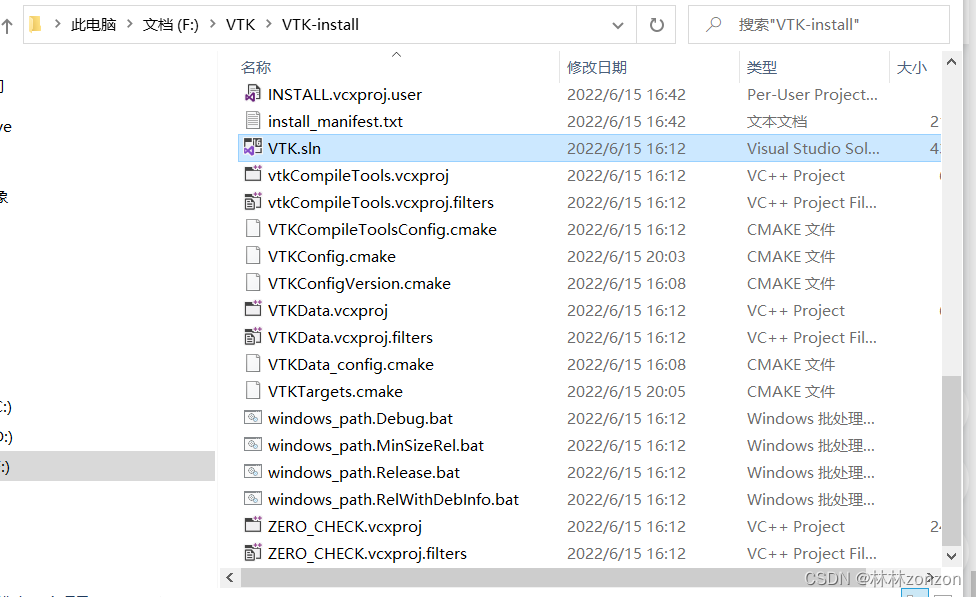

 再次点击configure，如果全是白色的，就点击Genrate，等待一会儿，生成完成后，点击open project。或者点击vtk-install里面的VTK-sln即可。

2.2 VS2019配置

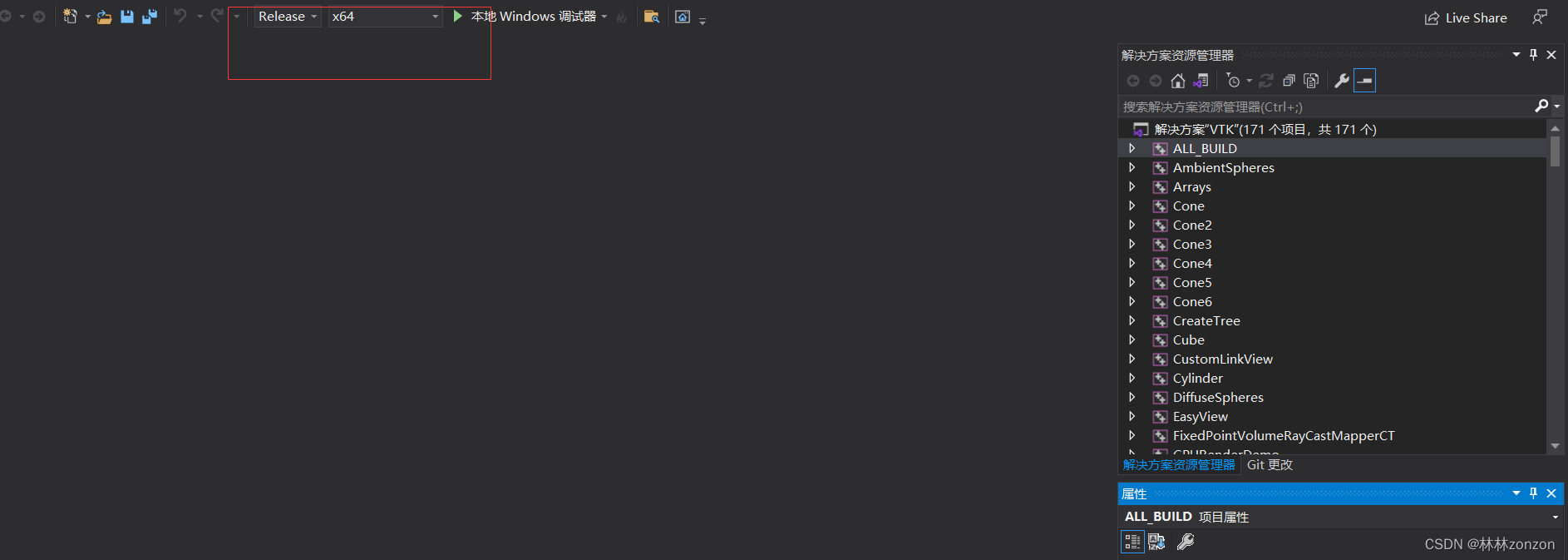

打开VS2019后，将顶部设置为Release和X64。

 点击左侧ALL BUILD，先点击设为启动项目，再点击生成即可。

 如果编译中出现：path use undefined Qpainter的错误，参考解决方式：

vtk8.2.0 + vs2019 + qt5.15.1编译_wangsen8的博客-CSDN博客

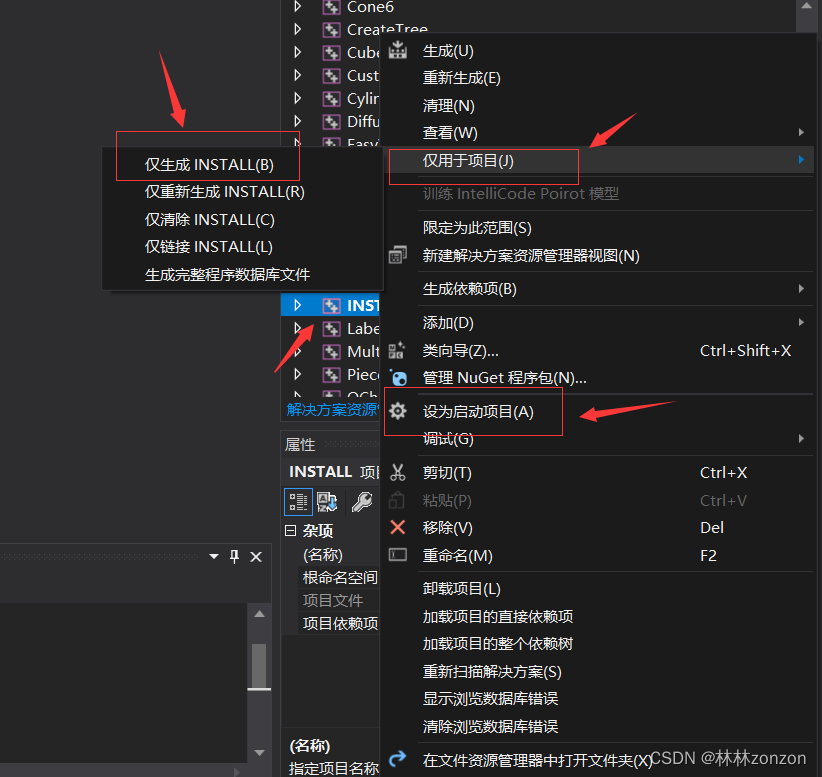

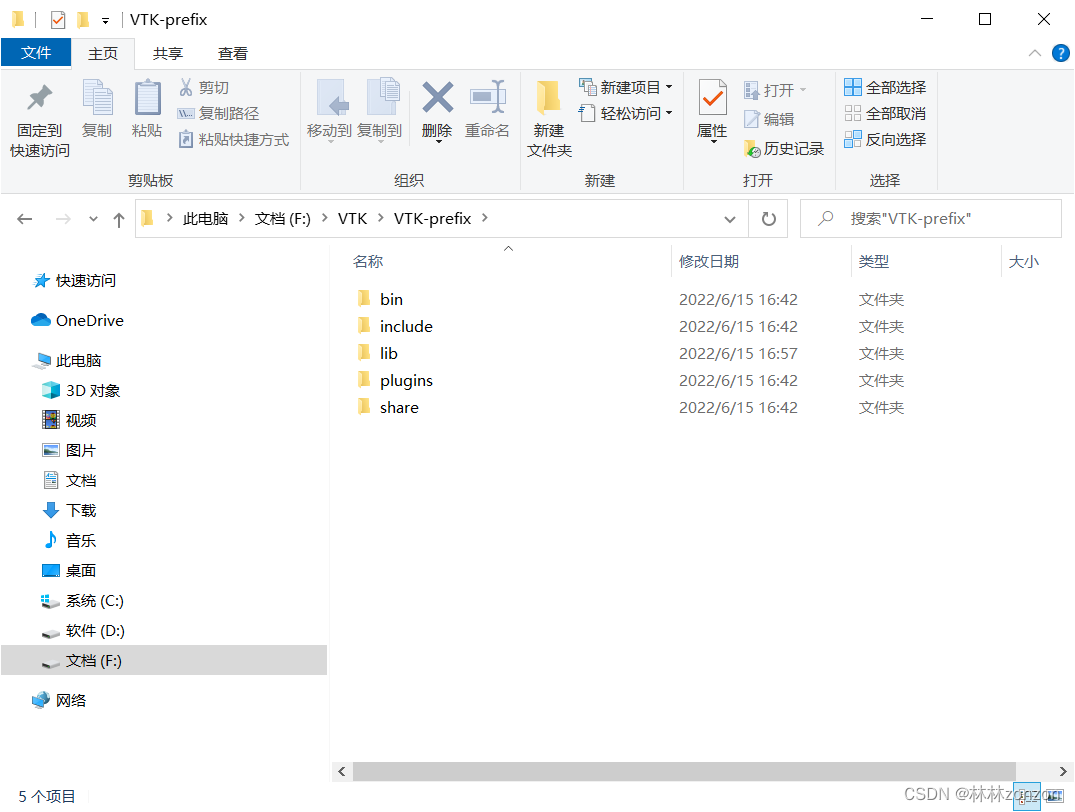

编译完成后，点击执行INSTALL，在vtk-prefix目录下会生成对应文件。

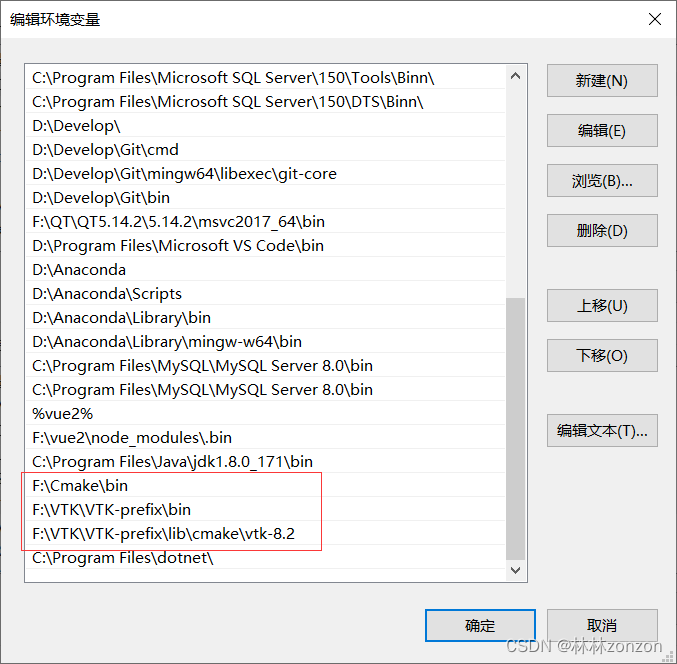

 将这个路径添加到环境变量中

将vtk-prefix位置【F:\VTK\VTK-prefix\plugins\designer】的QVTKWidgetPlugin.dll

 以及vtk-install位置【F:\VTK\VTK-install\lib\Release】 的QVTKWidgetPlugin.exp与
QVTKWidgetPlugin.lib

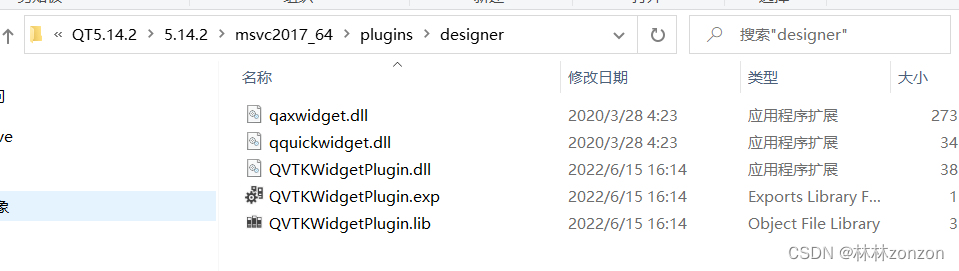

放到对应QT编译器msvc2017_64的文件目录下【F:\QT\QT5.14.2\5.14.2\msvc2017_64\plugins\designer】

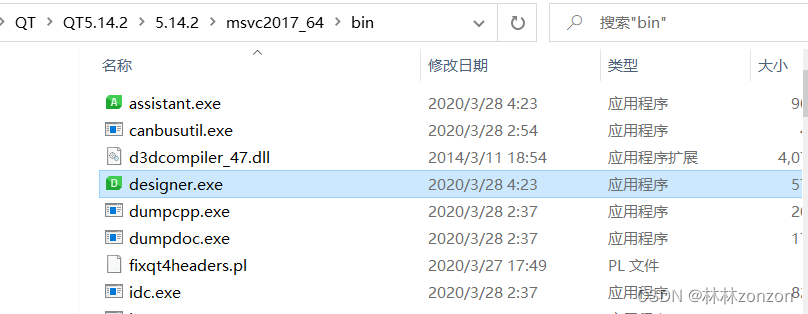

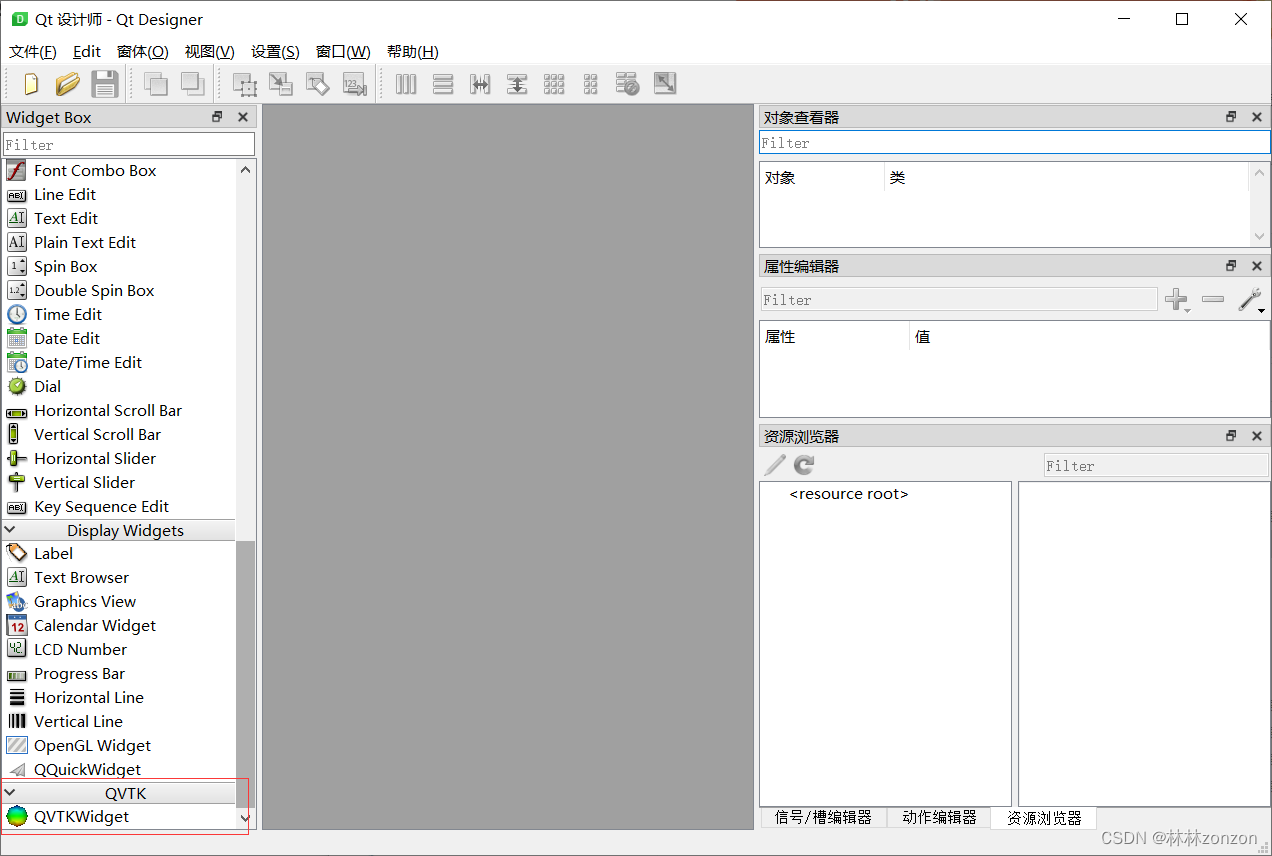

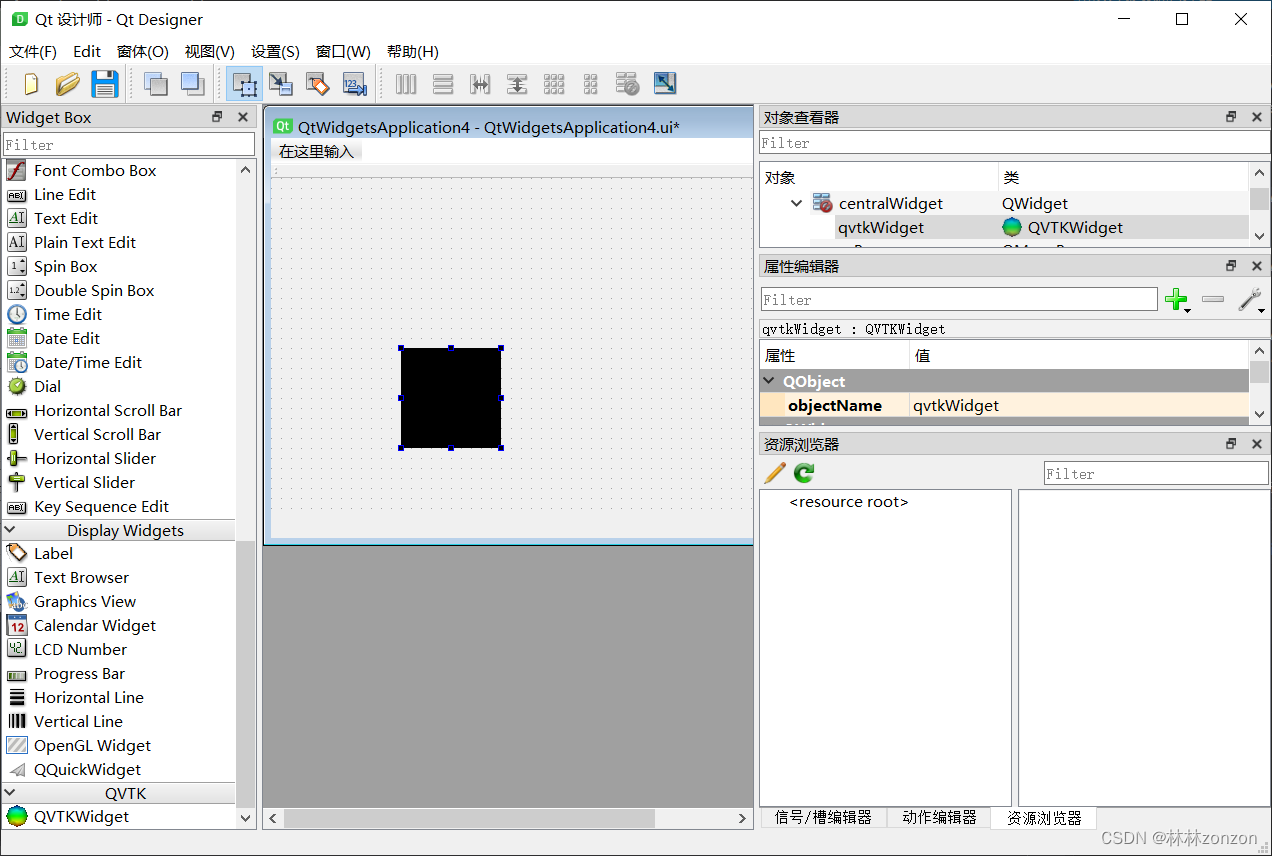

这个时候点击对应编译器msvc2017_64版本目录下【F:\QT\QT5.14.2\5.14.2\msvc2017_64\bin】的designer.exe，就可以看到对应的QVTK组件。



三、vs2019+QT配置

3.1  QT配置

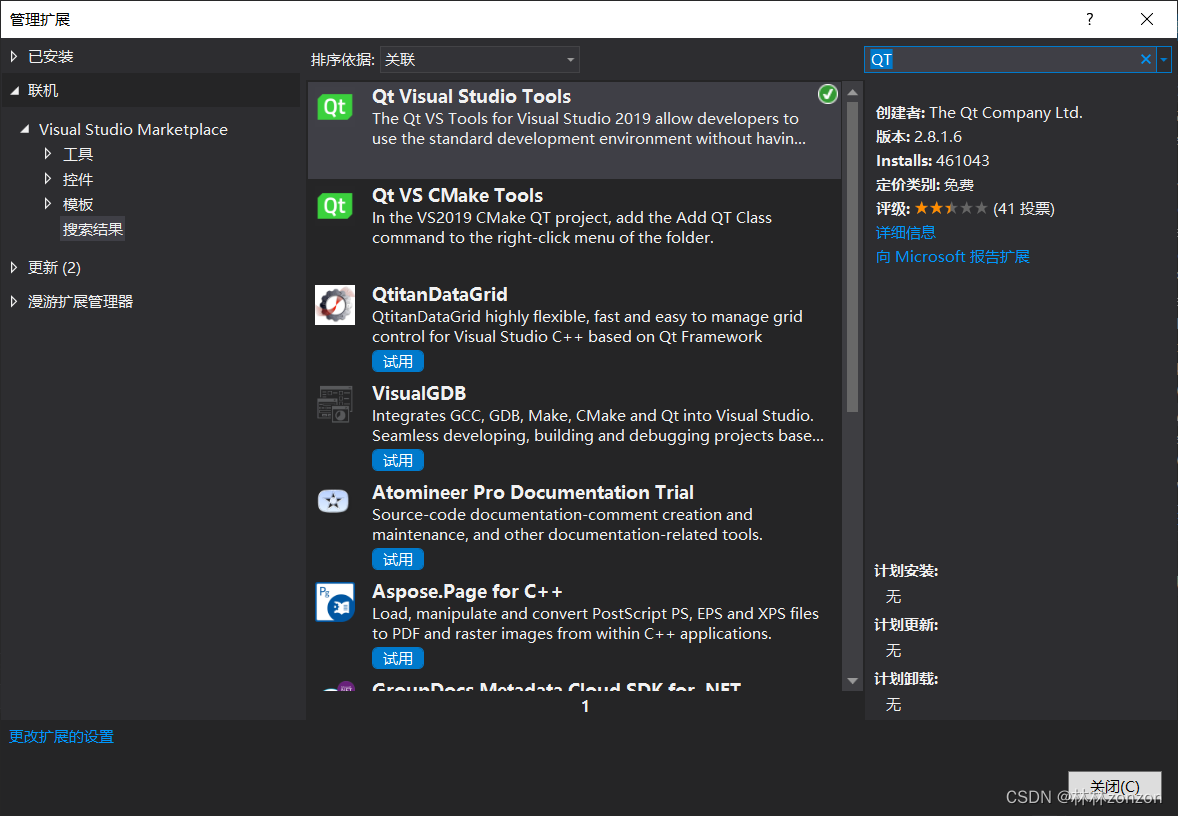

点击VS2019上方拓展->管理拓展，在对应界面搜索QT并安装即可。

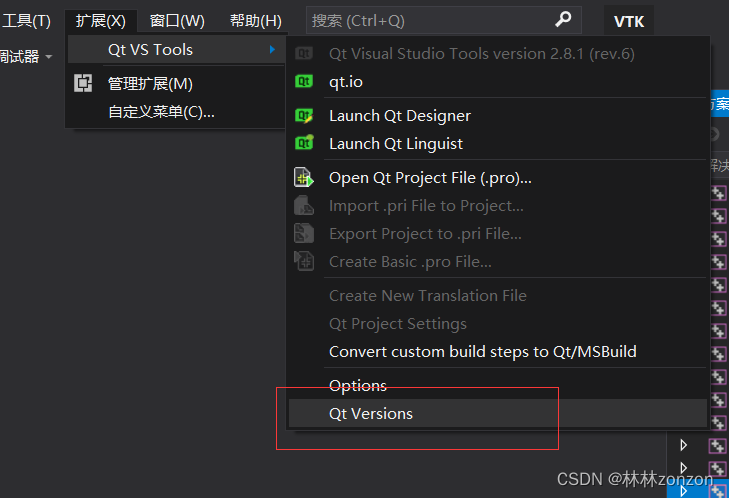

安装好后重启，在拓展里面的QT VS TOOLS里的QT Versions进行设置。

 Path设置成QT中的msvc2017_64位置即可。

 3.2 新建QT项目

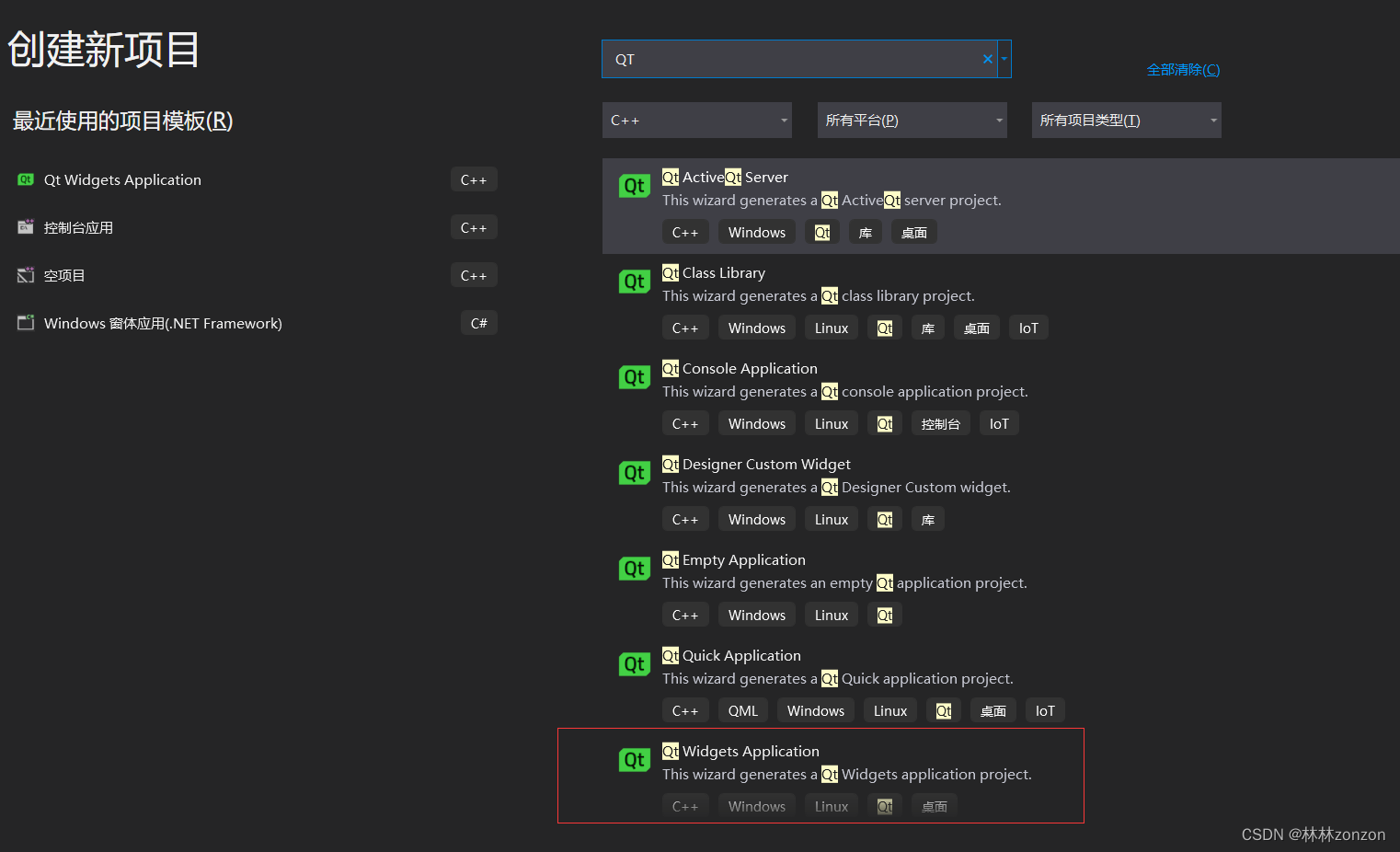

在新建项目中选择 Qt Widgets Application，一直点next即可。

 选择编译模式Release/x64

 点击Form Files下的QtWidgetsApplication.ui，如果出现无法打开ui文件

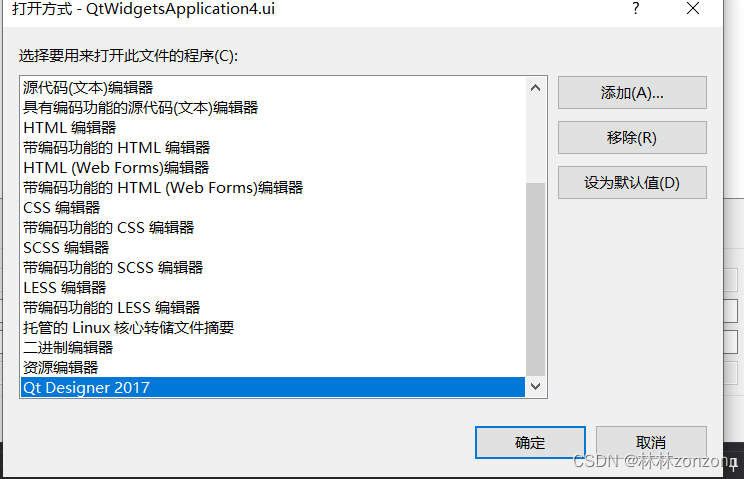

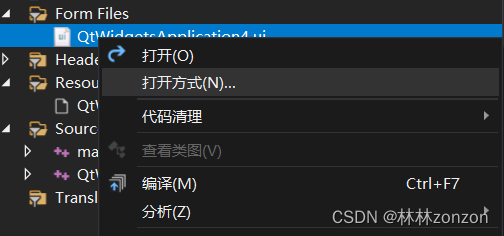

右键选择打开方式

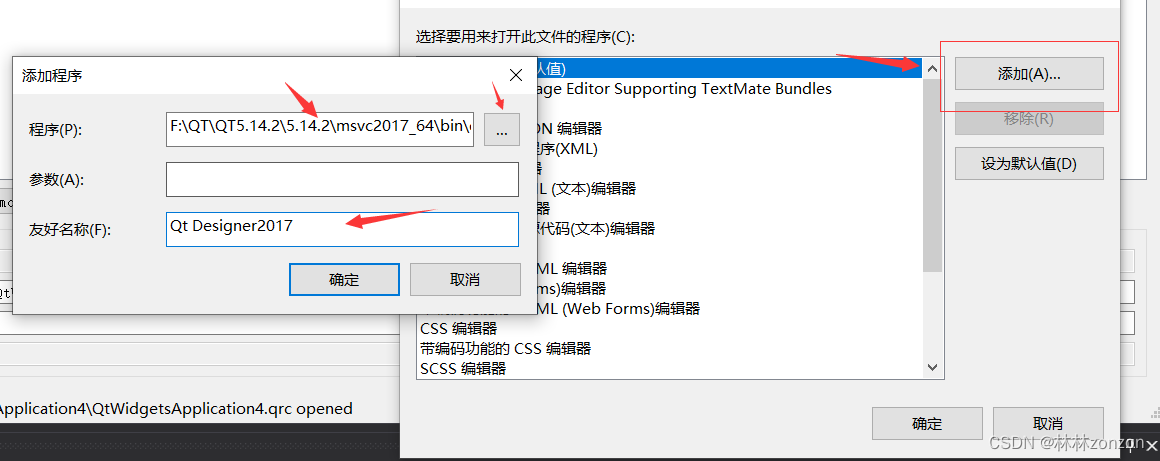

点击添加，程序选择对应编译器下面的designer.exe[F:\QT\QT5.14.2\5.14.2\msvc2017_64\bin\designer.exe]





再点击确定即可。



 点击项目右边的属性。

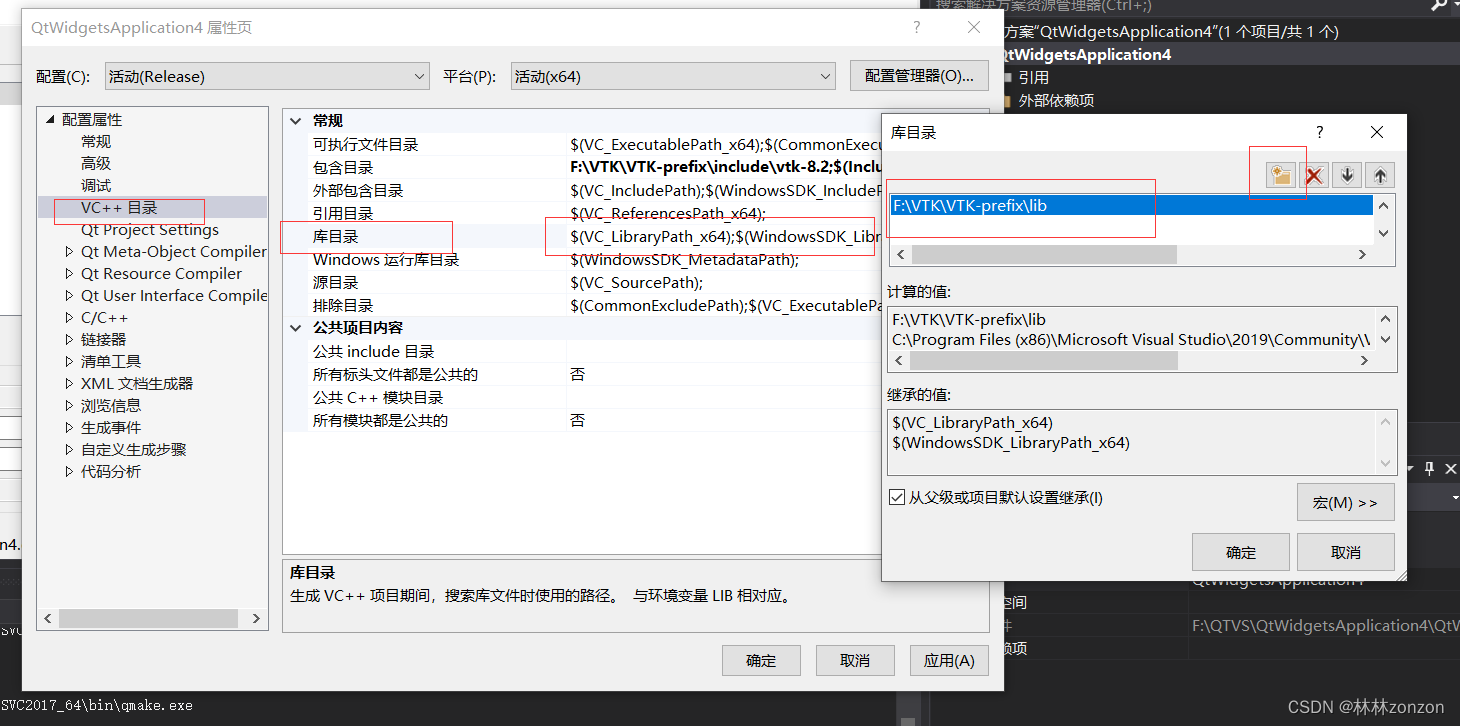

在VC++ 目录中，设置包含目录，将路径【F:\VTK\VTK-prefix\include\vtk-8.2】放入包含目录。

在VC++ 目录中，设置库目录，将路径【F:\VTK\VTK-prefix\lib】放入库目录。

来到F:\VTK\VTK-prefix\lib目录下

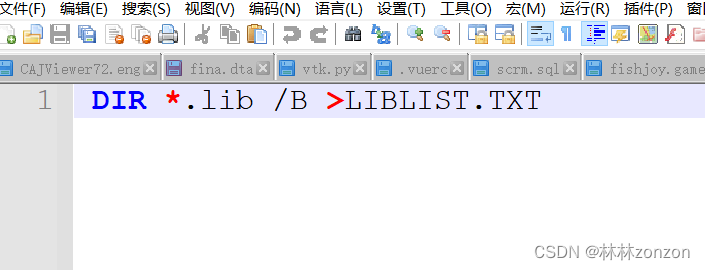

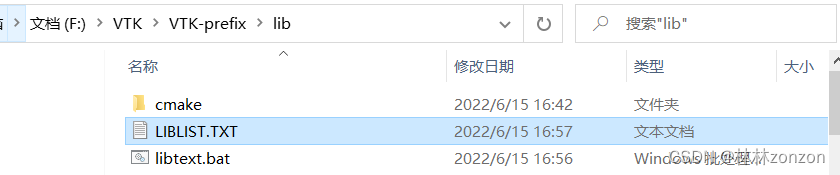

新建一个txt文件输入： DIR *.lib /B >LIBLIST.TXT，之后将文件名后缀改为bat，双击这个bat会再生成一个txt文件。

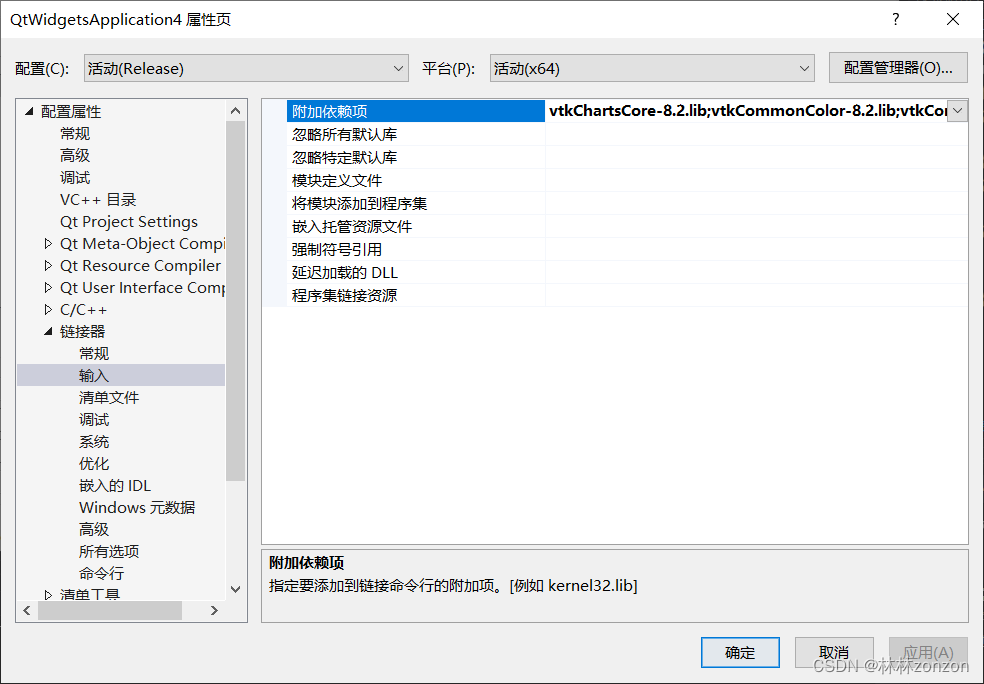

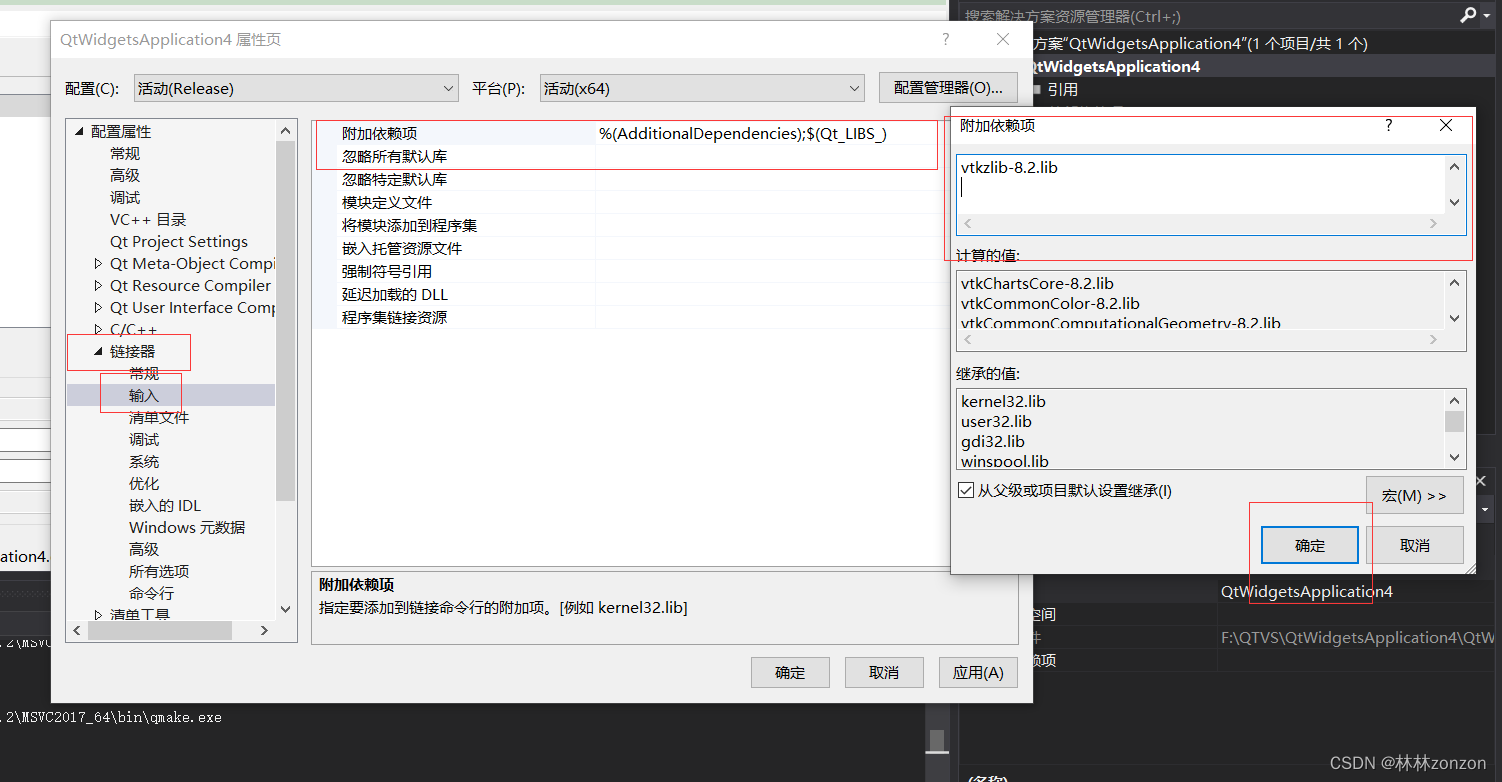

将这个txt文件中的内容全选复制，来到链接器的输入部分，编辑附加依赖项，将刚才复制的全部放进去。



 点击应用

 在右侧main.cpp放入我们的测试代码：

#include <QApplication>
#include <vtkSphereSource.h>
#include <vtkPolyData.h>
#include <vtkSmartPointer.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderWindow.h>
#include <vtkRenderer.h>
#include <vtkRenderWindowInteractor.h>
#include "vtkAutoInit.h"
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);
int main(int argc, char *argv[])
{
    vtkSmartPointer<vtkSphereSource> sphereSource =vtkSmartPointer<vtkSphereSource>::New();
    sphereSource->SetCenter(0.0, 0.0, 0.0);
    sphereSource->SetRadius(5.0);
    vtkSmartPointer<vtkPolyDataMapper> mapper =vtkSmartPointer<vtkPolyDataMapper>::New();
    mapper->SetInputConnection(sphereSource->GetOutputPort());
    vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();
    actor->SetMapper(mapper);
    vtkSmartPointer<vtkRenderer> renderer =vtkSmartPointer<vtkRenderer>::New();
    vtkSmartPointer<vtkRenderWindow> renderWindow =vtkSmartPointer<vtkRenderWindow>::New();
    renderWindow->AddRenderer(renderer);
    vtkSmartPointer<vtkRenderWindowInteractor> renderWindowInteractor =vtkSmartPointer<vtkRenderWindowInteractor>::New();
    renderWindowInteractor->SetRenderWindow(renderWindow);
    renderer->AddActor(actor);
    renderer->SetBackground(.3, .6, .3);
    renderWindow->Render();
    renderWindowInteractor->Start();
    return EXIT_SUCCESS;
}

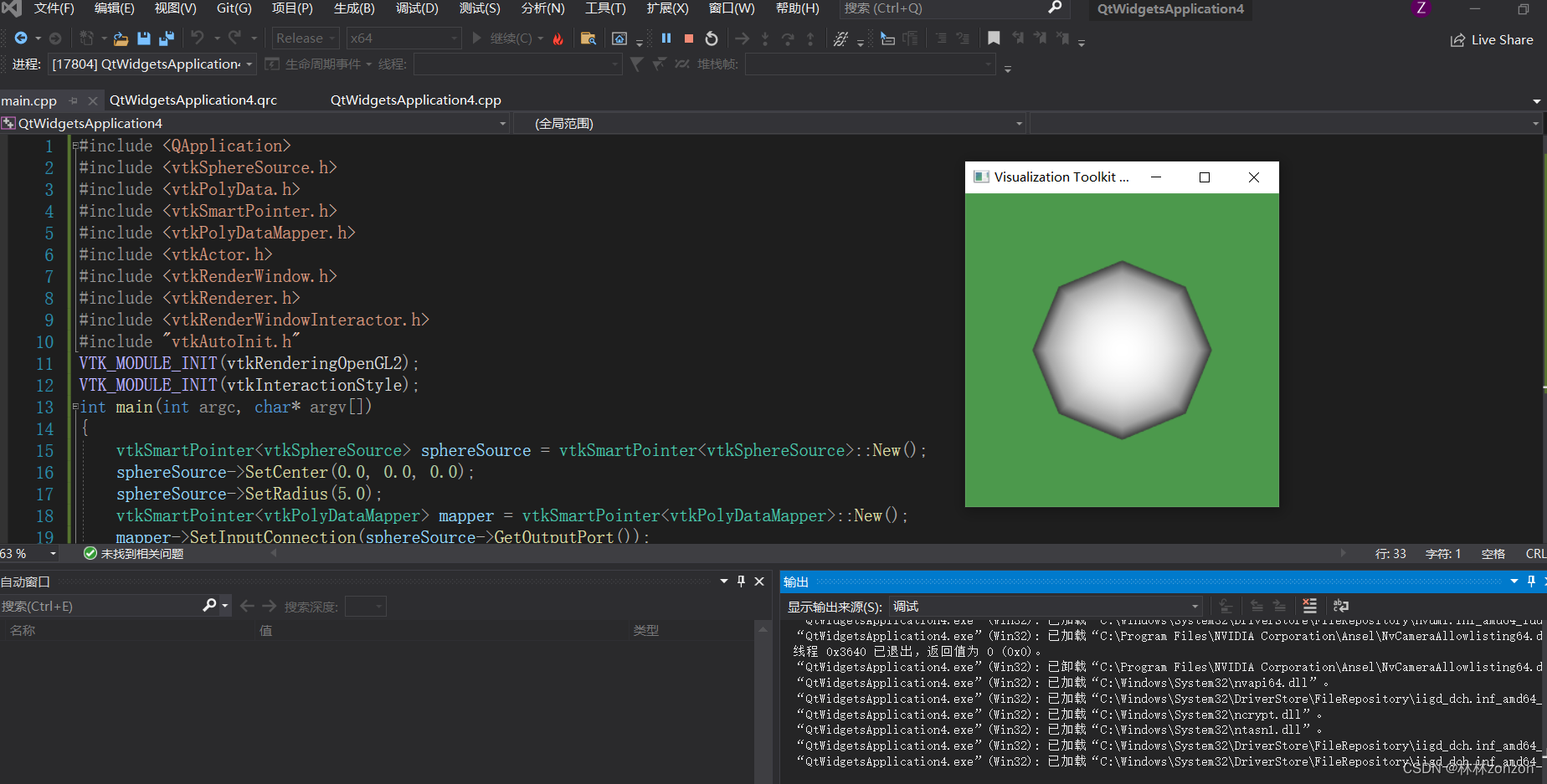

点击运行

（1）如果编译最后出现报错：“ 由于找不到tbb.dll,无法继续执行代码”

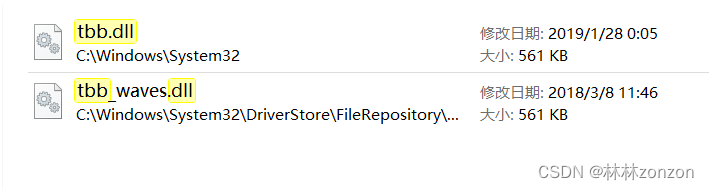

这个是因为C:\Windows\System32下面少了tbb.dll文件。解决方式是喊个电脑是好的把这个文件发给你，不过微信好像不能发这个文件，我是用U盘拷的实验室的哥们儿的。

把别人正常电脑的C:\Windows\System32下面的tbb_waves.dll文件拷下来，复制到我们的电脑，改成tbb.dll即可正常运行。

（2）如果编译报错为：找不到Qt无法定位程序输入点QXXXX于动态链接库XXXX问题

那么就是环境变量顺序的错误。

解决方式：

Qt无法定位程序输入点QXXXX于动态链接库XXXX问题的解决方法_苏瓜皮的博客-CSDN博客

四、总结

真的很烦，这个东西，因为系统文件dll的缺失和之前python安装过PYQT的原因卡了我三天才把这个配好，真的吐了，之后还有两个月的开发周期，我真的会谢🤮
