基于点云的圆柱体检测：完整流程与参数详解（Open3D + 自定义 RANSAC + 区域生长）

在工业环境、建筑建模、机器人感知等场景中，圆柱体（如管道、立柱）是常见结构之一。如何从复杂的点云数据中准确检测出这些结构，是计算机视觉和3D感知中的重要课题。

本文将详细解析一套基于 Open3D 实现的点云圆柱检测系统，包括完整流程、关键参数配置与背后的原理。最终实现 高鲁棒性 + 可视化反馈 + 准确几何验证 的目标。

圆柱检测流程

1. 读取点云

2. 体素下采样

3. RANSAC 地面分割

4. 区域生长提取候选区域（法向量聚类）

5. 基于法向量和自定义 RANSAC 拟合圆柱模型

6. 几何特征验证（半径、高度、表面点分布）

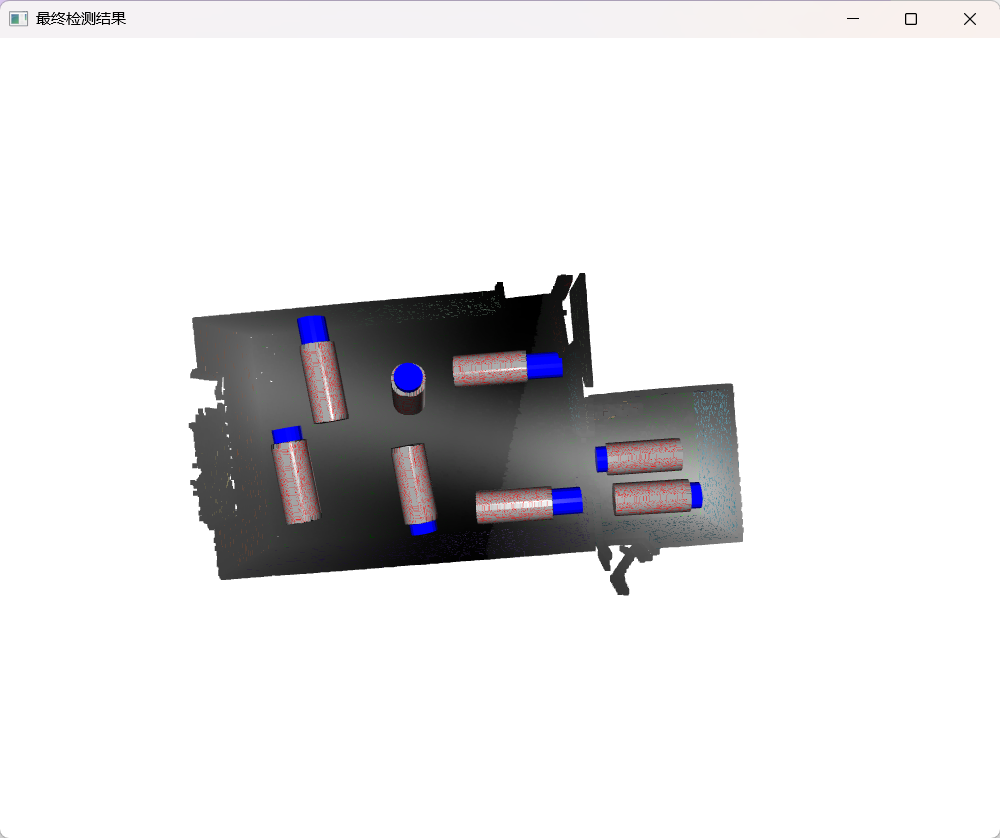

7. 可视化检测结果

1. 点云预处理

• 通过体素栅格（Voxel Grid）采样，每个立方体保留一个代表点

• voxel_size 控制采样精度，越小越精细，但处理成本越高

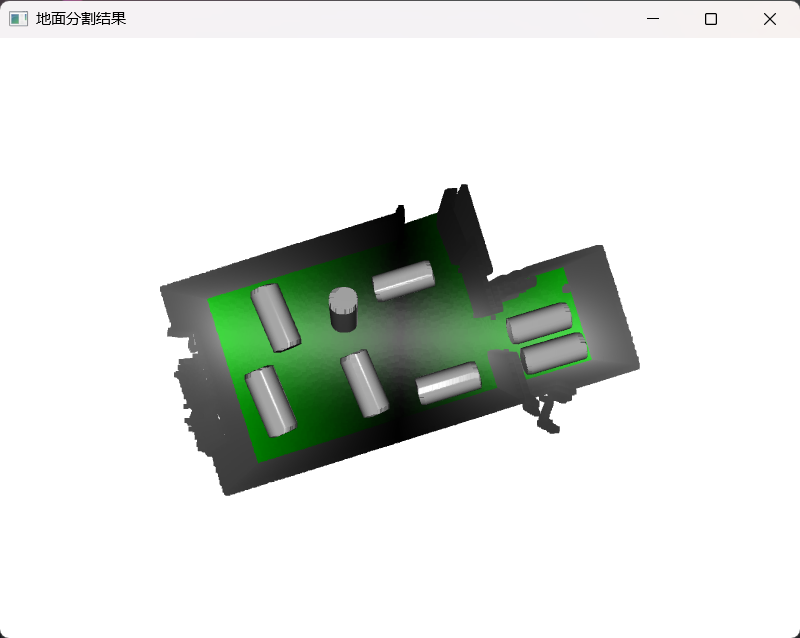

2. 地面提取（平面分割）

• 使用 RANSAC 拟合平面

• distance_threshold 控制点到平面的容差

• 返回两个点云：

  • 地面点 ground

  • 非地面点 non_ground

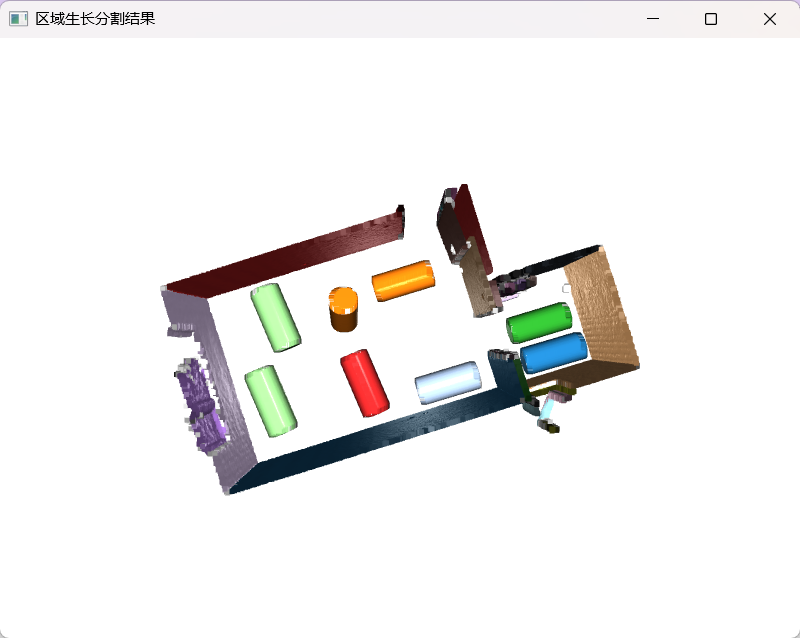

3. 区域生长分割（Region Growing）

region_growing_angle     法向量夹角阈值，控制生长范围

region_growing_min_points   每个区域最小点数，过滤噪声

原理：对于每个点，判断其邻域点法向量与自身法向量夹角是否小于阈值，若是则加入当前区域。

4. 圆柱拟合（自定义 RANSAC）

目的：在候选区域中通过 RANSAC 迭代拟合出圆柱模型

拟合过程：

• 从当前区域中随机采样 2~3 个点

• 使用法向量推导圆柱轴线方向与圆心点

• 利用几何公式计算半径

• 判断每个点到轴线的距离是否在半径 ± σ 之内，统计内点数量

• 迭代 ransac_iterations 次，选出最佳拟合模型

ransac_dist_threshold	点到模型距离阈值
ransac_sample_num	每次采样点数
ransac_sigma	模拟圆柱厚度的容差
ransac_iterations	拟合迭代次数
cylinder_radius_min/max	限定圆柱半径范围

5. 圆柱几何验证

目的：确保拟合结果符合真实场景的几何属性

验证点：

1. 半径容差：拟合的圆柱半径是否在预设范围内

2. 高度范围：圆柱有效高度（轴线投影）是否合理

3. 点密度一致性：计算半径标准差，确保圆柱不是“变形的”

4. 有效区域分布：限制分析范围在轴线中间区域，忽略上下端干扰

5. 圆柱表面点占比：大于 cylinder_min_inliers_ratio 视为有效

参数	含义
cylinder_radius_tolerance	半径波动容差
cylinder_min_height/max_height	限制圆柱高度
cylinder_min_inliers_ratio	圆柱点占整个簇的比例
cylinder_axial_ratio	用于分析的轴线有效长度比例

该方案适用场景

• 工业场景中管道结构检测

• BIM / 建筑建模中立柱自动提取

• 室内机器人地图构建中柱子识别

• 激光雷达点云中目标检测前处理
