使用CANape查看blf数据

blf数据不像mf4那样自带信号数据库，因为它是记日志用的，一般情况下要尽可能的小，所以，解析blf数据要单独有个数据库文件，一般是dbc或者arxml，我这里用dbc做示范，解析之前要先加载dbc，当然具体操作其实很简单，只需要两步即可

第一，加载dbc

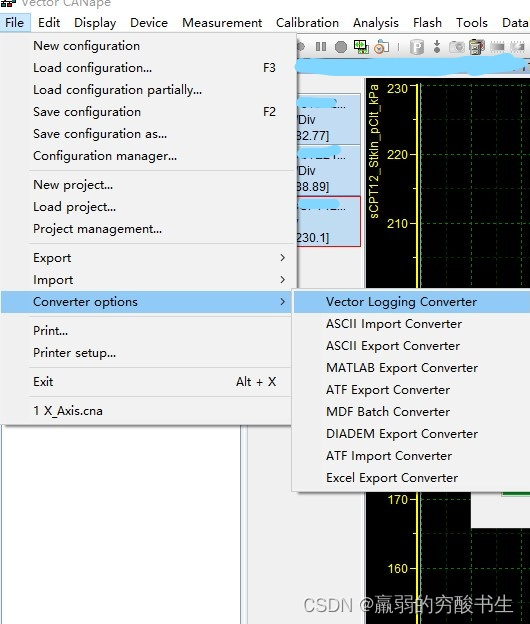

打开ape，依次点击File-->convert options->vector logging converter

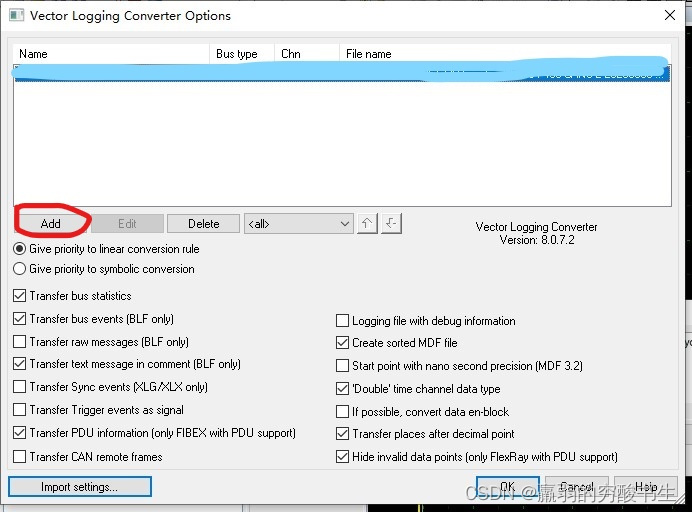

弹出加载dbc界面

点击add，选择要加载的dbc文件 ，点击ok关闭。

第二步，加载文件

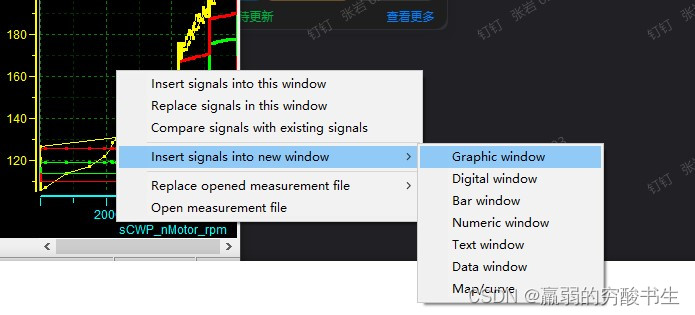

直接拖拽文件到绘图窗口，弹出下面界面，依次选择Insert signals into new window--> Graphic window.

 然后就会弹出信号界面了，跟打开mf4文件一样。



双击相应的信号就能看曲线了。

 ok，希望这篇博客对大家又帮助。
