电脑要安装Kepware软件，此实验用的版本为KEPServerEX 6.3（安装后需要购买授权，不过有一段时间的试用期，不影响实验）

Kepsever作为OPC UA服务器与PLC建立通讯，在VS2015中编写OPC UA客户端与Kepsever服务器进行通讯，从而读写PLC的tag值。

使用open62541需要首先获得相关的源文件和头文件，获取过程比较复杂，这里参考了网上别人发的教程。

参考文章链接：https://www.cnblogs.com/eatfishcat/p/11147242.html

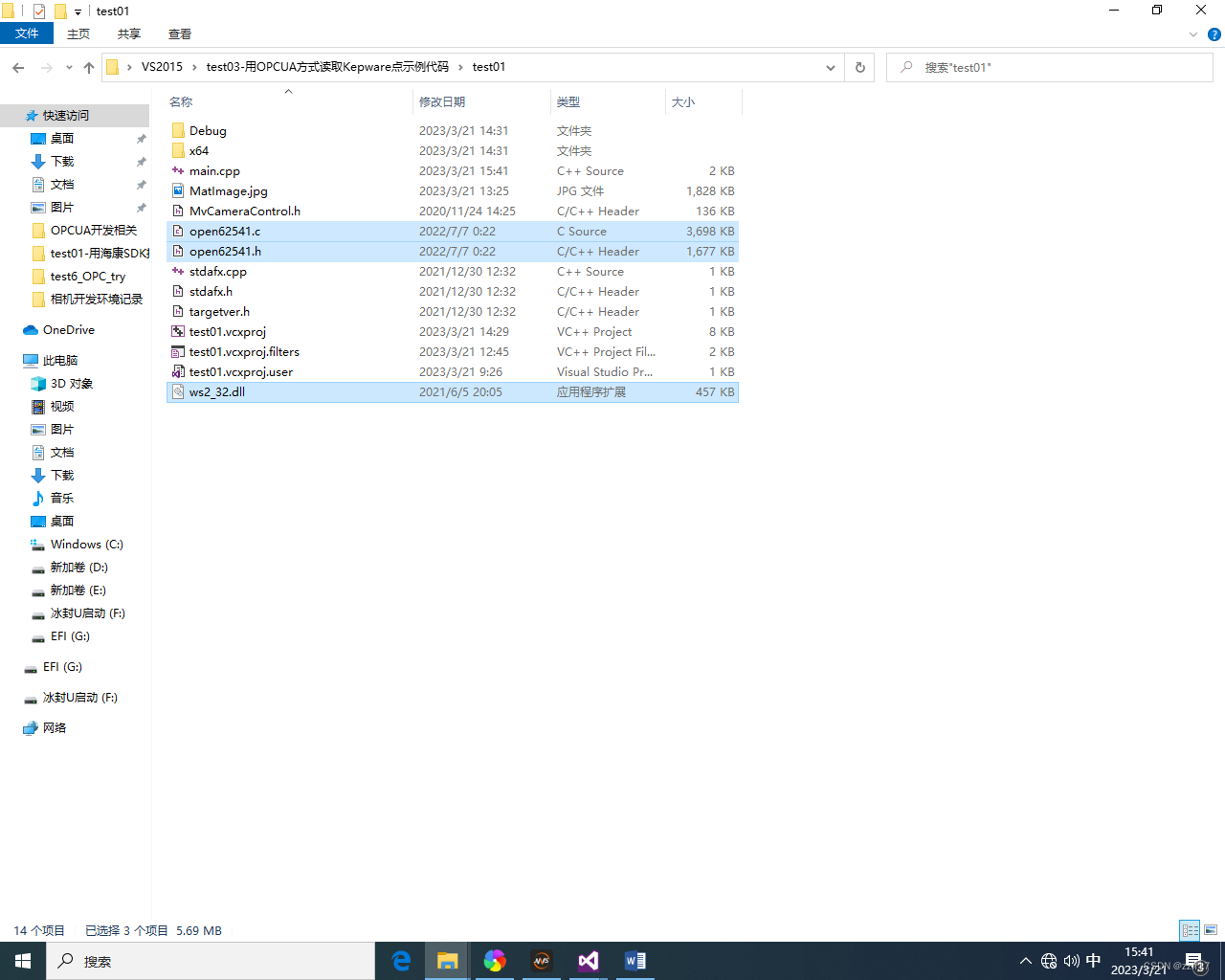

 按照以上文章介绍，将生成的open62541.h、open62541.c 拷贝到项目文件夹内

此外还需要所需lib包：WS2_32.Lib（opcua通讯用到的库，opcua使用socket通讯，需使用此库），添加#pragma comment(lib,"ws2_32.lib")  语句，有的文章说需要添加ws2_32.lib文件或ws2_32.dll到项目资源中，貌似影响不大

代码衔接上一篇，多了很多注释段，别介意）

// test01.cpp : 定义控制台应用程序的入口点。

#include "open62541.h"  //open62541头文件，opcua开源库文件
#pragma comment(lib,"ws2_32.lib")  //opcua通讯用到的库，opcua使用socket通讯，需使用此库

#include "stdafx.h"
#include <iostream>
#include<windows.h>   //使用Sleep(1000)延时函数头文件
#include <stdio.h>
#include <process.h>
#include <conio.h>
#include "string.h"

//#include <opencv2/opencv.hpp>   //opencv头文件
//#include<opencv2/core.hpp>
//#include<opencv2/imgproc.hpp>
//#include<opencv2/highgui.hpp>
//#include<opencv2/videoio.hpp>

using namespace std;  //使用命名空间
//using namespace cv;

/*声明全局变量*/
//VideoCapture capture;
UA_Client *client = UA_Client_new();  //opcua客户端结构体，用于与PLC通讯
UA_StatusCode status;  //用于存放opcua客户端执行操作后的状态反馈
/*主函数*/
int main()
{
	/*Mat img;
	Mat hsv;
	Mat hsvsplit[3];
	cv::namedWindow("test", WINDOW_FREERATIO);
	cv::namedWindow("test1", WINDOW_FREERATIO);
	cv::namedWindow("test2", WINDOW_FREERATIO);
	cv::namedWindow("test3", WINDOW_FREERATIO);
	cv::namedWindow("test4", WINDOW_FREERATIO);*/

	client = UA_Client_new();  //创建opcua客户端
	UA_ClientConfig_setDefault(UA_Client_getConfig(client));  //设置客户端为默认配置
	status = UA_Client_connect(client, "opc.tcp://127.0.0.1:49320");  //连接服务器，此处连接KEPServer，URL可以通过任务栏KEPServer软件右键，“OPC UA配置”查看
																	  //判断opcua客户端连接状态
	if (status != UA_STATUSCODE_GOOD)
	{
		cout << "Connect OPC UA Sever Failed" << endl;
		return 0;
	}
	else
	{
		cout << "Connect OPC UA Sever Successful" << endl;
	}

	//
	//capture = VideoCapture(0); //打开摄像头
	//capture.set(CAP_PROP_FRAME_WIDTH, 2448);  // 设置图像宽度
	//capture.set(CAP_PROP_FRAME_HEIGHT, 2048);  // 设置图像高度
	//capture.set(CAP_PROP_FPS, 5);  // 设置帧率
	//if (!capture.isOpened())
	//{
	//	cout << "open camera failed." << endl;
	//	capture.release();
	//	return 0;
	//}

	//
	//capture >> img;  //读取视频流中的一帧，写入img
	//cv::cvtColor(img, hsv, COLOR_BGR2HSV);
	//cv::split(hsv, hsvsplit);

	//cv::imshow("test", img);    //在窗口显示一张图片
	//cv::imshow("test1", hsv);
	//cv::imshow("test2", hsvsplit[0]);
	//cv::imshow("test3", hsvsplit[1]);
	//cv::imshow("test4", hsvsplit[2]);

	//cv::waitKey(0);          //等待键盘按下，再执行后面的程序
	//destroyAllWindows();
	//capture.release();
	UA_Client_delete(client);  //释放opcua client
	return 0;
}

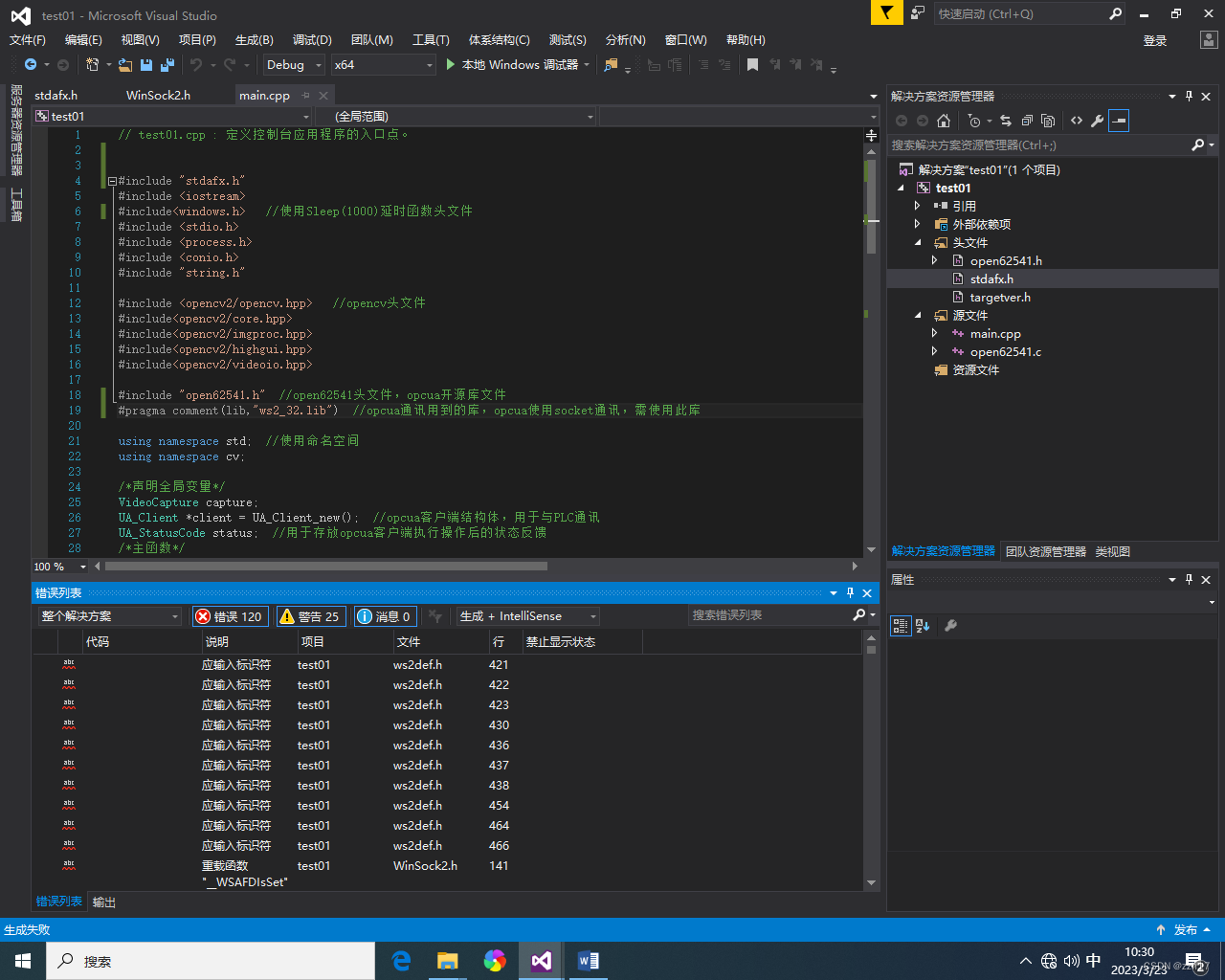

将OPC UA头文件及连接服务器语句添加到main程序中，调试有120个错误，原因是头文件位置不对，存在重复定义

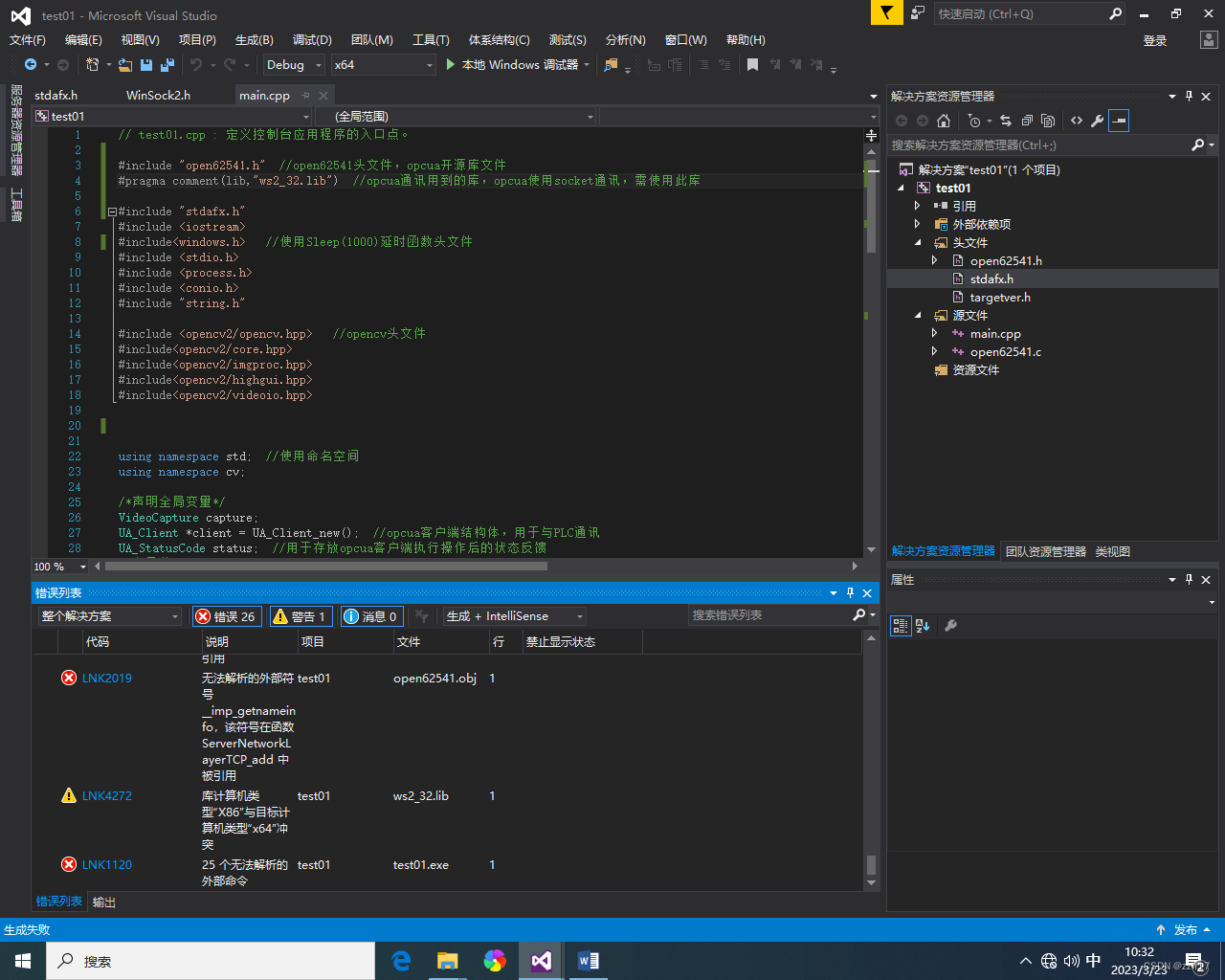

将头文件语句放到最上边，调试编译还有26个错误，原因是调试选择的x64平台，使用x86平台即可。这个问题没有解决，因为使用的opencv4.5.4要求必须是64位，不过我们后面使用Qt框架，Qt框架是跨平台的，应该可以消除此类错误。

调试平台切换为x86

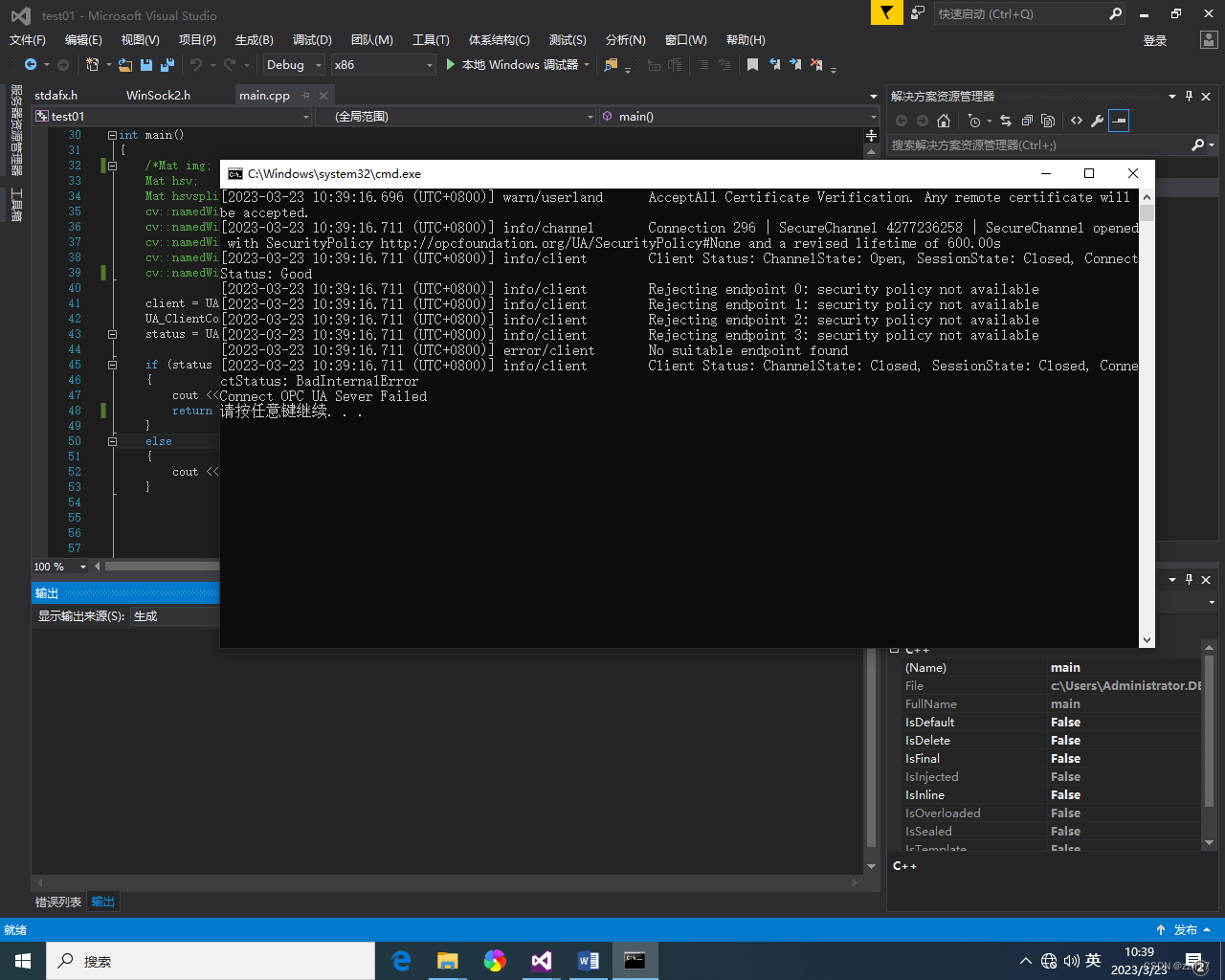

将头文件放到最上面，将opencv相关语句注释掉，只保留连接Kepsever服务器语句，调试后发现服务器连接失败

需要更改Kepsever相关的OPC UA配置

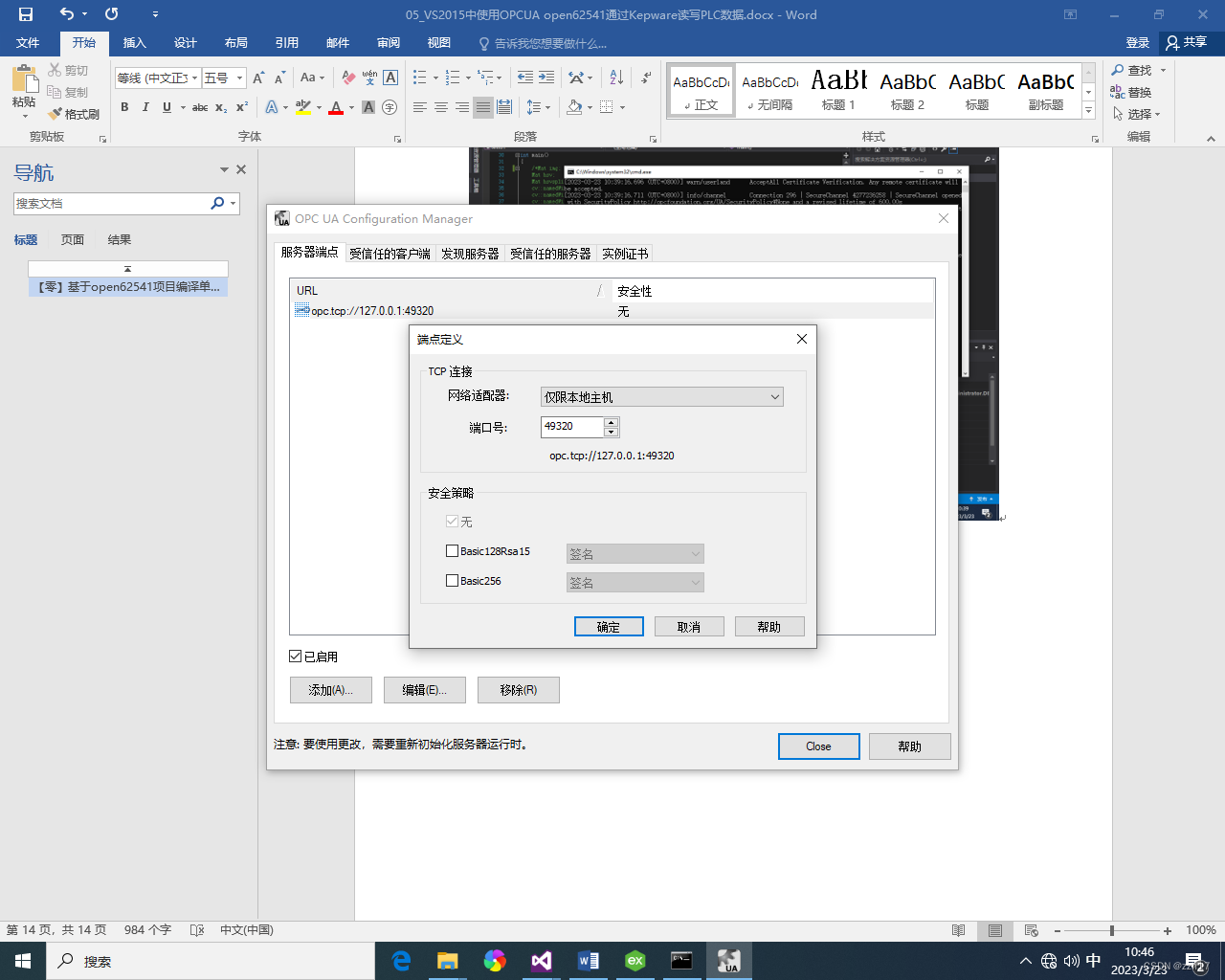

电脑右下角任务栏右键点Kepsever图标，点击OPC UA配置-安全策略点击“无”

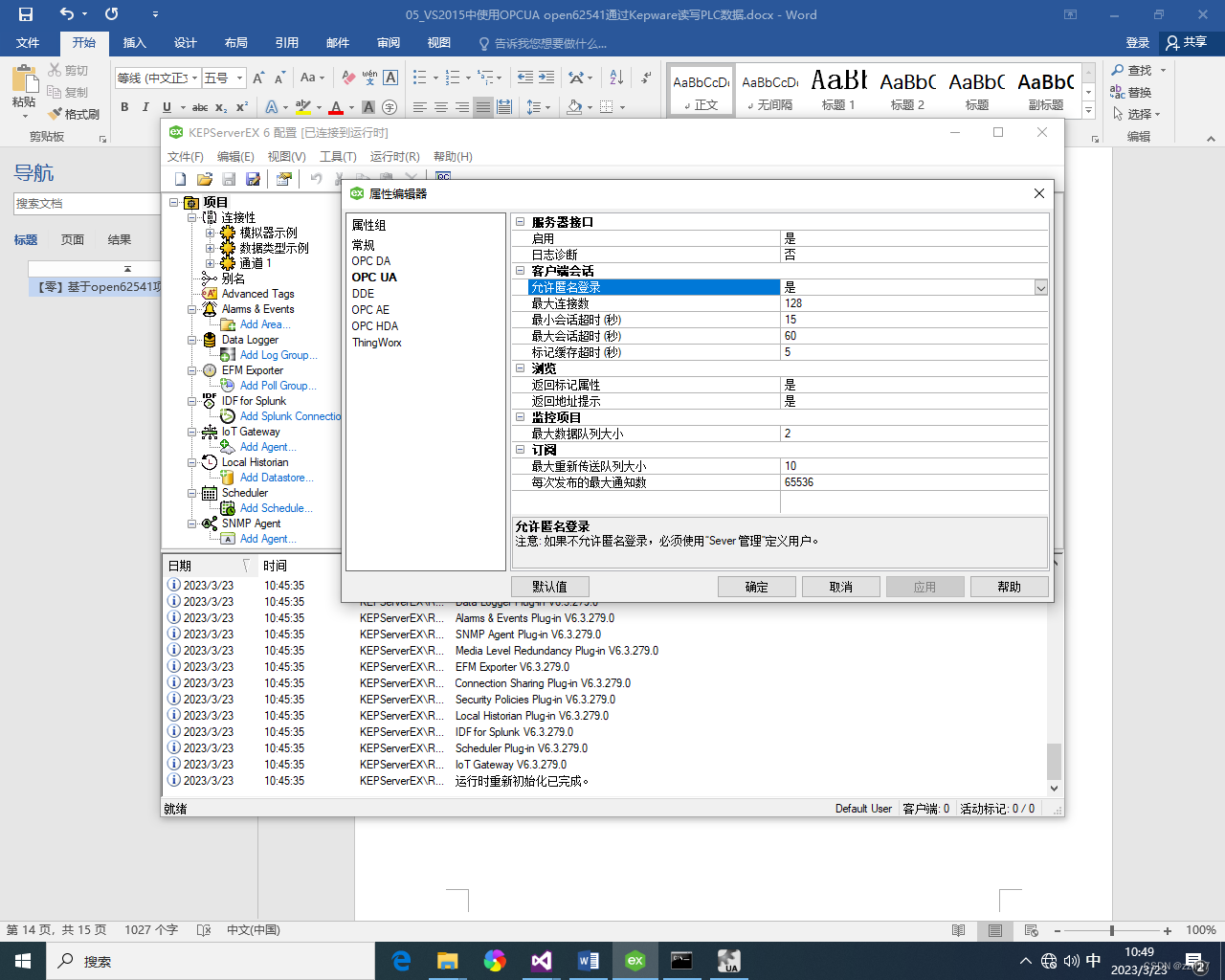

Kepsever软件中项目属性-OPC UA-允许匿名登录点“是”

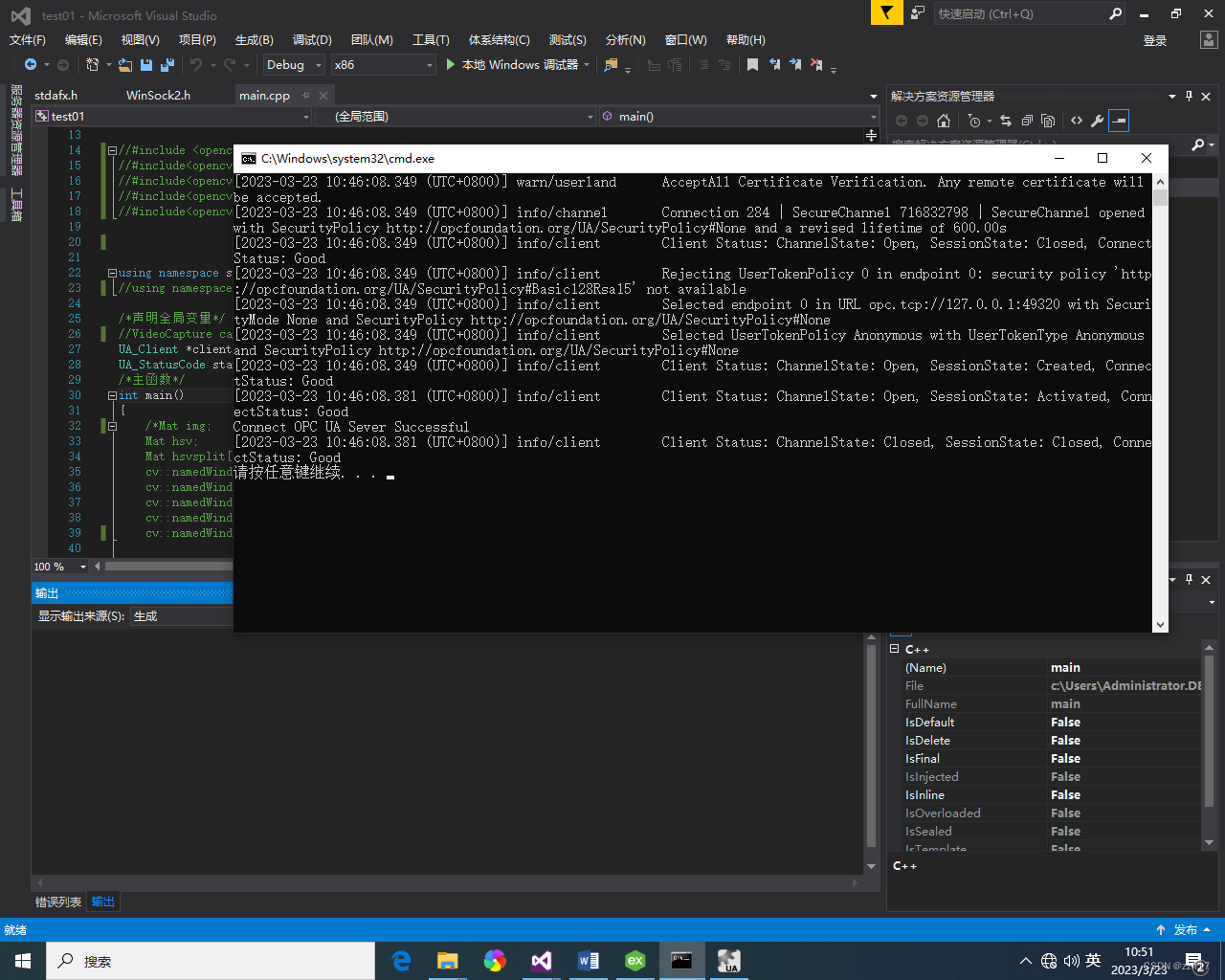

配置完后，重新初始化kepsever运行时，再在VS中调试运行，显示连接成功

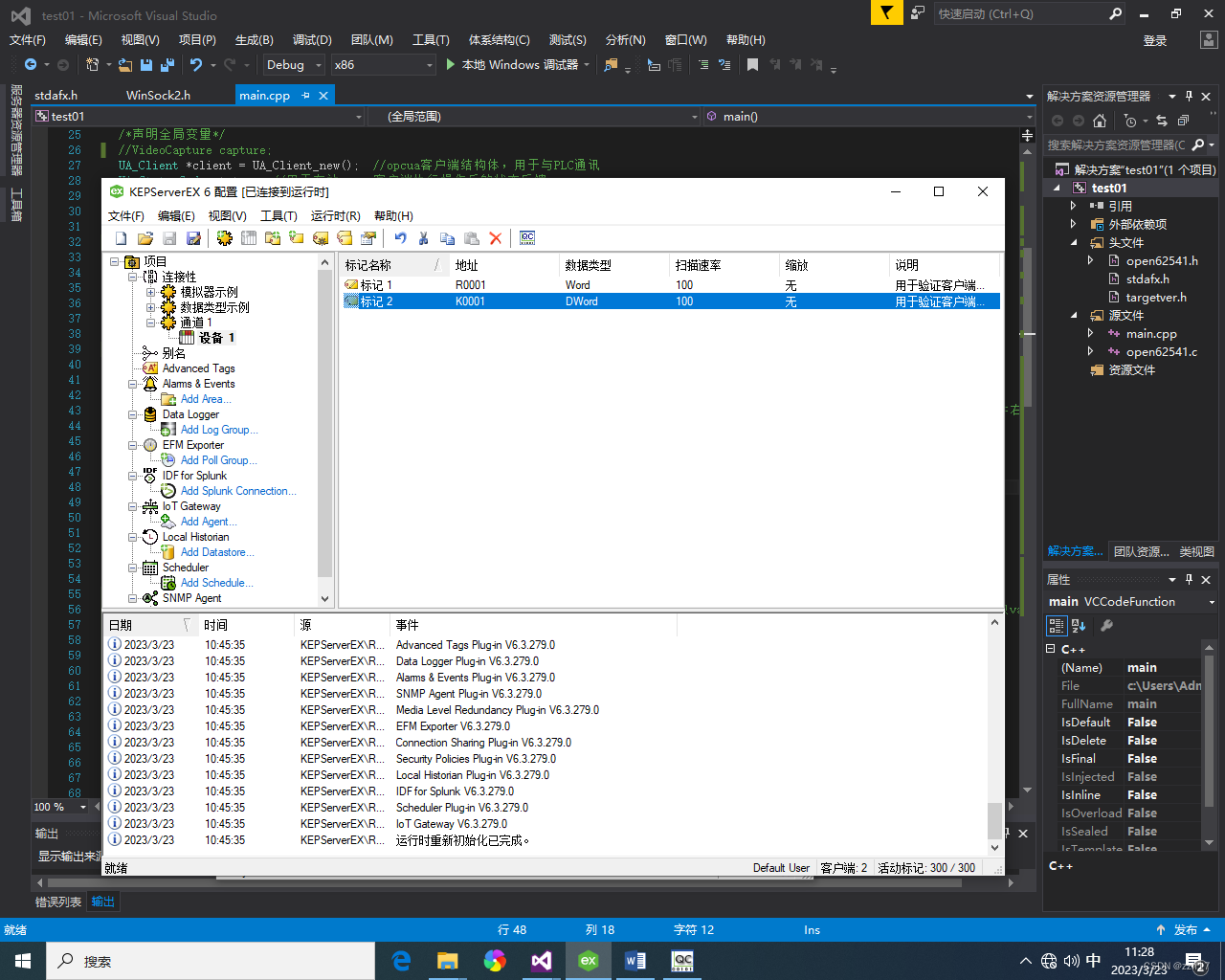

在Kepsever中增加PLC tag点，尝试用VS编程读写kepsever默认建立的用于测试的“通道 1.设备 1.标记 2”标签

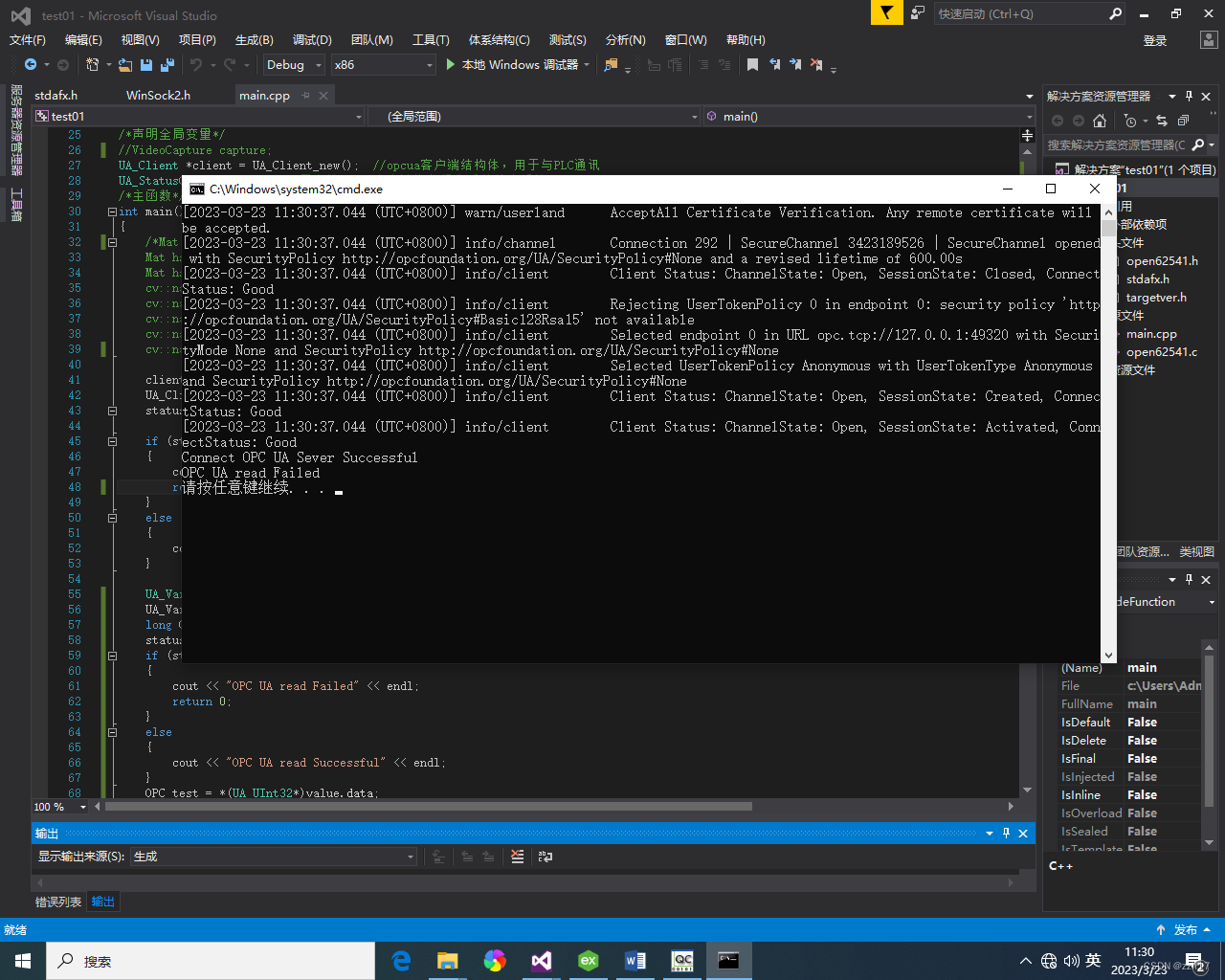

发现读取失败，原因是VS中标签名称不能用中文

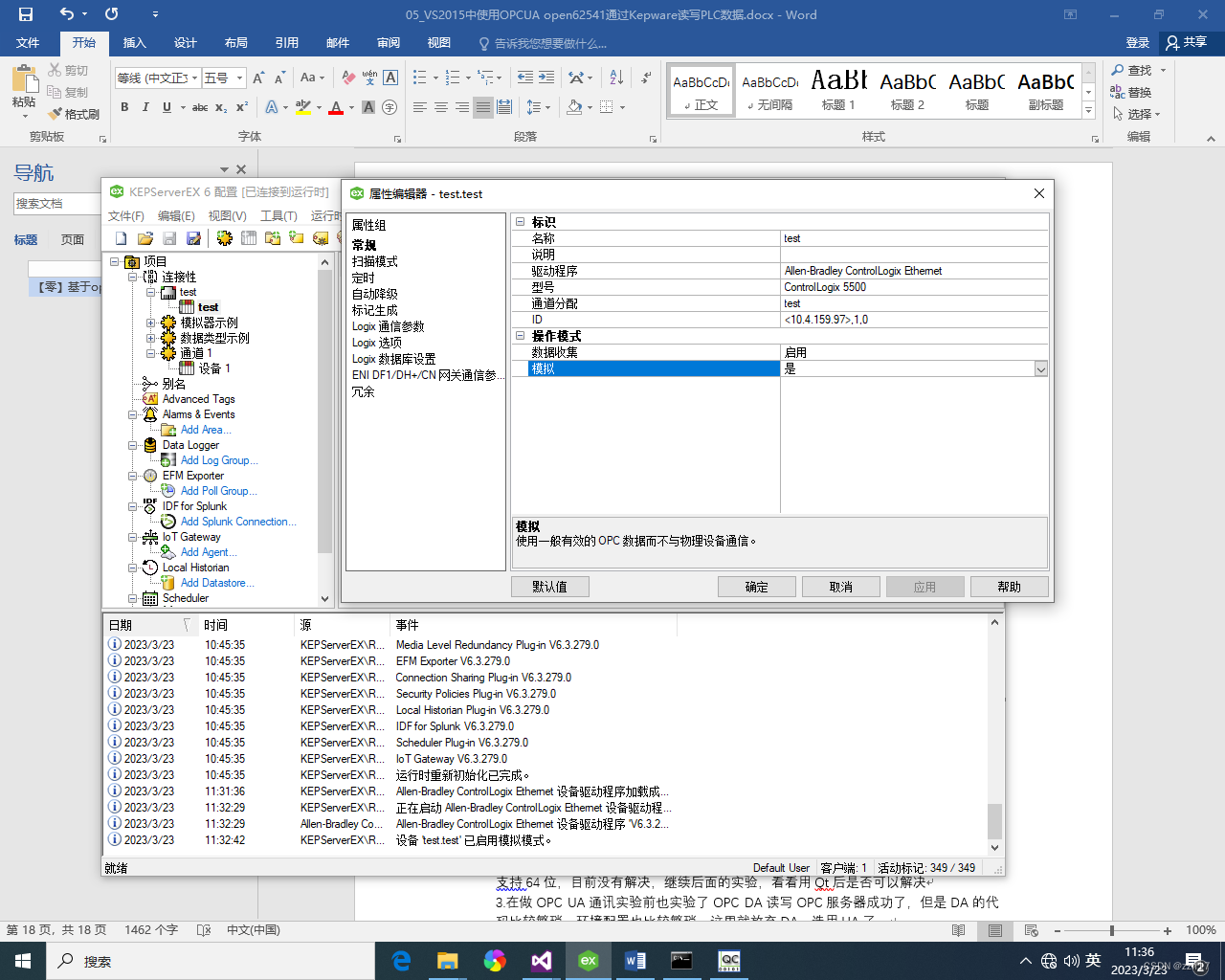

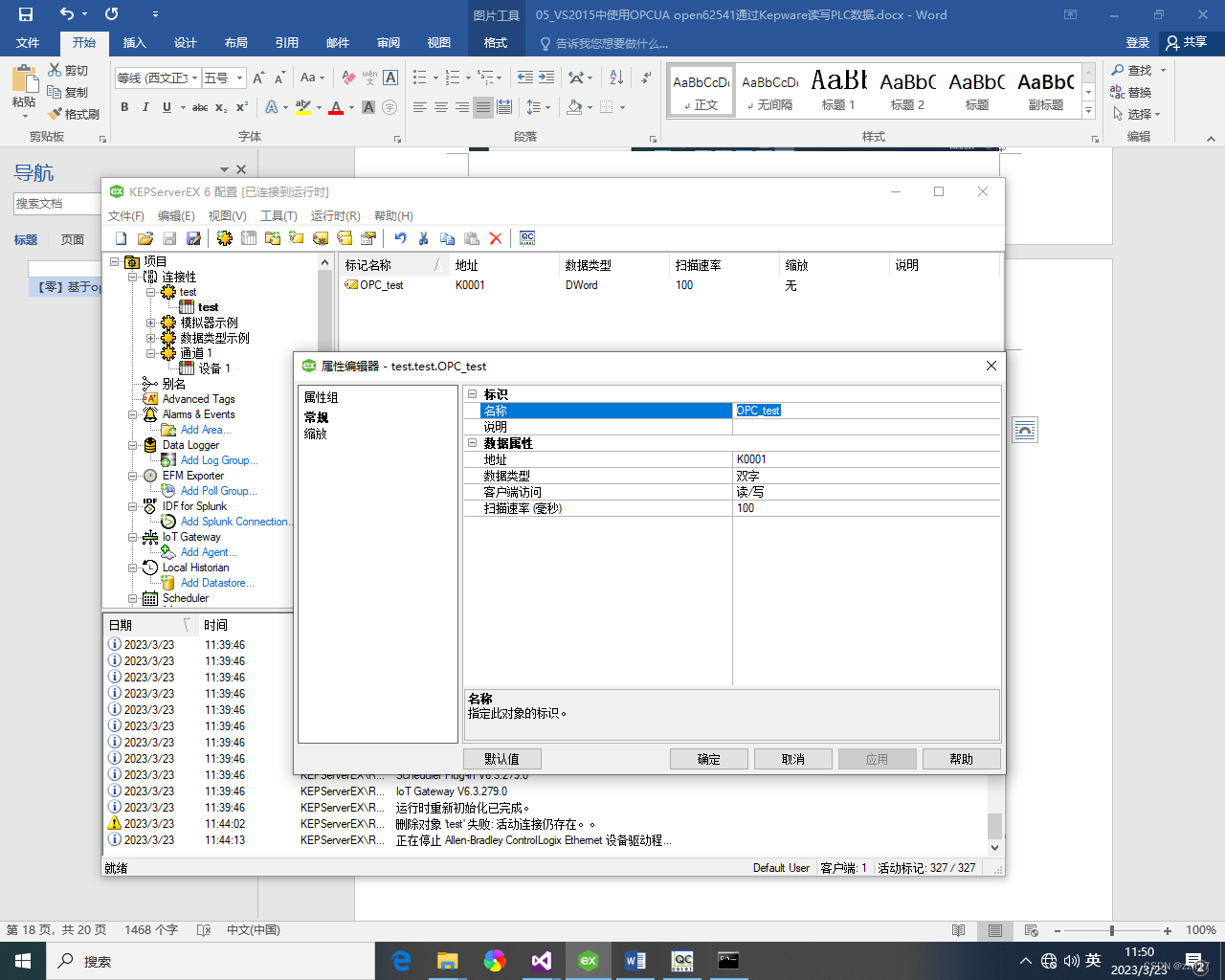

自己建立通道标签进行测试，“test.test.OPC_test”，由于没有实际连接PLC，通道建立选择Simulator模拟

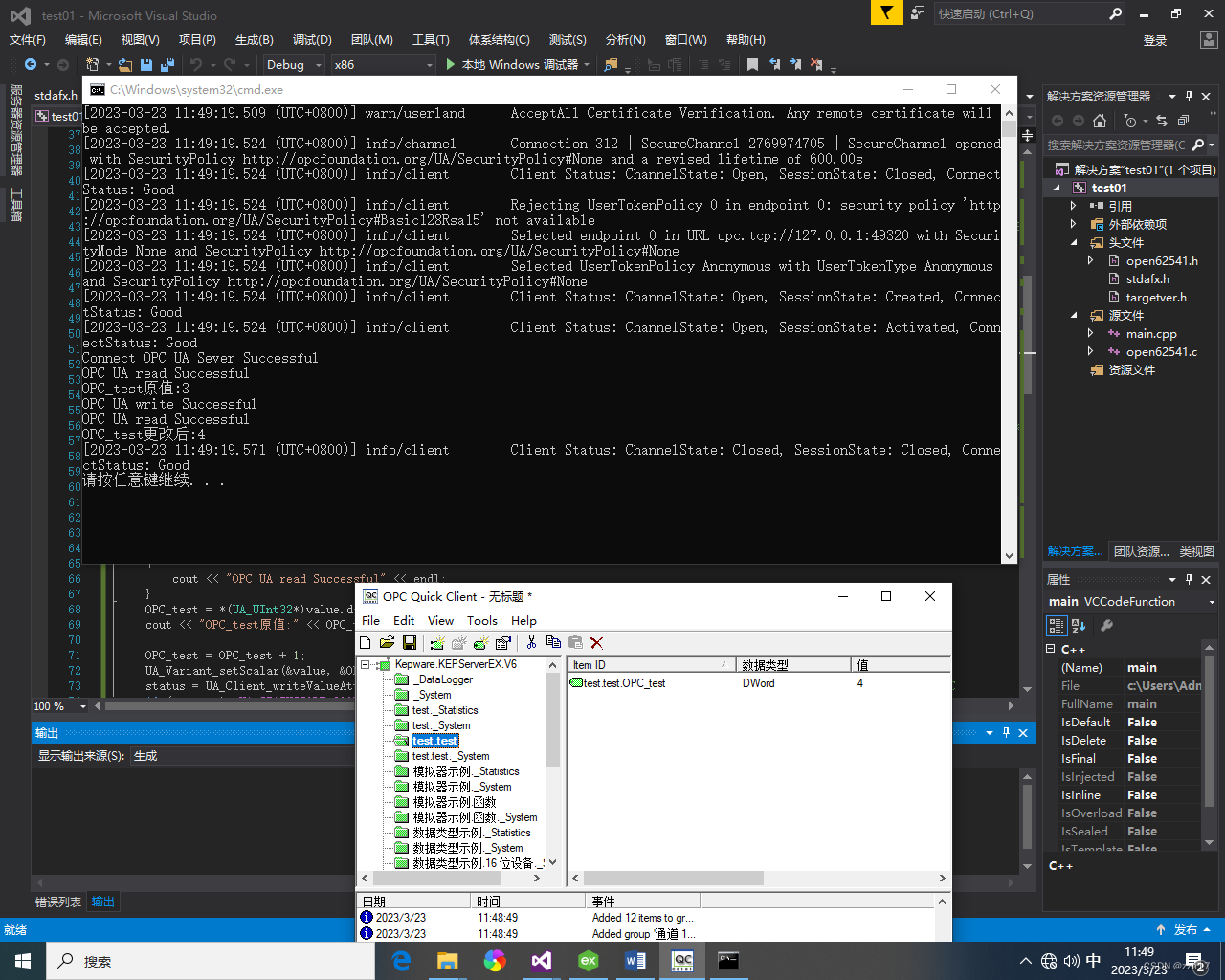

更改VS程序读写的tag点为“test.test.OPC_test”，运行成功，能够读写操作

测试代码：

// test01.cpp : 定义控制台应用程序的入口点。

#include "open62541.h"  //open62541头文件，opcua开源库文件
#pragma comment(lib,"ws2_32.lib")  //opcua通讯用到的库，opcua使用socket通讯，需使用此库

#include "stdafx.h"
#include <iostream>
#include<windows.h>   //使用Sleep(1000)延时函数头文件
#include <stdio.h>
#include <process.h>
#include <conio.h>
#include "string.h"

//#include <opencv2/opencv.hpp>   //opencv头文件
//#include<opencv2/core.hpp>
//#include<opencv2/imgproc.hpp>
//#include<opencv2/highgui.hpp>
//#include<opencv2/videoio.hpp>



using namespace std;  //使用命名空间
//using namespace cv;

/*声明全局变量*/
//VideoCapture capture;
UA_Client *client = UA_Client_new();  //opcua客户端结构体，用于与PLC通讯
UA_StatusCode status;  //用于存放opcua客户端执行操作后的状态反馈
/*主函数*/
int main()
{
	/*Mat img;
	Mat hsv;
	Mat hsvsplit[3];
	cv::namedWindow("test", WINDOW_FREERATIO);
	cv::namedWindow("test1", WINDOW_FREERATIO);
	cv::namedWindow("test2", WINDOW_FREERATIO);
	cv::namedWindow("test3", WINDOW_FREERATIO);
	cv::namedWindow("test4", WINDOW_FREERATIO);*/

	client = UA_Client_new();  //创建opcua客户端
	UA_ClientConfig_setDefault(UA_Client_getConfig(client));  //设置客户端为默认配置
	status = UA_Client_connect(client, "opc.tcp://127.0.0.1:49320");  //连接服务器，此处连接KEPServer，URL可以通过任务栏KEPServer软件右键，“OPC UA配置”查看
																	  //判断opcua客户端连接状态
	if (status != UA_STATUSCODE_GOOD)
	{
		cout << "Connect OPC UA Sever Failed" << endl;
		return 0;
	}
	else
	{
		cout << "Connect OPC UA Sever Successful" << endl;
	}

	UA_Variant value;  //opcua变量类型
	UA_Variant_init(&value);  //初始化，注意初始化后不能直接读取value.data的值，会导致内存指向错误，必须通过opcua读值或赋值后才能读取value.data
	long OPC_test=5;
	status = UA_Client_readValueAttribute(client, UA_NODEID_STRING(2, "test.test.OPC_test"), &value);
	if (status != UA_STATUSCODE_GOOD)
	{
		cout << "OPC UA read Failed" << endl;
		return 0;
	}
	else
	{
		cout << "OPC UA read Successful" << endl;
	}
	OPC_test = *(UA_UInt32*)value.data;
	cout << "OPC_test原值:" << OPC_test<< endl;

	OPC_test = OPC_test + 1;
	UA_Variant_setScalar(&value, &OPC_test, &UA_TYPES[UA_TYPES_UINT32]);  //将检测结果变量写入OPCUA变量
	status = UA_Client_writeValueAttribute(client, UA_NODEID_STRING(2, "test.test.OPC_test"), &value);  //将检测结果值写入PLC
	if (status != UA_STATUSCODE_GOOD)
	{
		cout << "OPC UA write Failed" << endl;
		return 0;
	}
	else
	{
		cout << "OPC UA write Successful" << endl;
	}

	status = UA_Client_readValueAttribute(client, UA_NODEID_STRING(2, "test.test.OPC_test"), &value);
	if (status != UA_STATUSCODE_GOOD)
	{
		cout << "OPC UA read Failed" << endl;
		return 0;
	}
	else
	{
		cout << "OPC UA read Successful" << endl;
	}
	OPC_test = *(UA_UInt32*)value.data;
	cout << "OPC_test更改后:" << OPC_test << endl;

	//
	//capture = VideoCapture(0); //打开摄像头
	//capture.set(CAP_PROP_FRAME_WIDTH, 2448);  // 设置图像宽度
	//capture.set(CAP_PROP_FRAME_HEIGHT, 2048);  // 设置图像高度
	//capture.set(CAP_PROP_FPS, 5);  // 设置帧率
	//if (!capture.isOpened())
	//{
	//	cout << "open camera failed." << endl;
	//	capture.release();
	//	return 0;
	//}


	//
	//capture >> img;  //读取视频流中的一帧，写入img
	//cv::cvtColor(img, hsv, COLOR_BGR2HSV);
	//cv::split(hsv, hsvsplit);

	//cv::imshow("test", img);    //在窗口显示一张图片
	//cv::imshow("test1", hsv);
	//cv::imshow("test2", hsvsplit[0]);
	//cv::imshow("test3", hsvsplit[1]);
	//cv::imshow("test4", hsvsplit[2]);

	//cv::waitKey(0);          //等待键盘按下，再执行后面的程序
	//destroyAllWindows();
	//capture.release();
	UA_Client_delete(client);  //释放opcua client
	return 0;
}

1.读取test点进行显示

2.变量加1，写入test点

3.再读取test点进行显示

总结：

1.open62541是OPC UA开源代码，虽然生成源文件和头文件需要下载源码和cmake，使用上比较麻烦，但只需要使用一次，生成后可以直接用，一劳永逸

2.在VS中选择x64平台会报错，选择x86平台可以用，应该是ws2_32.lib相关的库不支持64位，目前没有解决，继续后面的实验，看看用Qt后是否可以解决

3.在做OPC UA通讯实验前也实验了OPC DA读写OPC服务器成功了，但是DA的代码比较繁琐，环境配置也比较繁琐，这里就放弃DA，选用UA了。

4.kepsever的安全策略和允许匿名登录需要配置，如果不配置的话应该需要增加一下安全验证方面的代码，这里没有用到，所有直接将安全策略降为最低

5.VS中读取kepsever中点名称不能有中文

6.VS中建立的变量，与读取的OPC点数据类型注意对应
