为QGroundControl地面站二次开发所做的准备

欢迎交流~ 个人 Gitter 交流平台，点击直达：

---

更新于2017.5.7

对于QGC3.1.3以后的版本，其编译所需的Qt Creator已经全面升级为5.7.1。

QGC的官网是http://qgroundcontrol.com/，可以从这里下载比较稳定的安装包解压，建议下载daily build的，里面有一些新的功能后面要用到，但是还是得安装Qt，如果不安装Qt，打开QGC会有缺少动态链接库的问题。

如果想要对自己编译QGC或者进行二次开发，那就必须从Github上下载QGC源码并且安装特定版本的Qt Creator了。

QGC3.1.3以后的版本

对于2017年4月之后的QGC

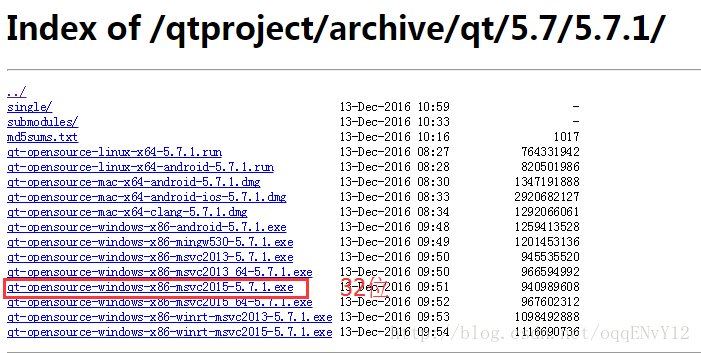

其中Windows操作系统需要安装vs2015以及Qt5.7.1（MSVC2015 32bit）；

Linux安装与操作系统对应的Qt5.7.1即可。

Windows下操作简单，安装软件即可，本文介绍的是Ubuntu下QGC的编译方法。

安装Qt 5.7.1

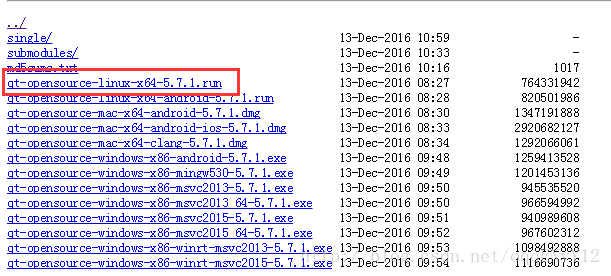

可以选择中国科学技术大学的镜像。

这样下载比较快一些，下载完成后进行如下操作。

~ $ chmod 777 qt-opensource-linux-x64-5.7.1.run
~ $ ./qt-opensource-linux-x64-5.7.1.run
# => 建议将目标文件夹选为$HOME/Qt($HOME为用户目录，替换为如/home/your_name)
# => 相关依赖项的安装如下：
~ $ sudo apt-get install espeak libespeak-dev libudev-dev libsdl1.2-dev libsdl2-dev
# => Qt配置如下：
# => 更换qt源，默认为qt4
~ $ export QT_SELECT=qt5
# => 查看Qt环境
~ $ qtchooser -print-env
QT_SELECT="qt5"
QTTOOLDIR="/home/your_name/Qt5.7.1/5.7/gcc_64/bin"
QTLIBDIR="/usr/lib/x86_64-linux-gnu"
# => 更改文件/usr/lib/x86_64-linux-gnu/qtchooser/5.conf 第一行为：/home/your_name/Qt/5.7/gcc_64/bin
~ $ sudo gedit /usr/lib/x86_64-linux-gnu/qtchooser/5.conf
# => 我的如下：
~ $ cat /usr/lib/x86_64-linux-gnu/qtchooser/5.conf
/home/fantasy/Qt5.7.1/5.7/gcc_64/bin
/usr/lib/x86_64-linux-gnu
~ $ qmake -v
QMake version 3.0
Using Qt version 5.7.1 in /home/fantasy/Qt5.7.1/5.7/gcc_64/lib

下载QGC源码

QGC的源码可以在这里找到。

git clone --recursive https://github.com/mavlink/qgroundcontrol.git

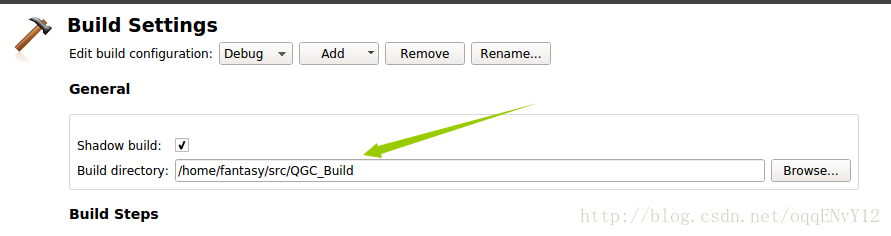

然后就可以用Qt打开.pro工程文件进行开发了，Qt使用了影子构建，用户可以自定义生成目录的路径。

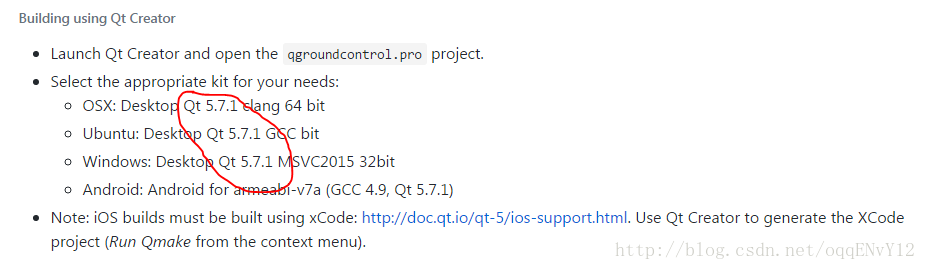

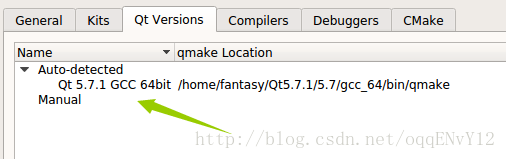

QGC的编译只能使用Qt5.7.1，必须在工程设置中选择Qt 5.7.1的GCC

编译一次耗时挺久的，不知道有没有快一点的方法……

生成的可执行方式在影子目录中。

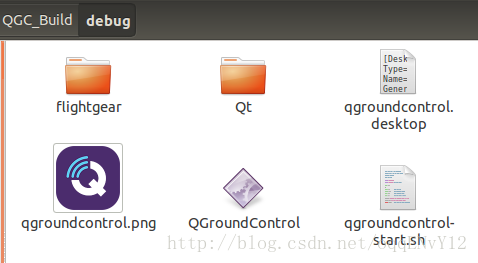

如上图所示，笔者在qgroundconctrol源码目录的同级创建了构建目录QGC_Build，编译好的QGC可执行文件就在该目录下的Debug目录中

看到这里应该无须再多说了

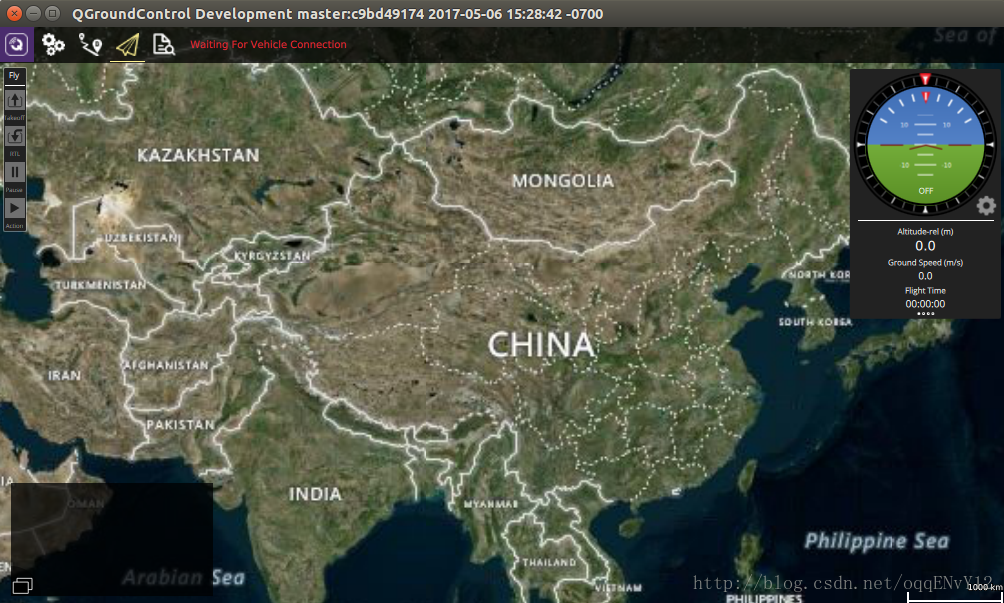

新版地面站是这样的，软件更新速度很快，指不好还会怎么大改。

QGC3.1.3及以前

对于2017年4月之前的QGC

其中Windows操作系统需要安装vs2013以及Qt5.5.1（MSVC2013）；Linux安装与操作系统对应的Qt5.5.1即可。

Windows下操作简单，安装软件即可，本文介绍的是Ubuntu下QGC的编译方法。

安装Qt 5.5.1

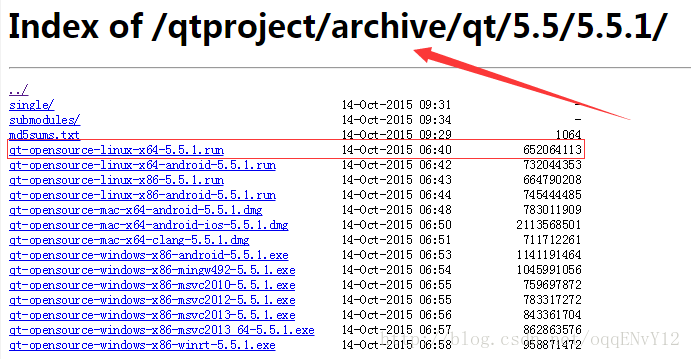

可以选择中国科学技术大学的镜像。

这样下载比较快一些，下载完成后进行如下操作。

~ $ chmod 777 qt-opensource-linux-x64-5.5.1.run
~ $ ./qt-opensource-linux-x64-5.5.1.run
# => 建议将目标文件夹选为$HOME/Qt($HOME为用户目录，替换为如/home/your_name)
# => 相关依赖项的安装如下：
~ $ sudo apt-get install espeak libespeak-dev libudev-dev libsdl1.2-dev libsdl2-dev
# => Qt配置如下：
# => 更换qt源，默认为qt4
~ $ export QT_SELECT=qt5
# => 查看Qt环境
~ $ qtchooser -print-env
QT_SELECT="qt5"
QTTOOLDIR="/home/your_name/Qt5.5.1/5.5/gcc_64/bin"
QTLIBDIR="/usr/lib/x86_64-linux-gnu"
# => 更改文件/usr/lib/x86_64-linux-gnu/qtchooser/5.conf 第一行为：/home/your_name/Qt/5.5/gcc_64/bin
~ $ sudo gedit /usr/lib/x86_64-linux-gnu/qtchooser/5.conf
# => 我的如下：
~ $ cat /usr/lib/x86_64-linux-gnu/qtchooser/5.conf
/home/fantasy/Qt5.5.1/5.5/gcc_64/bin
/usr/lib/x86_64-linux-gnu
~ $ qmake -v
QMake version 3.0
Using Qt version 5.5.1 in /home/fantasy/Qt5.5.1/5.5/gcc_64/lib

下载QGC源码

QGC的源码可以在这里找到。

git clone https://github.com/mavlink/qgroundcontrol.git

---

这一步很重要

要编译以前的地面站，需要编译以前的固件。

以前的固件在执行git clone xxx步骤时已经一并下下来了。

使用git tag可以查看以前的qgc版本

$ git tag
v1.0.4
...
v2.4
v2.5
...
v3.1.2
v3.1.3

例如这里如果要编译3.1.2版本的地面站，可以使用以下指令切换到3.1.2版本的tag上

git checkout v3.1.2

然后在此tag上递归更新子模块

git submodule update --init --recursive

---

接下来就可以用Qt打开.pro工程文件进行开发了，Qt使用了影子构建，用户可以自定义生成目录的路径。

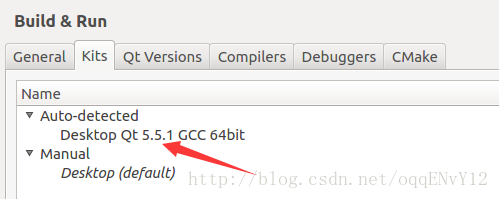

QGC的编译只能使用Qt5.5.1，必须在工程设置中选择Qt 5.5.1的GCC

编译一次耗时挺久的，不知道有没有快一点的方法……

生成的可执行方式在影子目录中。

编译成的地面站长这样

FAQ

• 问题1

对于下载的Daily Build版QGC，有时直接./qgroundcontrol-start.sh启动不了，报错

error while loading shared libraries: libSDL2-2.0.so.0: cannot open shared object file: No such file or directory

此时需要安装依赖项

sudo apt-get install espeak libespeak-dev libudev-dev libsdl2-dev

• 问题2

编译报错

ERROR: sdl2 development package not found

缺包就安

sudo apt-get install libsdl2-dev

• 问题3

在虚拟机中打开带GUI的软件(QGC、GAZEBO等)时，报错

VMware: vmw_ioctl_command error Invalid argument.

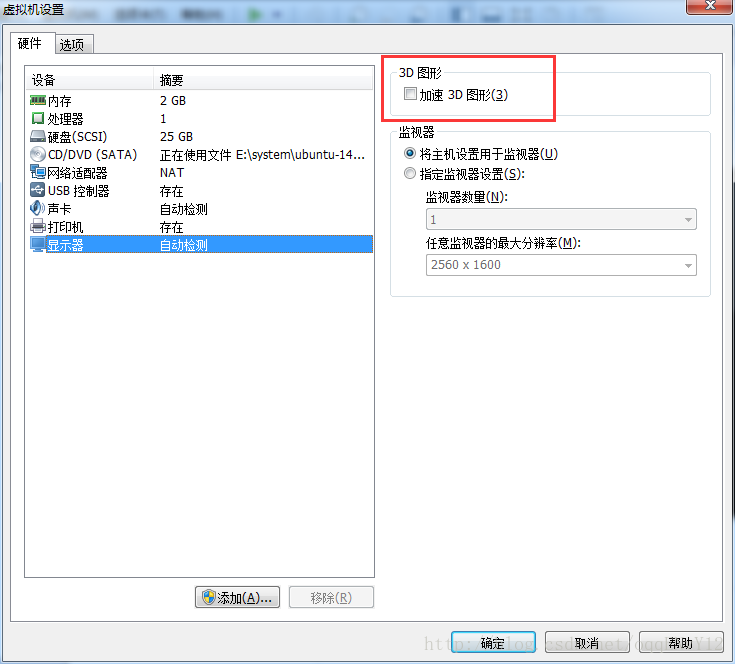

取消上图所示的3D加速即可。

• 问题4

旧版Qt creator卸载

1. 对于使用sudo apt-get install qtcreator安装的软件都可以使用如下指令卸载

   sudo apt-get remove qtcreator
   sudo apt-get autoremove

2. 对于.run格式的qtcreator卸载

安装后的目录中MaintenanceTool为可执行文件，在这里为qtcreator的卸载文件

如上图所示，在Linux中，绿色名字的都是可执行文件，使用./MaintenanceTool执行它，会出现可视界面

---

有对QGC开发感兴趣的还望交流指导

---

                                          By Fantasy
