一文讲清楚光学系统中的光能及其计算[1/2]。[光学学习笔记Light7]易懂，新手向。

关键词：

光通量Φ 、辐通量P、发光强度I、光照度E和光出射度M、光亮度L、光谱响应度(光谱灵敏度)、光谱光视效率、视见函数、立体角、发光体、黑体与白体、反射率 ρ、余弦辐射体、朗伯辐射体、流明lm、坎德拉cd、勒克斯lx

（本文章修缮于2024.12.1）

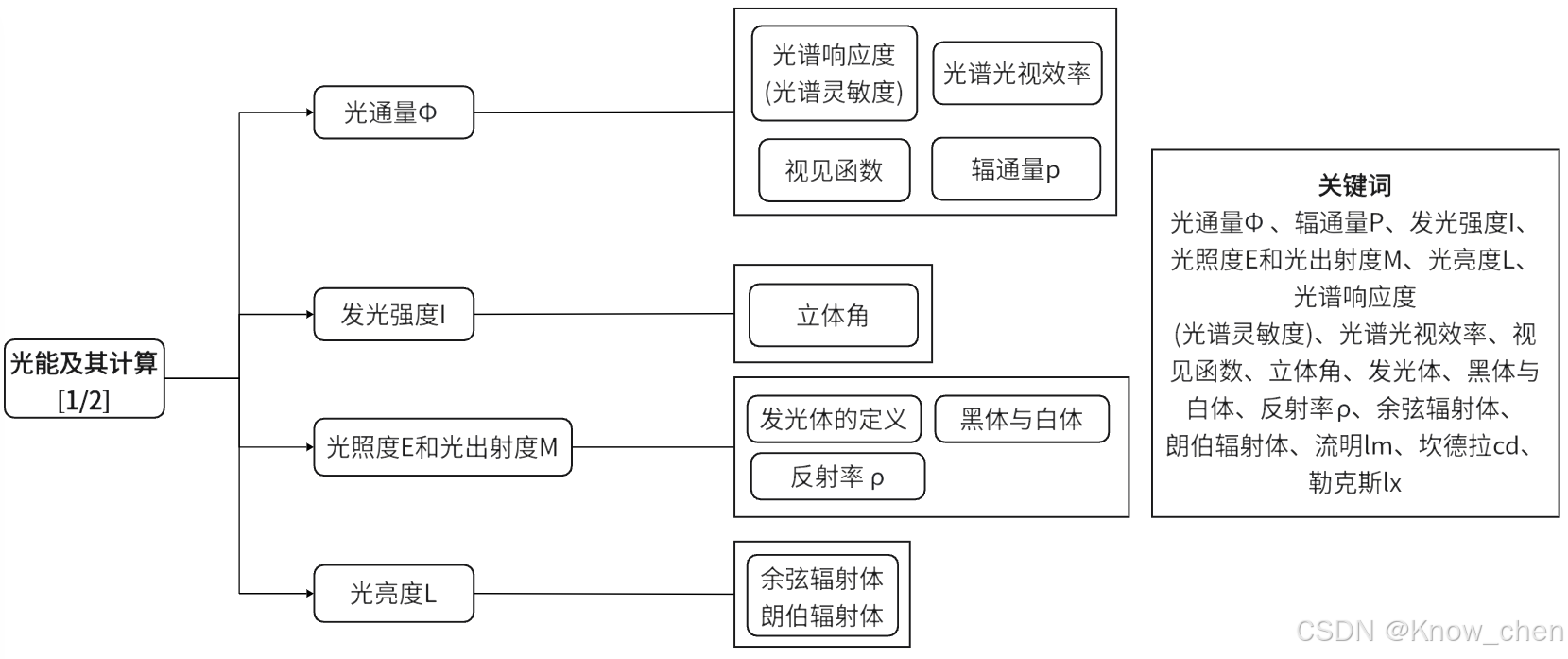

一、文章总览

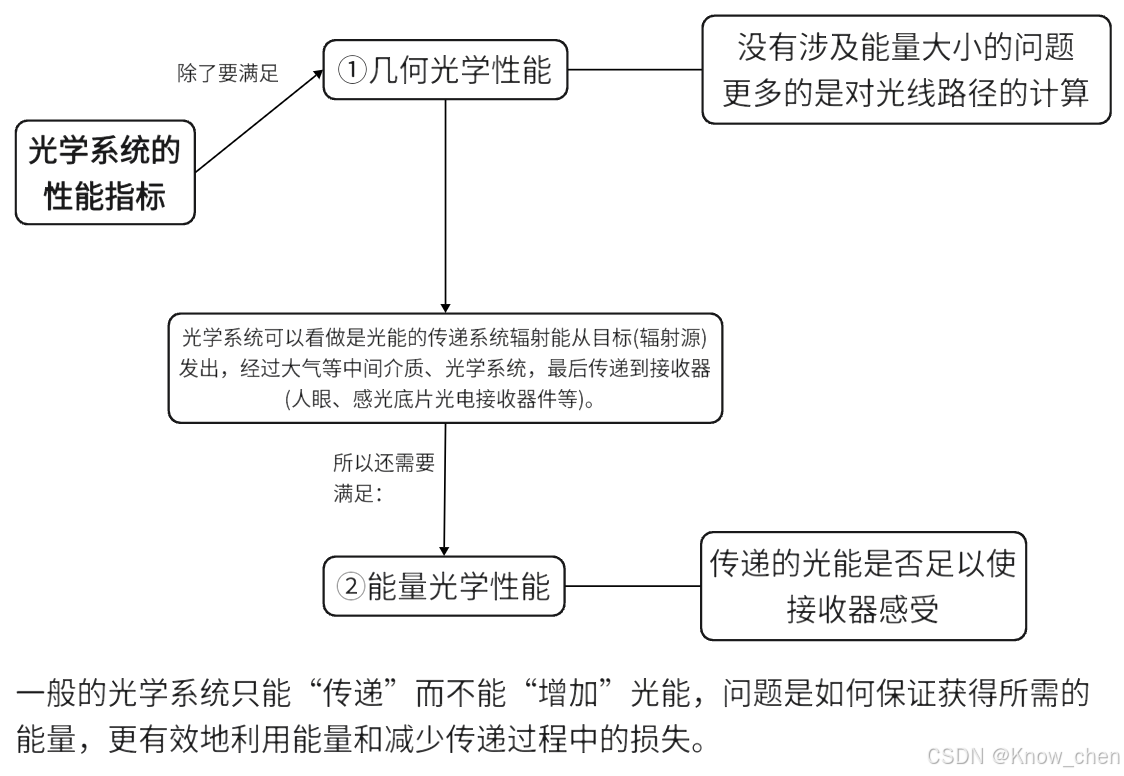

二、光能的概述

三、光通量（Luminous Flux）

3.1辐通量（Radiant Flux）

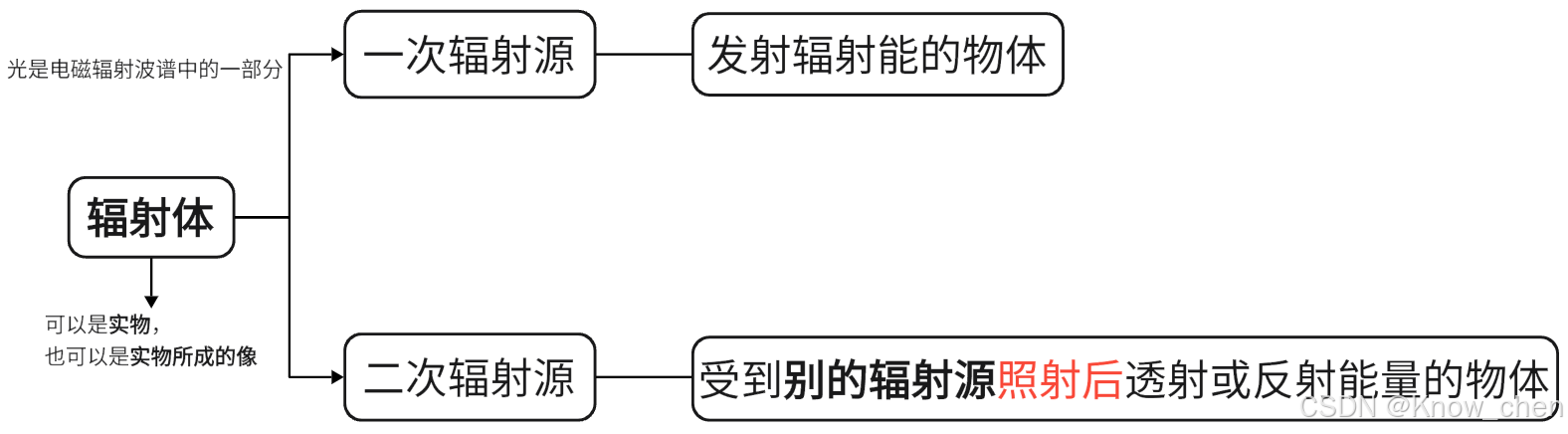

3.2辐射体

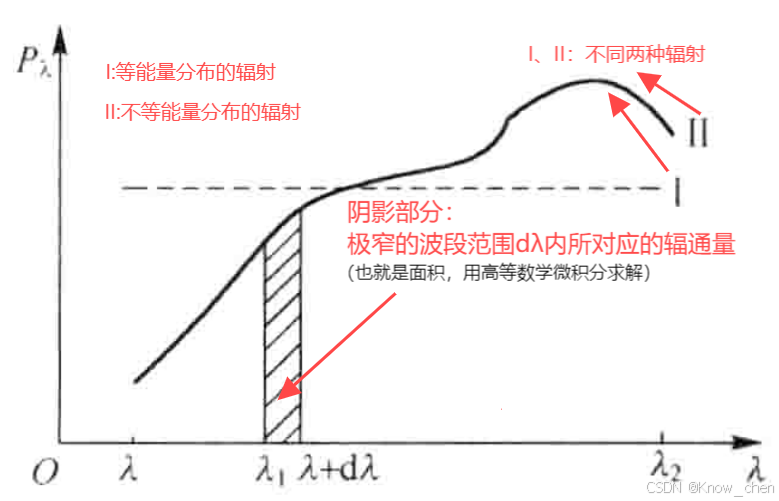

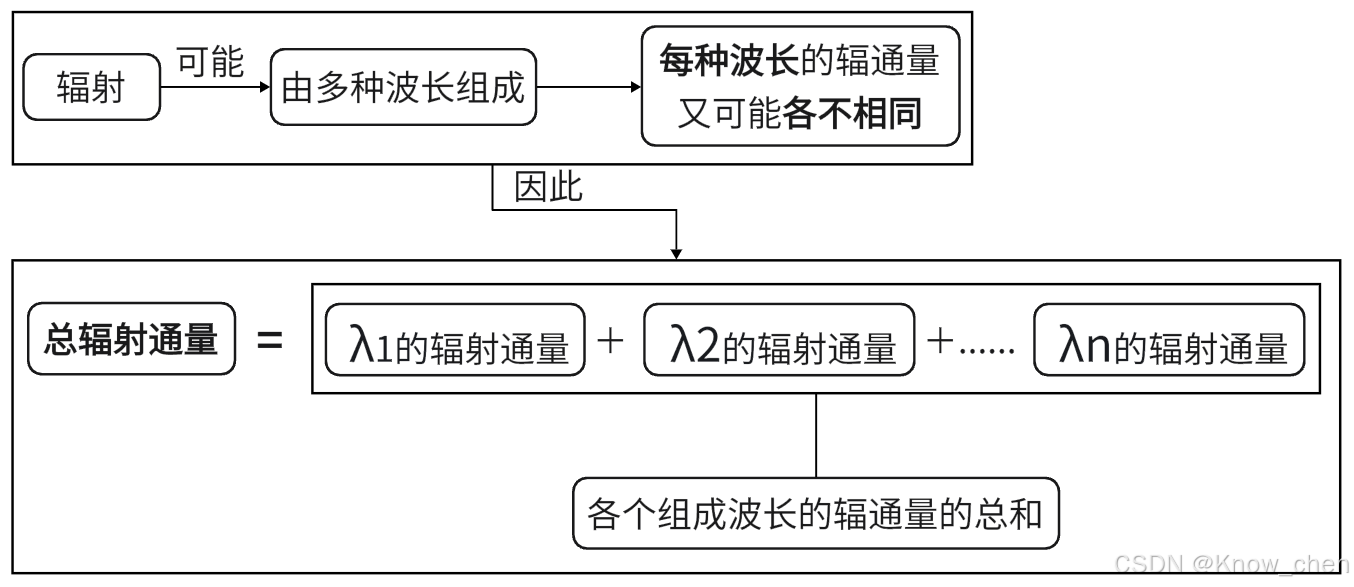

3.3辐射通量和波长的关系

概述：

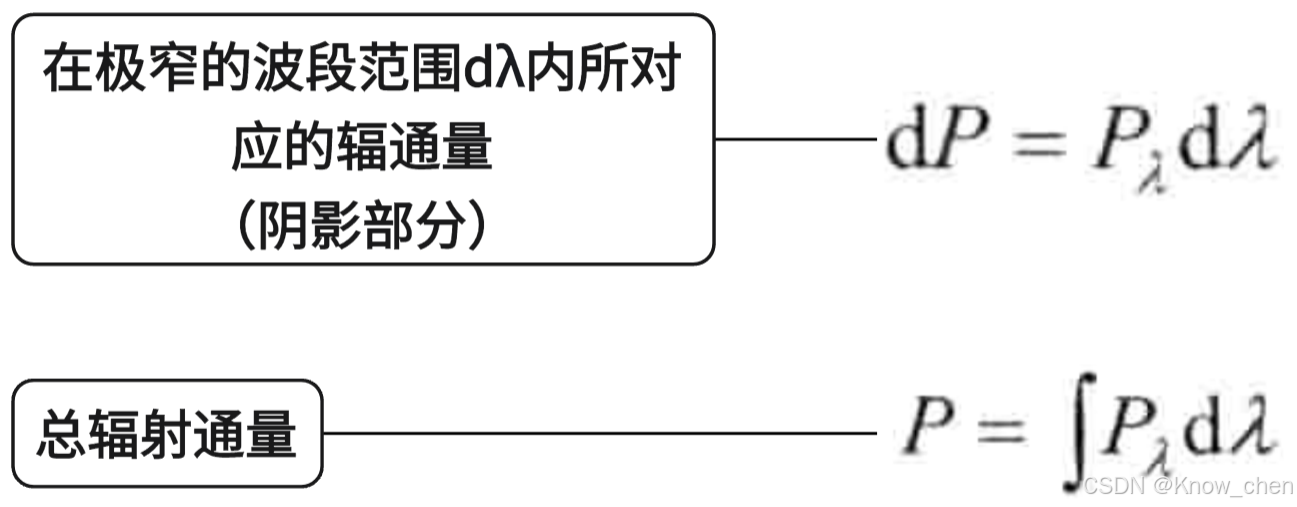

计算：

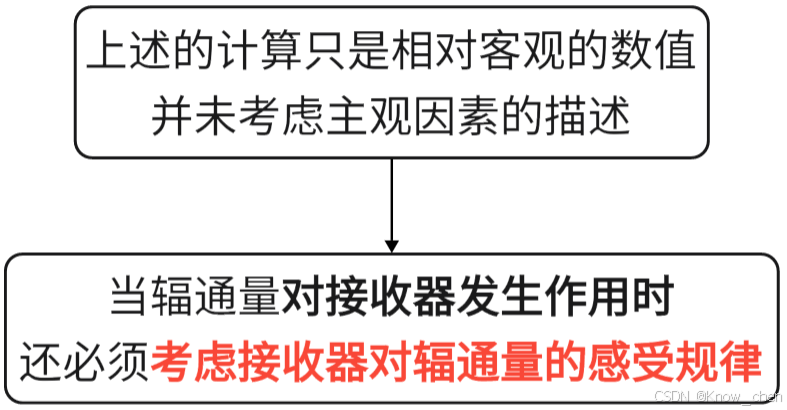

当辐通量对接收器发生作用时，还必须考虑接收器对辐通量的感受规律。

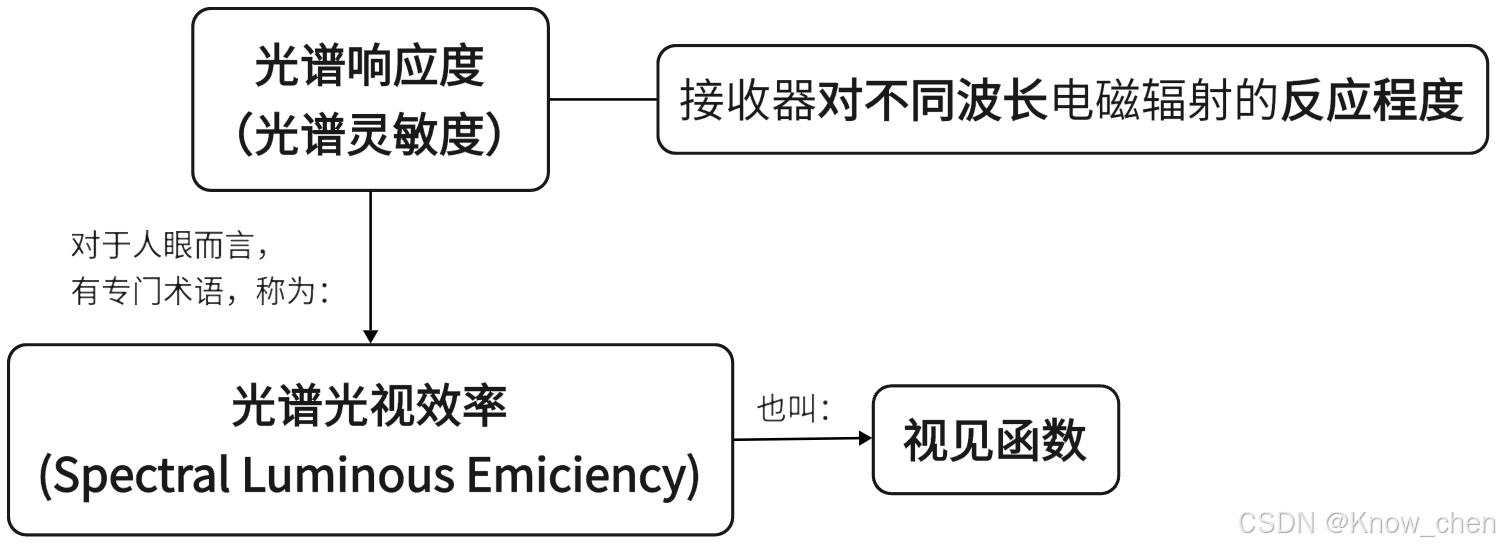

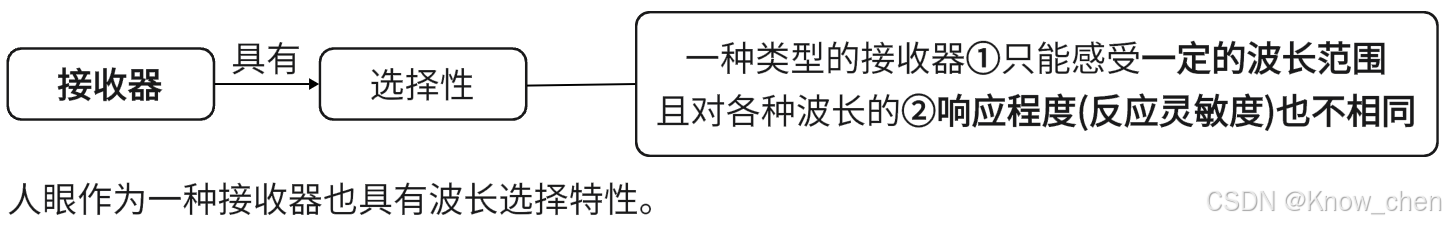

3.4接收器的光谱响应

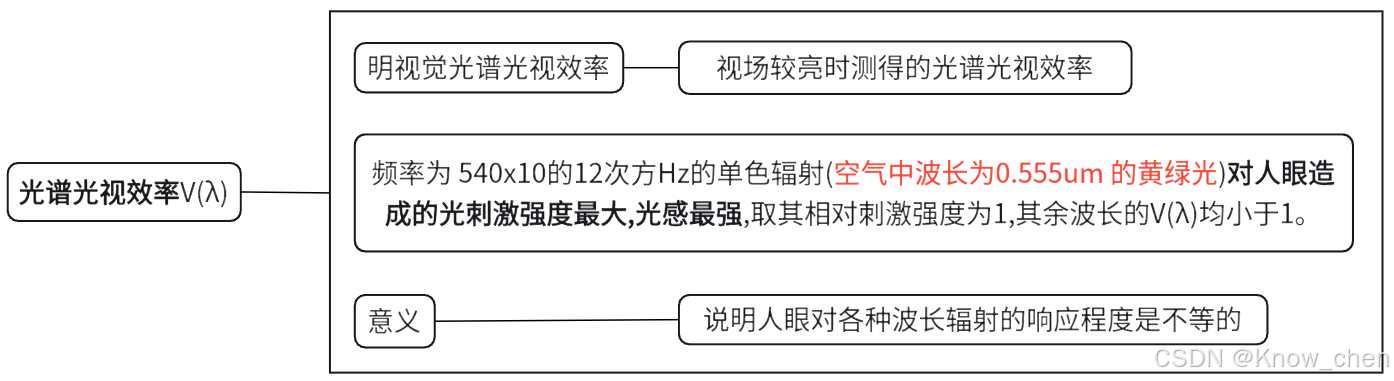

因此需要一个专门术语来描述：

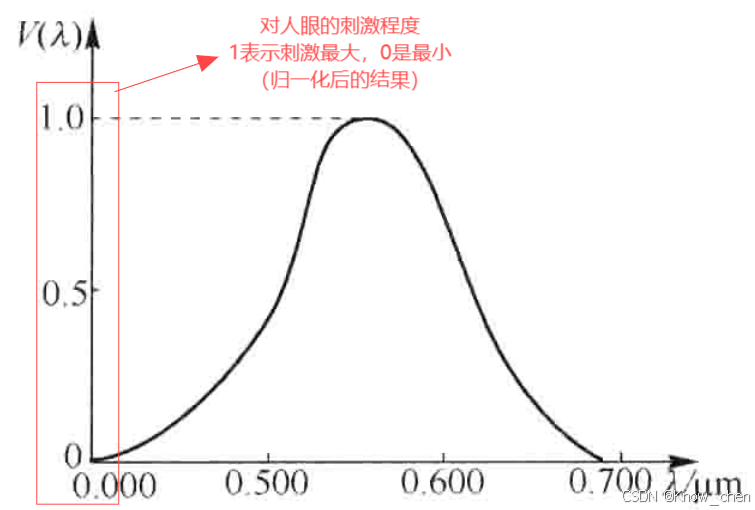

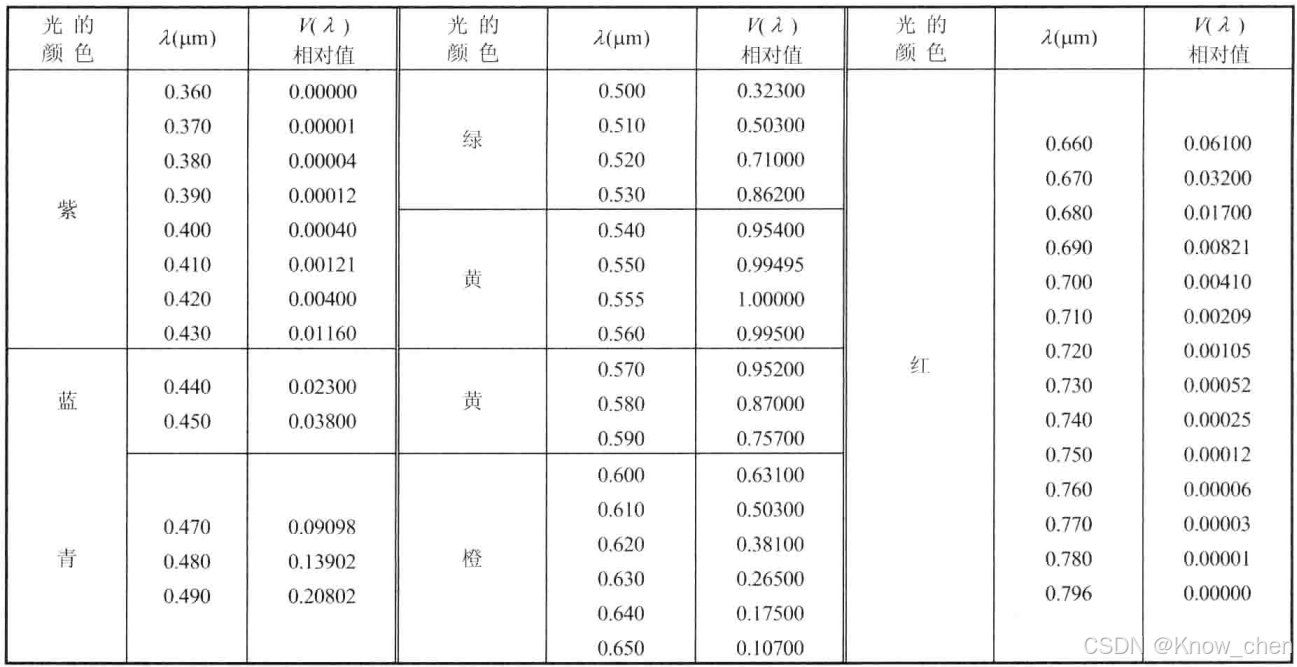

下图为人眼光谱光视效率表格和曲线：

几种接收器的光谱灵敏度曲线：

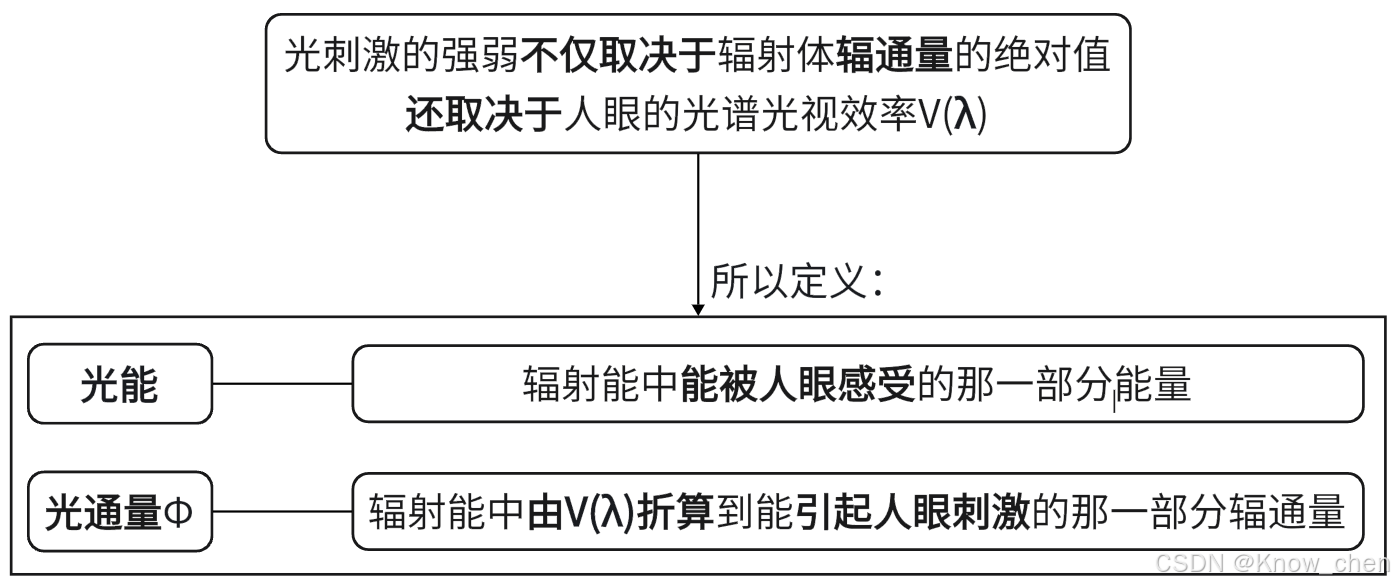

3.5光能和光通量Φ

辐射通量和光通量同为功率，单位都是瓦特(W)，但是在有关可见光能的问题中，光通量的通用单
位为“流明”(lm)。

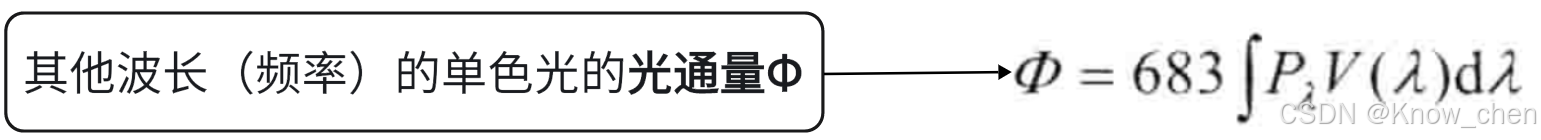

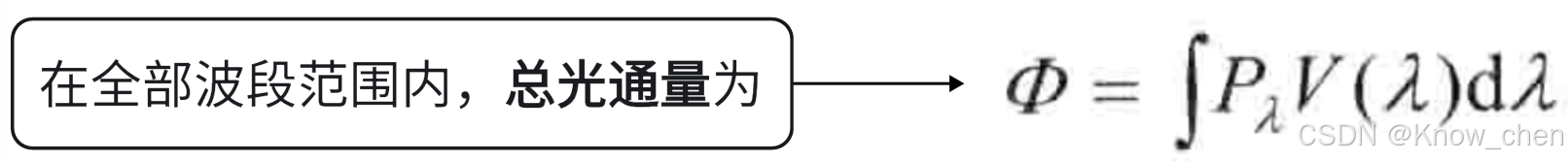

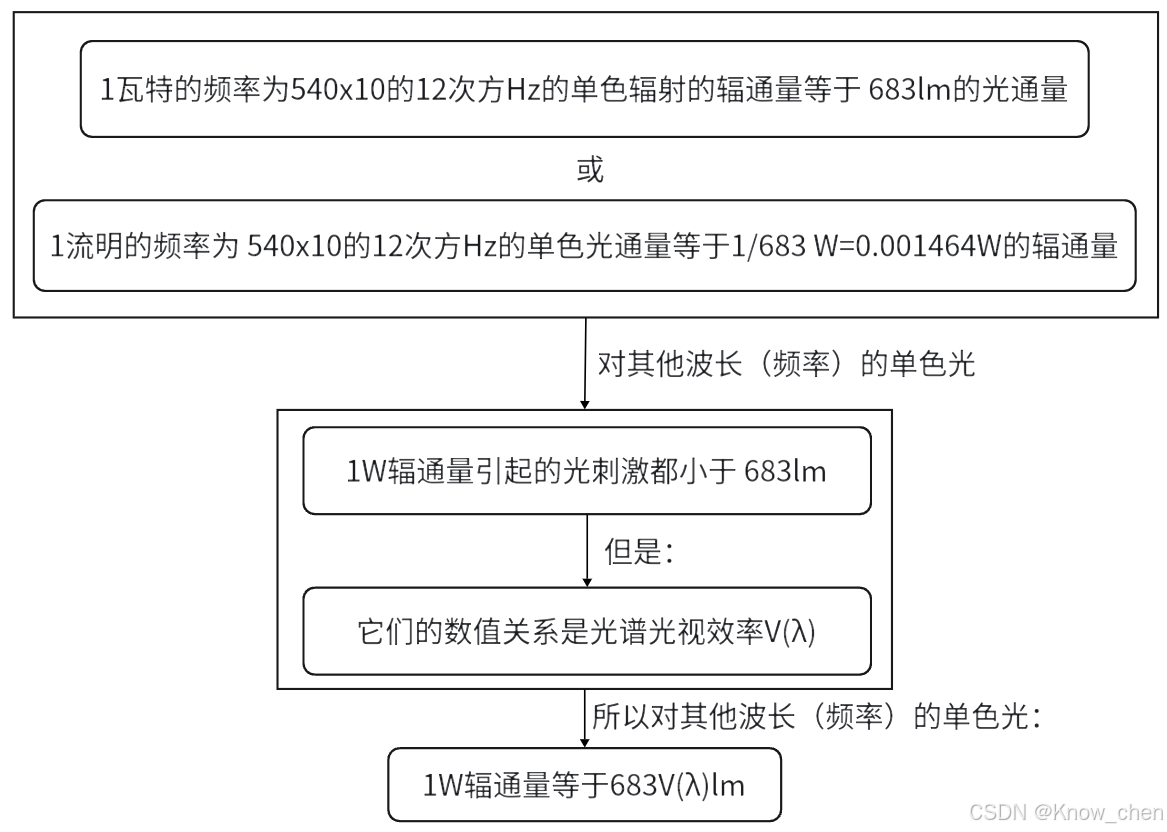

3.6光通量和辐通量之间的换算

所以：

以电为能源的光源，往往用实验方法测出每瓦特电功率所产生的光通量(Im数)作为该类光源的发光效率，即：

四、发光强度(Luminous Intensity)

4.1立体角

在几何光学中用平面图形讨论的角度为平面角，但光能是在一个立体的锥角范围内传播的，角度宜用立体角表示。

①立体角的单位和公式

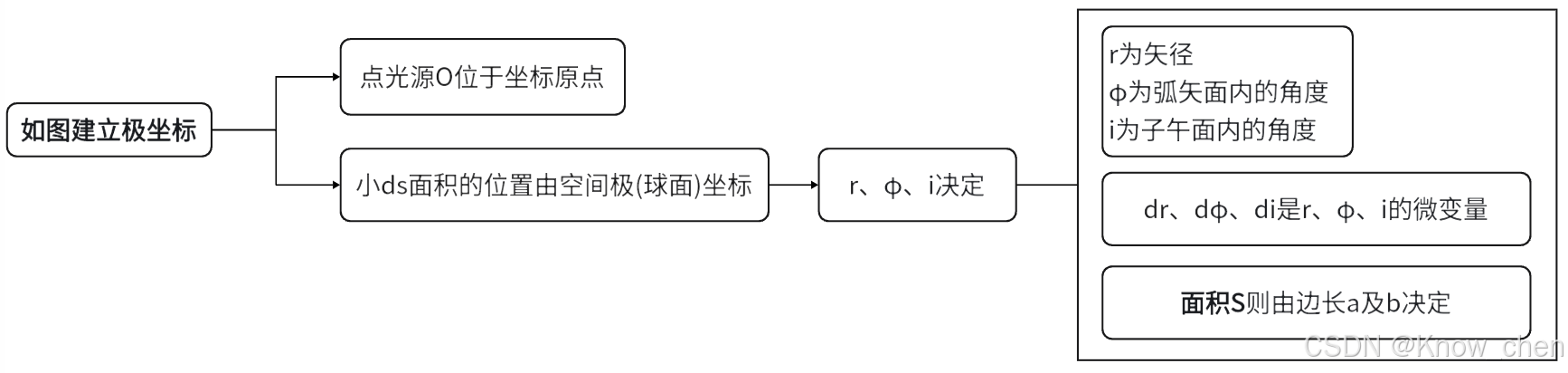

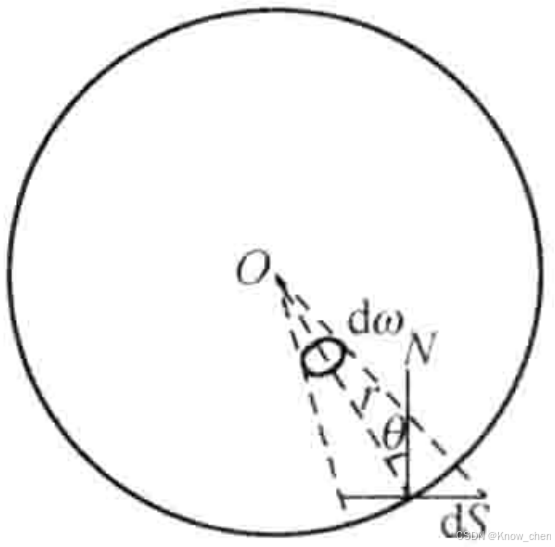

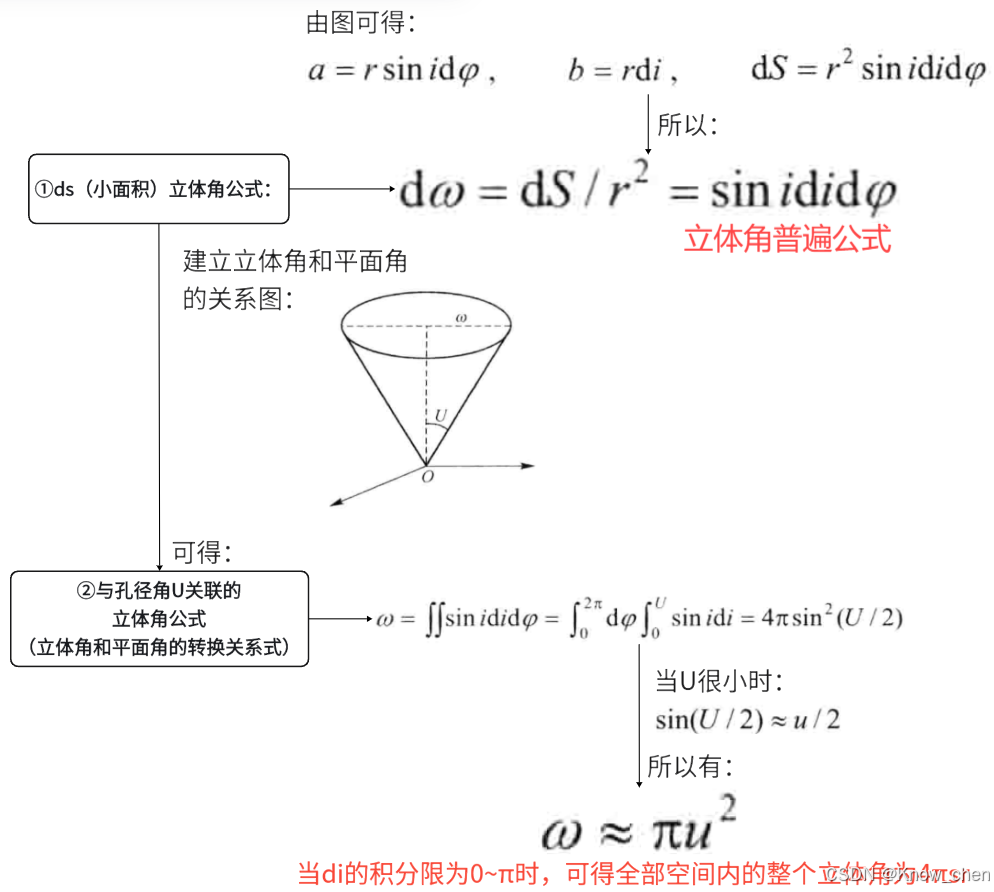

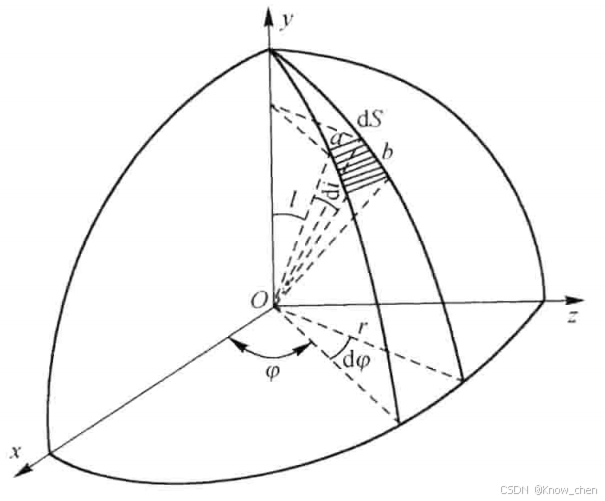

②立体角的计算

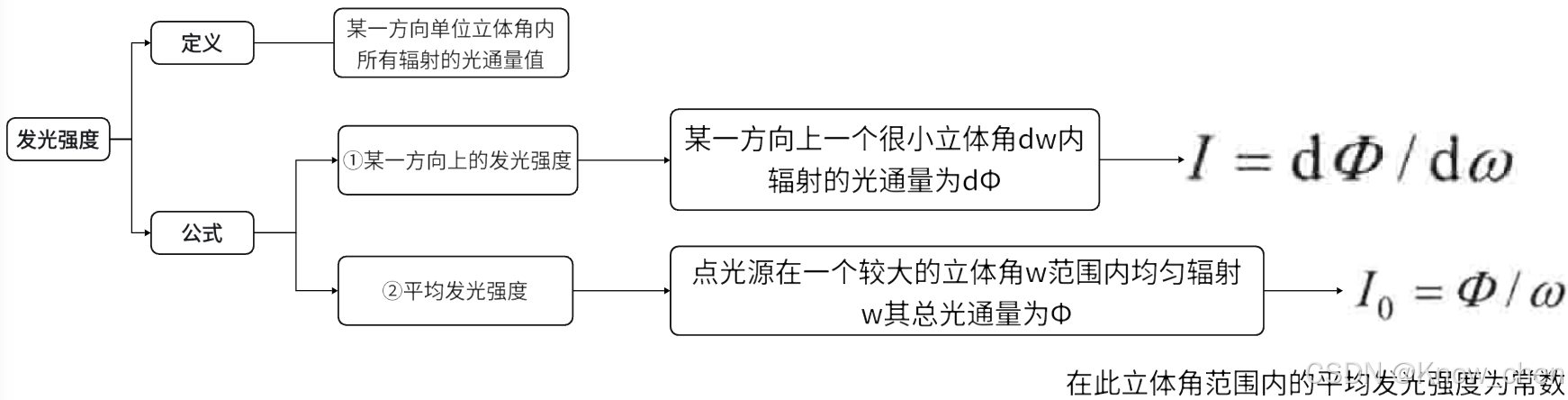

4.2发光强度

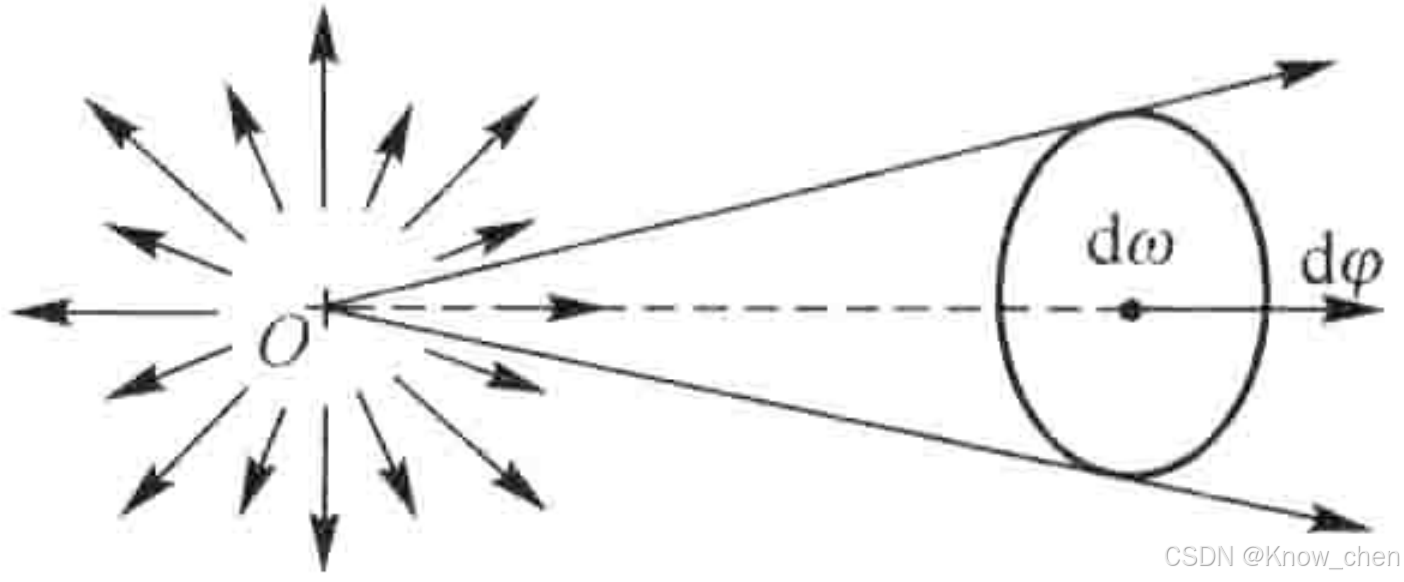

发光强度概念示意图：

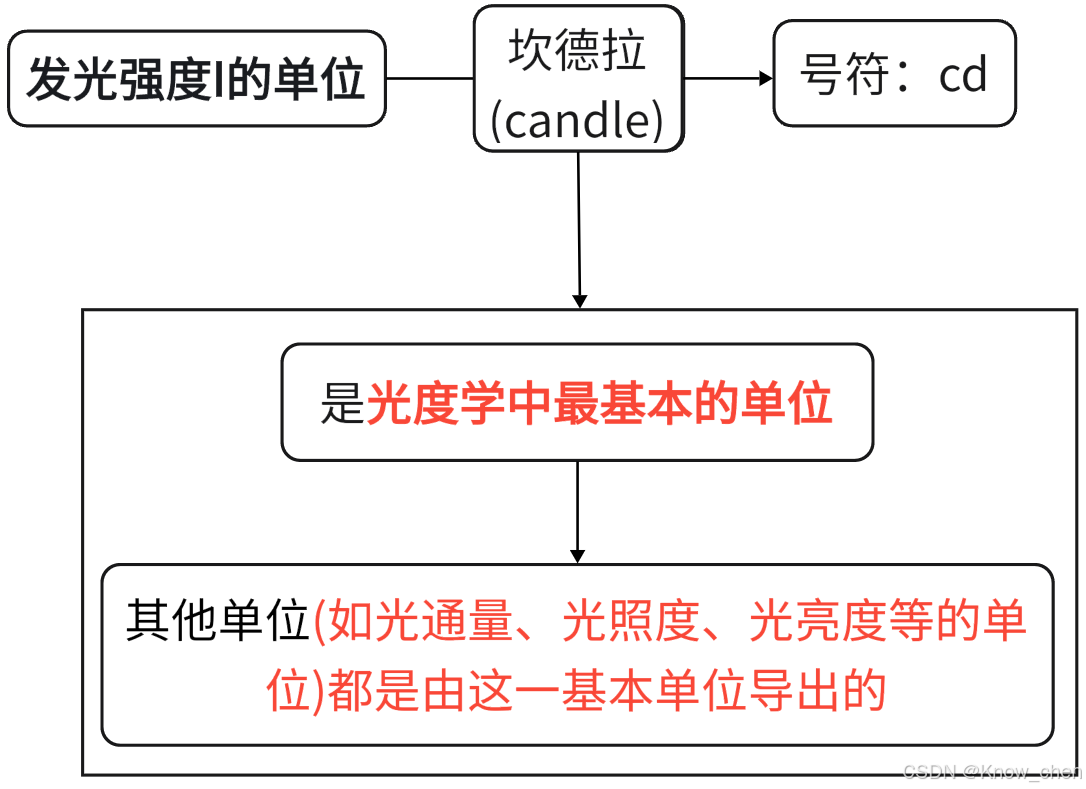

4.3发光强度的单位

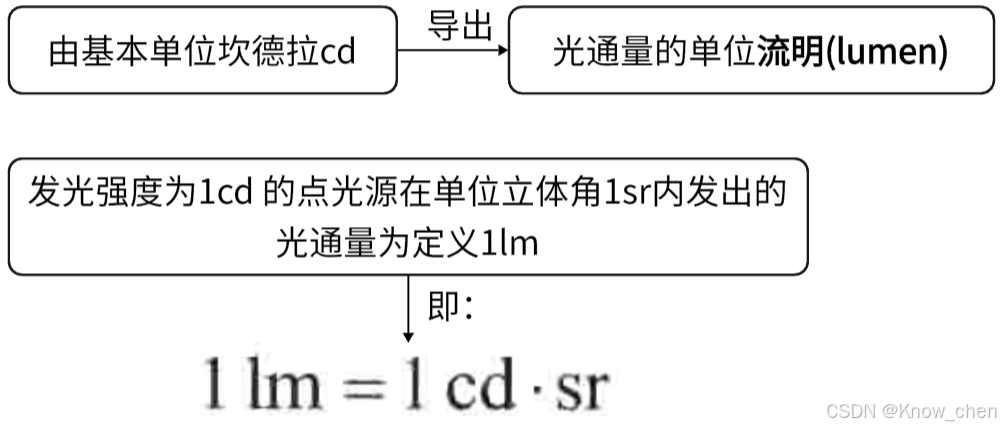

4.4光通量的单位

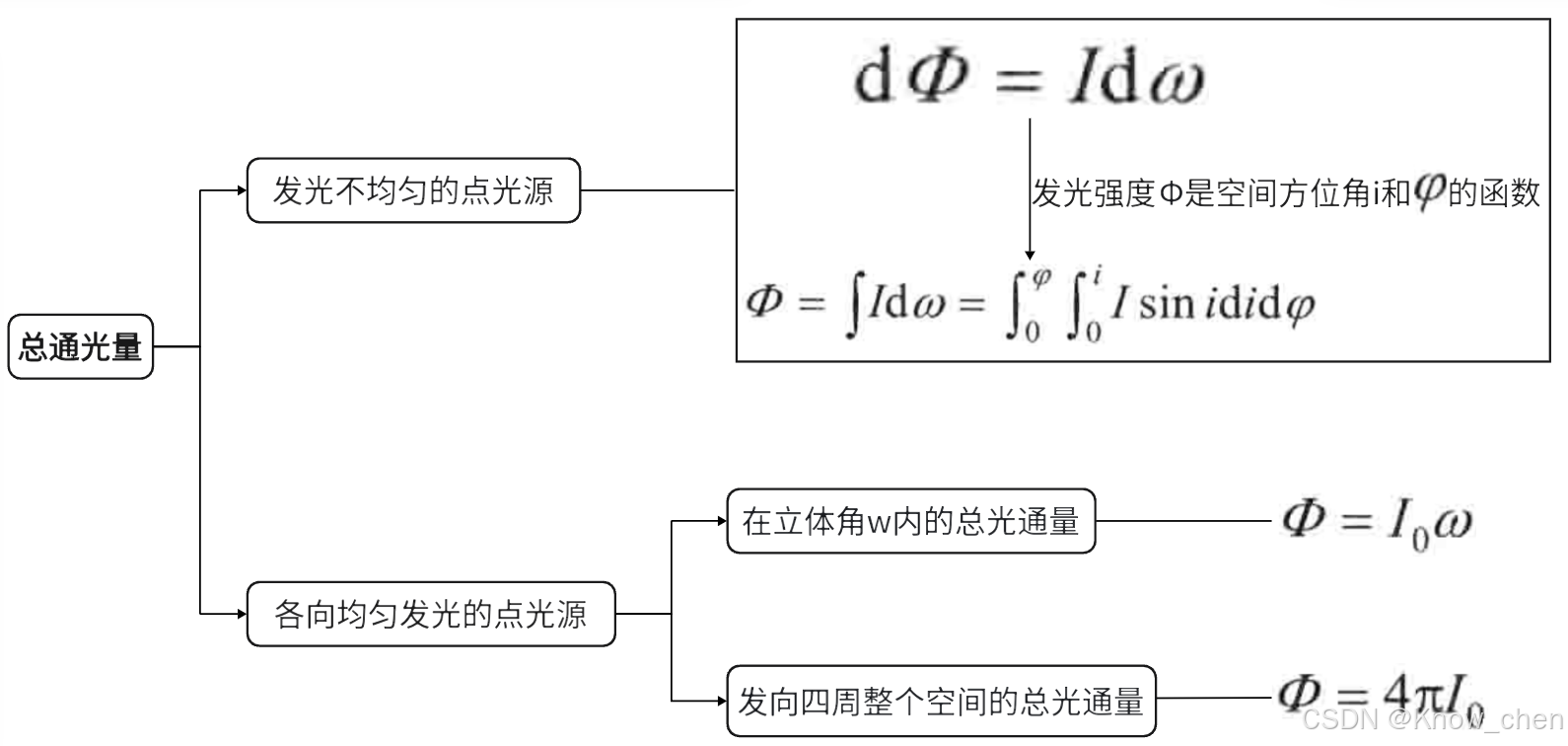

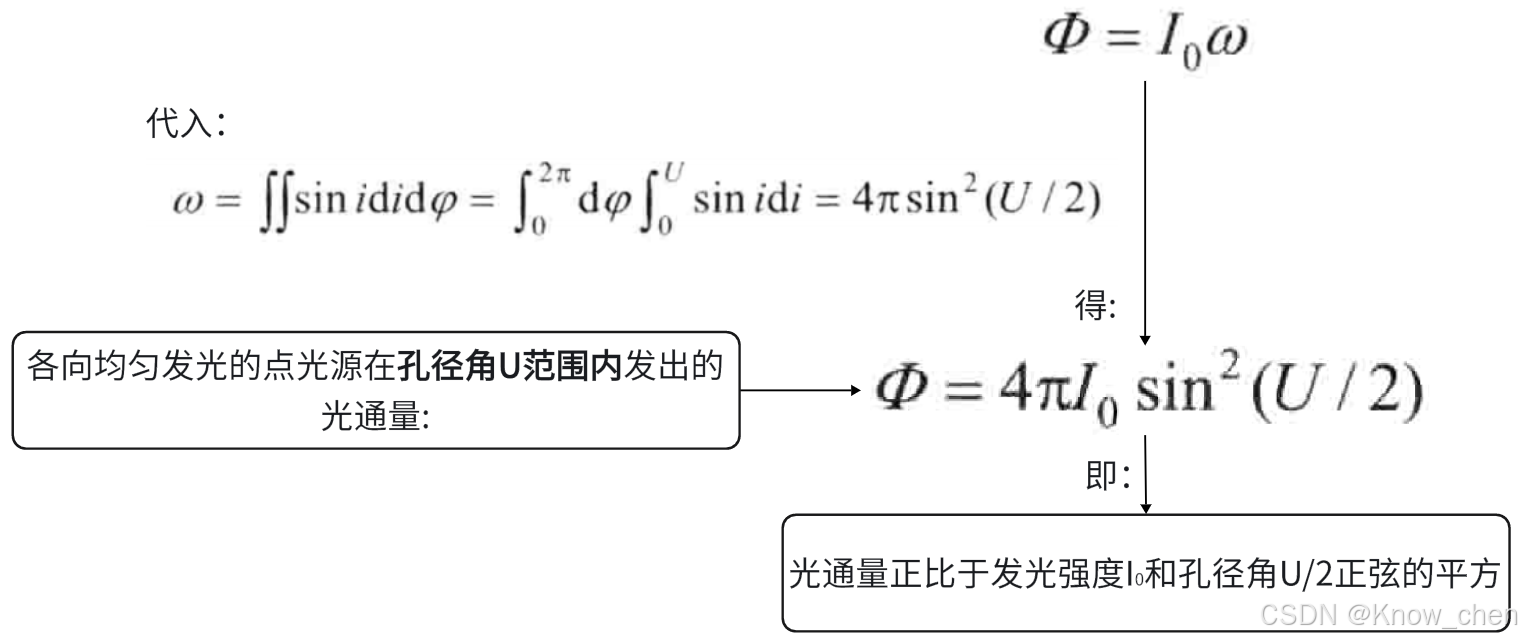

4.5光源发光强度和光通量之间的关系

五、光照度(Illuminance)和光出射度

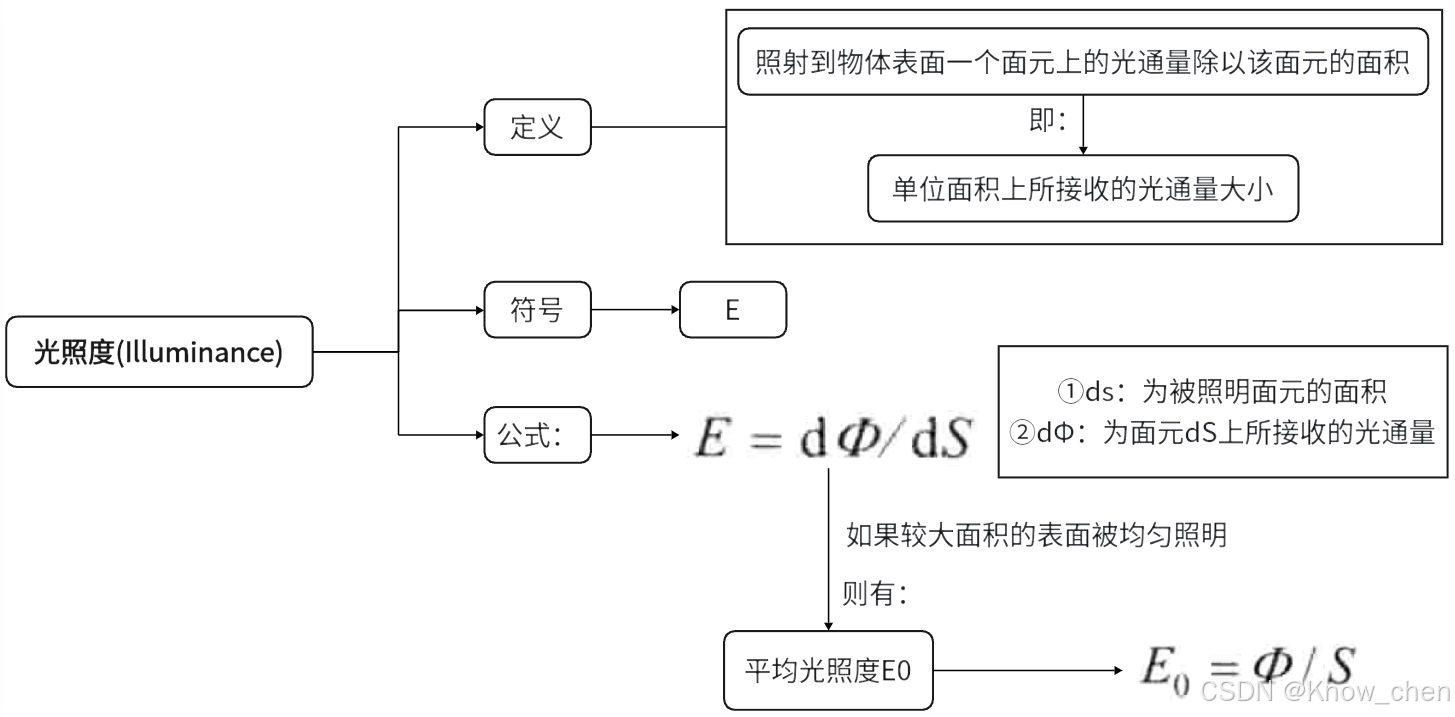

5.1光照度(Illuminance)E

①定义和公式

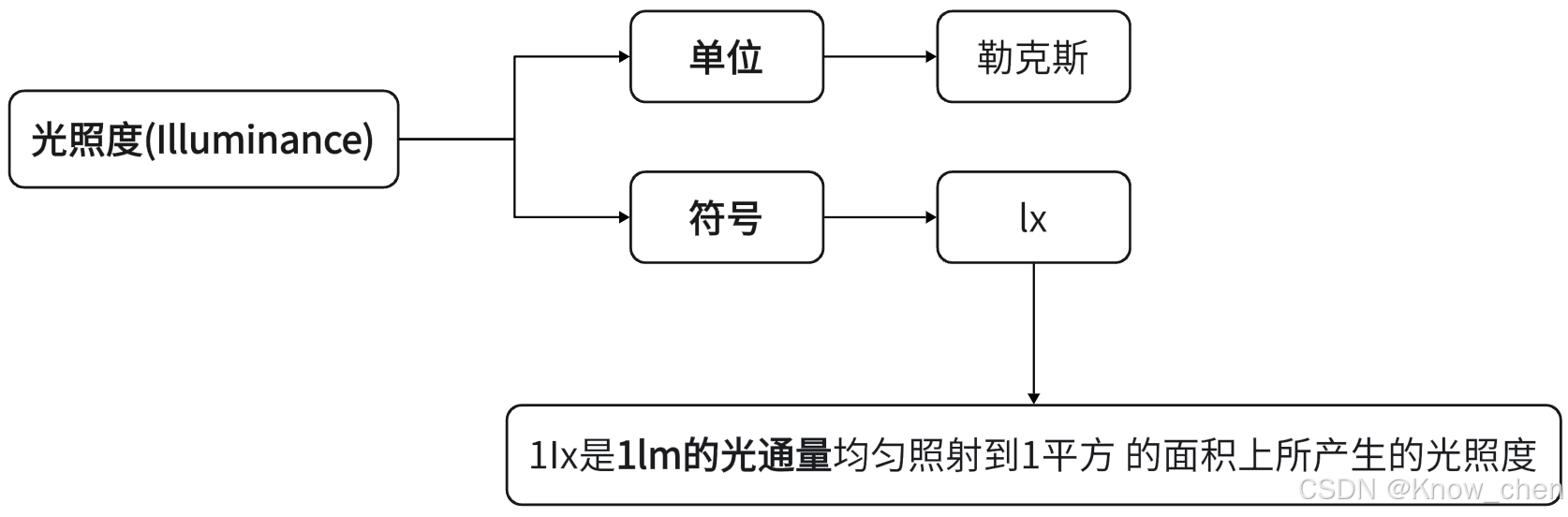

②单位

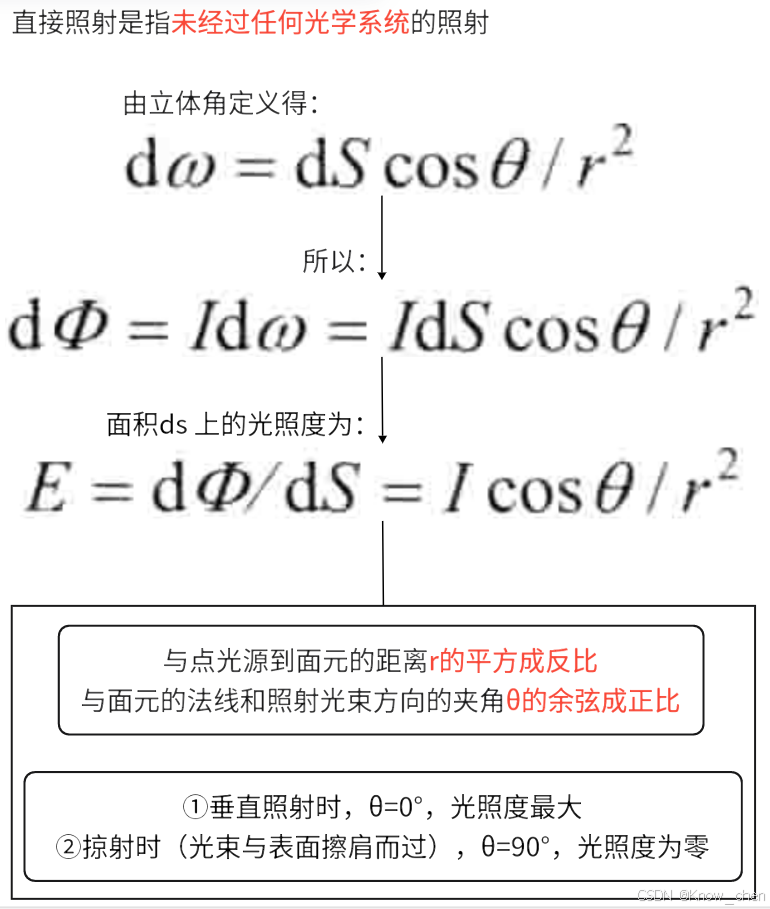

5.2点光源直接照射一平面时产生的光照度(距离平方反比律)

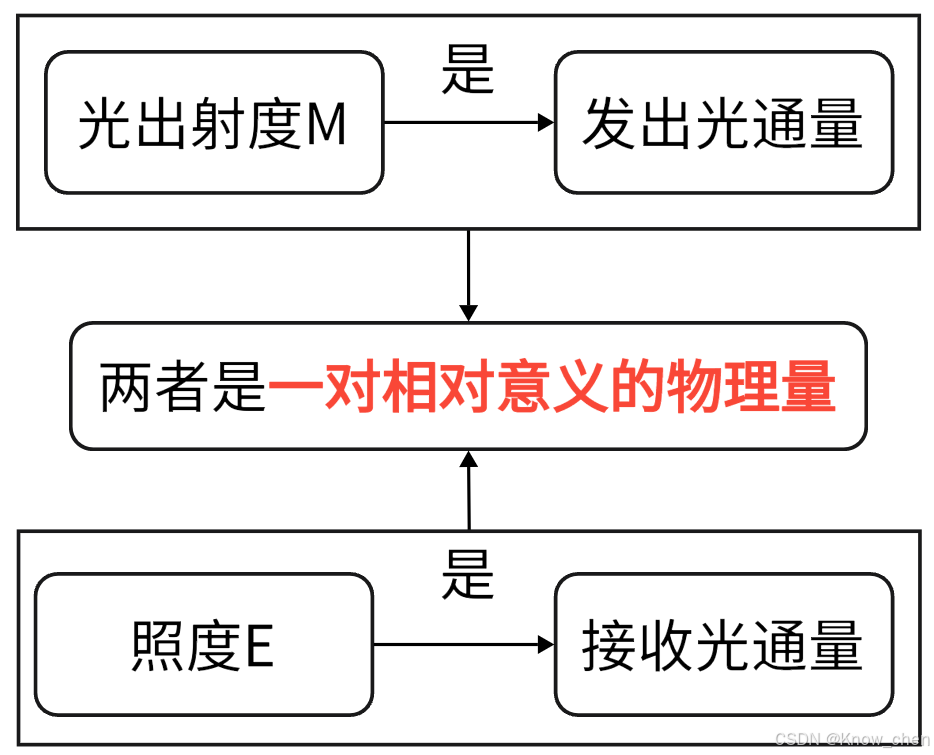

5.3光出射度(Luminous Exitance)

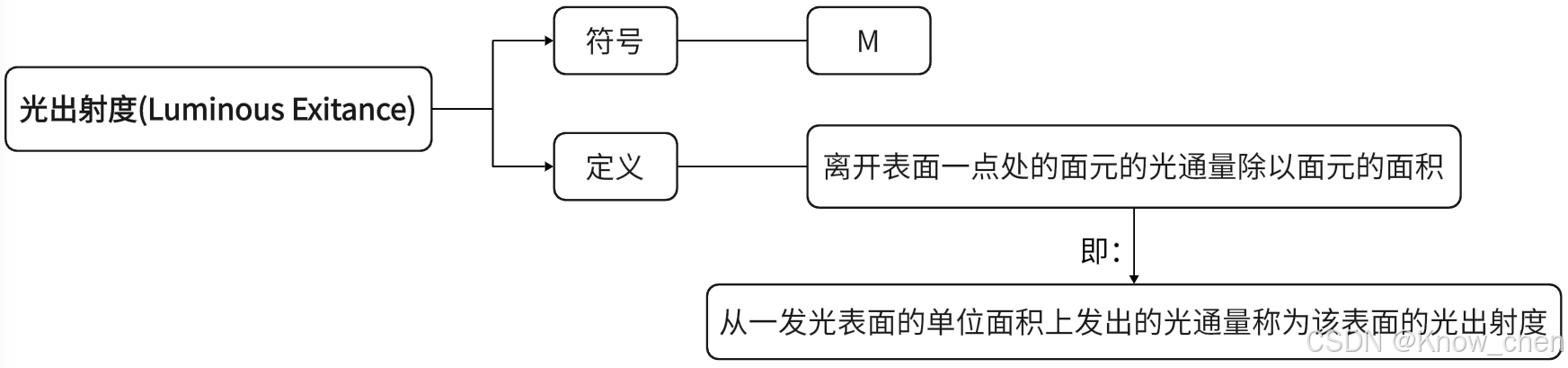

①定义

有书本称为：“面发光度”

他们的单位都是lm/平方

②公式

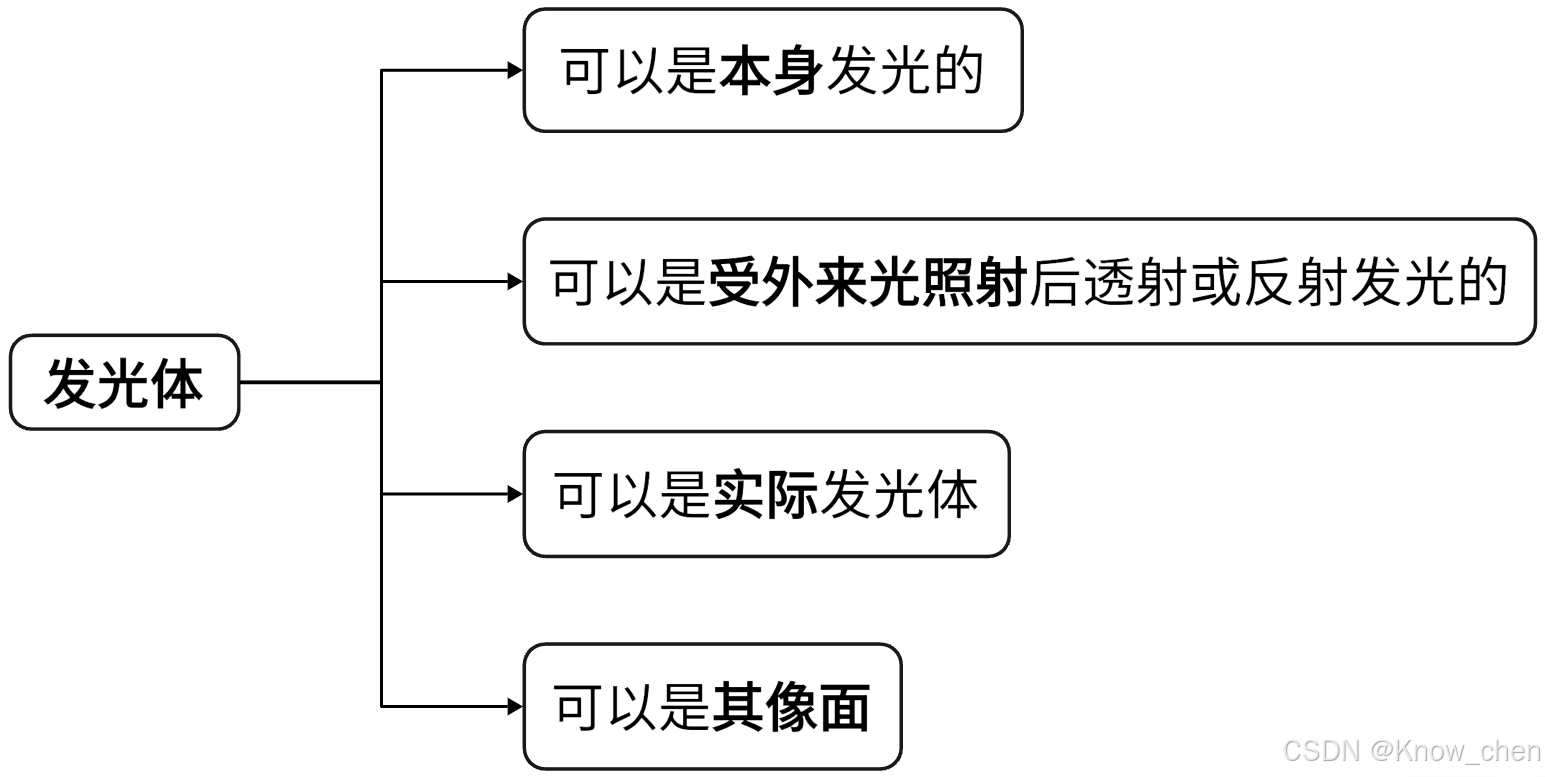

（a）发光体：（四个可以）

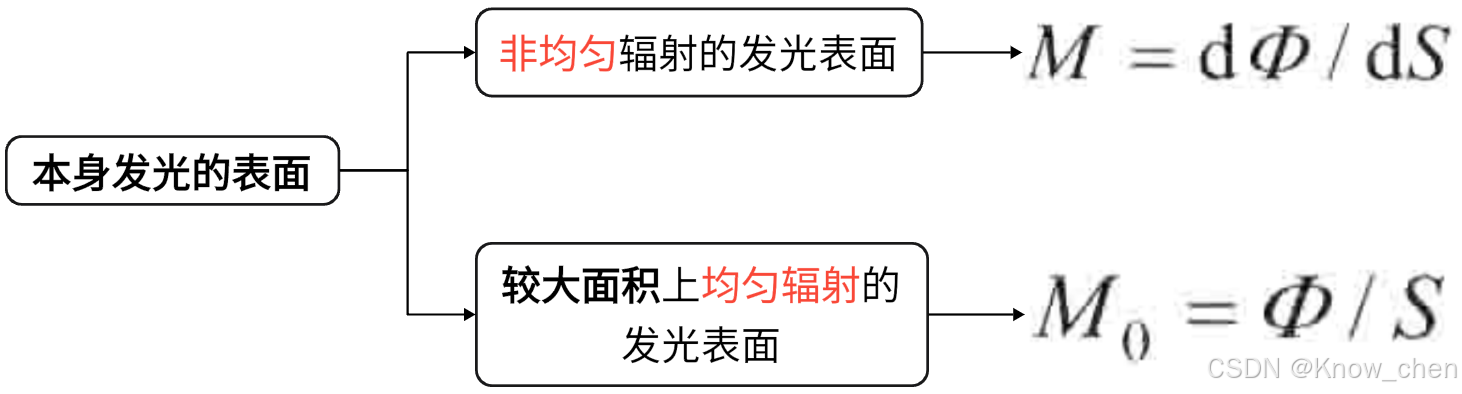

（b）计算公式：

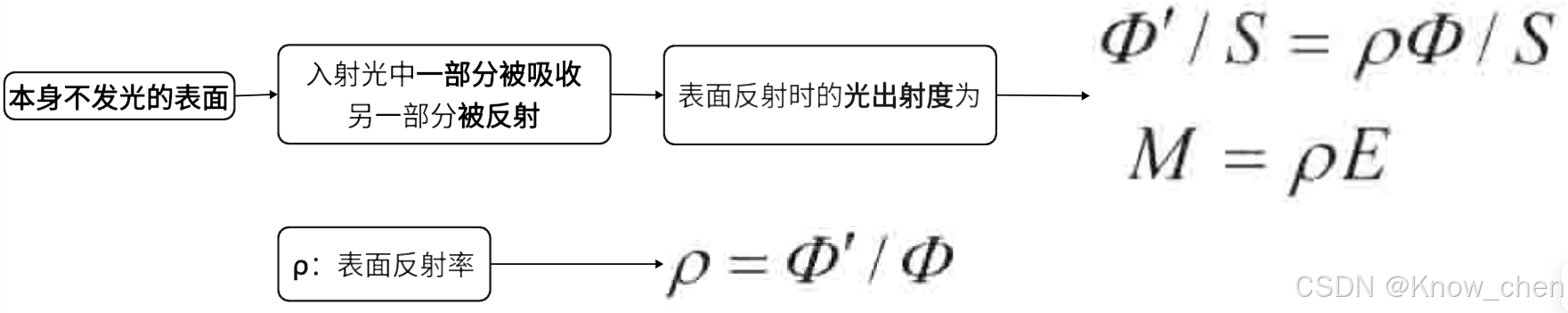

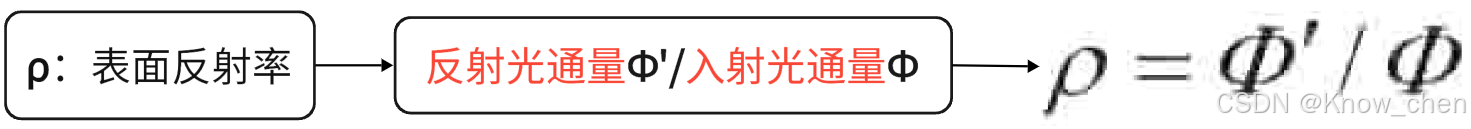

③反射率/黑体与白体

所有物体的反射率都小于1。多数物体对光的反射有选择性,对不同波长的色光,有不同的反射率p。

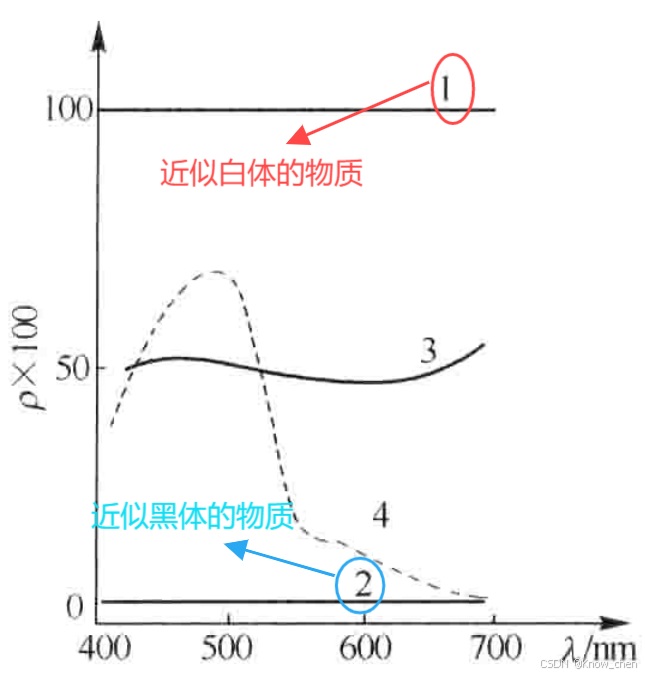

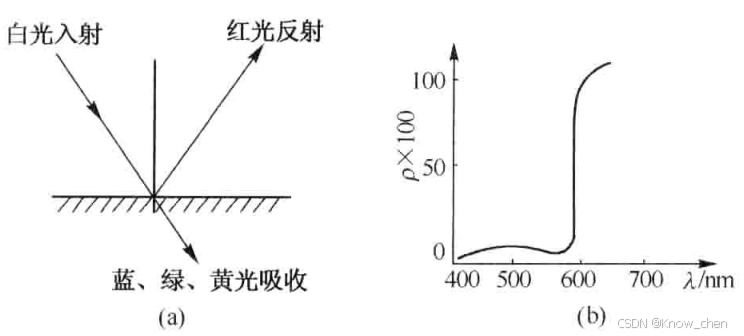

（a）反射性选择曲线

受白光照射时，若表面对红光的反射能力较强，而蓝、绿、黄等色光被吸收，则这种物体被人眼观察时表现为红色。

（b）黑体与白体

六、光亮度(Luminance)

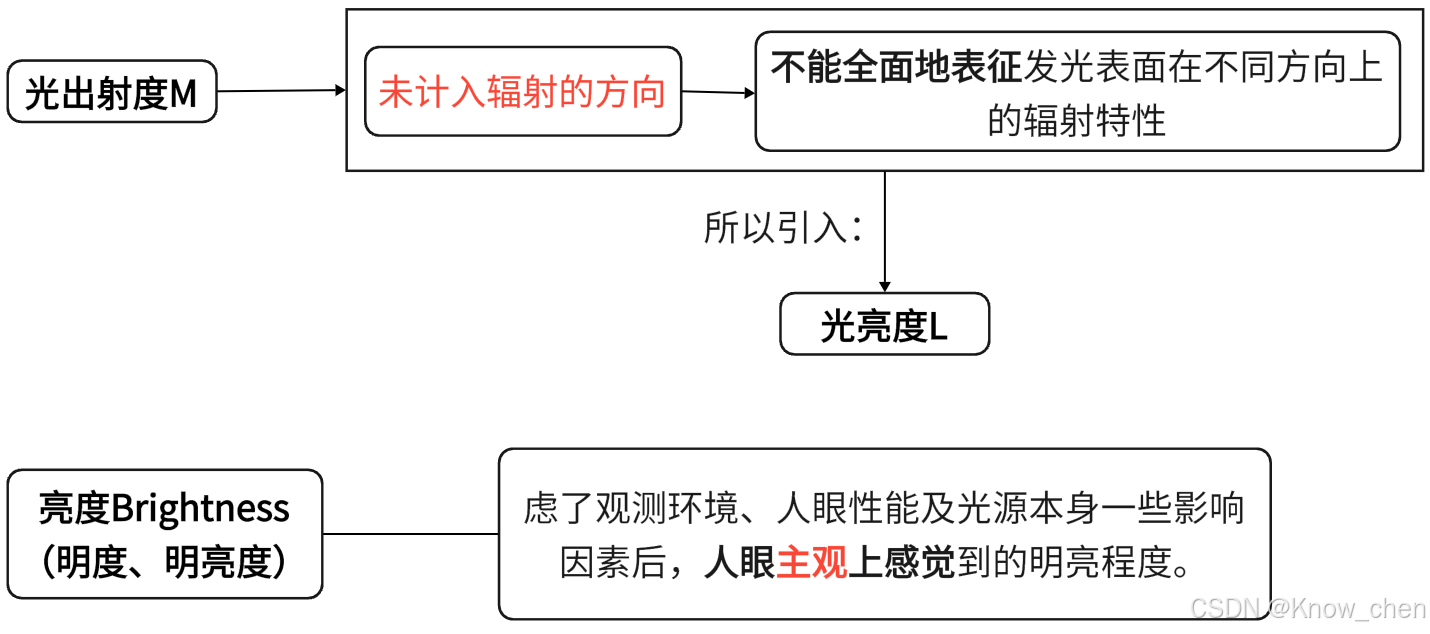

6.1光亮度和亮度

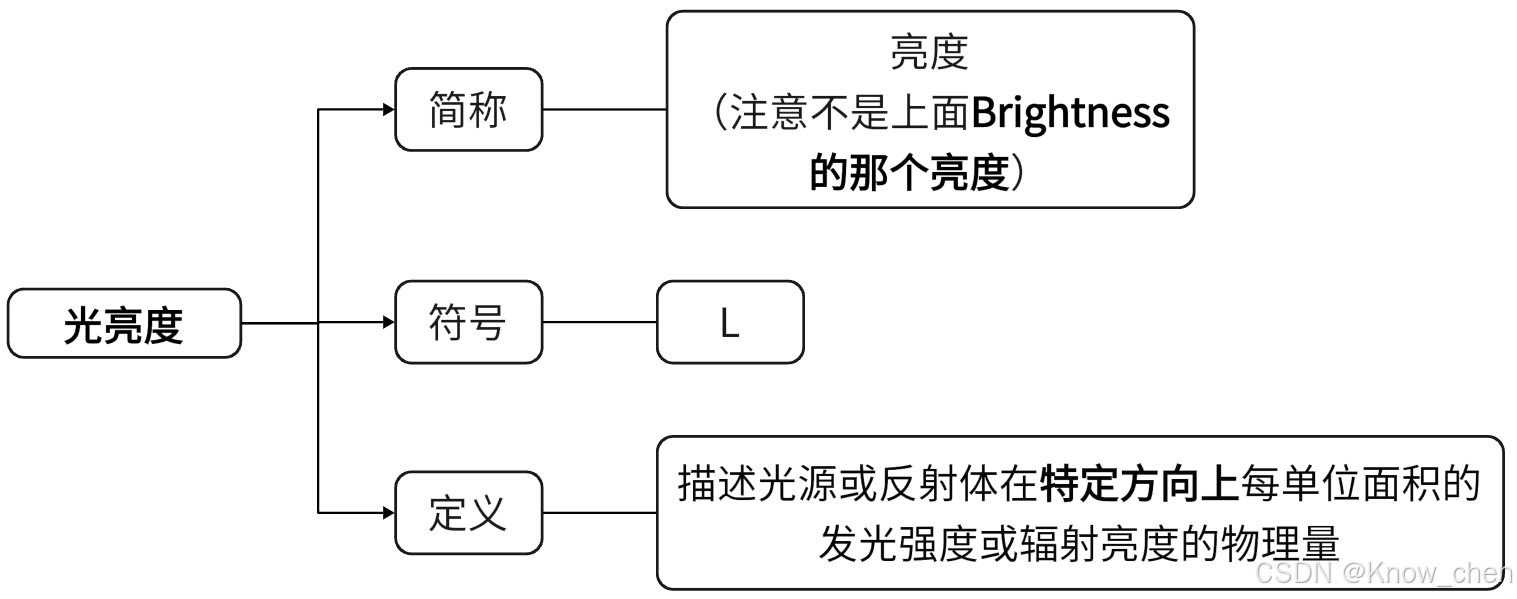

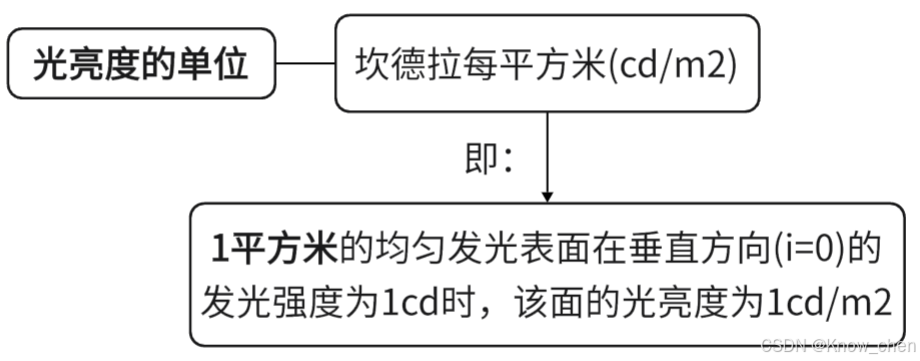

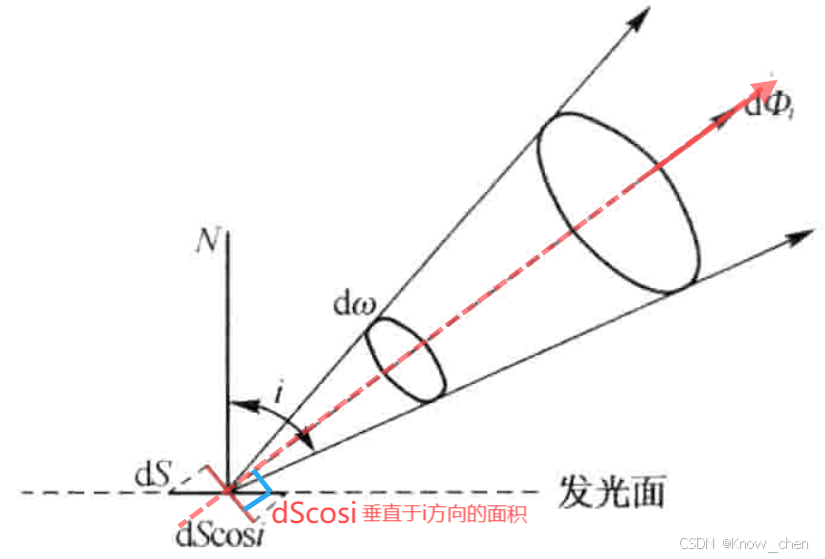

6.2光亮度

①定义

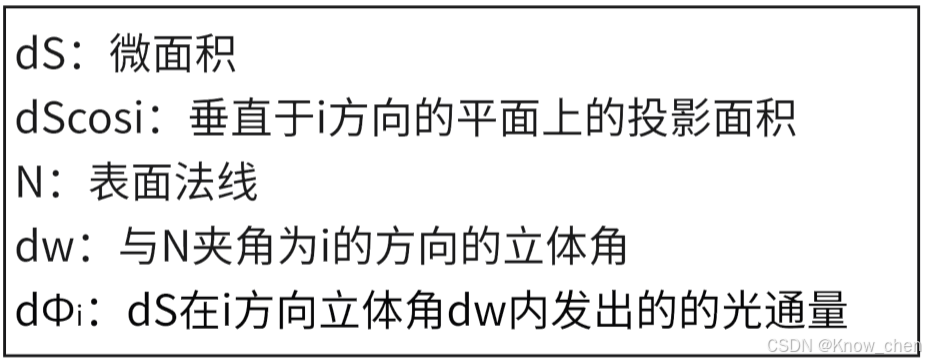

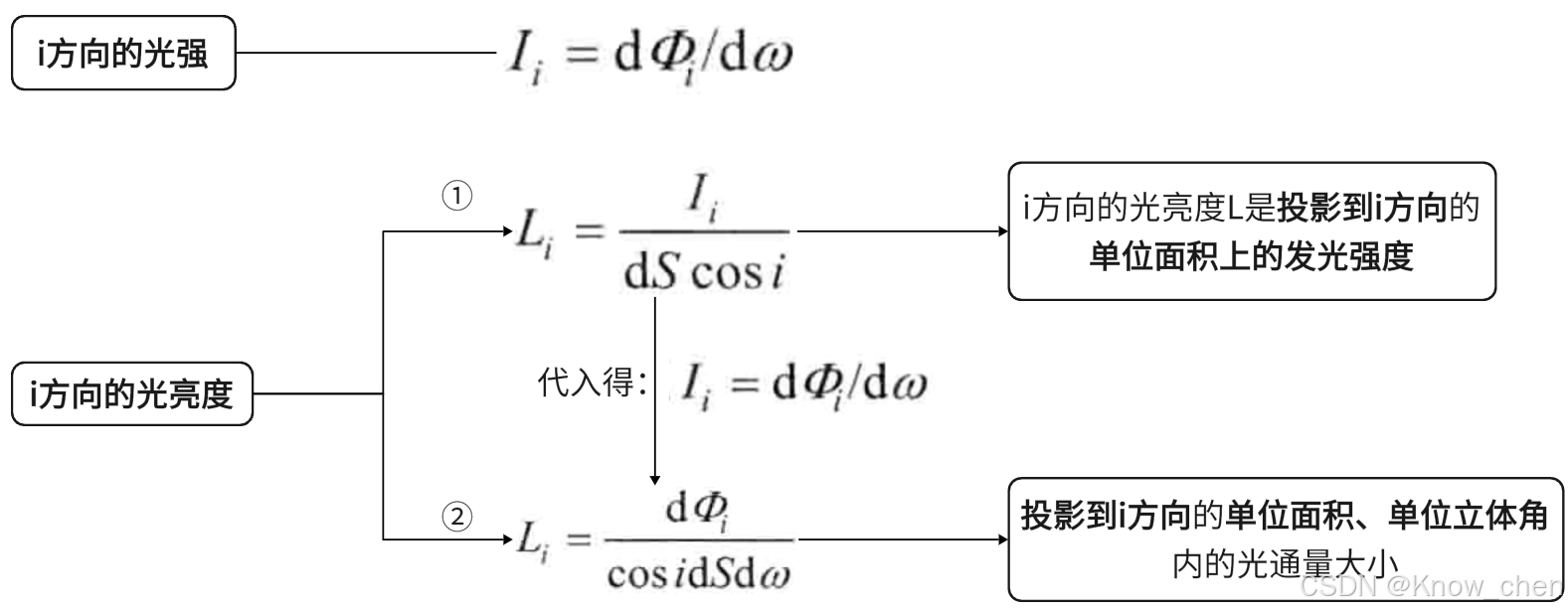

②公式

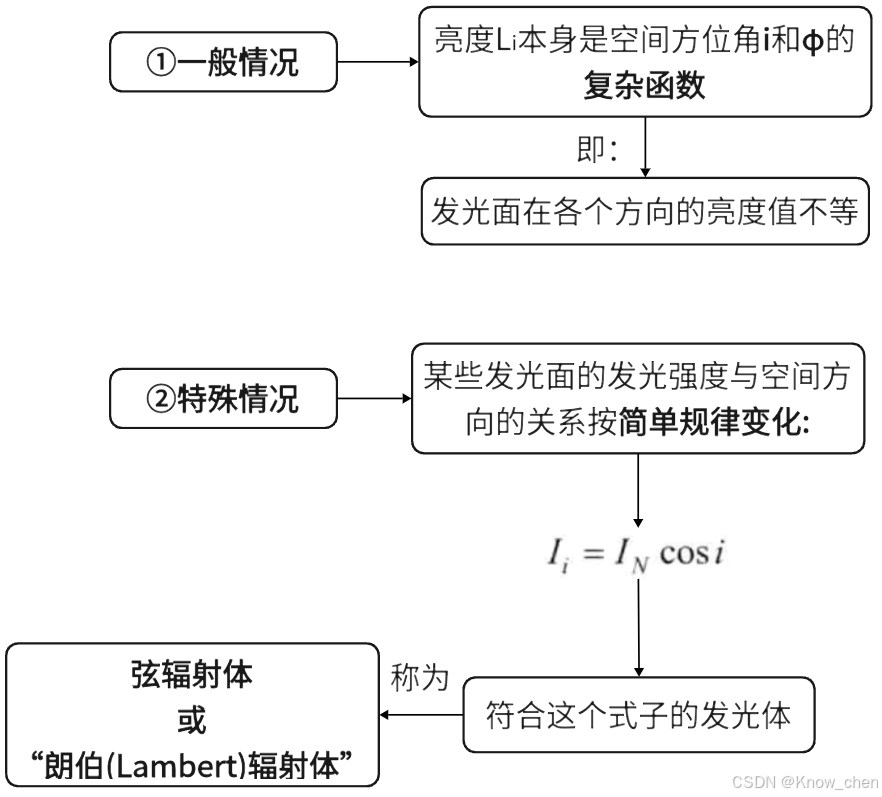

6.3余弦辐射体

①定义

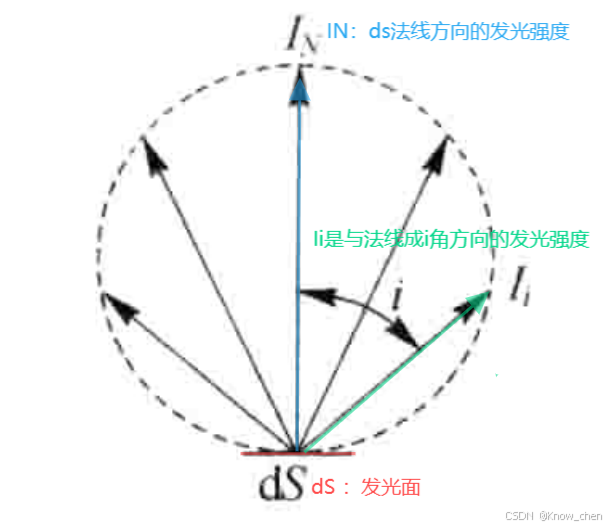

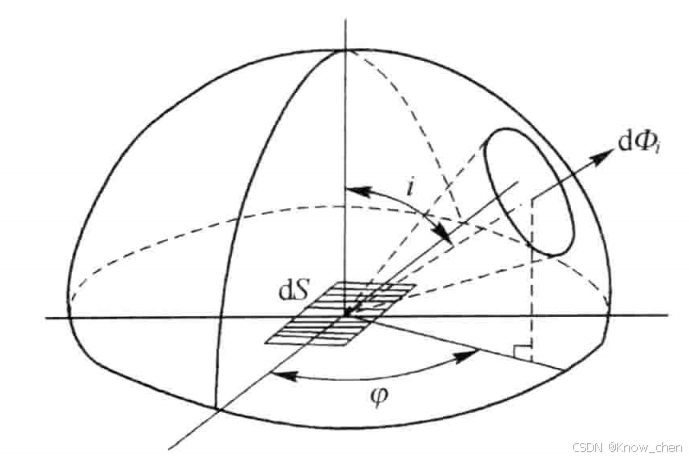

余弦辐射体示意图：

②光亮度公式

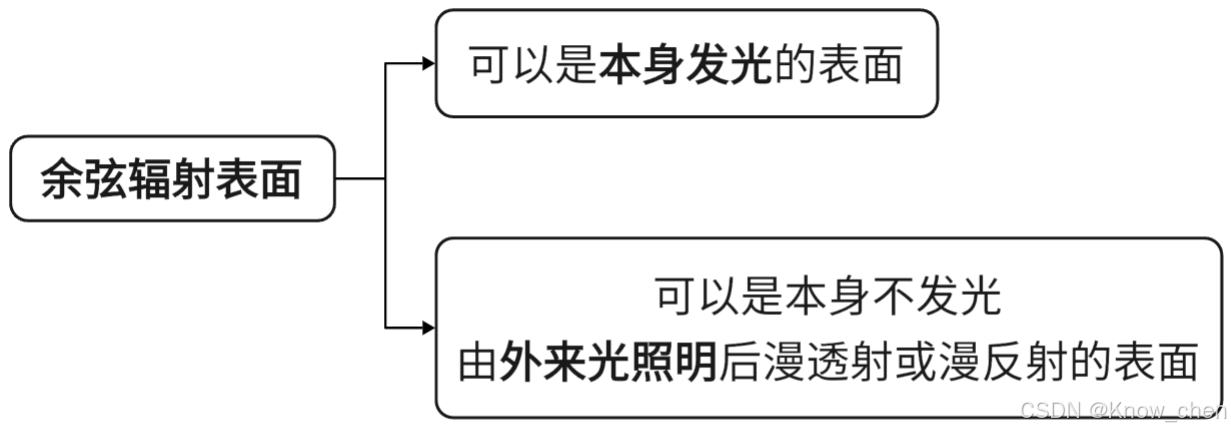

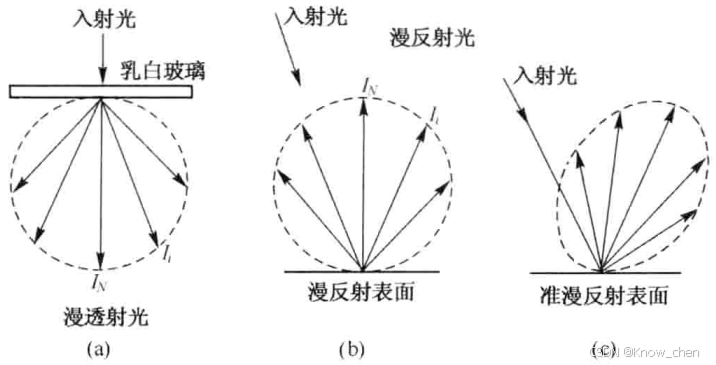

不同余弦辐射表面示意图：

一般的漫射表面都具有近似于余弦辐射的特性。

在完全镜面反射(定向反射)中，反射光方向的亮度Li最大，其余方向为零，不具有余弦辐射性质。

绝对黑体是理想的余弦辐射体。

发光二极管(LED)辐射的空间分布近似于单向的余弦辐射体。

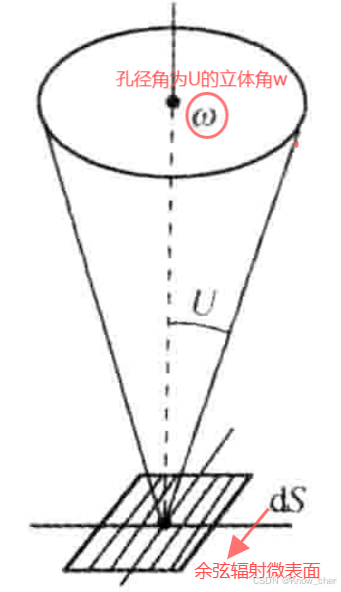

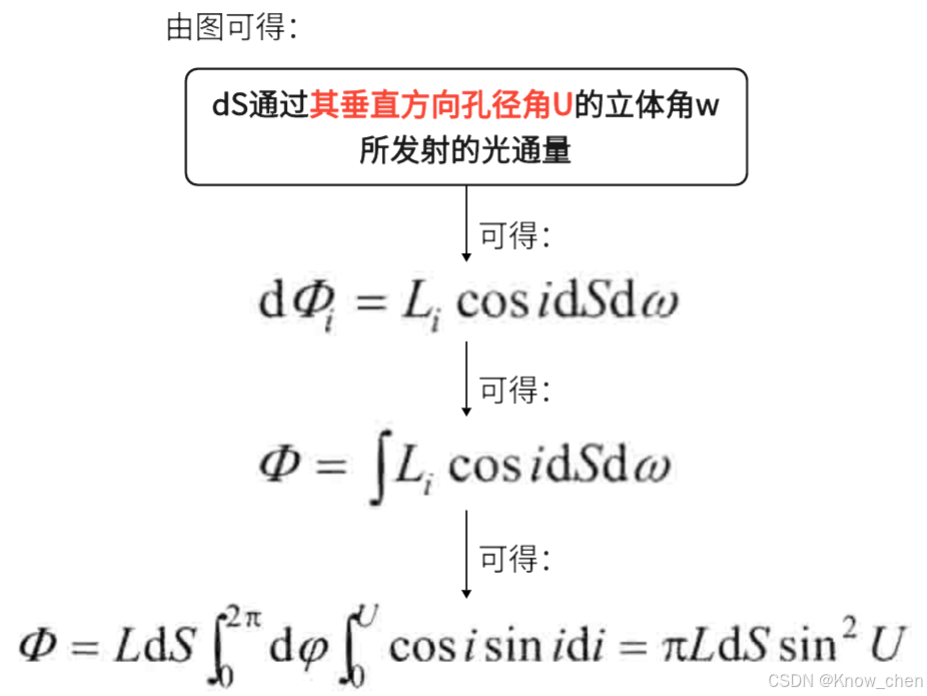

6.4余弦辐射表面向孔径角为U的立体角内发出的光通量

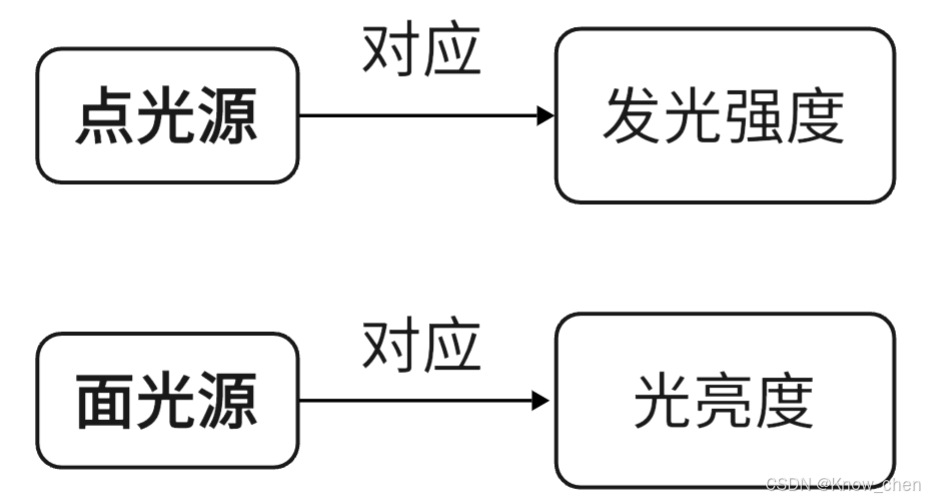

光亮度在面光源中所起的作用与发光强度在点光源中的作用相似,是决定进入光学系统的光通量的重要指标。

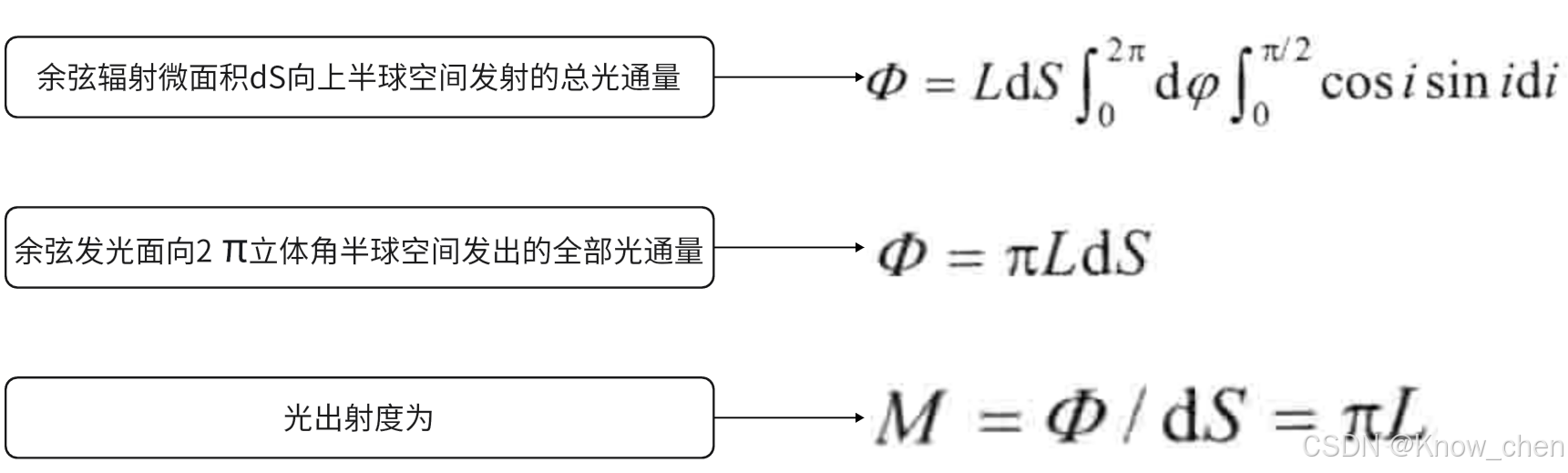

6.5余弦幅射表面向2π 立体角空间发出的总光通量、光亮度和光出射度的关系

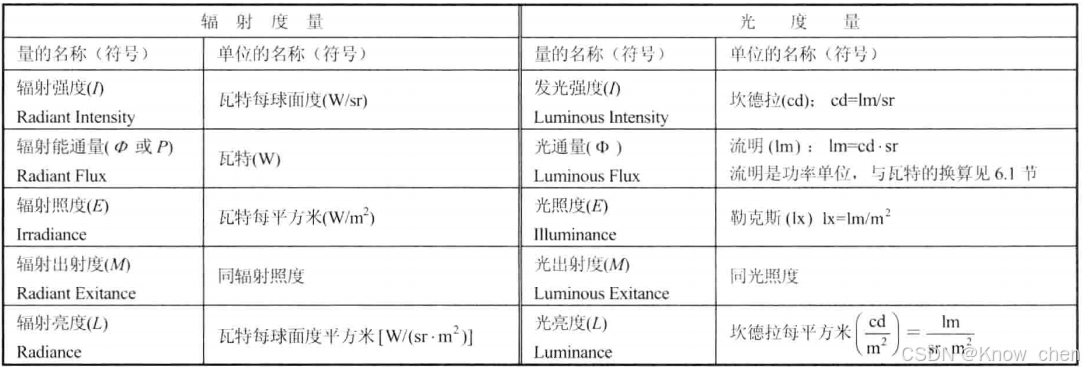

6.6光及有关电磁辐射的量和单位表

前面的量的概念和定义适用于可见光、不可见光和更广的电磁波谱。
