于51单片机的太阳能路灯控制系统设计仿真

**单片机设计介绍，于51单片机的太阳能路灯控制系统设计仿真

一 概要

  基于51单片机的太阳能路灯控制系统设计仿真概要如下：

一、设计背景与目标

太阳能路灯控制系统设计旨在利用太阳能资源，结合51单片机的高效控制能力，实现路灯的自动开关、亮度调节等功能，达到节能环保、智能化管理的目的。通过仿真设计，可以提前验证系统方案的可行性和性能。

二、系统组成

太阳能板：负责收集太阳能并将其转化为电能，为系统提供能源。
蓄电池：储存太阳能板产生的电能，供路灯在夜间或光照不足时使用。
51单片机：作为控制系统的核心，负责数据采集、处理和控制指令的发送。
LED路灯：系统的照明元件，根据51单片机的指令进行开关和亮度调节。
光敏传感器：用于检测环境光照强度，为51单片机提供控制依据。
三、工作原理

白天：太阳能板接收阳光并转化为电能，为蓄电池充电。同时，光敏传感器检测到光照强度足够，通过51单片机控制LED路灯关闭。
夜晚：光敏传感器检测到光照强度降低至设定阈值以下，51单片机控制LED路灯开启，并使用蓄电池中的电能进行照明。根据需要，51单片机还可以调节LED路灯的亮度。
四、仿真设计要点

太阳能板与蓄电池的模拟：在仿真中，可以设定太阳能板的输出功率和蓄电池的充电、放电特性，以模拟实际系统中的能源转换和储存过程。
光敏传感器的模拟：通过设定光照强度的变化范围，模拟光敏传感器在不同光照条件下的输出信号，为51单片机提供控制依据。
51单片机的控制逻辑：在仿真中，需要编写51单片机的控制程序，实现数据采集、处理和控制指令的发送。程序应能根据光敏传感器的输出信号，判断当前光照强度，并控制LED路灯的开关和亮度。
LED路灯的模拟：在仿真中，可以设定LED路灯的亮度调节范围和响应特性，以模拟实际系统中LED路灯的照明效果。
五、仿真验证与优化

验证系统方案的可行性：通过仿真验证系统方案是否能够实现预期的功能和性能要求。
优化系统参数：根据仿真结果，对系统参数进行优化，以提高系统的效率、稳定性和可靠性。
评估系统性能：通过仿真评估系统的响应速度、照明效果、能耗等指标，为实际应用提供参考依据。
六、总结与展望

基于51单片机的太阳能路灯控制系统设计仿真，为太阳能路灯控制系统的开发提供了有效的验证和优化手段。通过仿真设计，可以提前发现系统存在的问题和不足，并进行针对性的改进和优化。未来，随着技术的不断发展和应用需求的不断提高，太阳能路灯控制系统将朝着更高效、更智能、更环保的方向发展。

二、功能设计

本系统由STC89C52单片机、LCD1602液晶显示、光照检测、A/D芯片PCF8591、继电器控制、高亮LED灯电源组成。

1、通过太阳能电池板(用直流电源模拟)对蓄电池的充电功能。

注意：12V太阳能电池板和12V蓄电池需要买家自行购买，本店不提供。

买家也可以通过直流电源模拟演示。

2、具有过充和过放保护，过充（蓄电池电压高于14.4V）时，继电器断开，以防止蓄电池过充。过放（蓄电池电压低于10.6V）时，高亮LED灯在任何情况均不会亮。防止蓄电池过度放电。

3、光控作用，通过4个高亮LED灯模拟路灯，光线较弱灯亮，否则灯不亮。且光照阈值可以通过光照传感器上的电位器调节。

4、LCD1602液晶显示蓄电池电压值、蓄电池容量值以及蓄电池充电状态。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

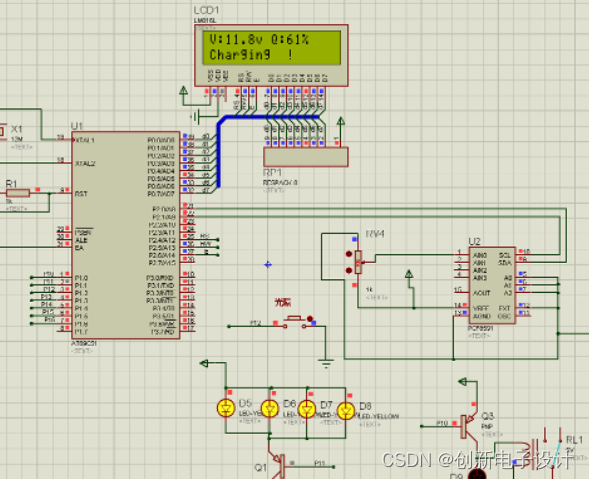

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
