基于51单片机智能医院红外点滴检测输液器报警系统

**单片机设计介绍，基于51单片机智能医院红外点滴检测输液器报警系统

一 概要

  基于51单片机智能医院红外点滴检测输液器报警系统概要如下：

一、系统概述
该系统主要利用51单片机作为控制核心，结合红外传感技术，实时监测医院内患者的输液情况。系统具备实时显示输液点滴速度、设置输液瓶体积和滴速、异常报警等功能，旨在减轻医护人员的工作量，提高患者输液过程的安全性和舒适度。

二、系统组成
51单片机：作为控制核心，负责接收红外传感器传来的数据，执行控制逻辑，并驱动报警模块进行工作。
红外传感器：安装在输液器上，实时监测点滴的流动情况，并将检测到的数据转换为电信号输出给51单片机。
报警模块：当点滴速度低于或高于预设值，或输液瓶体积为0时，由51单片机控制报警模块发出声光报警信号，提醒医护人员及时处理。
显示模块：实时显示输液的点滴速度、输液瓶总体积、剩余液体体积、瞬时滴速、设置容量、设置速度等信息，方便医护人员随时掌握患者的输液情况。
电源模块：为整个系统提供稳定的电源供应，确保系统能够正常工作。
三、功能特点
实时监测：通过红外传感器实时监测输液器的点滴流动情况。
设置功能：可通过按键设置输液瓶的体积（量程为0-999mL）和滴速。
调节功能：当设置的滴速超过当前滴速时，步进电机正转一周以调节输液速度；当设置的滴速不超过当前滴速时，步进电机反转一周。
无线APP功能：系统支持无线蓝牙/WIFI模块，可连接手机APP进行远程监控和操作，如查看输液数据、发送控制指令等。
阈值存储：设置的阈值可存储到单片机Flash中，具有掉电不丢失的特点，无需重新设置。
四、技术特点
结构简单：系统采用模块化设计，结构清晰，易于维护和升级。
成本低廉：采用51单片机作为控制核心，降低了系统成本。
操作方便：医护人员可通过按键或手机APP轻松设置和操作系统。
实时性高：系统实时显示输液数据，并能在异常情况下及时发出报警信号。
安全性高：系统能从患者心率客观角度以及患者感受主观角度对输液速度进行调节，确保患者输液过程的安全性。
五、应用前景
该系统可广泛应用于医院、诊所等医疗机构，为医护人员提供实时的输液监控和报警功能，减轻工作负担，提高患者输液过程的安全性和舒适度。同时，随着物联网技术的不断发展，该系统还可与医院信息化系统相结合，实现更加智能化、自动化的输液管理。

二、功能设计

1、输液瓶体积单位默认mL。每一滴的液滴的体积默认1mL（只是模拟）。

2、通过红外对管模块实时检测液滴的滴速，并通过将滴速和液体的剩余容量实时显示在液晶LCD1602显示。

3、可以通过按键设置输液瓶的体积（量程为0-999mL）。

4、可以通过按键设置滴速，设置确认后，如果设置的滴速超过当前滴速，则步进电机正转一周，如果设置的滴速不超过当前滴速，则步进电机反转1周。

5、LCD1602实时显示输液瓶总体积、剩余液体体积、瞬时滴速、

6、设置容量、设置速度、单位信息，方便实时查看，设置阈值存储到单片机Flash中，具有掉电不丢失，无需重新设置。。

7、当输液瓶的体积为0时，声光长鸣报警。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

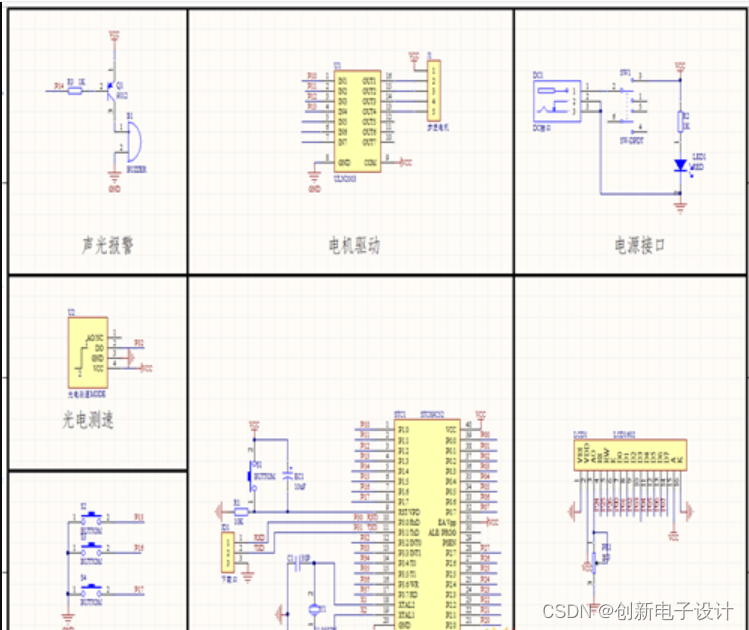

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
