PWM开发SG90舵机

简介:

PWM,英文名Pulse Width Modulation,是脉冲宽度调制缩写,它是通过对一系列脉冲的宽度进 行调制,等效出所需要的波形(包含形状以及幅值),对模拟信号电平进行数字编码,也就是说通 过调节占空比的变化来调节信号、能量等的变化,占空比就是指在一个周期内,信号处于高电平的 时间占据整个信号周期的百分比,例如方波的占空比就是50%。

 脉冲宽度调制

通过占空比编码模拟信号

占空比 一个周期内,高电平占据时长的百分比

PWM占空比计算
通常,PWM占空比是通过高电平持续的时间与整个PWM周期时间的比例来计算的。

控制舵机

1. 什么是舵机

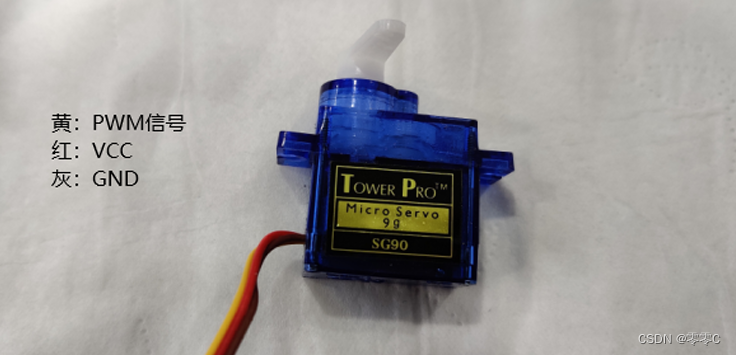

如下图所示,最便宜的舵机sg90,常用三根或者四根接线,黄色为PWM信号控制 用处:垃圾桶项目开盖用、智能小车的全比例转向、摄像头云台、机械臂等 常见的有0-90°、0-180°、0-360°

2. 怎么控制舵机

向黄色信号线“灌入”PWM信号。

PWM波的频率不能太高,SG90舵机通常需要一个20ms的PWM周期,大约50HZ,即周期=1/频率=1/50=0.02s,20ms左右。

这意味着每20ms,你需要发送一个完整的PWM信号(包括高电平和低电平)。

数据:  高电平持续的时间/20ms

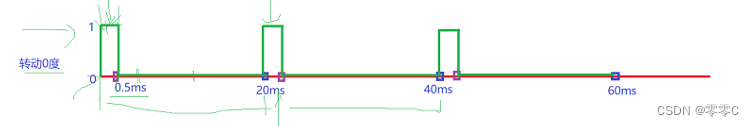

0.5ms-------------0度; 2.5% 对应函数中占空比为250

1.0ms------------45度; 5.0% 对应函数中占空比为500

1.5ms------------90度; 7.5% 对应函数中占空比为750

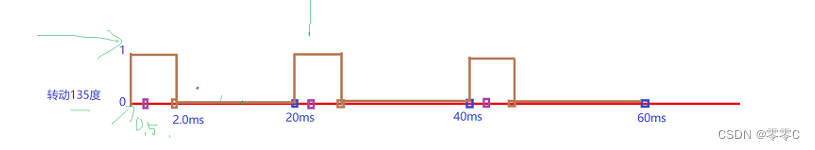

2.0ms-----------135度; 10.0% 对应函数中占空比为1000

2.5ms-----------180度; 12.5% 对应函数中占空比为125

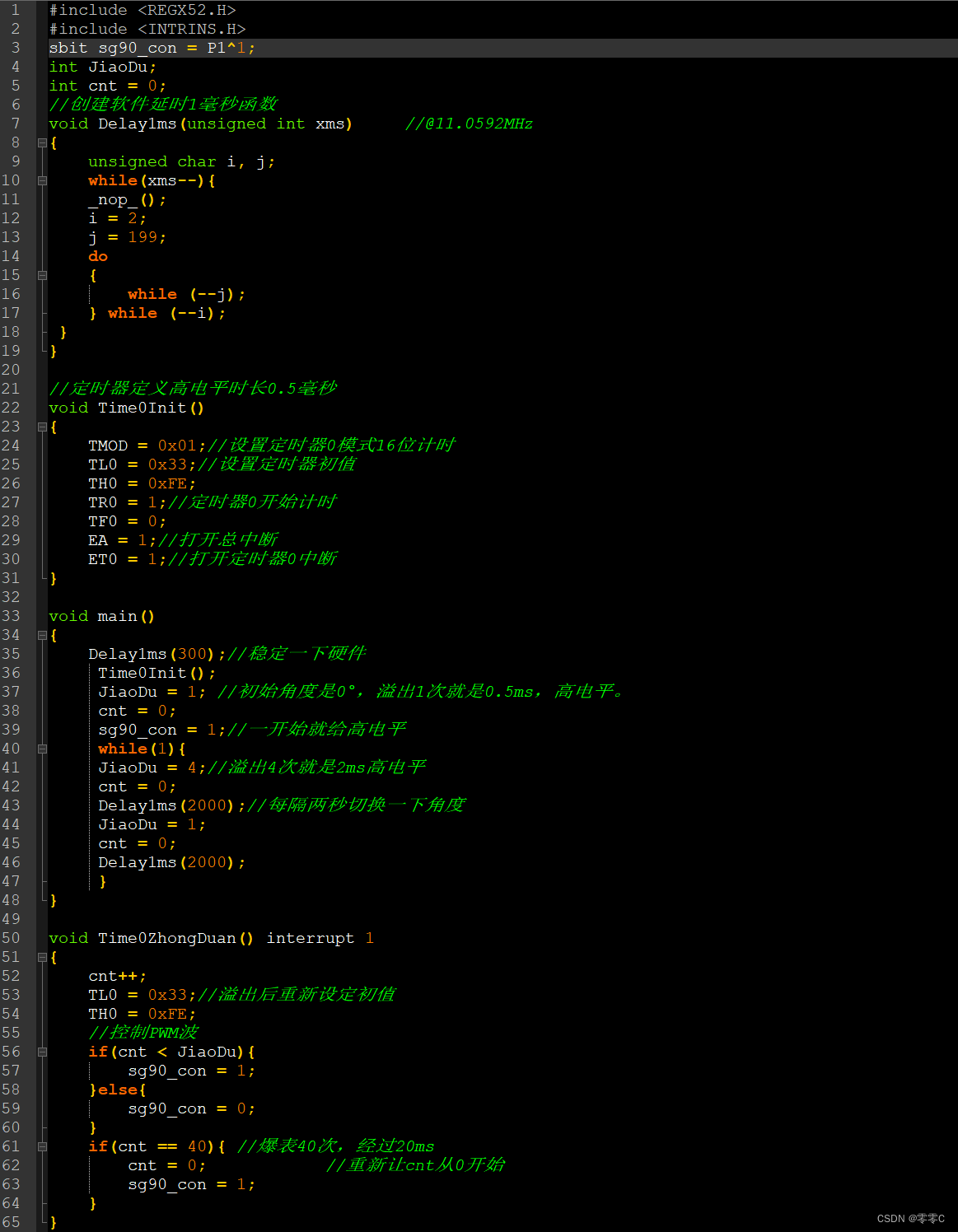

定时器需要定时20ms, 关心的单位0.5ms, 40个的0.5ms,初值0.5m cnt++

1s = 10ms * 100

20ms = 0.5ms * 40

每隔2秒从0度到135度切换
