1 电介质的极化过程
电偶极子被定义为一对极性相反但相距很近的等量电荷,与每个偶极子相关联的一个矢量成为偶极矩,如果为每个电荷的带电量,
为从负电荷到正电荷的距离矢量,则电偶极矩为:
如果组成介质的分子具有固有偶极矩,当电场时,介质中各分子的固有偶极矩的取向是无规则的,使得合成电偶极矩相抵消,此时电场为零,介质不存在宏观极化强度;当电场
时,在电场作用下,这些固有偶极矩将沿着外加电场方向排列,所有偶极矩的矢量和不为零,介质产生宏观极化强度,这种电介质中偶极矩在外加电场作用下发生位移的现象,称为电介质的极化。
极化过程中,介质材料有两个重要的电气特性:相对介电常数和耗散因子,前者描述了电场中偶极子如何重新排列而增加电容量,然而,它并没有涉及材料损耗,后者描述了偶极子在介质中如何来回摆动并形成电阻。
这两个特性都与偶极子的数量、大小和迁移率有关联,施加正弦电压时,从频域来看,前者涉及到偶极子与电场异相运动并引起电容升高;后者涉及到偶极子与电场同相运动并引起损耗。本文将逐步对这些概念展开讨论。
2 介电常数的定义
导体之间的绝缘材料的存在将增加它们之间的电容,导致电容增大的特殊材料性质称为相对介电常数,通常用表示材料的相对介电常数,它是相对于空气的介电常数,空气的介电常数为1,作为比值,相对介电常数没有单位,并且,介电常数是绝缘体的固有体积性质,一小块环氧树脂的介电常数与一大块相同材料的介电常数相同,绝缘材料的相对介电常数定义为:
上式表示导体被绝缘材料包围时的电容量与导体被空气包围时的电容量

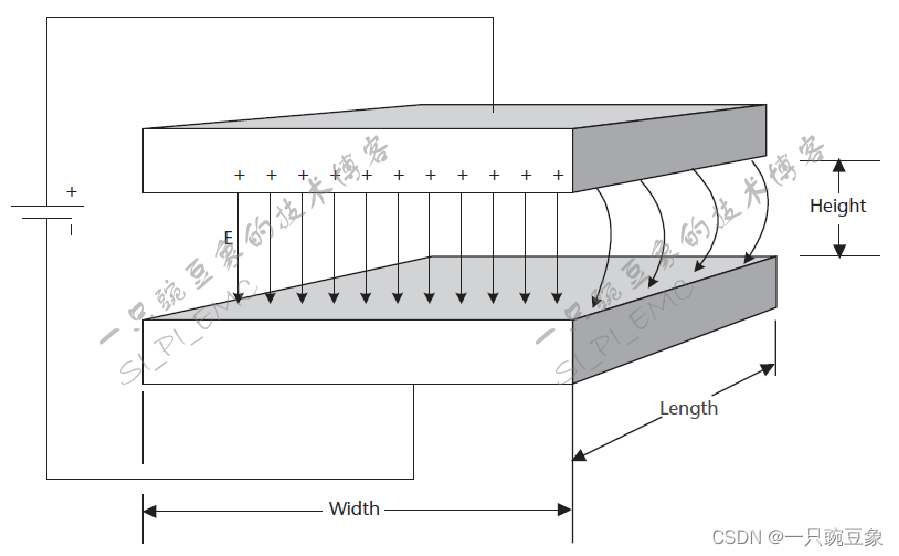

的比值。 一个常见的平板电容如图所示,间隔距离为
,总横截面积为
,则平板间电容为:
由上式可知,材料的相对介电常数越高,固定导体之间的电容越大,并且,由介质中偶极子的极化过程可知,材料的介电常数与偶极子的数目有关:
1. 具有许多偶极子分子的物质,如水,介电常数很高(超过80);
