0 引言
从过往的讨论中,已知PCB中的辐射问题,通常可以被简化为对偶极子和环形天线辐射模型的分析,这里所说的分析,并不是进行天线参数的严格审查,而是需要设计者了解这两种天线产生辐射的机理和特点,以及不同结构对辐射效率的影响,因此,即便没有深厚的天线理论功底,只要具备一定的辐射效率相关的知识并借助电磁仿真工具,也可以完成对此问题的有效分析。

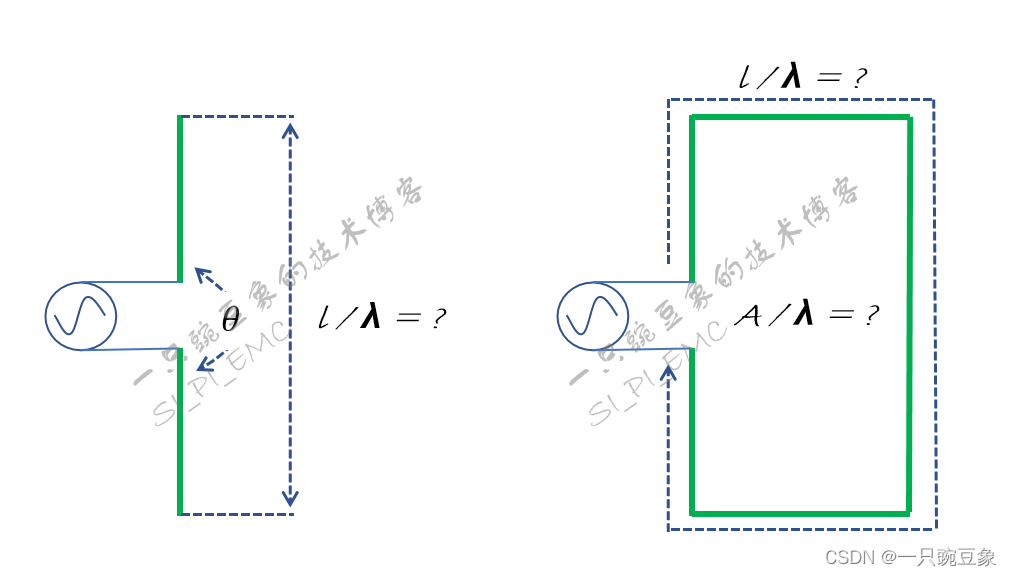

如下图所示,对于偶极子天线的分析,重点关注的是其天线长度与工作波长
的关系,以及天线两臂展开角度
对于辐射效率的影响,而在环形天线的分析中,重点关注的是天线周长
与工作波长
的关系,以及天线环路面积
对于辐射效率的影响。
1 偶极子天线的辐射因素分析
1.1 偶极子天线模型设计
在仿真环境中,创建一个简易的偶极子天线模型,初始参数如下图所示:
1. 激励源配置为0~1V周期性变化的10MHz方波,源内阻为10ohm,仿真中以一个50ohm的离散端口形式将信号馈入天线;
2. 天线双臂展开角度为180度,单极天线长度为300mm,天线直径为1mm;
3. 距离天线半径为500mm处,以摆放角度为45度的球形布置了远场电探头。
已知偶极子天线临界谐振频率对应的波长大约是单极天线尺寸的4倍,本例中,可估算该偶极子天线的第一个谐振频点大概为250MHz。
