(该博客图源百度百科词条)

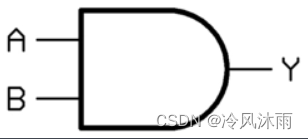

1.与门(AND):输入信号同时是高电平,输出为高电平。

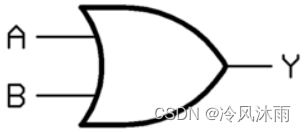

2.或门(OR):输入信号有高电平,则输出高电平。

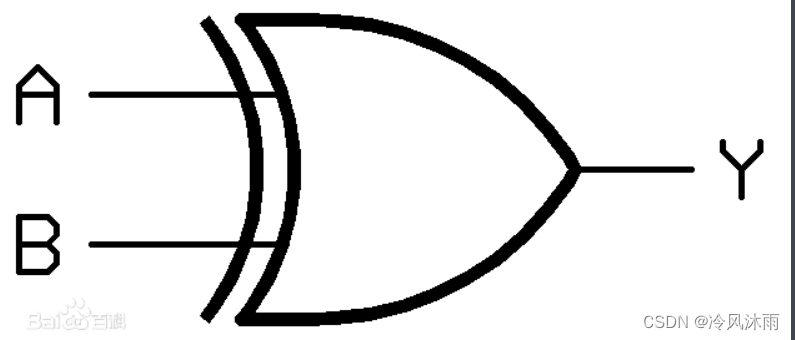

3.异或门(XOR):输入信号电平互异,输出高电平。
(以上可结合编程中的与&、或|、异或^)

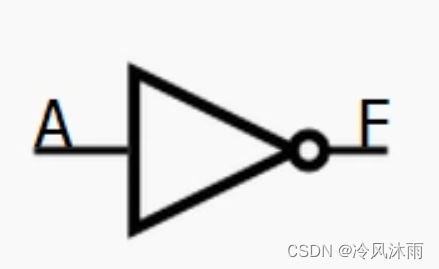

4.非门(NOT):只有一个输入信号的逻辑门,输出对输入信号取反的结果。(前面有圆圈)

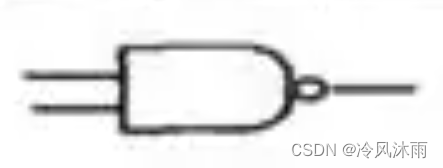

5.与非门(NAND):先与门处理,再非门取反。

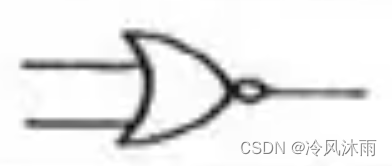

6.或非门(NOR):先或门处理,再非门取反。
