《高频电子线路》 —— 互感耦合振荡器

文章内容来源于【中国大学MOOC 华中科技大学通信（高频）电子线路精品公开课】，此篇文章仅作为笔记分享。

---

目录

互感耦合振荡器

调基电路

调发电路

调集电路

振荡频率与优缺点

小结

---

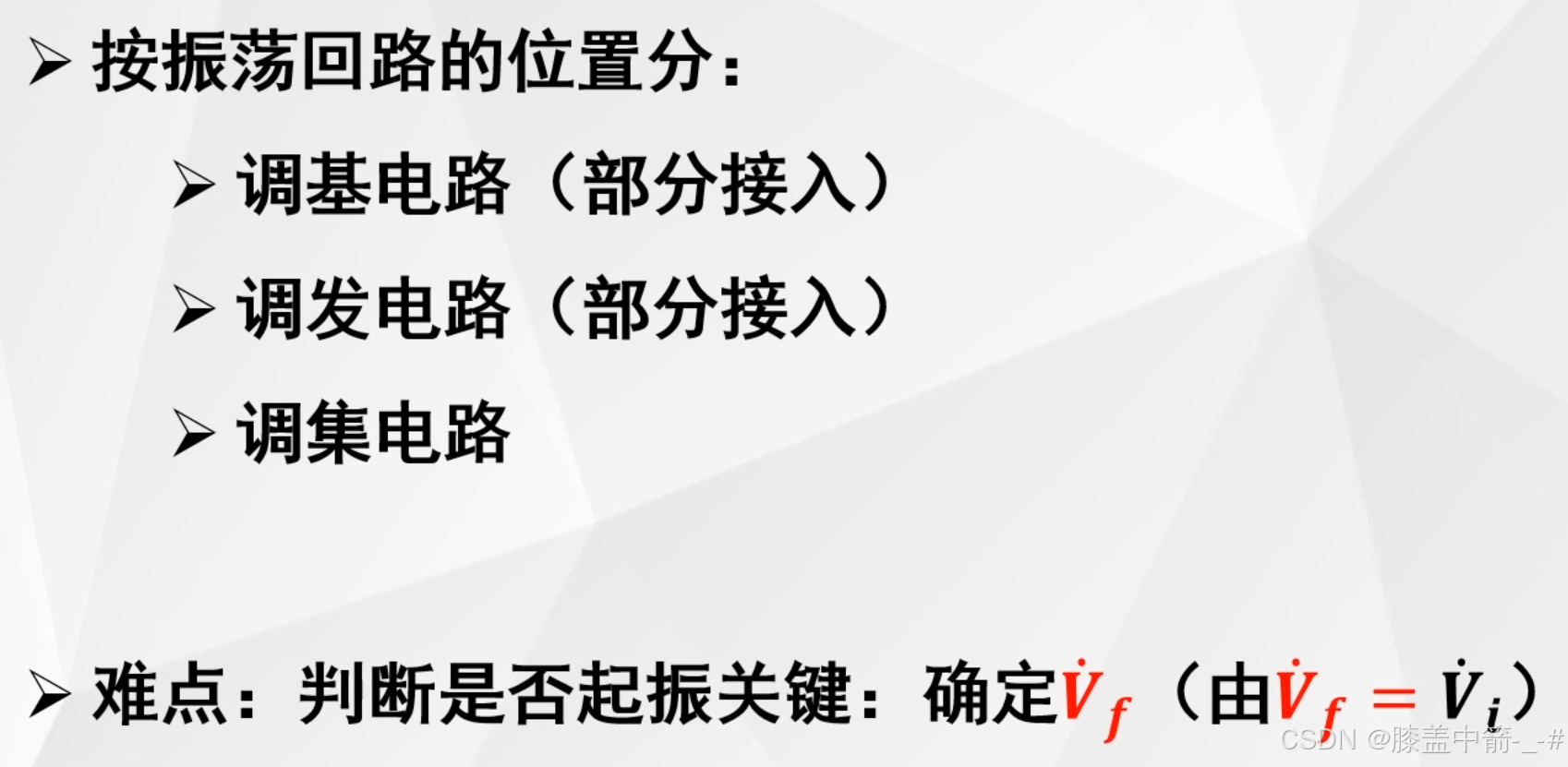

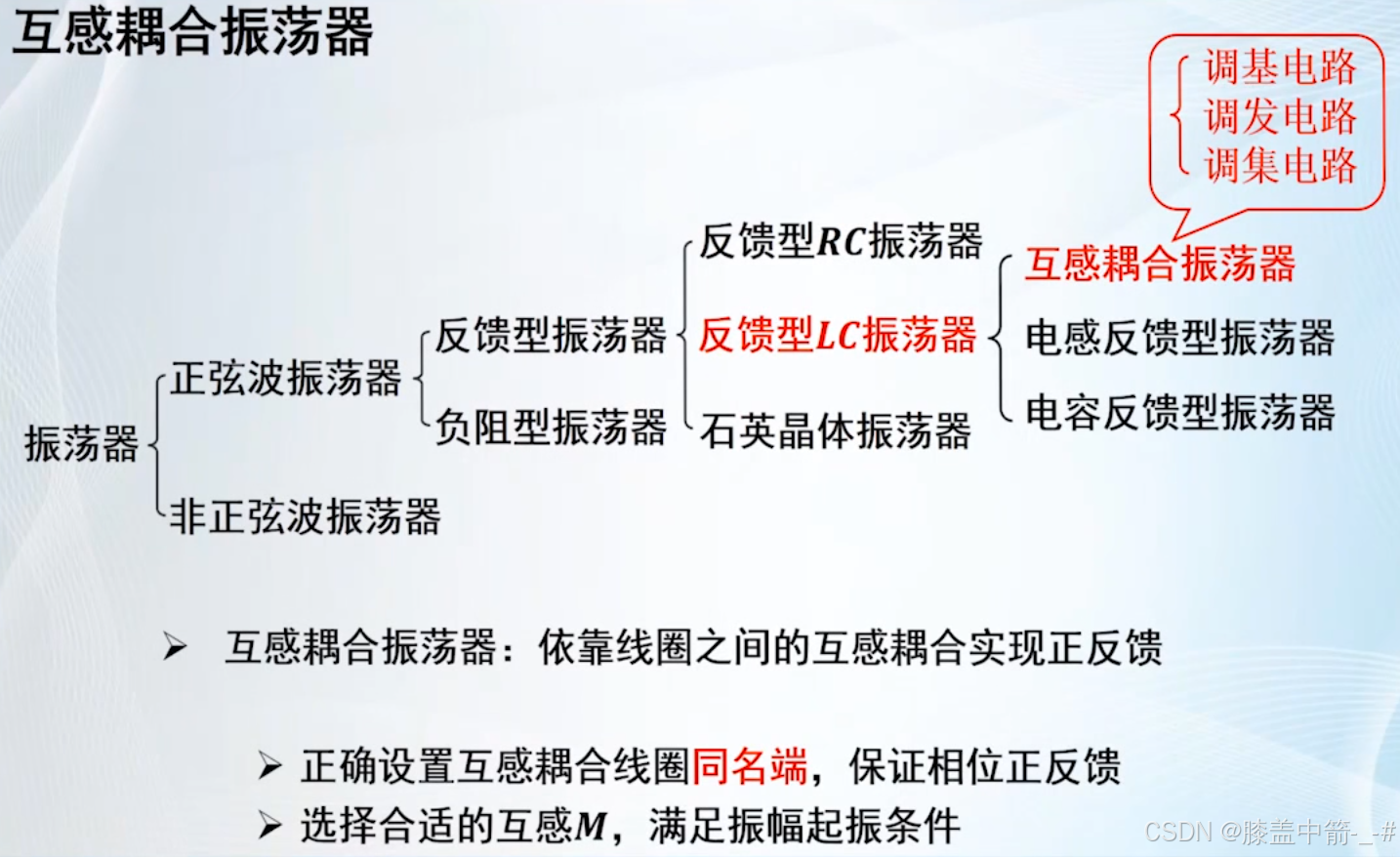

互感耦合振荡器

调基电路：LC谐振回路从基极加入
调发电路：LC谐振回路从发射极加入
调集电路：LC谐振回路从集电极加入

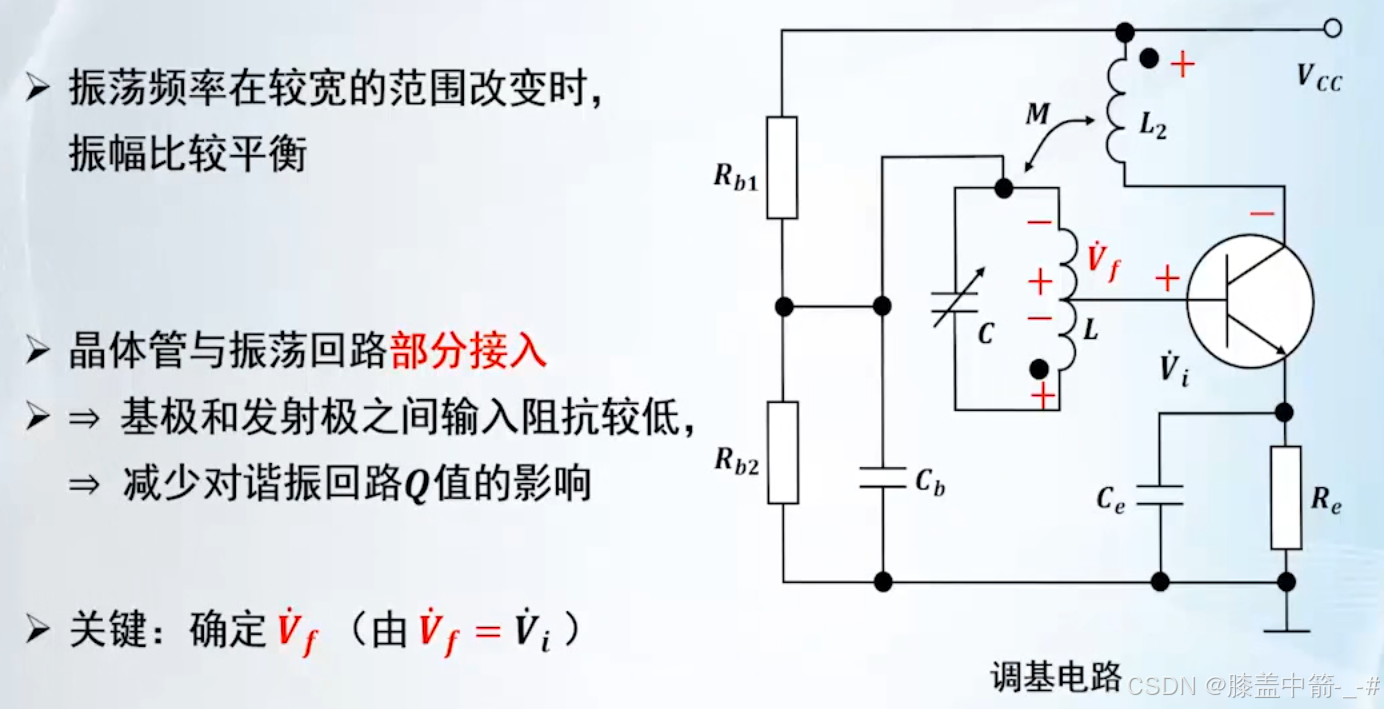

调基电路

• 对于调基电路而言，LC谐振回路从基极加入，还用了抽头的部分接入。基极和发射极之间输入阻抗低，所以采用部分接入的方式，减少对谐振回路Q值的影响。
• 反馈电压要等于输入电压，才能保证振荡器的平衡状态。
• 输入电压在基极和发射极之间，因此反馈电压需要正好与晶体管的基极和发射极相连。首先抽头与基极相连，发射极交流接地，线圈上半部分也是交流接地，说明反馈电压由线圈L的上半部分所取得，故反馈电压正好能取代输入电压，形成正反馈，不需要输入自身就能维持震荡。
• 注意：此处即以下的电路图都是共射极放大电路，故输入电压和输出电压的性质相反，故基极为正，集电极为负。

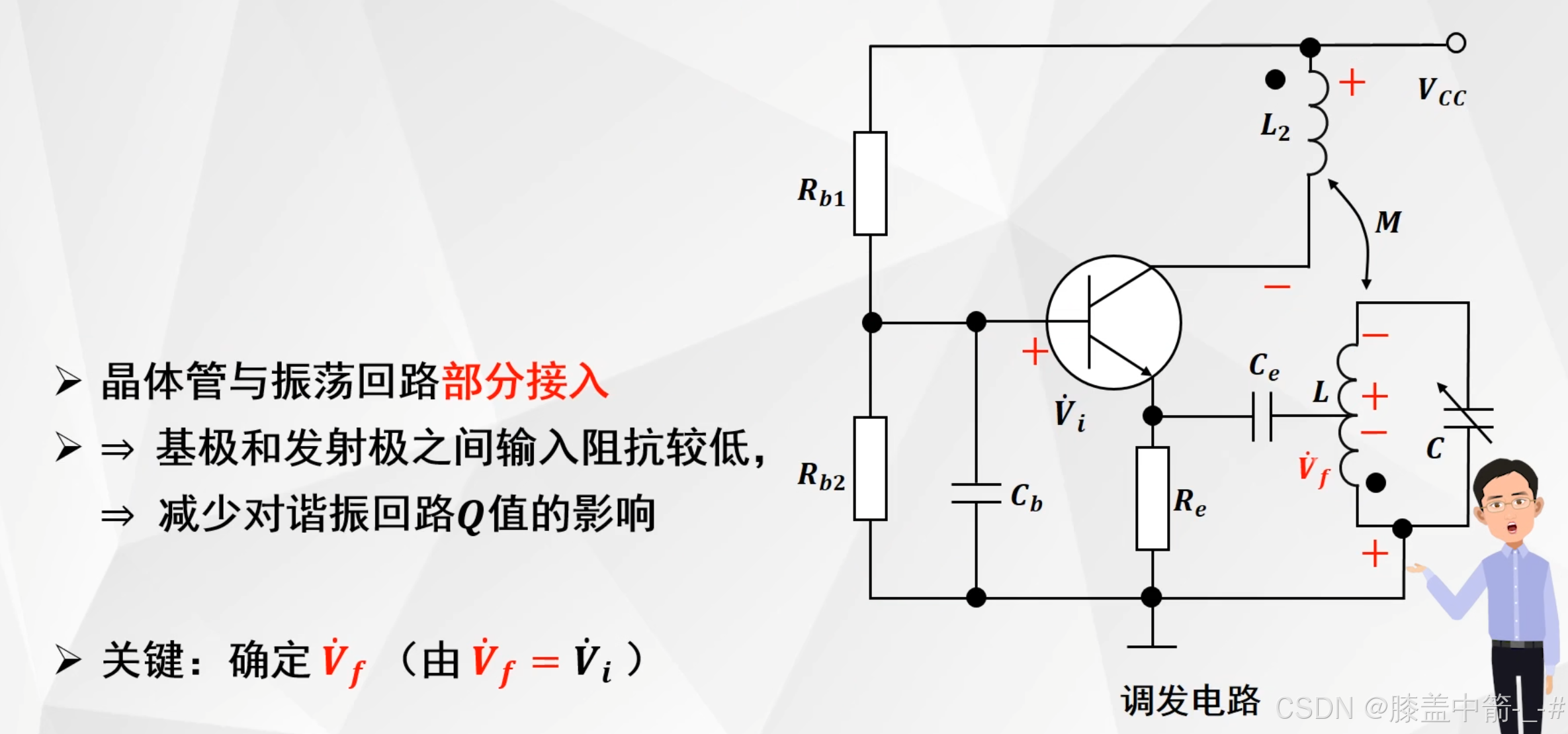

调发电路

• 基极和发射极之间输入阻抗低，所以采用部分接入的方式，减少对谐振回路Q值的影响。
• 发射极与抽头相连，另外谐振回路另外一级通过交流接地与基极相连，由下半部分取得。反馈电压正好输入到输入电压的位置，取代输入电压，形成正反馈。

调集电路

• 谐振回路处于集电极的位置，并没有用到抽头。
• 高频的时候，调集电路比其他两种电路稳定，幅度较大，谐波成分较小，是一种采用较多的形式。
• 在L1上取得的反馈电压正好送回到基极，下端交流接地与发射极交流接地相连，故反馈电压由L1处取得，送到基极和发射极，形成正反馈，可以振荡。

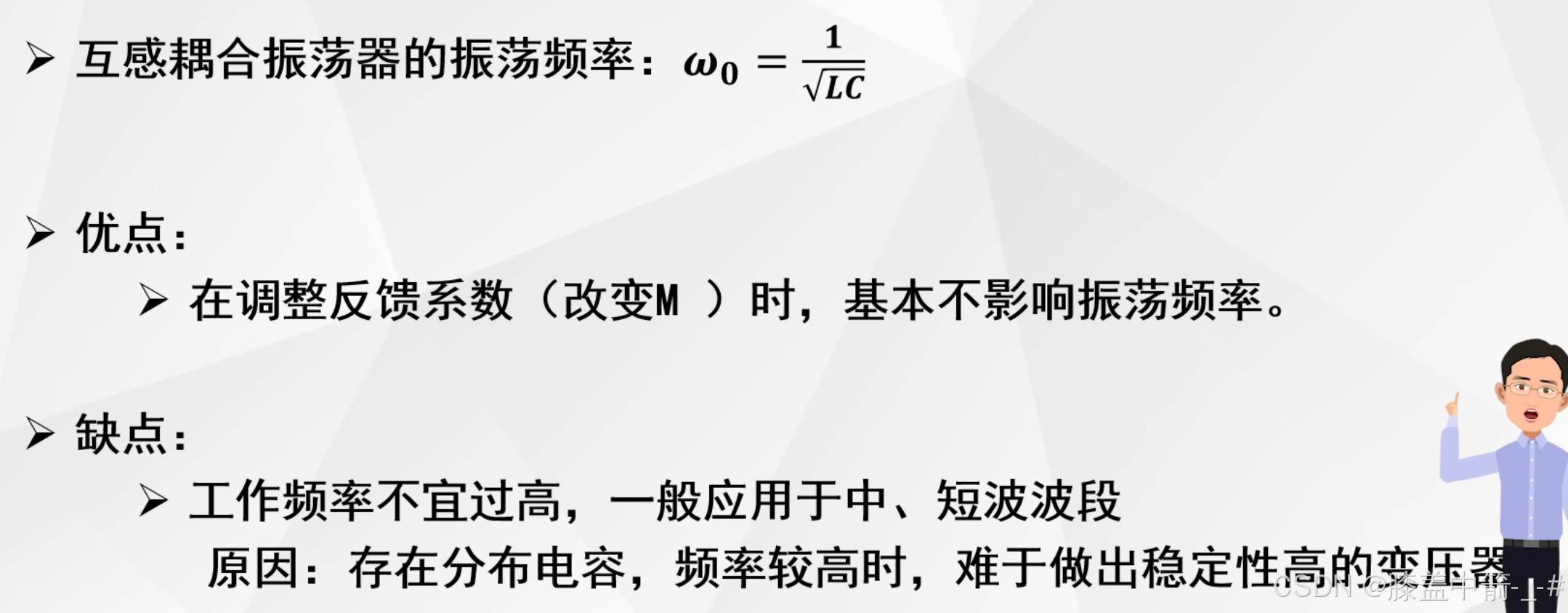

振荡频率与优缺点

小结

只要能找到反馈电压Vf，就能比较容易判断出是否可以起振，是否可以形成正反馈。关键就是看输入电压Vi在哪，反馈电压等于输入电压的同时，也要取代输入电压的位置。
