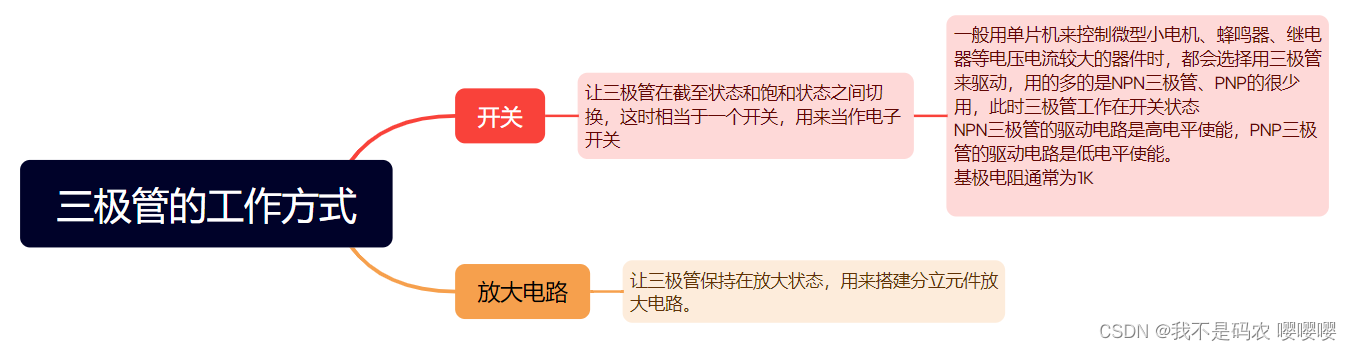

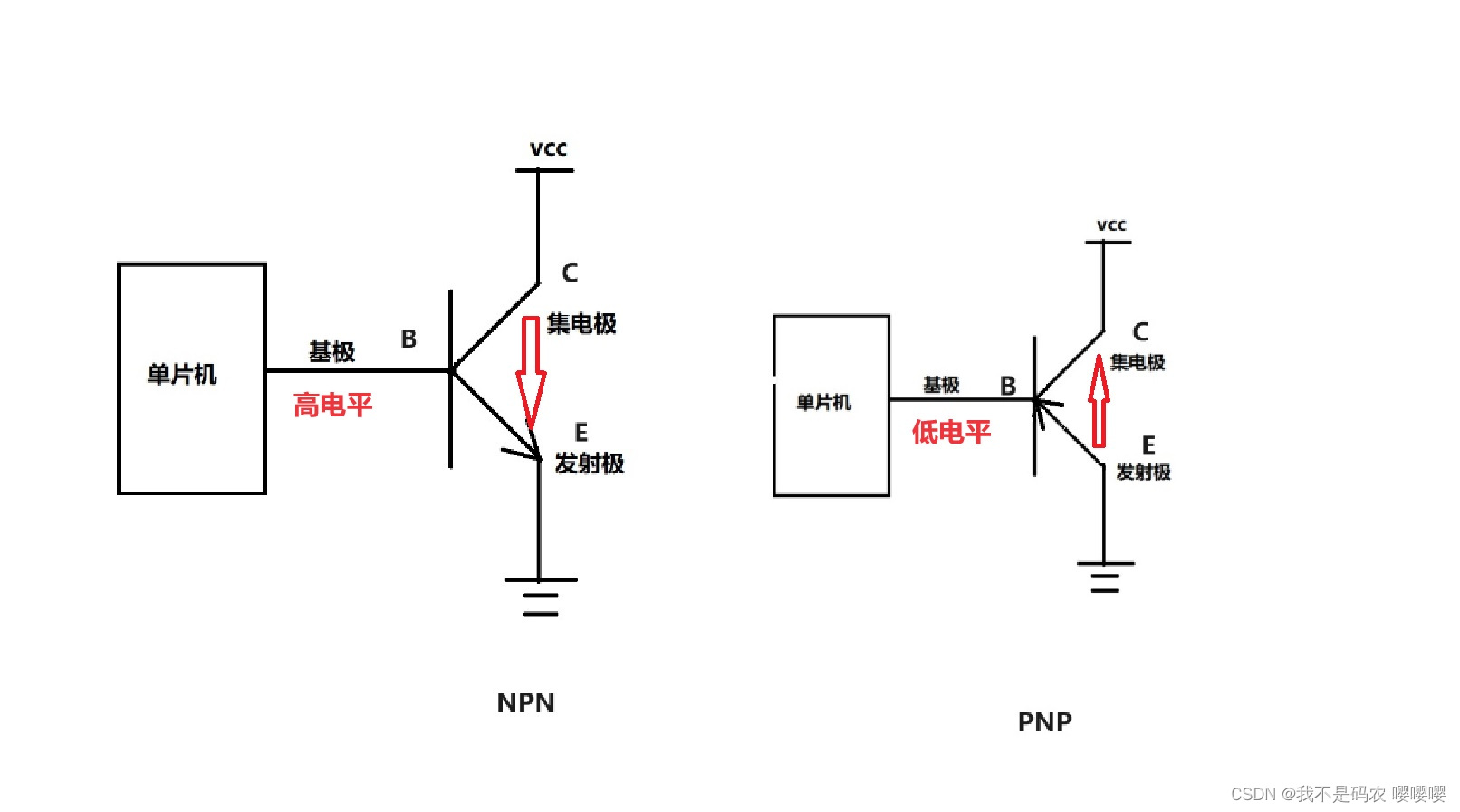

1、PNP和NPN（双极性晶体管）导通条件

一、电容

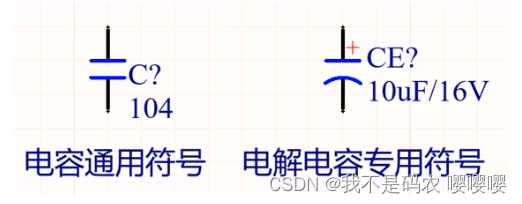

1、符号

2、关键参数

（1）容值

容值：231=230（“231”前两位是有效数字，“1”表示“23”后边的“0”的个数）

235=2300000（“231”前两位是有效数字，“5”表示“23”后边的“0”的个数）

单位换算：

常用的单位是F、pF

1F=1000mF 1mF=1000uF 1uF=1000nF 1nF=1000pF

（2）封装

0402
0805
2010

（3）精度

常规10%

（4）耐压值（额定电压）

常规50v

3、作用

（1）储能

闭合开关，电容充电；断开开关，电容上的电压仍为5V

类似一个蓄水池，在用电器需要大规模用电的瞬间，可以将储存的电能释放出去

(比如电机在启动的瞬间需要一个大电流才能工作起来，这个时候已有的电源无法提供这个很大的电流，这时候就需要一个大电容充当蓄水池去释放大电流)

（2）滤波

并联电容可以将开关电源上的电源纹波减小

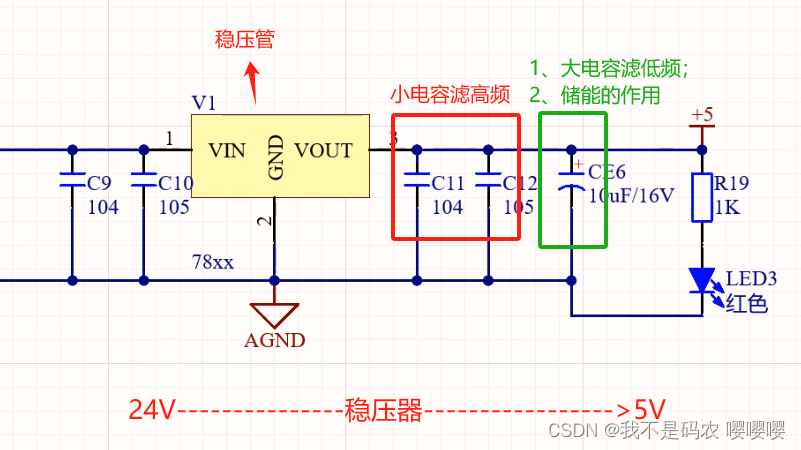

小电容0.1uF滤高频干扰信号，大电容滤低频干扰信号，如下所示：

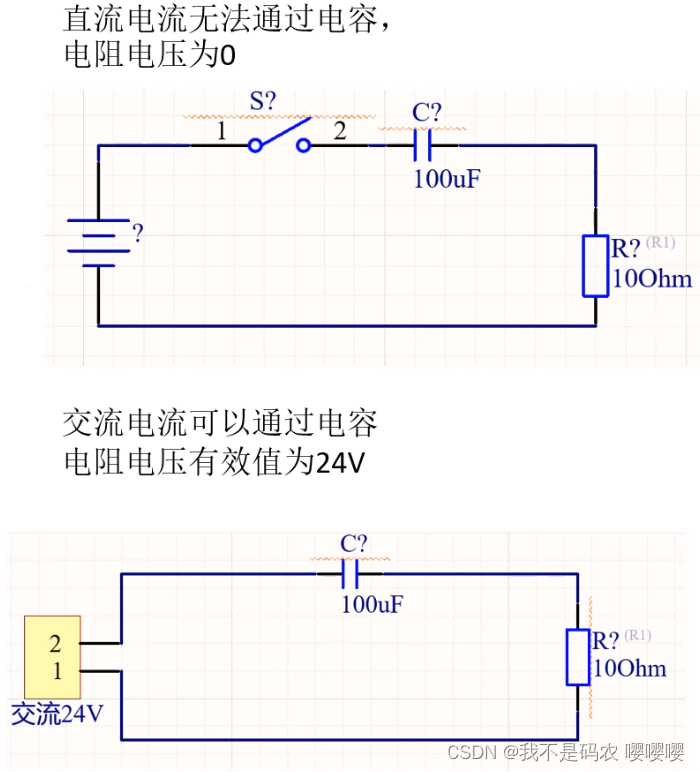

（3）隔直通交

二、电阻

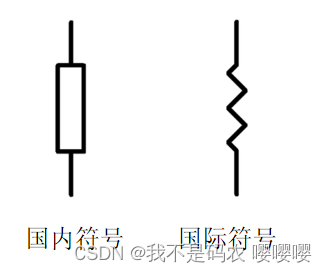

1、符号

2、关键参数

（1）阻值

2k7Ω（R）=2700Ω（R）=2.7KΩ（R）

单位：1MΩ=10^3KΩ

1KΩ=10^3Ω

1Ω=10^3mΩ

（2）封装

0402
0805
2010

不同体积的电阻的最大承受的耐压值和功率是不同的，体积越大，功率和耐压越高

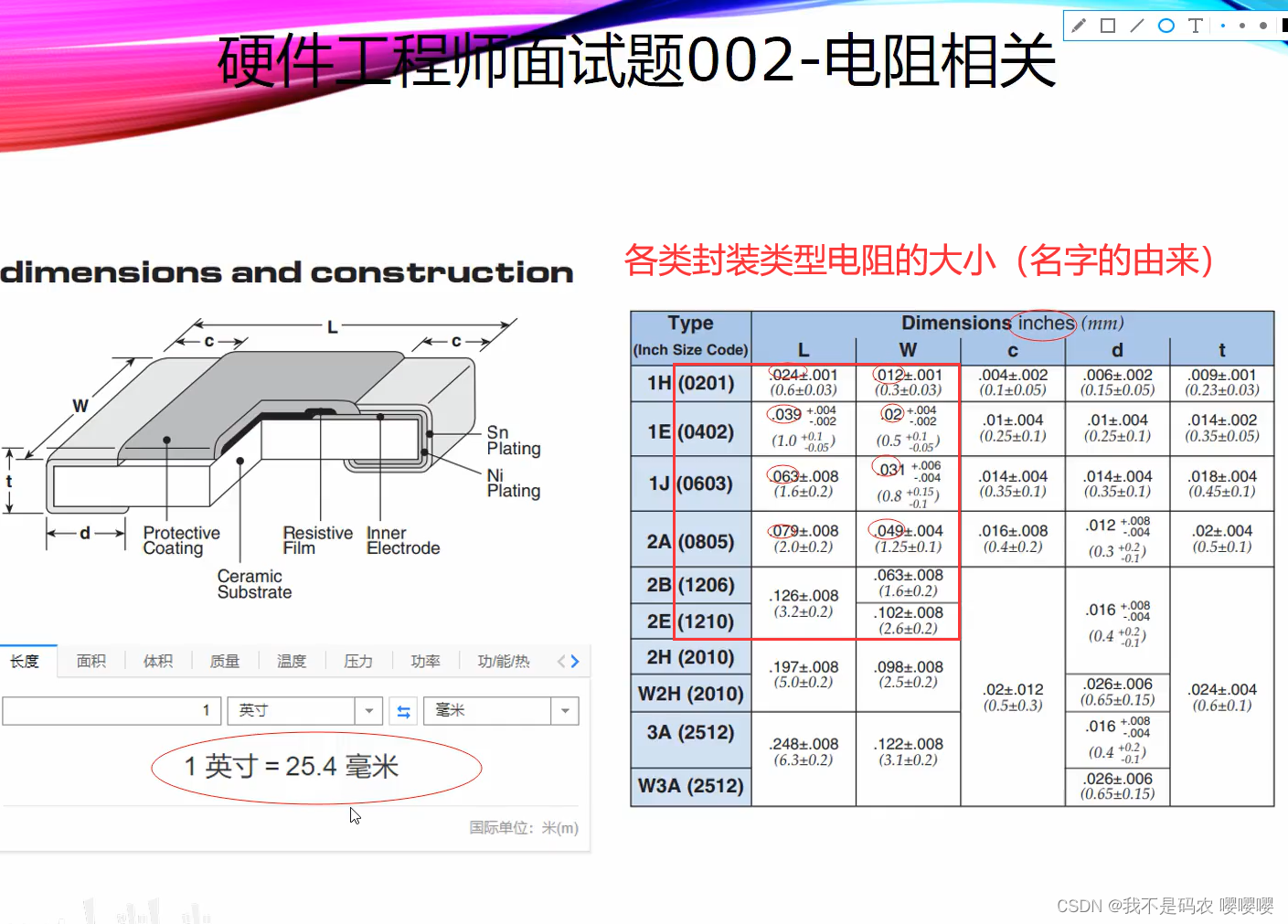

电阻封装尺寸与功率关系：

通常来说:

电阻封装尺寸与功率的关系
封装	功率
0201	1/20W
0402	1/16W
0603	1/10W
0805	1/8W
1206	1/4W

（3）精度

常规 5%

三、电感

1、符号

其他符号

2、参数

（1）单位：L（亨）

1H=1000mH 1mH =1000uH 1uH=1000nH

常用单位：uH

3、性质

（1）电流惯性：

电流流过电感时仿佛有惯性一样，电感电流不能突变

（2）电感不能改变电流的最大值

电感只能改变电流升降的速度，并不能改变电流的最大值

（3）续流回路问题：

电流流过电感时，当回路中的电阻的阻值突然变得无穷大时（电源断开），电感的两端会产生高压，进而会击穿元器件。所以使用电感时，一定要考虑其续流回路。

原因：电感为了保持自身的电流不突变，所以感生出一个很高的电压来维持自身的电流不突变（很变态）

现象：插插头时，插头与插座之间的相互碰撞，产生高压的火花（电路中有电感）

解决办法：加上一个二极管

4、常用的几种电感

5、作用

储能、滤波

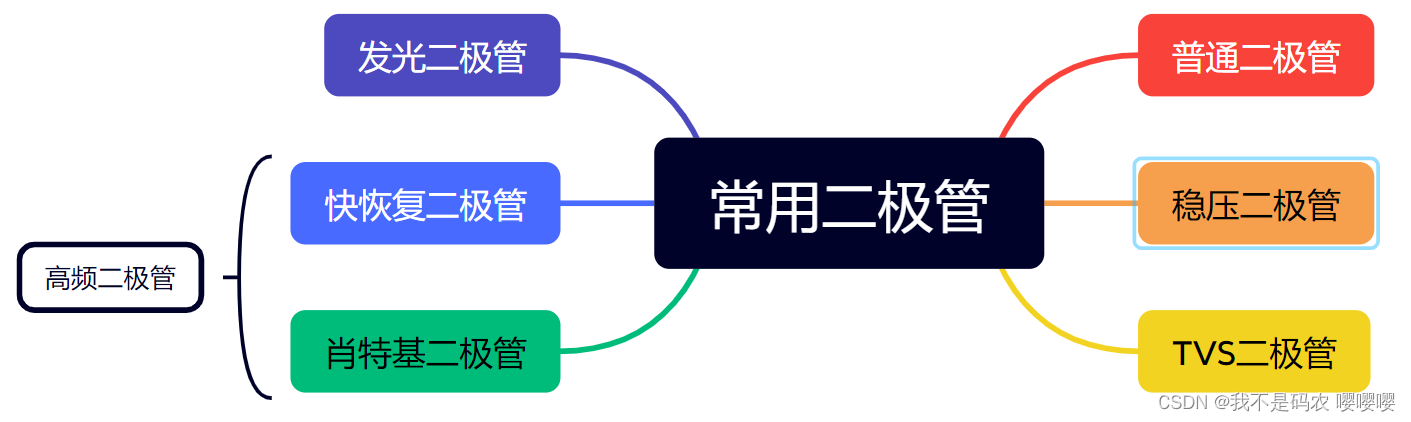

四、二极管

二极管的工作原理：PN结 理解二极管工作原理：PN结与导通截止机制-CSDN博客

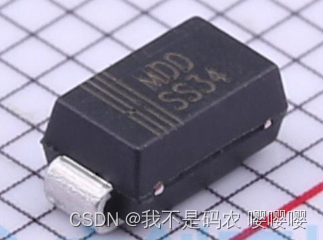

贴片式二极管的正负极判断

一般情况下，如图正面带有竖条纹的是负极，另一端为正极

1、整流二极管

（1）特性

单向导电性

（2）常见电路

整流桥电路（全波整形）

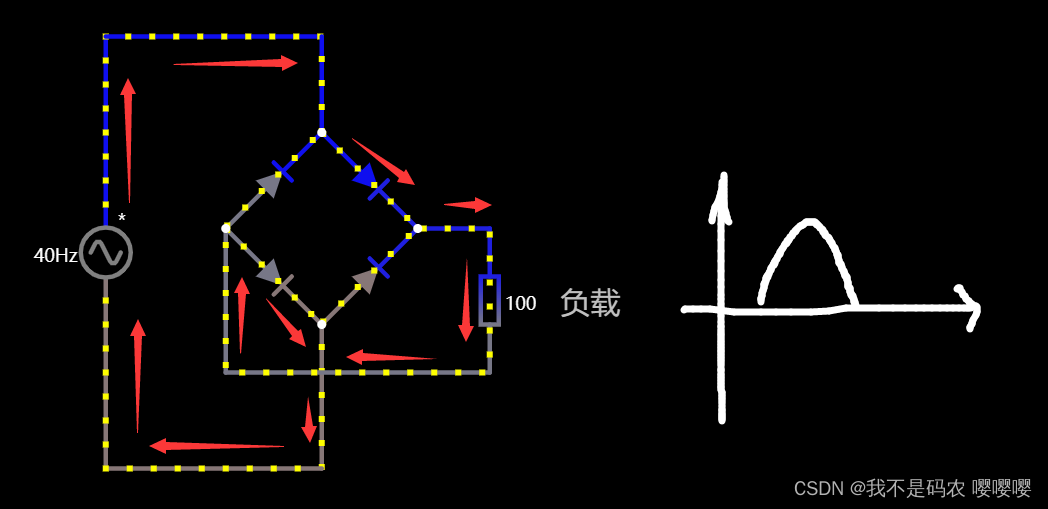

1）上半部分

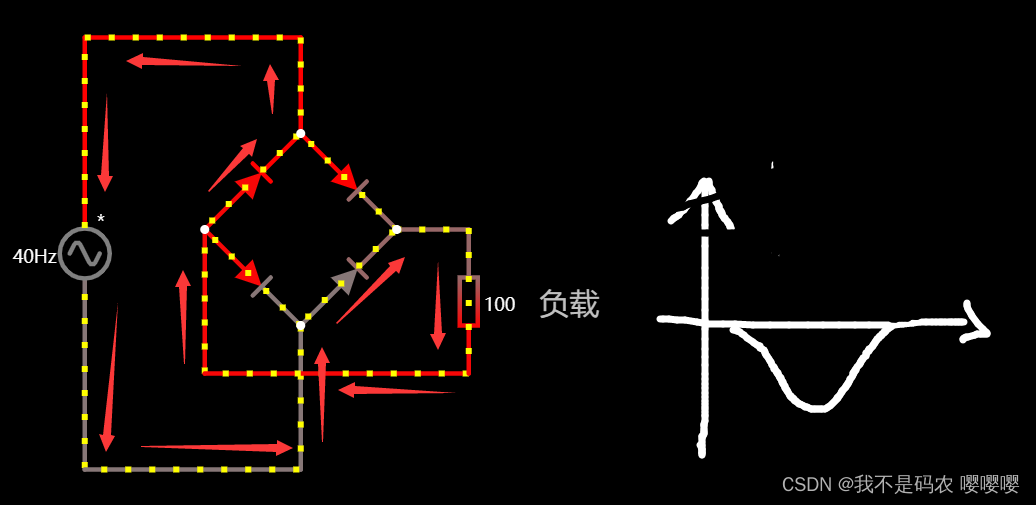

2）下半部分

总结：交流电经过全桥整流之后变成只有正半轴的全桥波

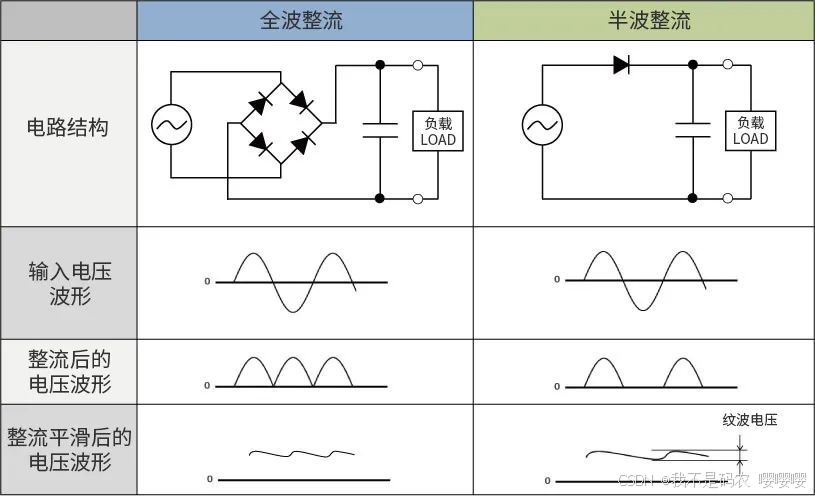

全波整流和半波整流在相同的电容器容量和负载条件下，全波整流的纹波电压更小。纹波电压越小，稳定性越高、性能越优。

2、发光二极管

（1）符号

（2）特点

led 灯的亮度与流过流过led灯的电流有关，电流越大，led灯越亮。
led灯的正常工作的电流范围大约0~20mA，不同的led的电流不同。

3、TVS二极管

类似于稳压二极管

4、稳压二极管（齐纳二极管）

（1）符号

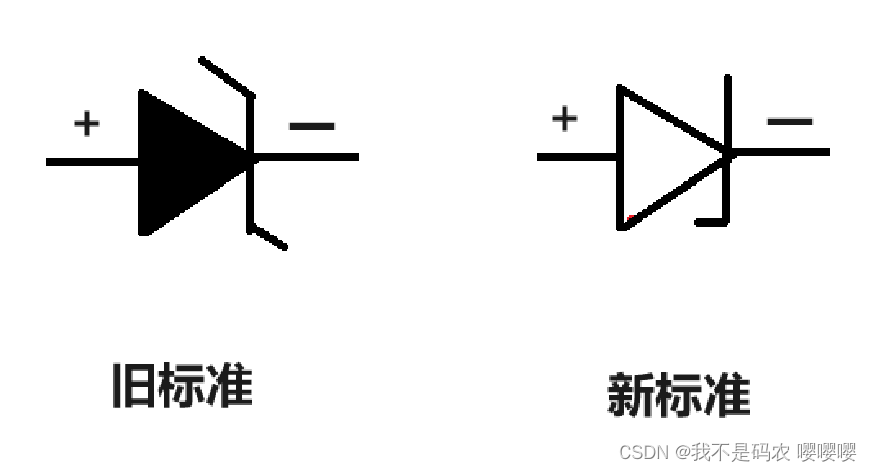

（2）工作原理

主要是反向特性区域：

稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

状态①：正向偏置状态。此状态下，稳压二极管的特性表现为普通二极管的特性，即：随着正向偏压的提高，正向电流变化很大、很陡！但由于Vf（0.3V~0.7V左右）很小，此正向偏置状态基本无使用价值。需要注意的是，不同的稳压二极管的正向压降是不同的。
状态②：反向偏置状态。此状态下，当反向电压没达到Vz之前，稳压二极管基本没导通；而当反向偏压接近Vz值时，稳压二极管开始导通，产生Ir电流。随着反向偏压的提高，反向电流Ir也会激烈变化得很大、很陡！尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压附近，从而实现了二极管的稳压功能。图中的黄色区域（击穿区）就是稳压二极管的正常工作状态，通常此区域对应的Vr区间范围很小，此电压就是稳压二极管的工作点、稳压值。

和二极管区别

二极管一般在正向电压下工作，稳压管则在反向击穿状态下工作，二者用法不同；
普通二极管的反向击穿电压一般在40V以上，高的可达几百伏至上千伏，而且在伏安特性曲线反向击穿的一段不陡，即反向击穿电压的范围较大，动态电阻也比较大。对于稳压管，当反向电压超过其工作电压Vz（亦称齐纳电压或稳定电压）时，反向电流将突然增大，而器件两端的电压基本保持恒定。对应的反向伏安特性曲线非常陡，动态电阻很小。稳压管可用作稳压器、电压基准、过压保护、电平转换器等。
同时稳压管的反向击穿是可逆的。即失去反向电压后，稳压管又继续恢复正常的工作。只要在承受反向电压的时候，反向电流不超过所允许的最大范围，稳压管就不会发生热击穿而损坏。
