、产品概述

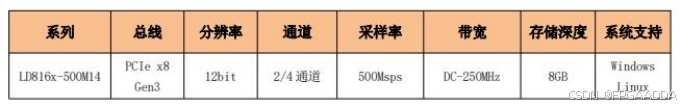

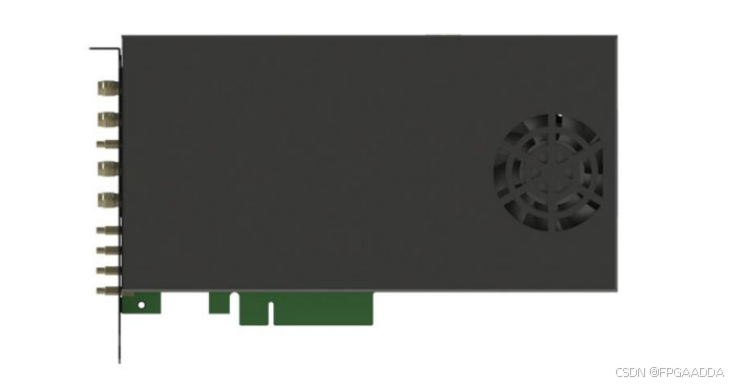

      LD816x-500M14 为 PCIe 采集卡，支持 2/4 通道，12bit，500Msps 同步采样，板载DDR4 内存颗粒，具备 128bit 位宽和 8GB 存储深度。PCIe x8 Gen3 总线接口，最大速率支持 45Gbps 的传输速率。支持硬件触发、软件触发和手动触发等多种触发方式。支持用户的二次开发，提供 DLL 动态链接库。配备上位机 Demo 软件，支持板卡的配置和数据的实时显示与存储。

二、产品特性



● 2/4 通道同步采样

● 每通道
