电路分析基础笔记（六）电路频率响应

电路受到非正弦周期信号激励的稳态响应的分析可采用多频正弦激励电路稳态分析方法。

文章目录

前言

一、概念与方法

二、网络函数与频率响应

三、电路的谐振

RLC串联谐振电路

总结

---

前言

对生活、工作中常见的谐振应用电路进行定性分析和定量计算。 根据工程问题需要设计简单的无源滤波电路，并进行相关的分析计算。

---

一、概念与方法

多频正弦稳态电路： 多个不同频率正弦激励下的稳态电路。

特点：在这类电路中，阻抗、导纳明显地与jω有关。

频率响应：不同频率正弦稳态下，电路响应与频率的关系，可由正弦稳态网络函数来表明。

分析方法：运用网络函数结合叠加方法来解决多频正弦稳态电路的响应（电压、电流、功率）。运用网络函数研究典型电路的低通、高通、带通和谐振等性能。

二、网络函数与频率响应

网络函数：在激励为单一频率的正弦稳态条件下，响应相量与激励相量之比。

频率特性：︱H(jω)︱响应与激励幅值之比， (ω)响应与激励的相位差。

低通网络（滞后网络）LPF：滤掉输入信号的高频成分，通过低频成分。

高通网络HPF：滤掉输入信号的低频成分，通过高频成分。

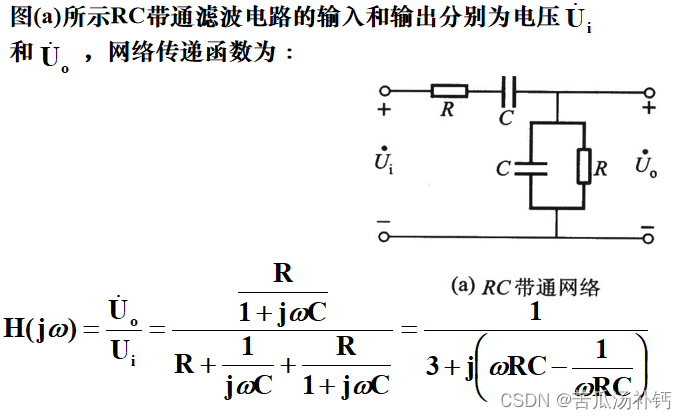

RC带通网络(RC选频网络)BPF

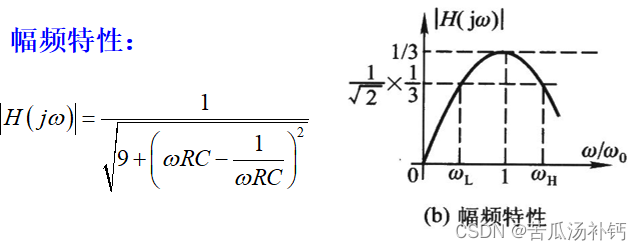

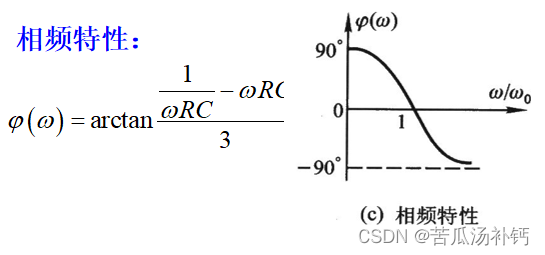

带通滤波器频率特性：

可以看出，当信号频率为ωo=1/RC时， 模|H(jω)| =1/3为最大，即输出与输 入间相移为零。信号频率偏离ω=1/RC越远， 信号被衰减和阻塞越厉害。说明RC网络允许 以ω=ω0=1/RC(≠0)为中心的一定频率范围 (频带)内的信号通过，而衰减或抑制其他频率的信号。

三、电路的谐振

谐振现象:：含有RLC 的无源单口网络在正弦激励作用下, 对于某频率出现端口电压、电流同相位。

RLC串联谐振电路

谐振条件：

谐振频率：

谐振产生方法：

• 信号源给定，改变电路参数；
• 电路参数给定，改变信号源频率。

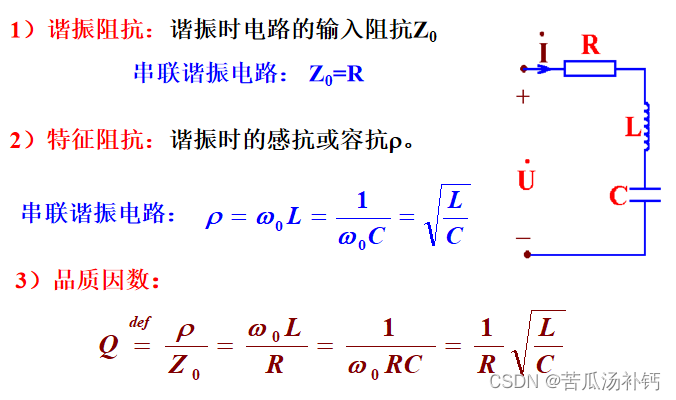

谐振参数：



 串联谐振特性：



---

总结

以上就是今天笔记的内容，运用网络函数结合叠加方法来解决多频正弦稳态电路的响应（电压、电流、功率）。运用网络函数研究典型电路的低通、高通、带通和谐振等性能。
