AI可以替代人工Layout设计画板吗

未来 AI 时代不太可能完全替代人工 PCB 设计，但会极大地改变和优化设计流程，成为人工设计的强大辅助工具。原因如下：

• AI 难以突破的局限
  • 复杂决策与创造性思维：PCB 设计需要从系统层面进行全局性决策，根据整个系统的功能需求、性能指标、成本预算等做出综合考量，AI 难以完全理解和模拟这些复杂的战略思考。在追求极致性能、降低成本、提高可靠性等方面，工程师的创造性思维和主动求新求变的能力是 AI 目前无法企及的。
  • 特殊情况与非标准需求处理：设计中会出现各种异常情况和特殊需求，工程师凭借经验和专业知识能灵活应对，而 AI 面对未知情况和非标准需求时往往难以提供理想解决方案。
  • 工程伦理与法规遵从：工程师在设计过程中需要遵守安全、环保和

法规标准，这些基于社会价值观和道德规范的非技术性约束，很难通过 AI 算法直接实现。

• • 多目标动态优化挑战：PCB 布局需要同时优化面积最小化、信号延迟降低、抗干扰性增强等多个目标，传统 AI 模型在多目标动态优化上存在局限性1。
• AI 与人类协作趋势

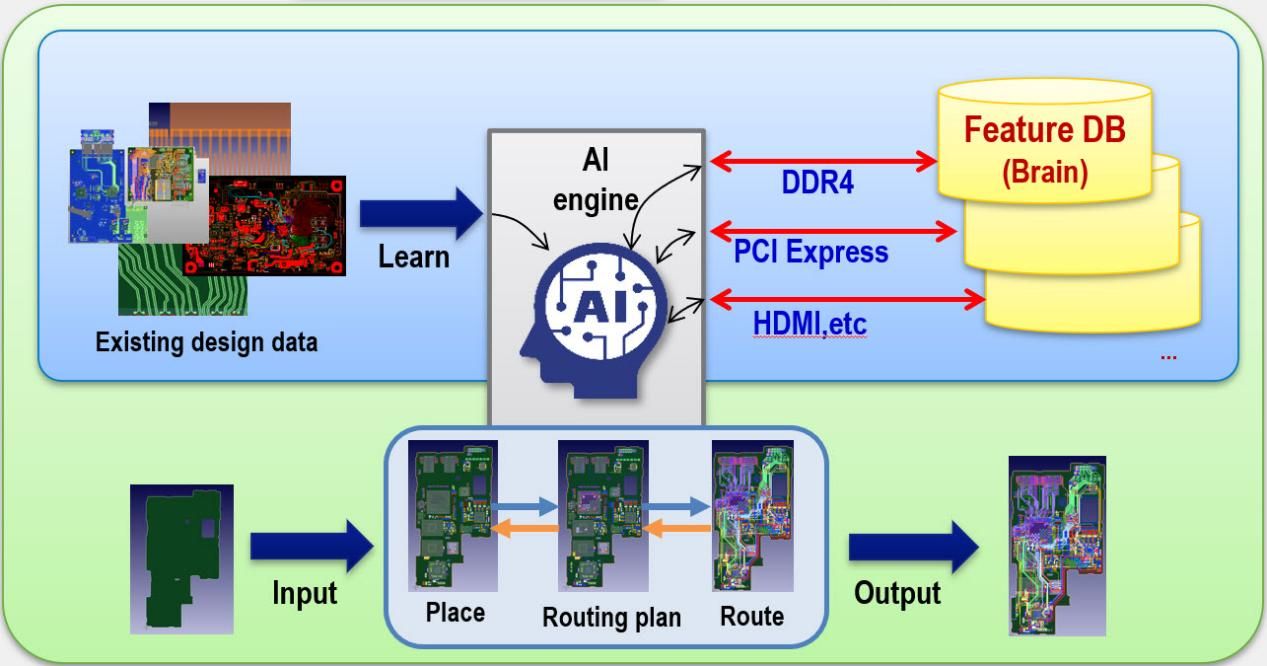

  • 提升设计效率：AI 可自动完成元器件布局和布线设计、执行大规模设计规则检查、进行散热分析与优化等，能快速迭代优化设计方 案，将工程师从繁琐的工作中解放出来，使其专注于更具创造性和战略性的任务。
  • 促进技术发展：AI 能够处理大量数据，为工程师提供设计决策支持和优化建议，帮助工程师在设计早期发现潜在问题，推动 PCB 设计技术的发展和创新。

目前具有 AI 设计功能的 PCB 设计软件主要有以下几种：

• Cadence Allegro X AI：可以利用 AI 算法优化信号完整性、热影响和电源完整性布局，缩短元件放置和电源平面生成所需的时间。通过自动布线关键信号网并遵守电气和制造限制，提高布局精度。
• Orcad X：集成了 Allegro X 强大的 AI 功能，提供云平台可扩展性和实时数据管理。可用于平面图规划和自动组件放置，帮助工程师进行早期探索和可行性研究，解决信号完整性、电源完整性和热影响等问题。
• Celus：该平台利用 AI 技术，能接收项目概要和框图，为电路设计人员找到合适的解决方案，以评估和生成电路原理图、BOM、布局规划方案等，并可与 Altium Designer、AutoDesk Eagle 和 KiCAD 等热门 PCB 布局软件兼容。
