高速计数器

32 位高速加减计数器 C235~C244 加减算计数由特殊辅助继电器 M1235~M1244 的 On/Off 来指

定 。例： M1235=Off 时 决定 C235 为加算， M1235=On 时 决定 C235 为减算其余类推。

32 位高速加减计数器 C246~C255 加减算计数可由特殊辅助继电器 M1246~M1255 的 On/Off 来

监控 。例： M1246=Off 时 表示 C246 为加算，M1246=On 时 表示 C246 为减算其余类推。

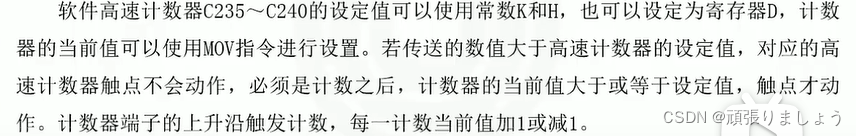

设置值可使用常量 K 或使用数据寄存器 D ( 不包含特殊数据寄存器 D1000~D1999) 做为设置值可以

是正负数，若使用数据寄存器 D 则一个设置值占用两个连续的数据寄存器。

若使用 DMOV 指令 将一个大于设置值的数值传送到任一高速计数器当前值寄存器时，在下次计数输入点 X 由 Off→On 时，该计数器接点不变化，并以当前值做加减计数。计数器端子在上升沿计数。

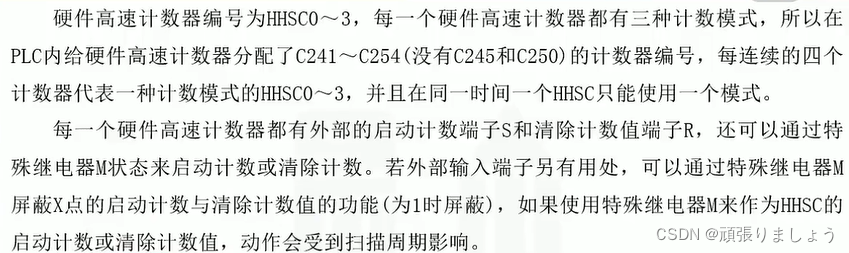

      HHSC0~3 均设置有由外部输入的复位 (Reset) ，启动 (Start) 的信号，同时也可通过内部特

M ， M1272/M1274/M1276/M1278 的设置，做为复位信号 (Reset signal) ( 分别属于

HHSC0~3) ， M1273/M1275/M1277/M1279 的设置，做为启动信号 (Start signal) ( 分别属于

HHSC0~3) 。

      使用高速计数器，若 R 及 S 的外部控制信号输入不使用，可以利用 M1264/M1266/M1268/

M1270 及 M1265/M1267/M1269/M1271 设为 True ，将该输入信号的动作关闭，而其对应

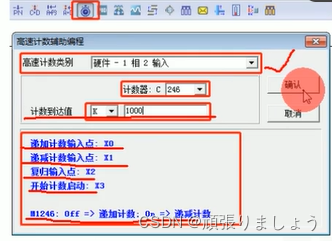

的外部输入可再做为一般输入点使用。请对照下图使用。

       使用特 M 做为高速计数器， START/RESET 控制输入，动作会受扫描周期影响
