电路设计：0.1uF电容与10uF电容

在电子电路设计中，电源的纯净与稳定是保障系统性能的关键。通过在电源和地之间并联10μF与0.1μF电容的组合策略，能够实现高效滤波和去耦，确保电源质量。下面，我们将深入解析这一组合的精妙之处及其广泛应用：

10μF电容

作用与优势：10μF电容扮演着低频滤波器和能量缓冲器的角色。在电源电压波动或负载电流骤变时，它能迅速释放或吸收能量，保持电压的稳定。这种特性尤其适用于大电流负载和电源模块的输入端，有效滤除低频噪声，提升系统稳定性。

具体应用：从电源模块的滤波到大电流设备（如电机、继电器）的电源净化，再到电池充电电路的储能，10μF电容的应用广泛而深入。

0.1μF电容

作用与优势：0.1μF电容以其高频去耦能力著称，为集成电路提供快速能量补充，减少高频噪声对信号的干扰。它通过降低电源线和地线的电压降，确保高速数字电路的正常运行。

具体应用：在微控制器、DSP等高速集成电路的电源引脚与地之间，0.1μF电容是高频噪声的克星，为局部电路提供稳定而快速的能量，是高频滤波的优选方案。

组合策略

通过将10μF和0.1μF电容组合使用，不仅覆盖了从低频到高频的全频段噪声，更实现了滤波效果的全面提升。这种设计策略在电子设备中无处不在，尤其在追求高性能与高可靠性的领域，如通信、计算机和工业控制中，发挥着不可替代的作用。

精准布局，细节决定成败

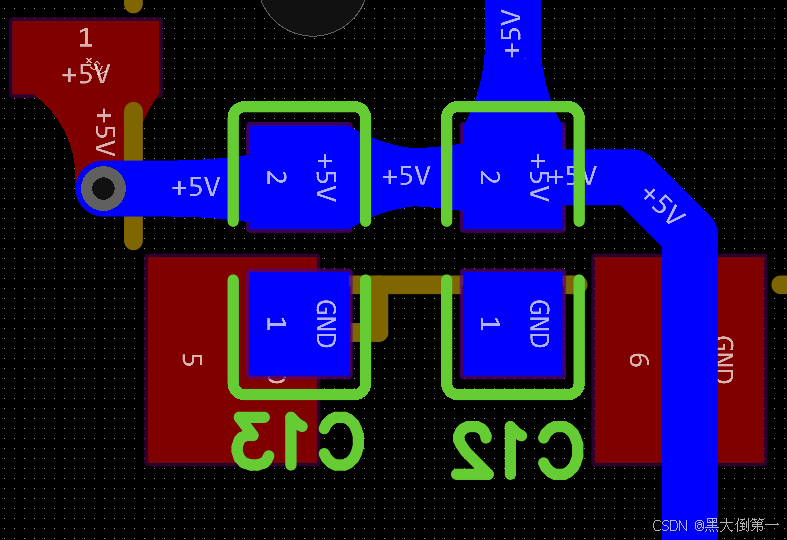

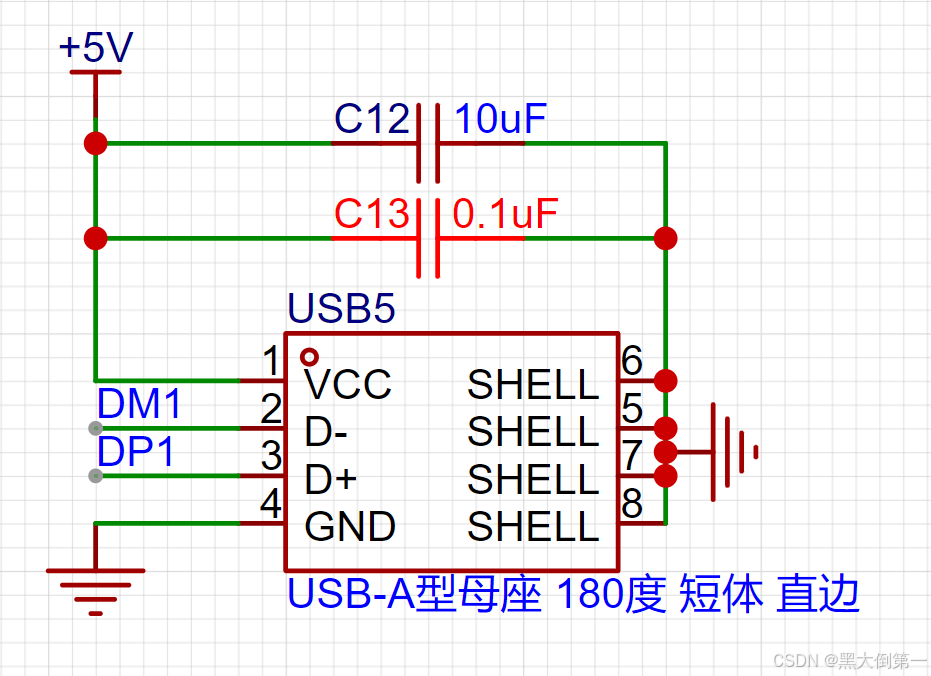

实际电路中两电容放置位置：

0.1uF应靠近集成电路电源输入引脚

10uF则远离集成电路电源侧靠近电源端
