实验四 、用集成移位寄存器实现序列检测器

目录

实验目的

实验任务

实验原理与设计过程（可介绍设计方法、设计过程、电路原理图要求手画）

实验方案（针对在实验室应进行的操作，包括芯片功能测试、电路搭建等）

结果预判（仿真，可利用字符发生器和逻辑分析仪进行输出验证。）

实验总结

• 实验目的

1．掌握移位寄存器的使用方法和逻辑功能的测试方法。

2．掌握序列检测器的设计方法。

• 实验任务

用移位寄存器和与非门设计一个1011序列检测器。电路连续不停地工作，对串行输入的序列进行检测，当连续检测4个码元符合检测码1011时，检测器输出为1，指示灯亮，其他情况下输出为0，指示灯灭。

对串行输入的序列1011011001001011进行检测，并记录检测结果。

• 实验原理与设计过程（可介绍设计方法、设计过程、电路原理图要求手画）

输   入

输   出

说明

S1

S0

CP

DSL

DSR

D0

D1

D2

D3

Q0

Q1

Q2

Q3

0

×

×

×

×

×

×

×

×

×

0

0

0

0

置零

1

×

×

0

×

×

×

×

×

×

保  持

1

1

1

↑

×

×

d0

d1

d2

d3

d0

d1

d2

d3

并行置数

1

0

1

↑

×

1

×

×

×

×

1

Q0

Q1

Q2

右移输入1

1

0

1

↑

×

0

×

×

×

×

0

Q0

Q1

Q2

右移输入0

1

1

0

↑

1

×

×

×

×

×

Q1

Q2

Q3

1

左移输入1

1

1

0

↑

0

×

×

×

×

×

Q1

Q2

Q3

0

左移输入0

1

0

0

×

×

×

×

×

×

×

保持

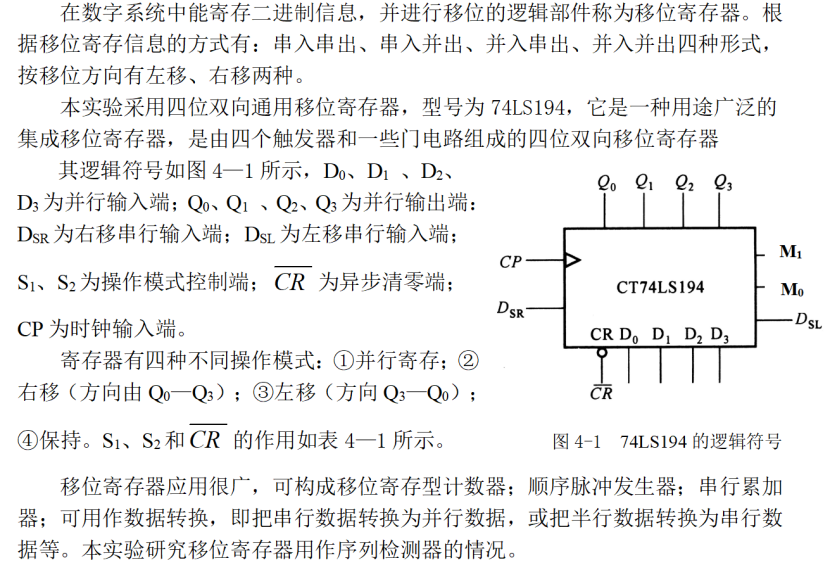

表4-1  74LS194的功能表

实验设备与器材

1．硬木课堂

2．主要器材  74LS000（四2输入与非门）一片、74LS020（双4输入与非门）一片 、74LS194（4位双向移位寄存器）一片

设计过程

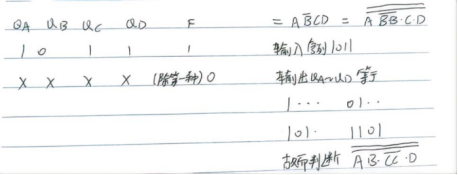

（1）设计方法

1.移位寄存器存储序列：使用74LS194的右移模式存储最近的4位输入数据。串行数据从DSR端输入，每次时钟上升沿数据右移一位，Q3～Q0依次存储最近的4位数据。

2.组合逻辑判断：当Q3=1、Q2=0、Q1=1、Q0=1时，输出1。通过与非门实现逻辑表达式

Y = Q3 · ~Q2 · Q1 · Q0

3.门电路实现：

用74LS000（四2输入与非门）生成~Q2。

用74LS020（双4输入与非门）组合Q3、~Q2、Q1、Q0，并通过反相器输出最终结果。

实验使用左移，故而输入1011则输出1011。

（2）电路原理图

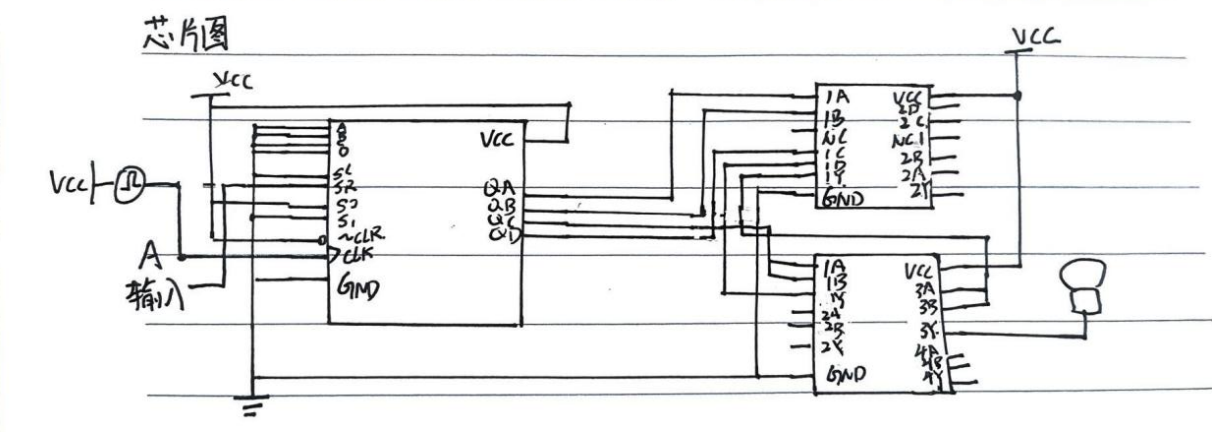

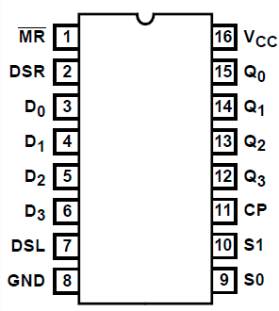

1、芯片图

勘误：

应是s1接1s0接1，sL输入信号，实现左移输入寄存器，1011由设计方法知Q3 · ~Q2 · Q1 · Q0，与非门第一级应是~(~Qa&~Qb&Qb&Qc&Qd)&(~Qa&~Qb&Qb&Qc&Qd).

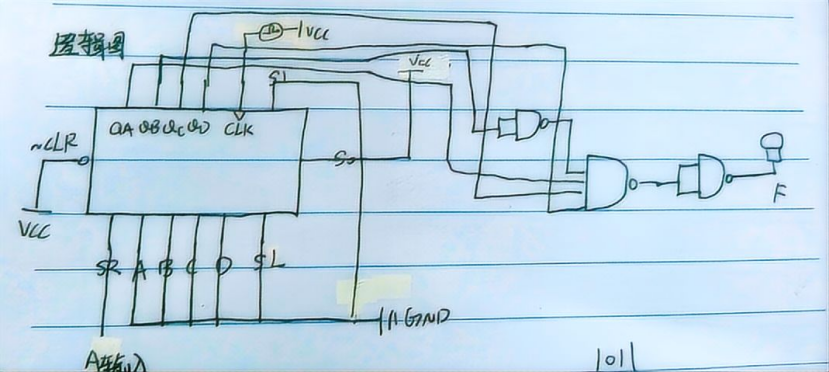

逻辑图

逻辑图使用的是右移，但是实际使用左移更为合理。

• 实验方案（针对在实验室应进行的操作，包括芯片功能测试、电路搭建等）

1.芯片功能测试

74LS194：设置为左移模式，输入连续脉冲，验证Q0~Q3移位顺序。

74LS000/020：输入高低电平组合，验证输出是否符合与非门真值表。

2.电路搭建

连接74LS194的S1=1、S0=0（左移模式），DSR接串行输入，CLK接时钟信号。

用74LS000生成Q2：将Q2同时接至一个与非门的两个输入端。

连接74LS020的四输入与非门：输入Q3、Q2、Q1、Q0，输出接74LS000的反相器。

输出Y驱动LED。

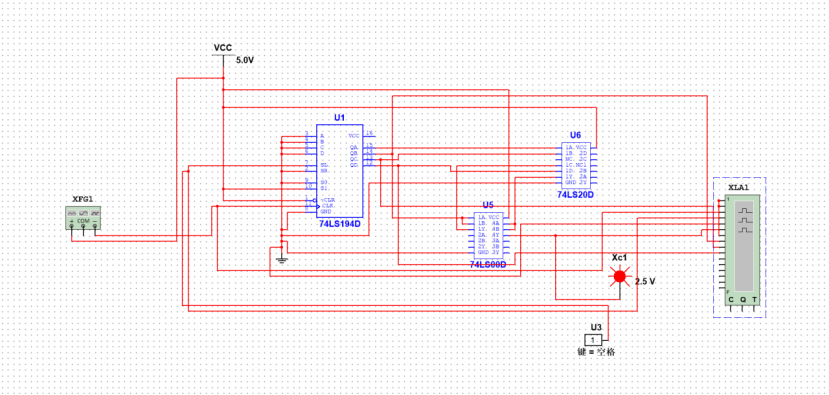

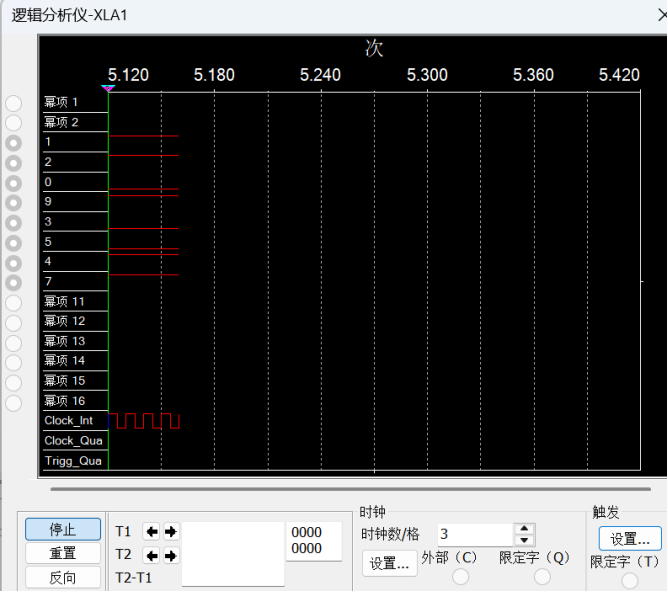

• 结果预判（仿真，可利用字符发生器和逻辑分析仪进行输出验证。）

• 左移

输入1011011001001011序列时

只有在第 4、7 和 16 个码元移入时，寄存器内容恰好为 1011，检测器才输出1，指示灯点亮；其余时刻输出0，指示灯熄灭。

• 实验总结

在本次实验中，我们设计了一个基于移位寄存器和与非门组合逻辑的1011序列检测器。主要思路是利用74LS194移位寄存器将串行输入数据依次左移，每输入一位数据，寄存器内存储的4位数据就更新一次，然后用组合逻辑判断这4位是否构成1011。如果匹配，就输出高电平点亮指示灯；如果不匹配，则输出低电平，指示灯熄灭。

实验过程中，我们先通过理论分析列出了真值表，并推导了各个触发器（D触发器）的特征表达式，确保只有当寄存器内4位为1011时检测器输出为1。接下来，我们按设计方案在实验室中对各个芯片（74LS194、74LS000和74LS020）进行了功能测试，验证了移位和逻辑判断的正确性。然后将整个电路搭建起来，利用仿真工具和逻辑分析仪进行调试，最终确认电路在输入1011011001001011这个串行序列时，能够准确检测出1011模式，并实现指示灯状态变化。

总体来说，该实验验证了采用基本数字器件实现序列检测的思路。实验不仅帮助我们巩固了移位寄存器和与非门的原理，还锻炼了实际电路搭建和调试的能力，为今后设计更复杂的数字系统打下了良好基础。
