控制理论——连续系统离散化（常见离散方法及直观理解连续系统和离散系统之间的关系）

开学之后这段时间就一直在补控制理论相关的内容，看到了DR_CAN关于“连续系统离散化”的介绍，顿时觉得醍醐灌顶！然后自己编写了一个Matlab脚本，主要是了解一些常见的连续系统离散化方法，以及通过比较连续时间系统和离散时间系统对单位阶跃输入的响应，从而加深对连续系统和离散系统二者关系的理解。

首先，通过定义状态矩阵A、输入矩阵B、输出矩阵C、直接传递矩阵D，使用ss函数(State Space,状态空间)建立了连续时间的状态空间系统sys（System缩写）。

然后，使用c2d函数（将一个连续时间系统离散化的函数），指定采样时间 Ts 和离散化方法（默认为零阶保持法，'zoh'），将连续时间系统sys_c转换为离散时间系统sys_d，使系统离散化。

%%% 使用 MATLAB 将一个连续时间的状态空间系统通过零阶保持法（Zero-Order Hold, ZOH）离散化为一个离散时间系统
A = [0 1;-0.5 -0.5] % 状态矩阵
B = [1;0] % 输入矩阵
C = [1 0] % 输出矩阵
D = [0] % 直接传递矩阵
% ss 函数（State Space）建立连续时间状态空间系统
sys = ss(A,B,C,D)
% 离散化是将一个连续时间系统转化为在离散时间点（时间步长是采样时间Ts)描述的离散系统
% c2d函数 形式：sys_d = c2d(sys_continuous, Ts, method)
% sys_continuous连续时间系统  sys_discrete离散时间系统
% Ts 是采样时间（单位：秒）
% method 是离散化方法，默认是 'zoh'（零阶保持）

Ps：顺带简单了解了一下连续系统离散化的方法， 在Matlab中通过c2d函数都能直接调用，如下：

% 离散化方法
% 1.零阶保持法 Zero-Order Hold
sys_d = c2d(sys,1,'zoh')

% 2.一阶保持法 First-Order Hold
% sys_d = c2d(sys,0.1,'foh')

% 3.双线性变换法 Tustin
% sys_d = c2d(sys,0.1,'tustin')

% 4.带预拉伸的双线性变换 Prewarp Tustin Method
% omega_p = 5;  % omega_p表示预拉伸频率（单位：rad/s）
% sys_d = c2d(sys, 0.1, 'prewarp', omega_p);

% 5.冲激响应不变法 Impulse Invariant
% sys_d = c2d(sys,0.5,'impulse')

这样可能还不是很直观，接下来通过比较连续时间系统和离散时间系统的单位阶跃响应，利用step函数计算系统的单位阶跃响应（单位阶跃响应是系统对输入为单位阶跃信号（从 0 突然跳到 1）的输出响应），帮助加深对两者动态行为的理解。

% 生成连续时间系统的单位阶跃响应
t_c = 0:0.01:5;  % 连续时间范围
[y_c, t_c] = step(sys, t_c);  % 连续时间系统的阶跃响应

% 生成离散时间系统的单位阶跃响应
Ts = 1;
t_d = 0:Ts:5;  % 离散时间点
u_d = ones(size(t_d));  % 离散单位阶跃输入
[y_d, t_d] = lsim(sys_d, u_d, t_d);  % 离散时间系统的响应

% 绘制响应曲线
figure;
plot(t_c, y_c, 'b-', 'LineWidth', 1); hold on;  % 连续系统响应
stairs(t_d, y_d, 'm-', 'LineWidth', 1.5);        % 离散系统响应
xlabel('时间 (s)');
ylabel('响应');
title('连续时间系统与离散时间系统的单位阶跃响应');
legend('连续时间系统', '离散时间系统');
grid on;

以上代码可以直观地比较连续时间系统和离散时间系统的动态行为，通过调整不同采样时间，分别取Ts=0.1s，Ts=0.5s，Ts=1s，绘制出连续和离散系统的响应曲线如下（均采用零阶保持法）：

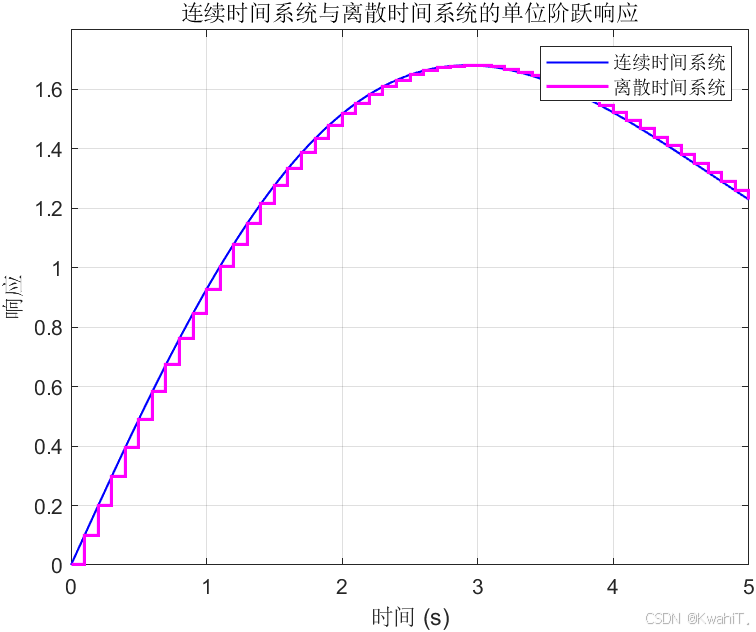

Ts=0.1s

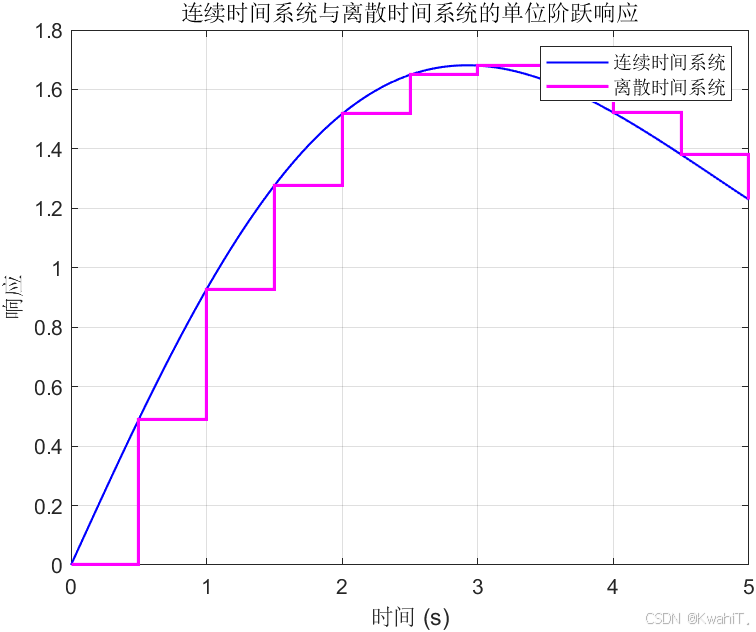

Ts=0.5s

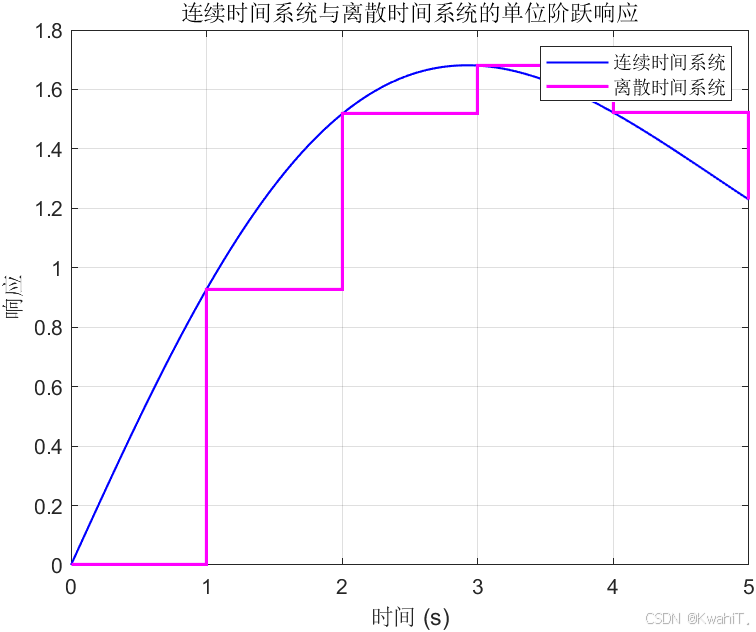

 Ts=1.0s

确实，这样看来就好理解多了，当然，还可以——

① 改变采样时间Ts：观察采样时间对离散系统响应精度的影响

② 改变离散化方法：在c2d函数中尝试其他离散化方法（上文有写），观察对离散系统响应的影响

③ 改变连续时间系统的参数：修改状态矩阵A或输入矩阵B，观察系统响应的变化

总之，可做的实验还有很多，最起码对“连续系统离散化”这一概念不算陌生了就，今天还是有收获哒！！！

最后附上完整代码：

%%% 使用 MATLAB 将一个连续时间的状态空间系统通过零阶保持法（Zero-Order Hold, ZOH）离散化为一个离散时间系统
A = [0 1;-0.5 -0.5] % 状态矩阵
B = [1;0] % 输入矩阵
C = [1 0] % 输出矩阵
D = [0] % 直接传递矩阵
% ss 函数（State Space）建立连续时间状态空间系统
sys = ss(A,B,C,D)
% 离散化是将一个连续时间系统转化为在离散时间点（时间步长是采样时间Ts)描述的离散系统
% c2d函数 形式：sys_d = c2d(sys_continuous, Ts, method)
% sys_continuous连续时间系统  sys_discrete离散时间系统
% Ts 是采样时间（单位：秒）
% method 是离散化方法，默认是 'zoh'（零阶保持）

% 离散化方法
% 1.零阶保持法 Zero-Order Hold
sys_d = c2d(sys,1.0,'zoh')

% 2.一阶保持法 First-Order Hold
% sys_d = c2d(sys,0.1,'foh')

% 3.双线性变换法 Tustin
% sys_d = c2d(sys,0.1,'tustin')

% 4.带预拉伸的双线性变换 Prewarp Tustin Method
% omega_p = 5;  % omega_p表示预拉伸频率（单位：rad/s）
% sys_d = c2d(sys, 0.1, 'prewarp', omega_p);

% 5.冲激响应不变法 Impulse Invariant
% sys_d = c2d(sys,0.5,'impulse')


% 生成连续时间系统的单位阶跃响应
t_c = 0:0.01:5;  % 连续时间范围
[y_c, t_c] = step(sys, t_c);  % 连续时间系统的阶跃响应

% 生成离散时间系统的单位阶跃响应
Ts = 1.0;
t_d = 0:Ts:5;  % 离散时间点
u_d = ones(size(t_d));  % 离散单位阶跃输入
[y_d, t_d] = lsim(sys_d, u_d, t_d);  % 离散时间系统的响应

% 绘制响应曲线
figure;
plot(t_c, y_c, 'b-', 'LineWidth', 1); hold on;  % 连续系统响应
stairs(t_d, y_d, 'm-', 'LineWidth', 1.5);        % 离散系统响应
xlabel('时间 (s)');
ylabel('响应');
title('连续时间系统与离散时间系统的单位阶跃响应');
legend('连续时间系统', '离散时间系统');
grid on;
