电路Circuit->Chapter 13 Three-Phase Circuits(三相电路)

中文部分

三相电源

三相电路

由三相电源、三相负载和三相传输线路组成的电路
是一类特殊的正弦稳态电路

应用：发电、输电、配电，以及大功率用电设备等电力系统
目前电力系统采用的主要供电方式

三相电路的优点：
1） 发电：比单相电源可提高功率50％
2） 输电：比单相输电节省钢材25％
3） 配电：三相变压器比单相变压器经济且便于接入负载
4） 用电设备：具有结构简单、成本低、运行可靠、维护方便等优点

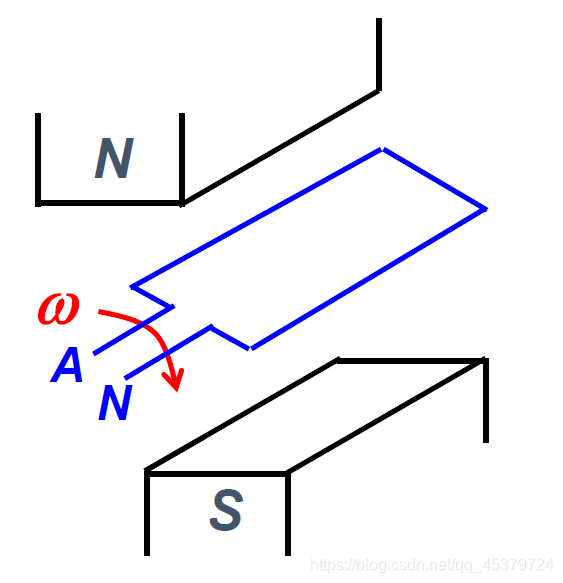

单相交流电动势的产生

线圈以ω的角速度顺时针旋转
合理设计磁极形状，使磁通按正弦规律分布，便可得到单相交流电动势
$u_{AN}=\sqrt{2}Ucos\omega t$

三相电源

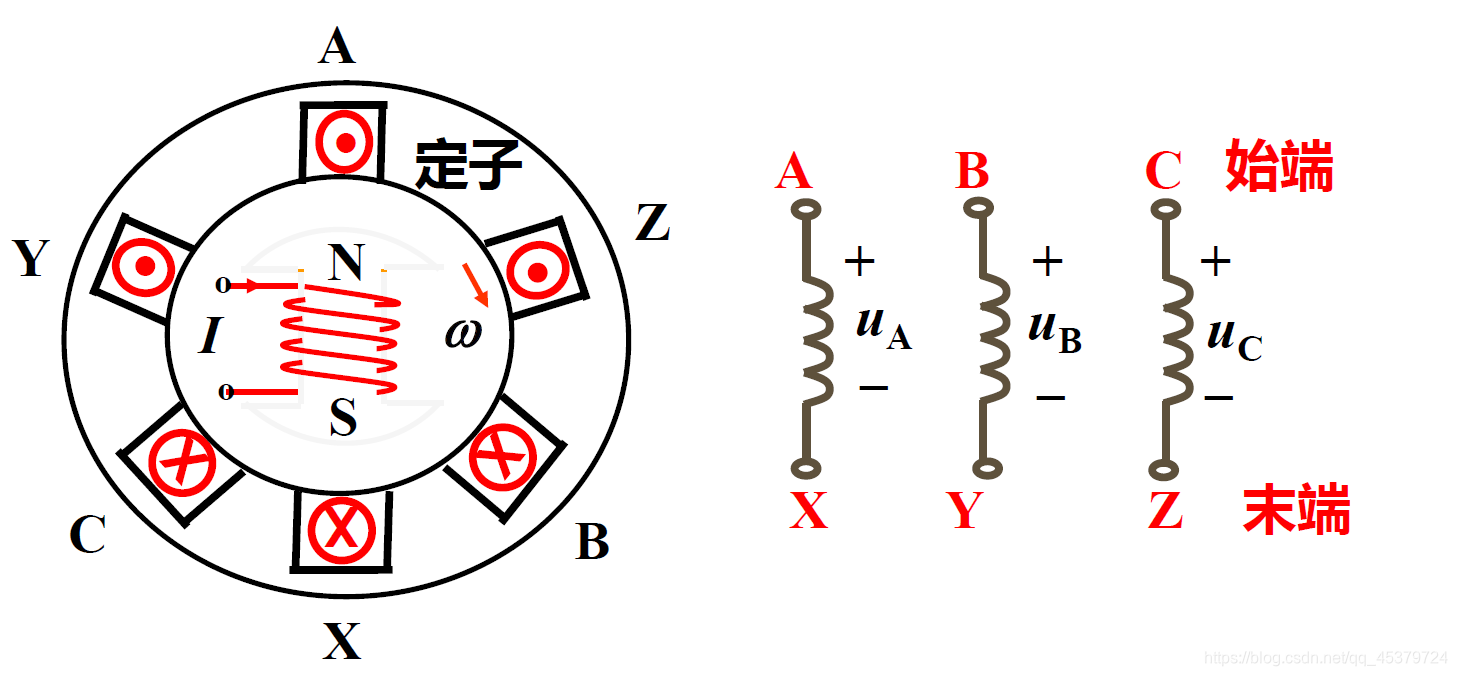

1. 产生
   三相绕组在空间互差120°，当转子以角速度ω转动时，在绕组中产生感应电压，从而形成对称三相电源

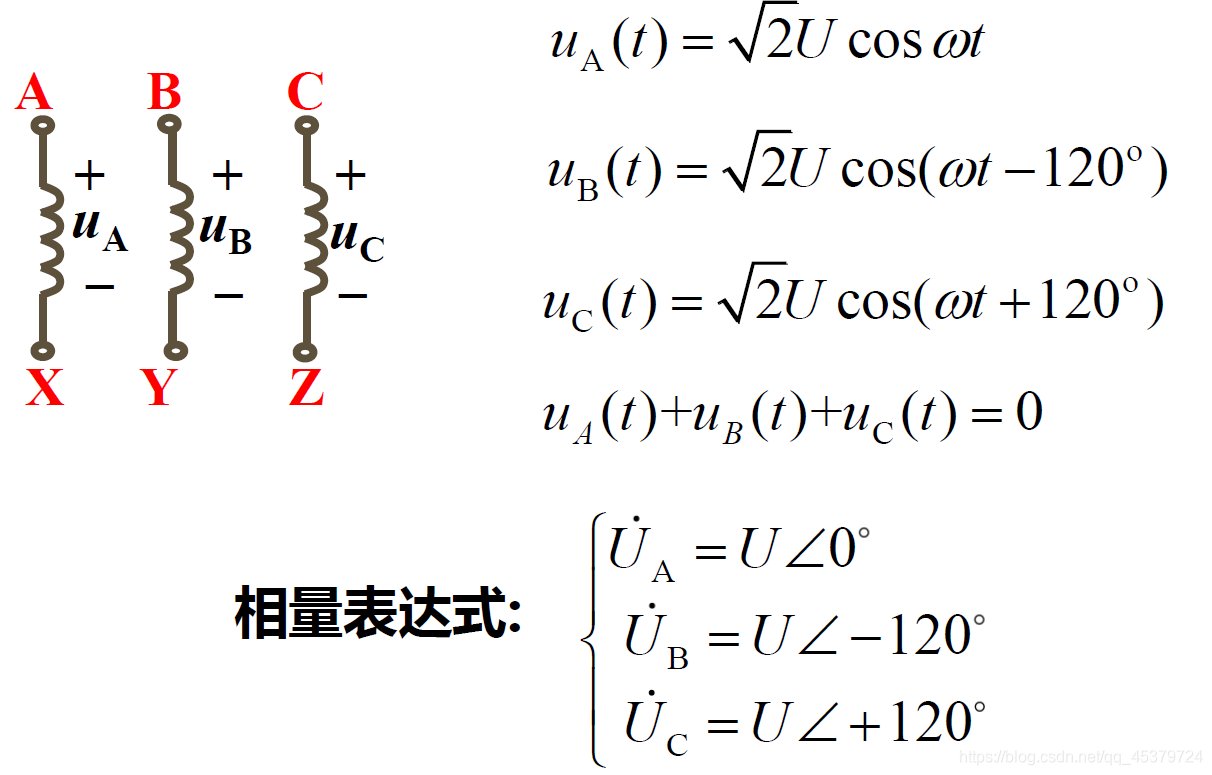

2. 表示

3. 相序
   各相电源经过同一值(如最大值)的顺序
   正序(顺序)：A—B—C—A
   负序(逆序)：A—C—B—A
   相序的意义：对三相电动机，如果相序反了，就会反转
   如果不加说明，一般都认为是正相序
4. 三相电源的联结

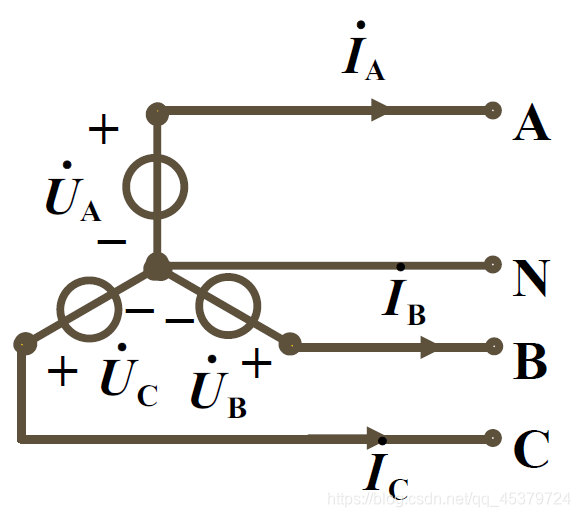

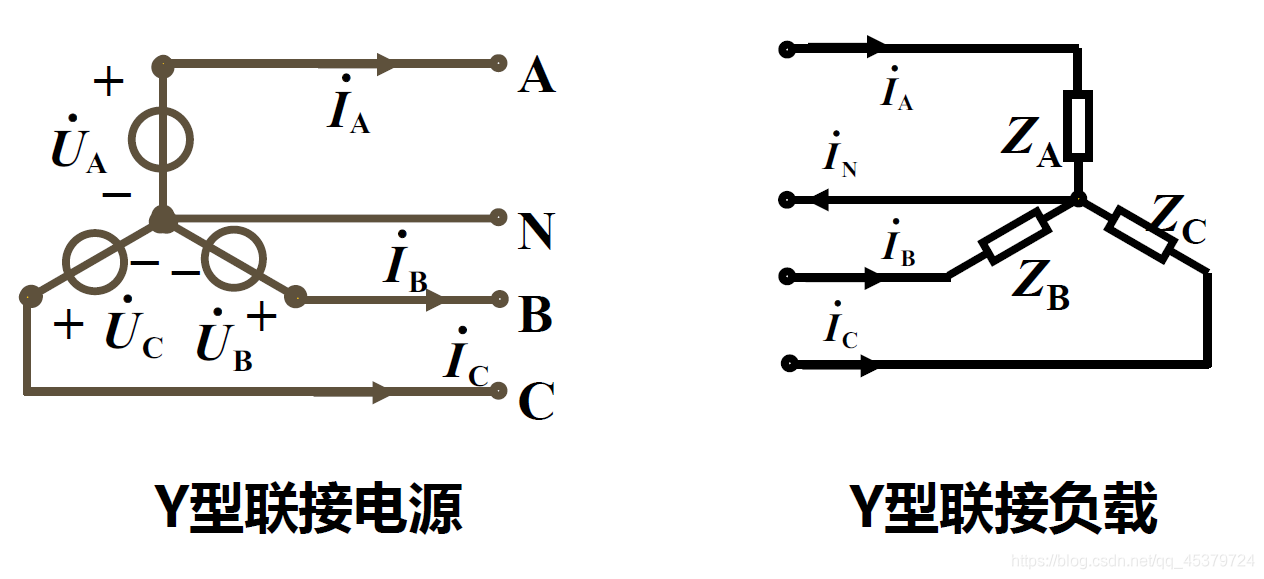

   1）星形联接(Y联接)
   把三个绕组的末端接在一起
   端线(相线、火线)：始端引出线ABC
   中性线（零线）：末端引出线N
   在低压系统中,中性点通常接地,也称地线

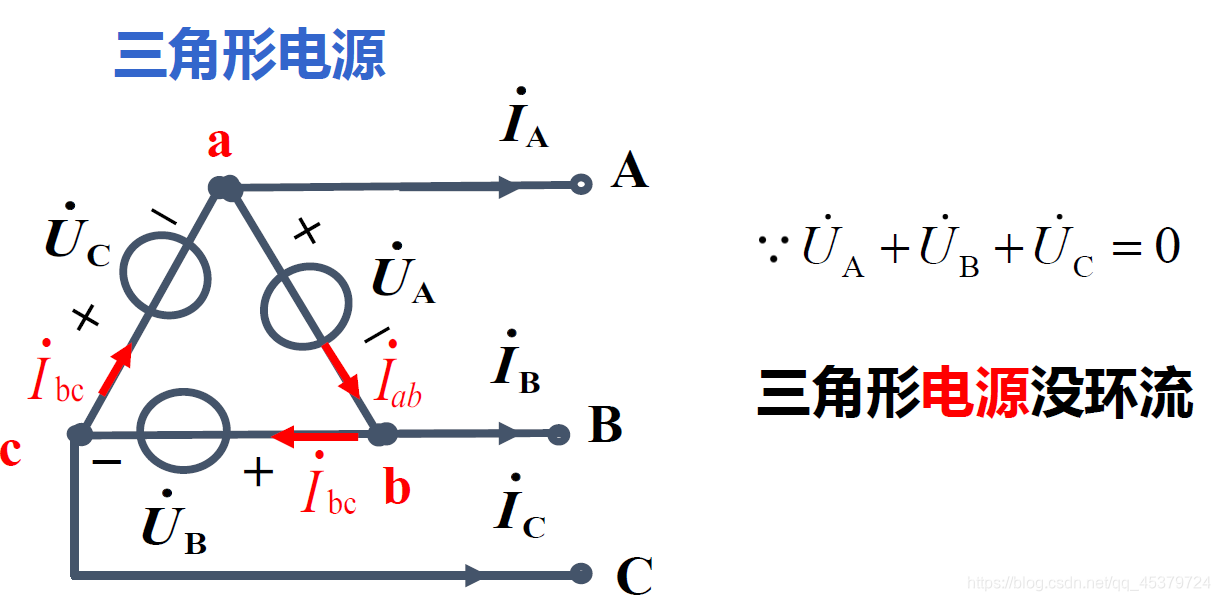

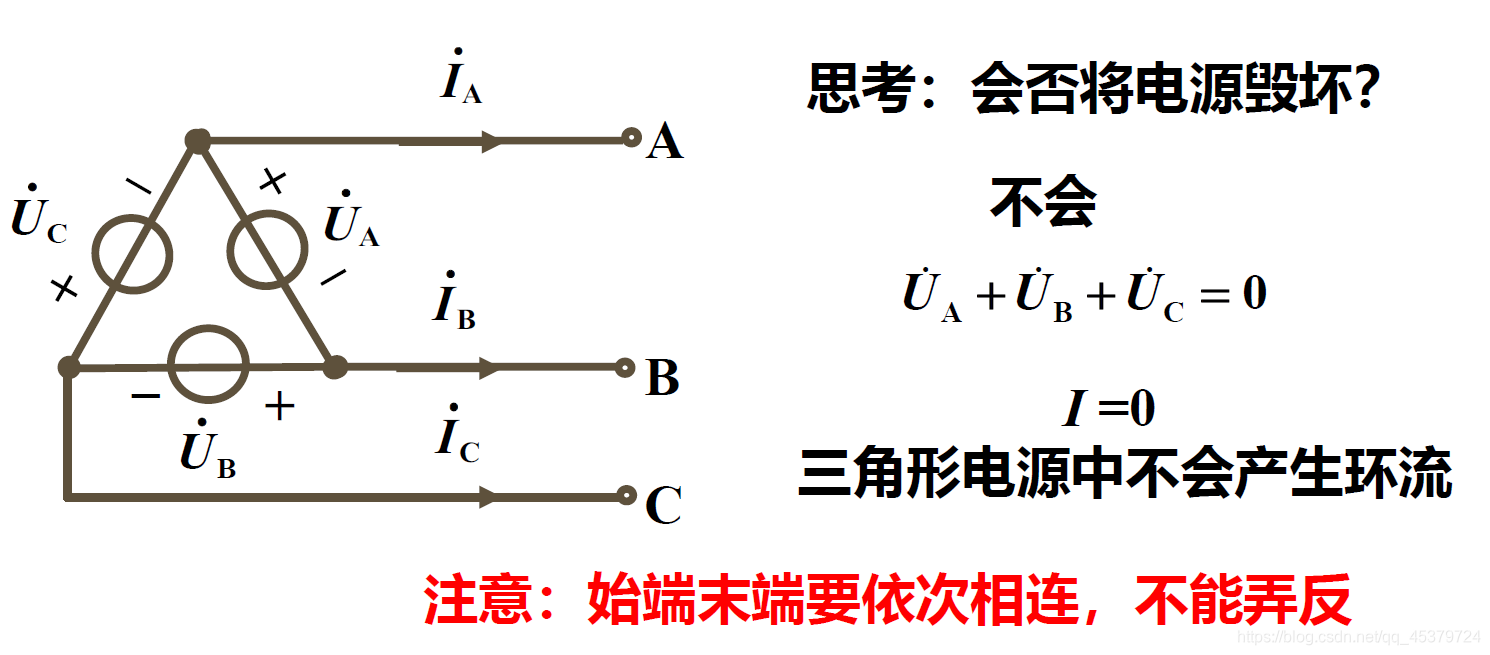

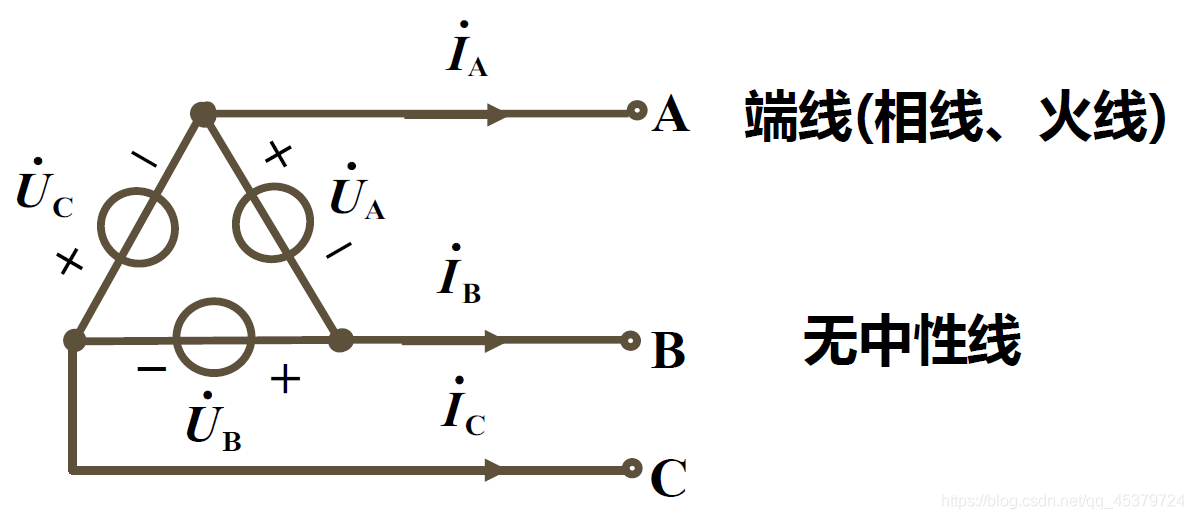

   2）三角形联接
   把三个绕组首尾相接


   除非接反,才会损坏

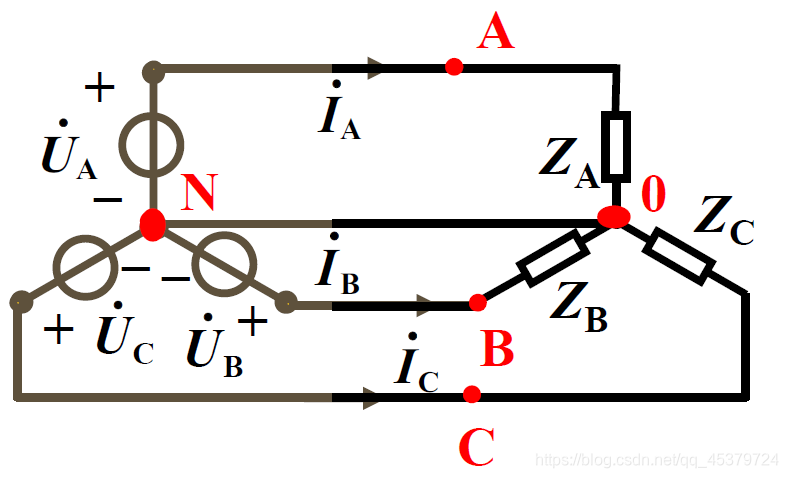

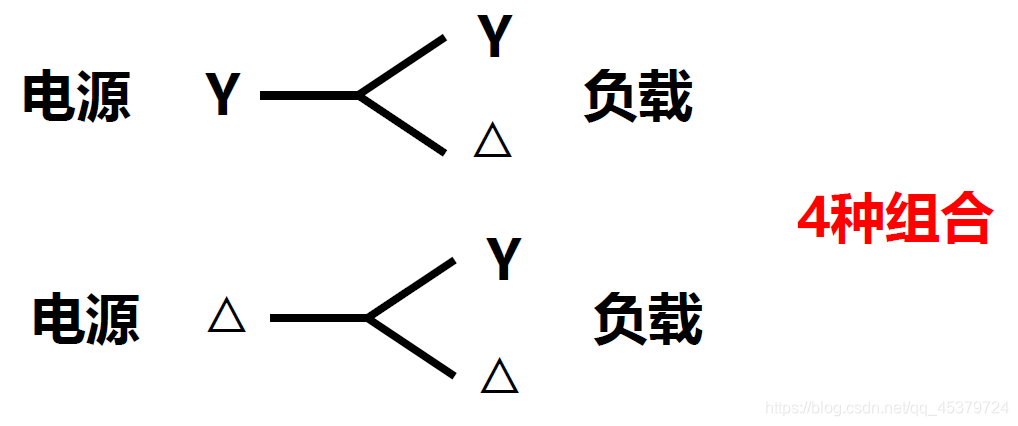

三相电路的基本概念

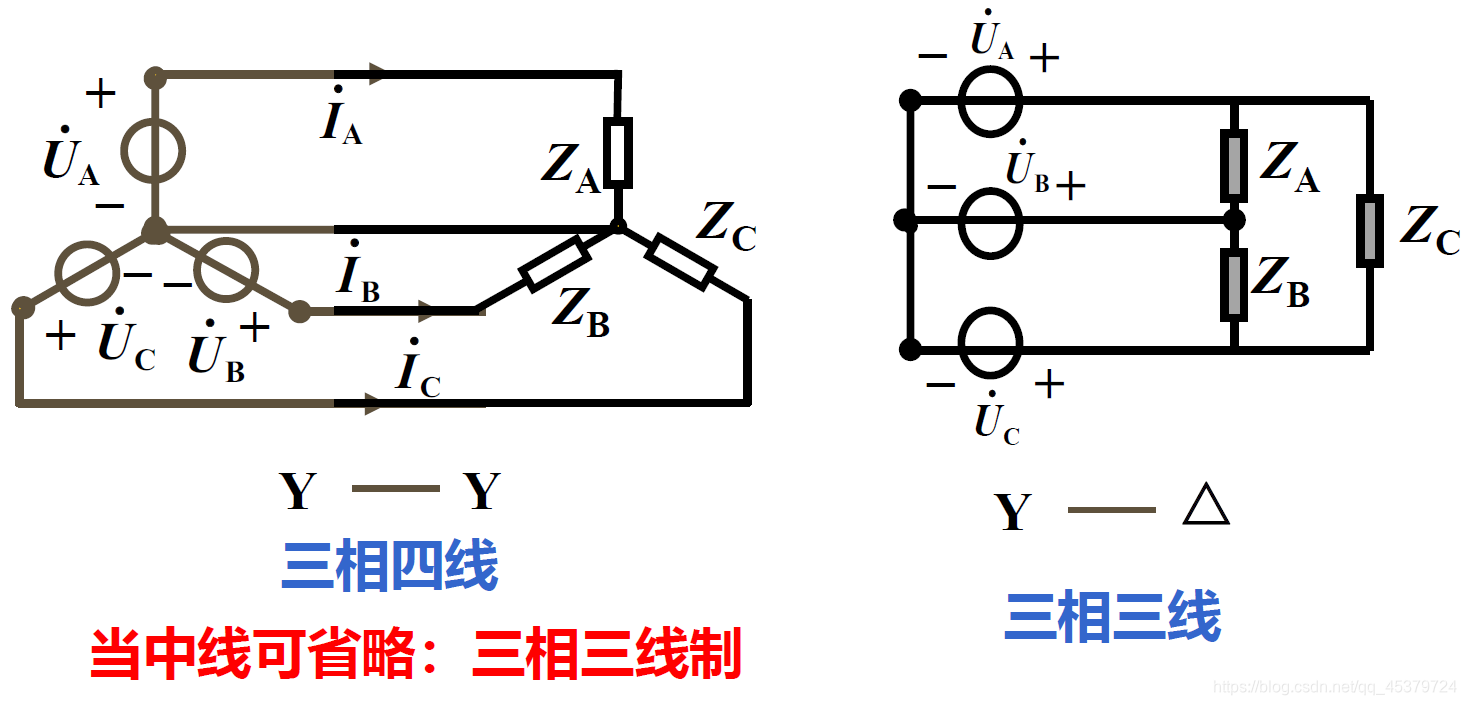

三相电路

对称三相电源和三相负载联接起来组成的系统

对称三相电路

当电源和负载都对称时，称对称三相电路

实际三相电路中，不论连接方式如何：
三相电源对称
三条端线传输线的等效阻抗相等
但三相负载不一定对称

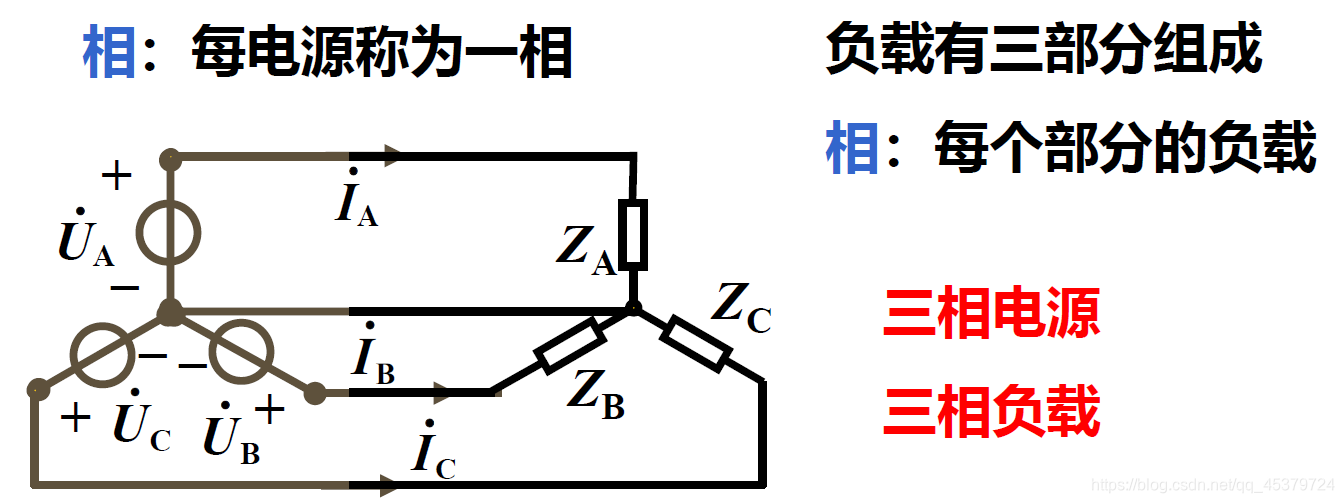

相的概念

三个绕组均产生电动势，对应三电源

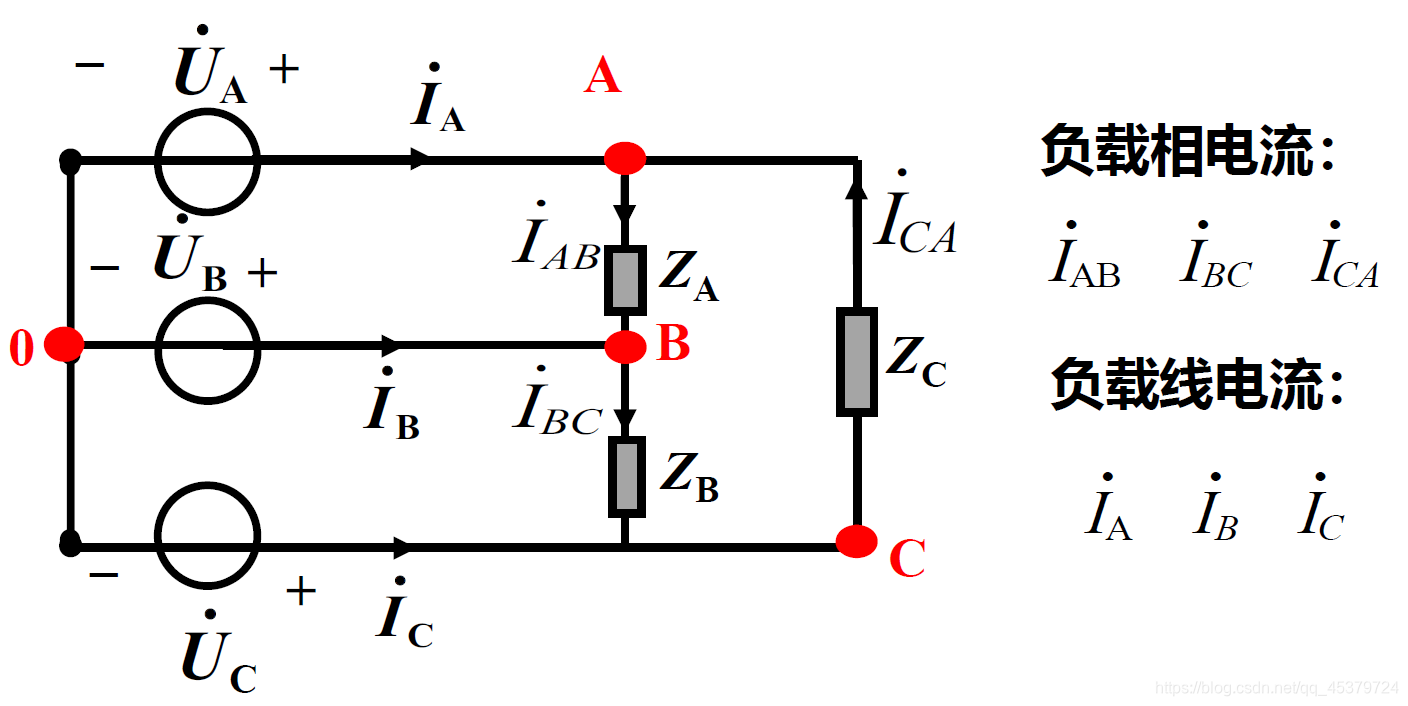

相线电压电流

相电压：每相电源(负载)的电压
线电压：端线与端线之间的电压


相电流：流过每相电源(负载)的电流
线电流：流过端线的电流

三相四线制,相电流和线电流相同

对称三相电路的线相关系

星形联接(Y联接)

线相电流关系(相同)

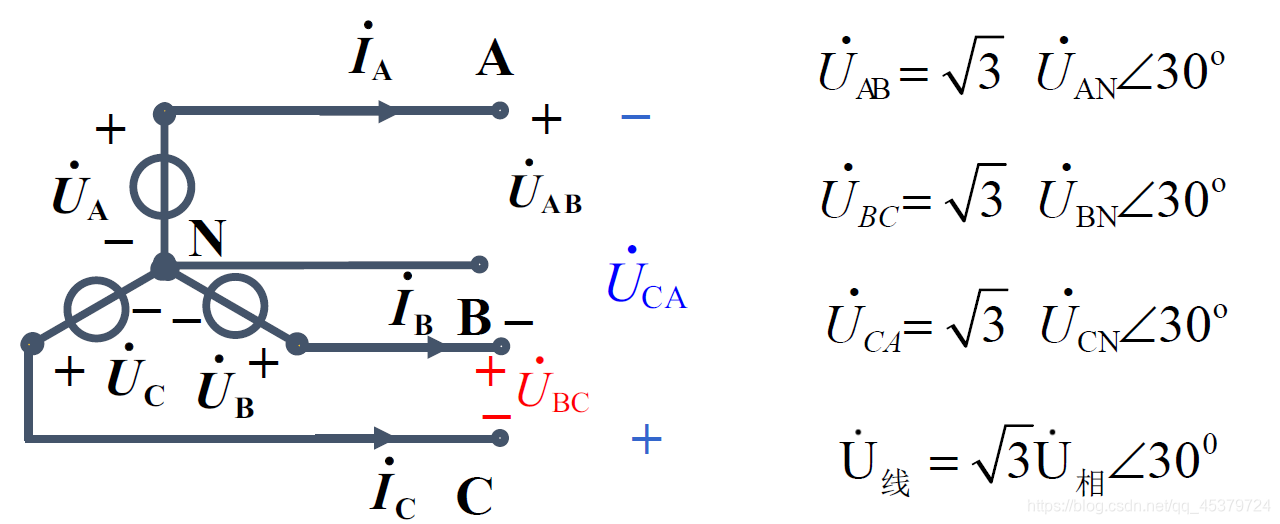

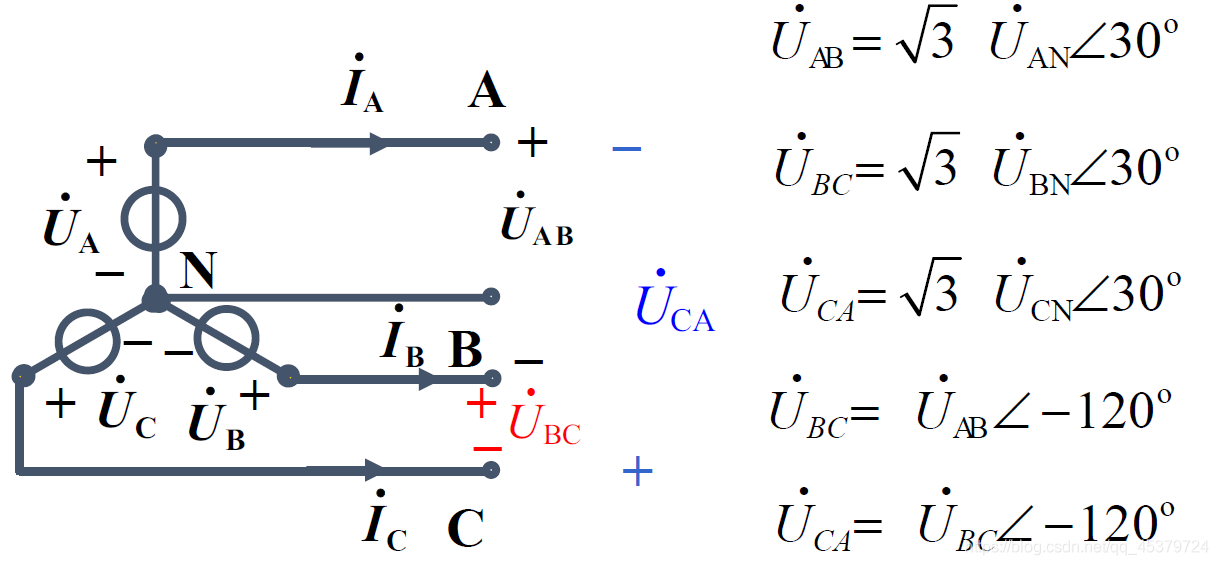

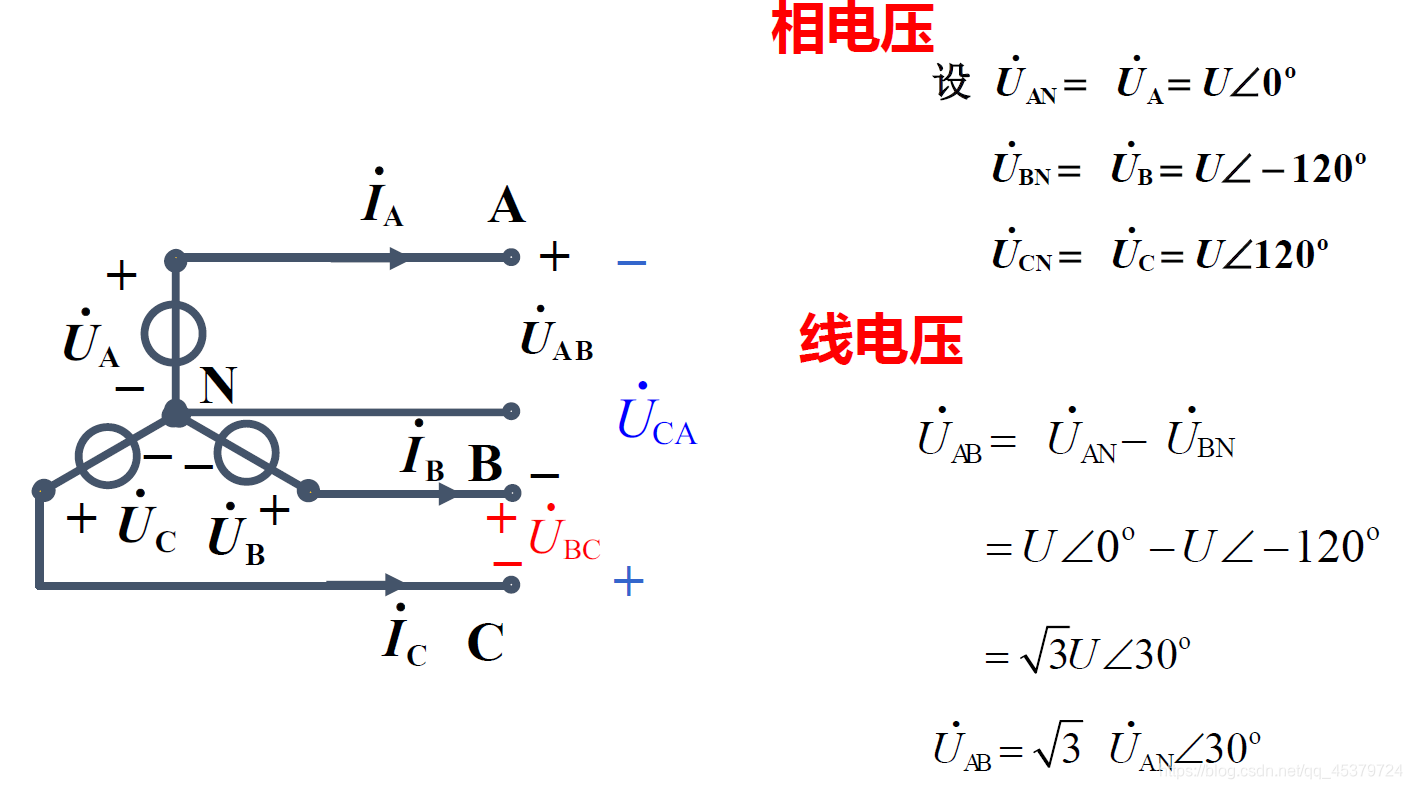

线相电压关系(线=√3 超前30°)

线电压有效值=相电压有效值的√3倍
线电压超前对应相电压30°
“对应”：相电压用线电压的第一个下标字母标出

相电压对称，则线电压也对称

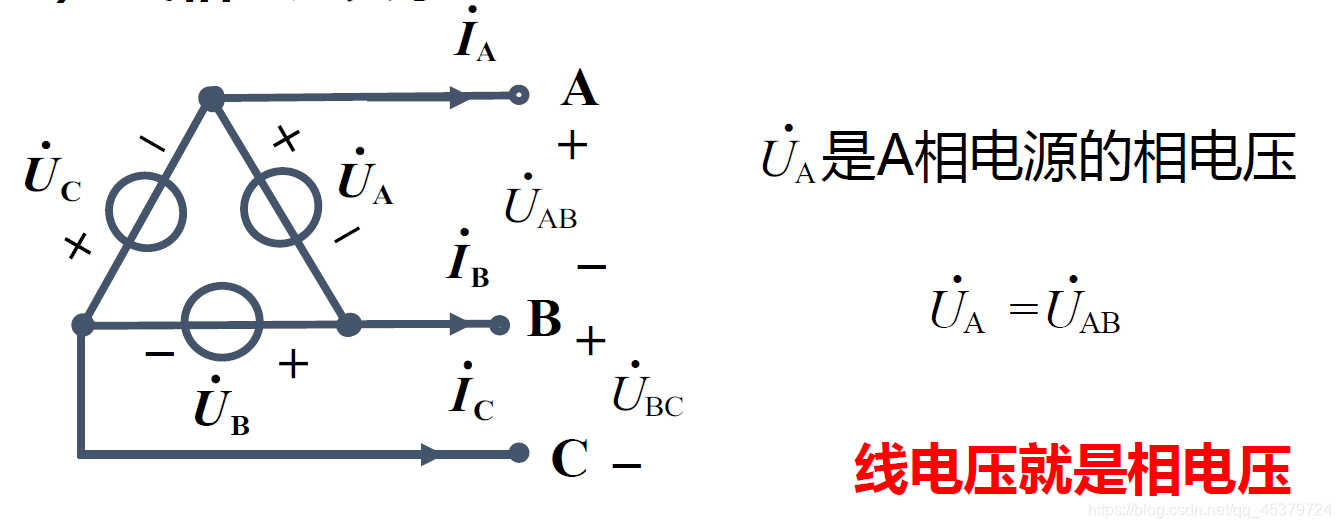

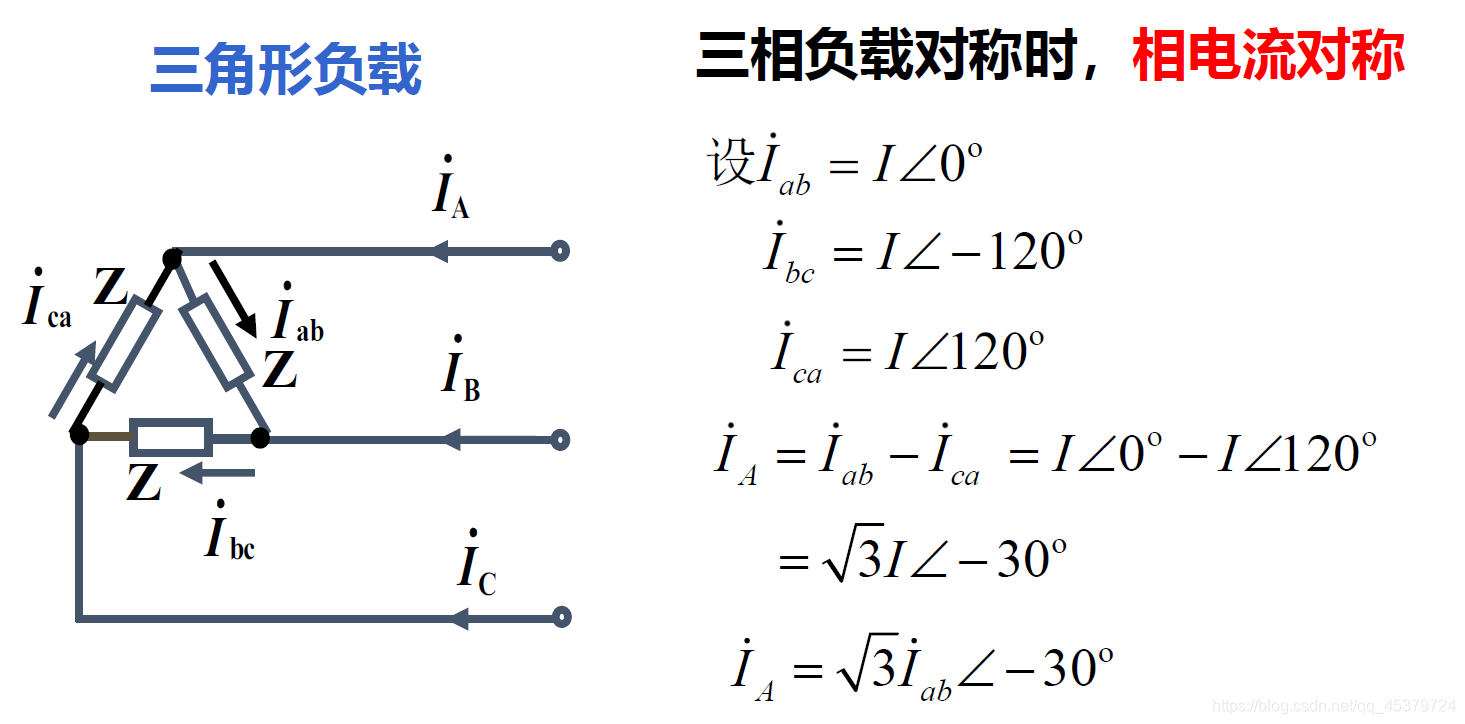

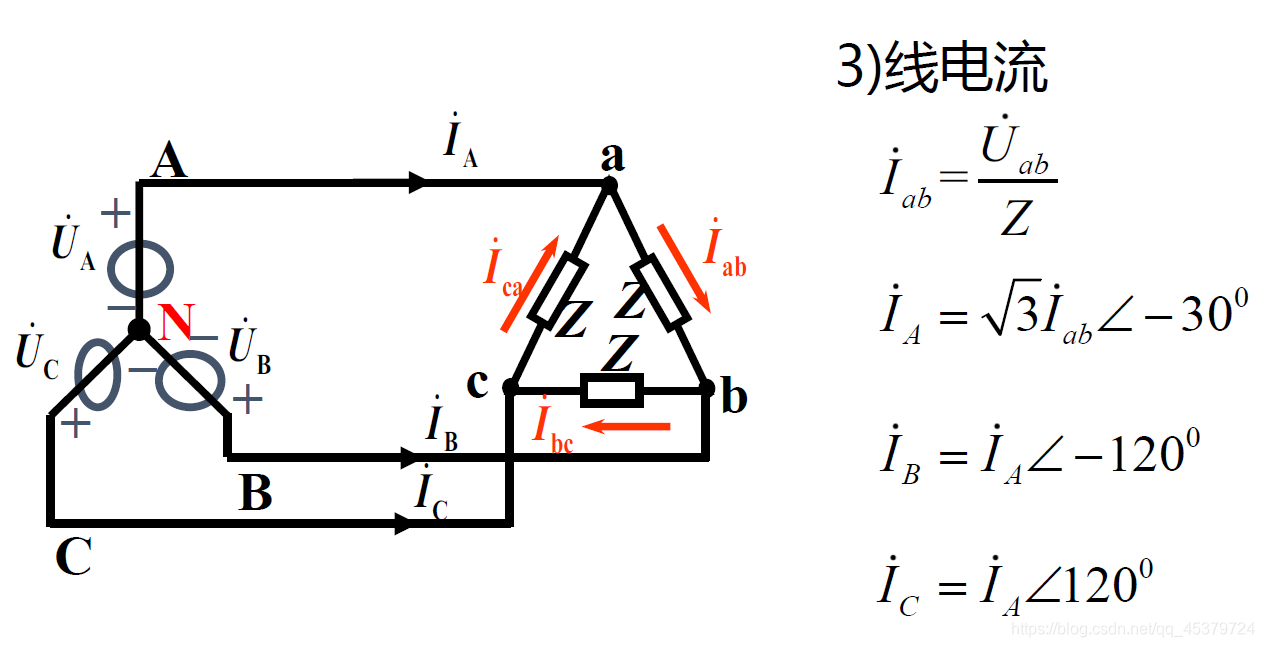

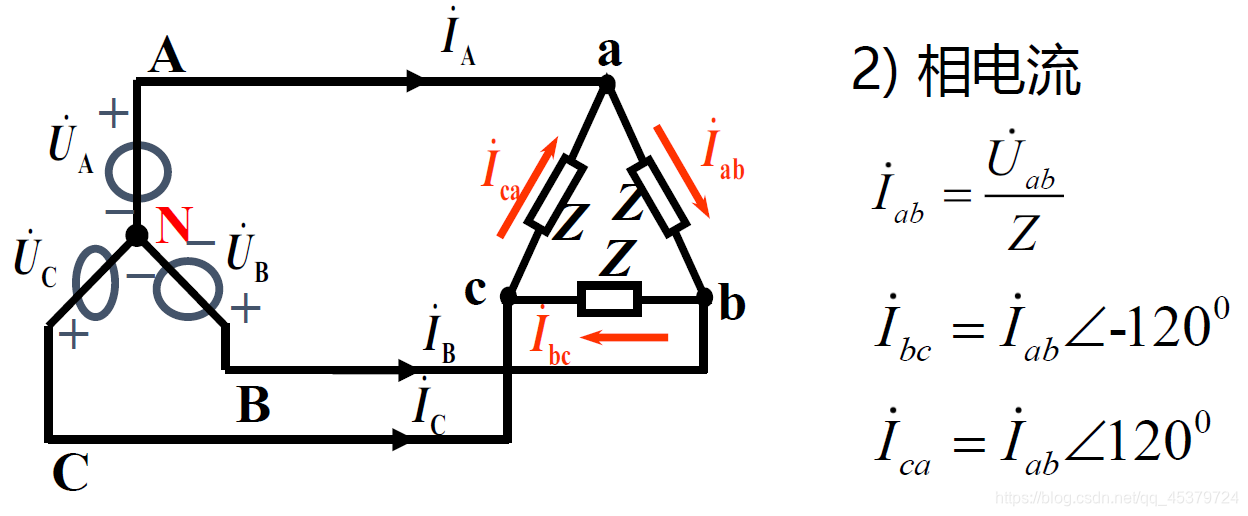

三角形连接

线相电压关系(相同)

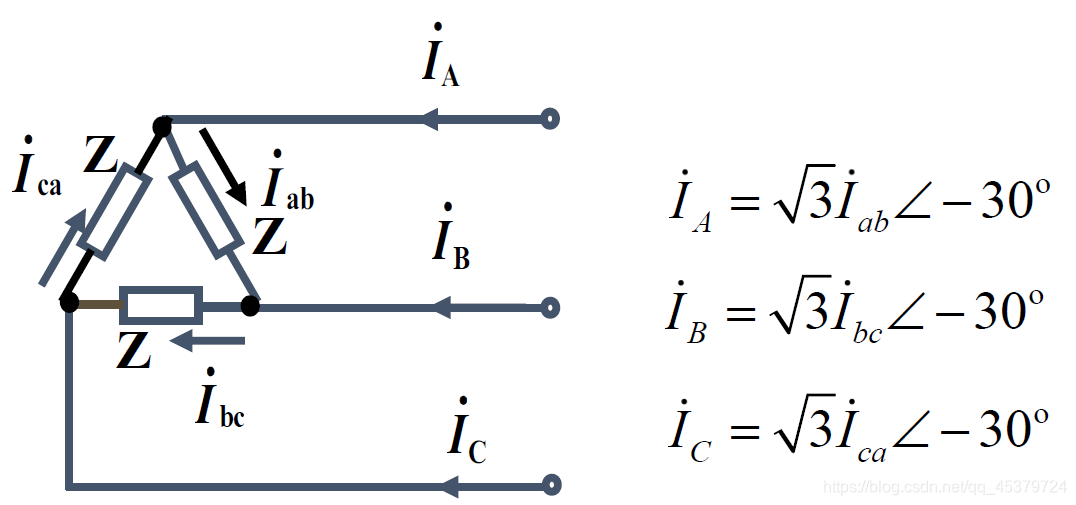

线相电流关系(线=√3 滞后30°)

线电流对称
线电流有效值=相电流有效值的√3倍
线电流滞后对应相电流30°

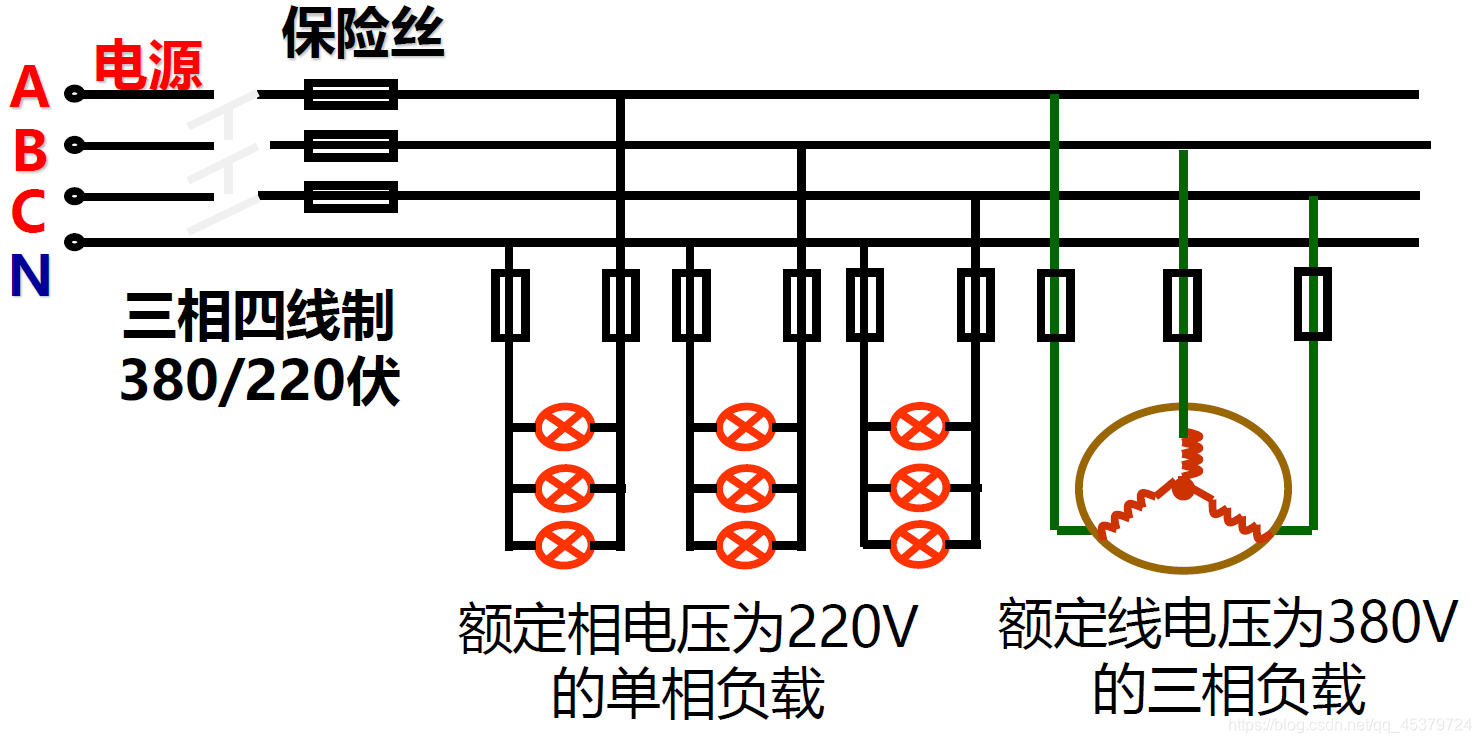

我国供电系统提供三相对称电源采用三相四线制，相电压为220V，线电压为380V，负载接入原则：
1） 电源提供的电压=负载的额定电压
2） 单相负载尽量均衡地分配到三相电源上

三相电动机绕组:可以星形，也可以三角形
照明负载:一般都是星形（具有中性线）

三相负载的联接原则
每相负载上的电压=其额定电压
负载的额定电压 = 电源的线电压 Δ联结
负载的额定电压 =$\frac{1}{\sqrt{3}}$电源线电压 Y 联结

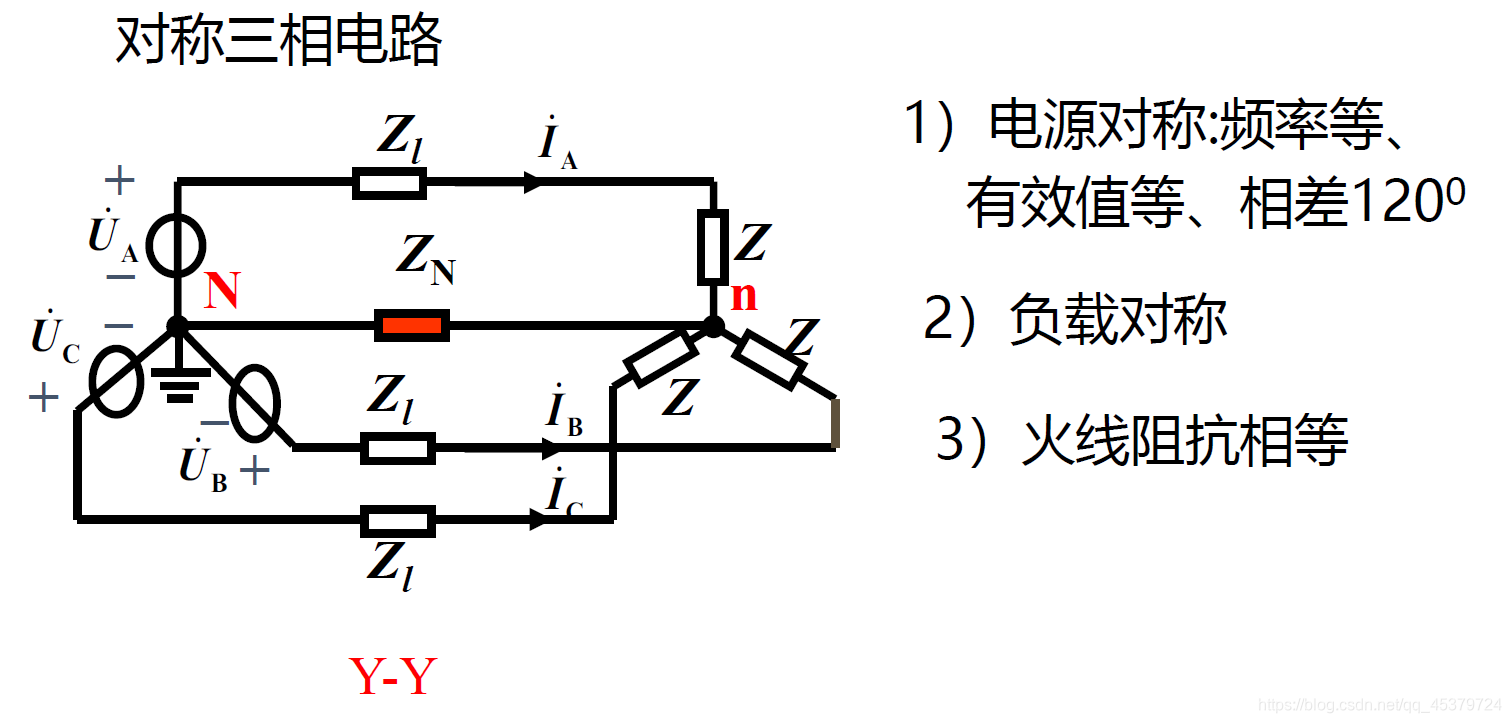

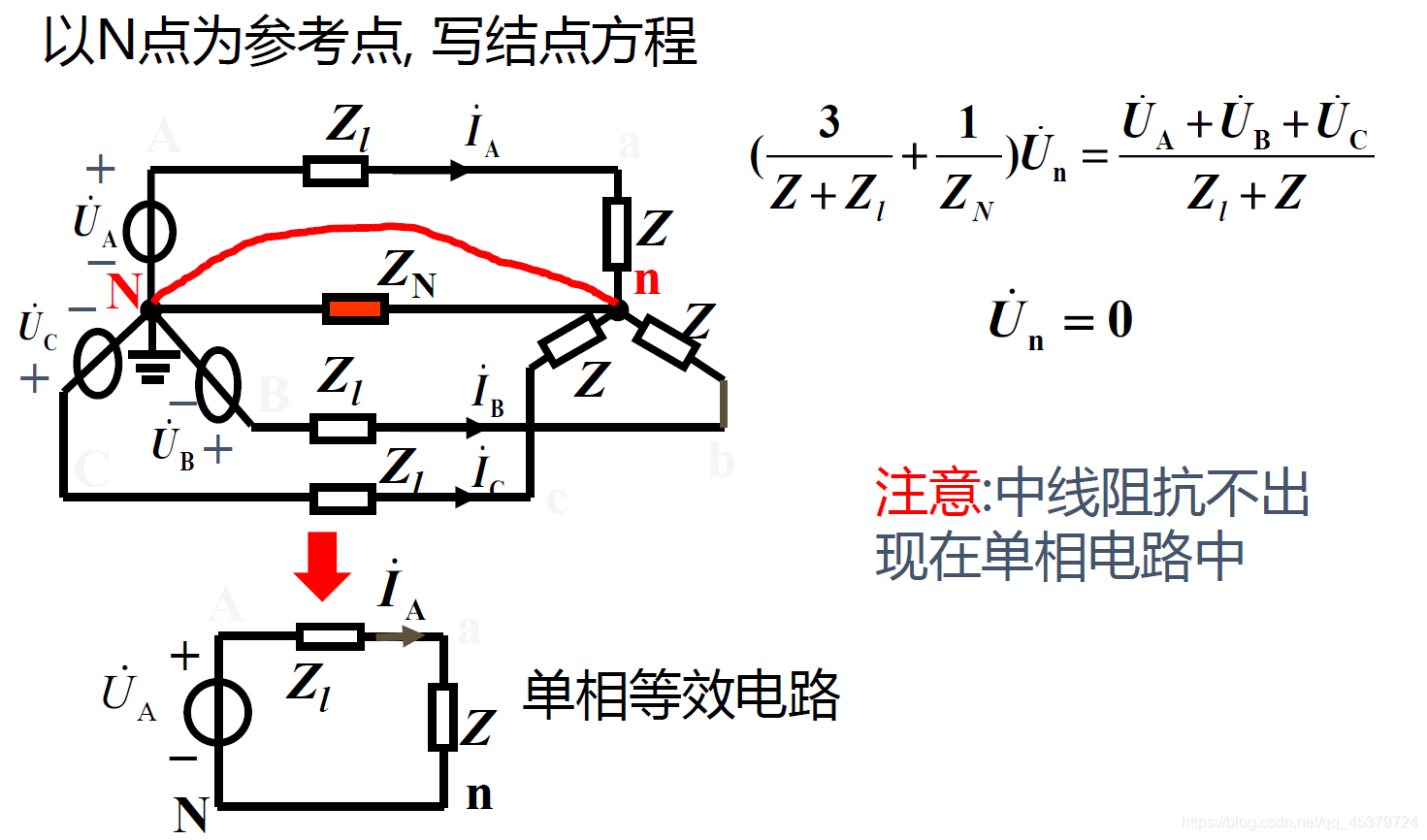

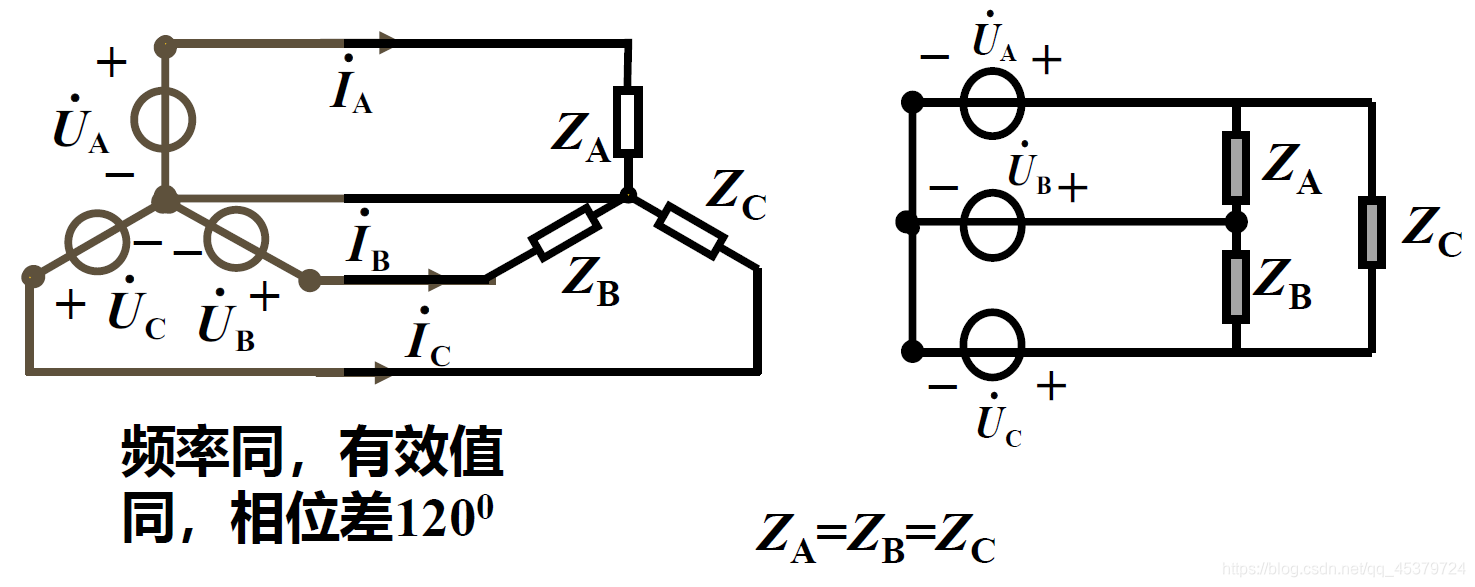

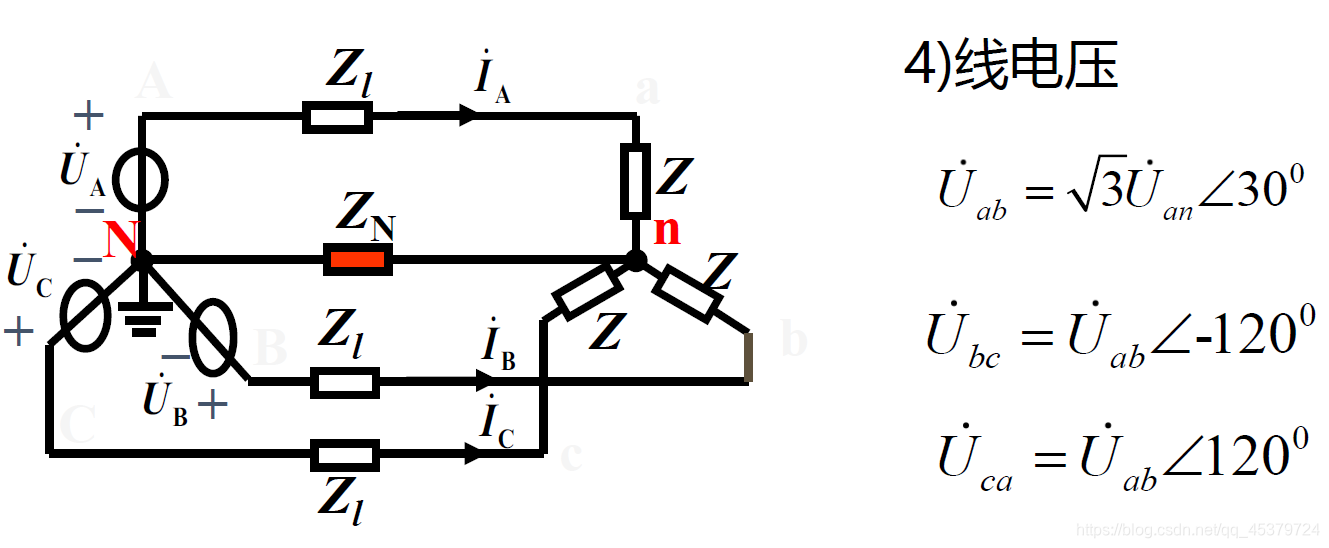

对称Y-Y三相电路的计算

负载对称是指阻抗相等f

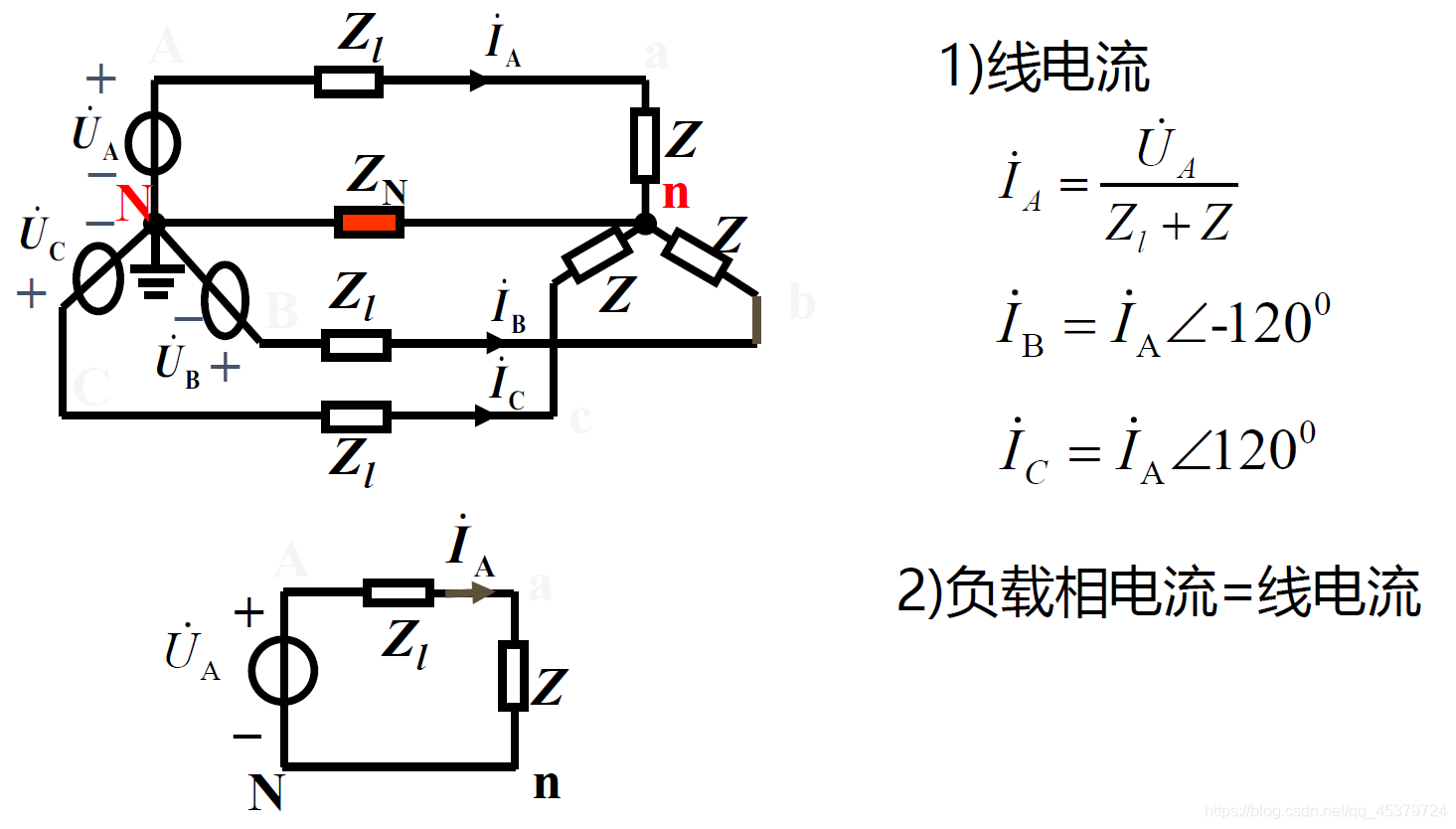

Y -Y接对称三相电路的计算：
1） 画单相等效电路（一般为A相）
2） 由单相等效电路计算待求的电压、电流
3） 由对称性推出其它二相的电压、电流

非Y -Y对称三相电路的计算

用单相等效电路求解：
1)对三角形连接的对称三相电源：
按线相电压关系进行等效：设三相电 源用Y接电源替代，保证其线电压不变

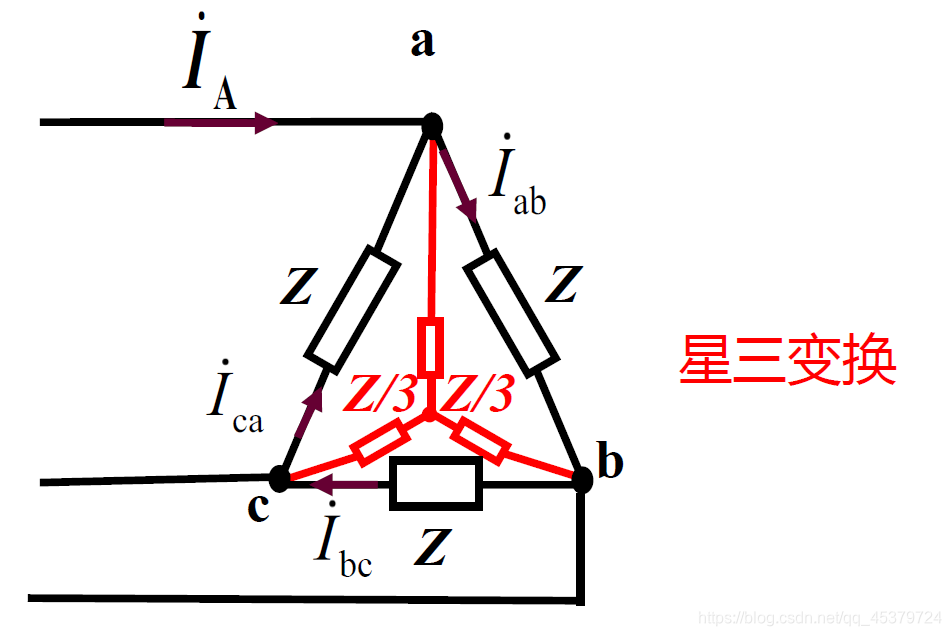

2）对三角形连接的对称三相负载

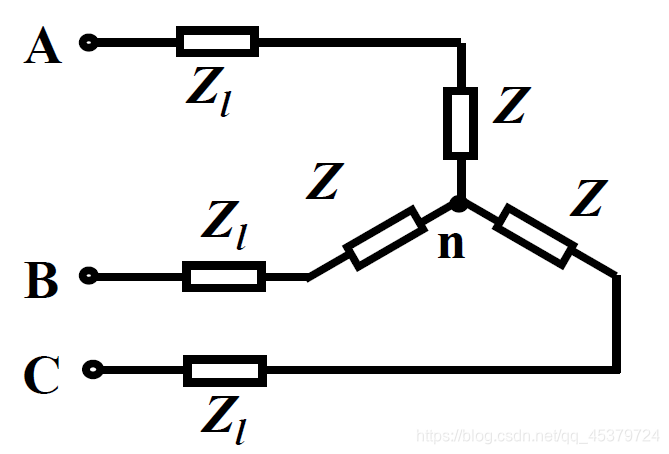

$Z_Y=\frac{1}{3}{Z}_{\Delta }$

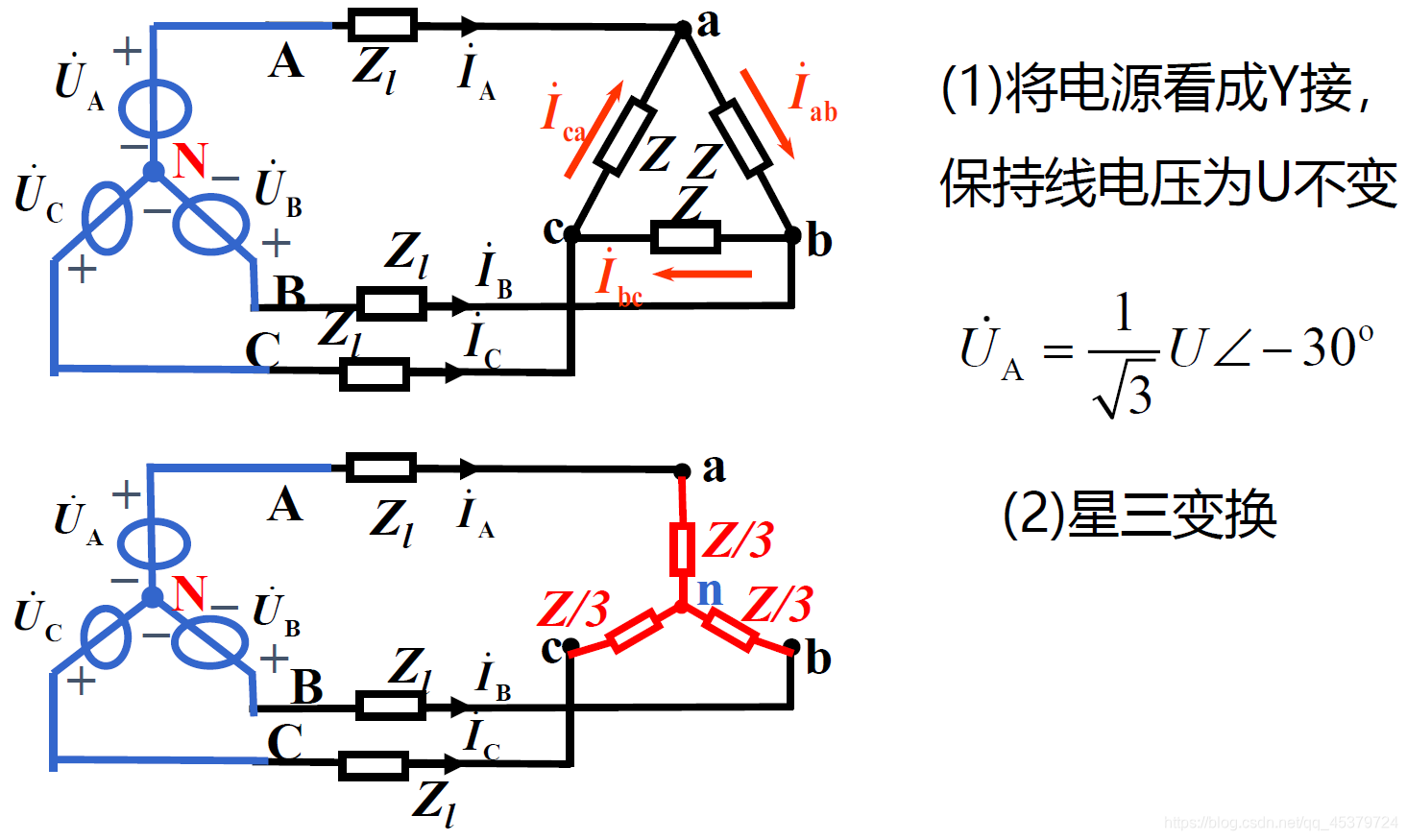

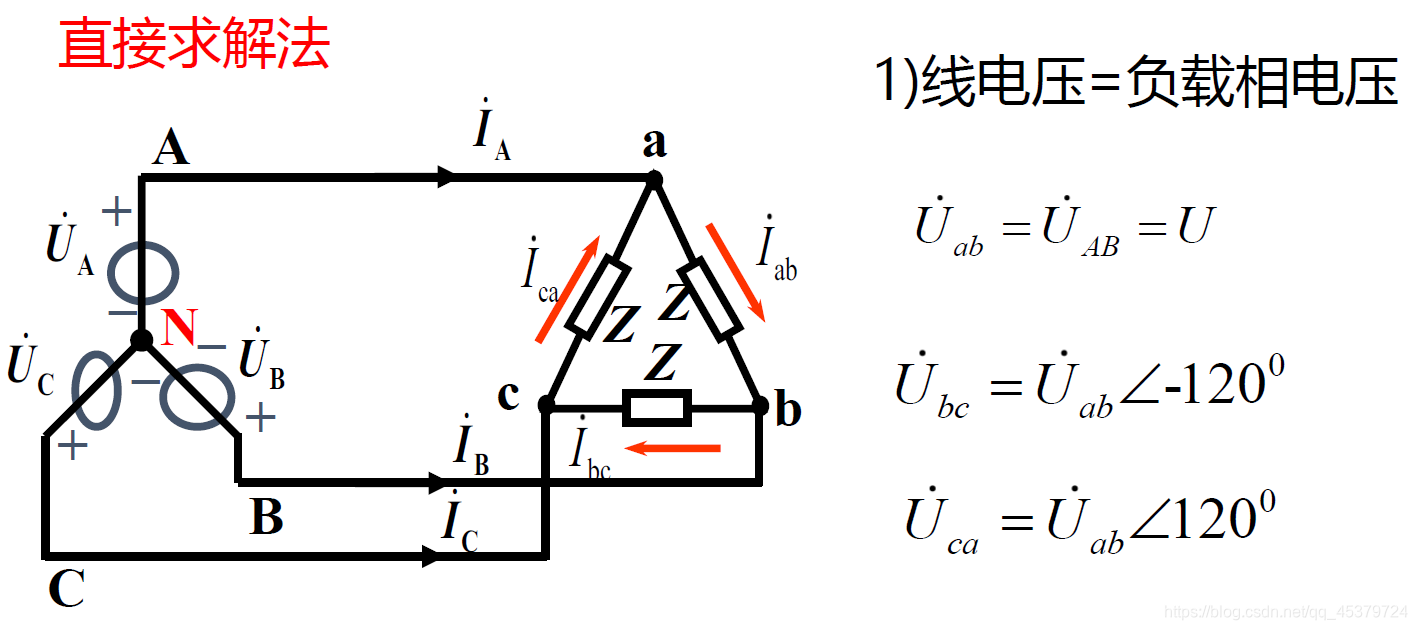

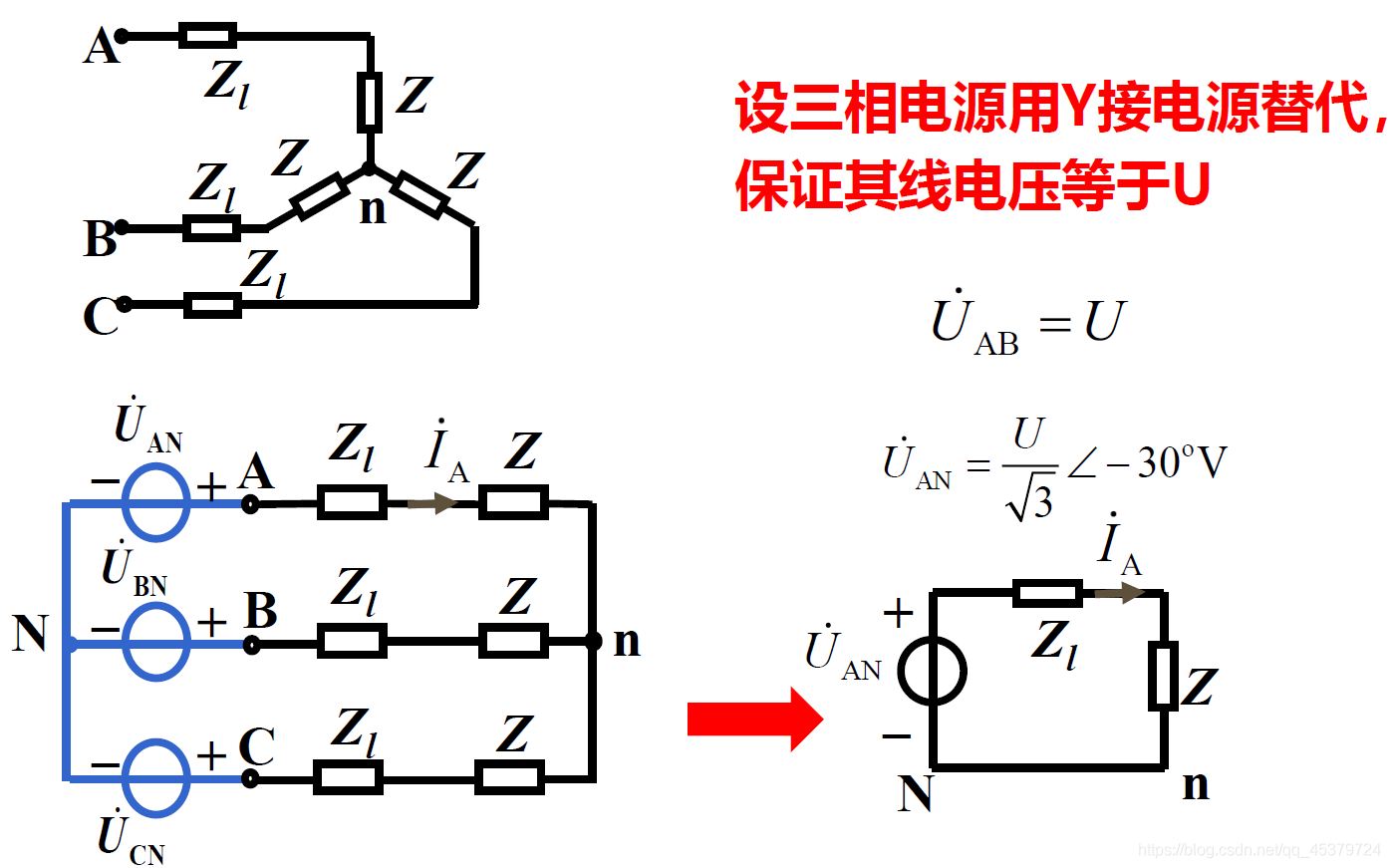

1. 对电源：将电源用Y接电源替代，保证线电压不变

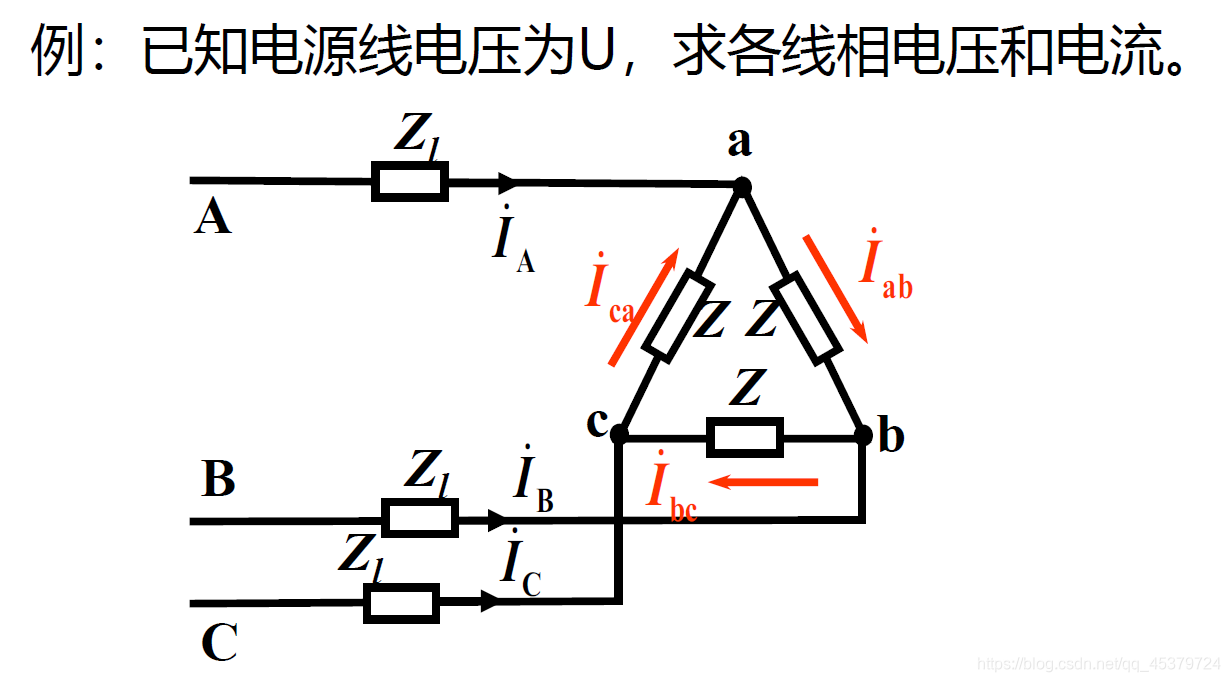

   对称三相电源线电压为U，负载和线路阻抗分别为Z和 Z_l

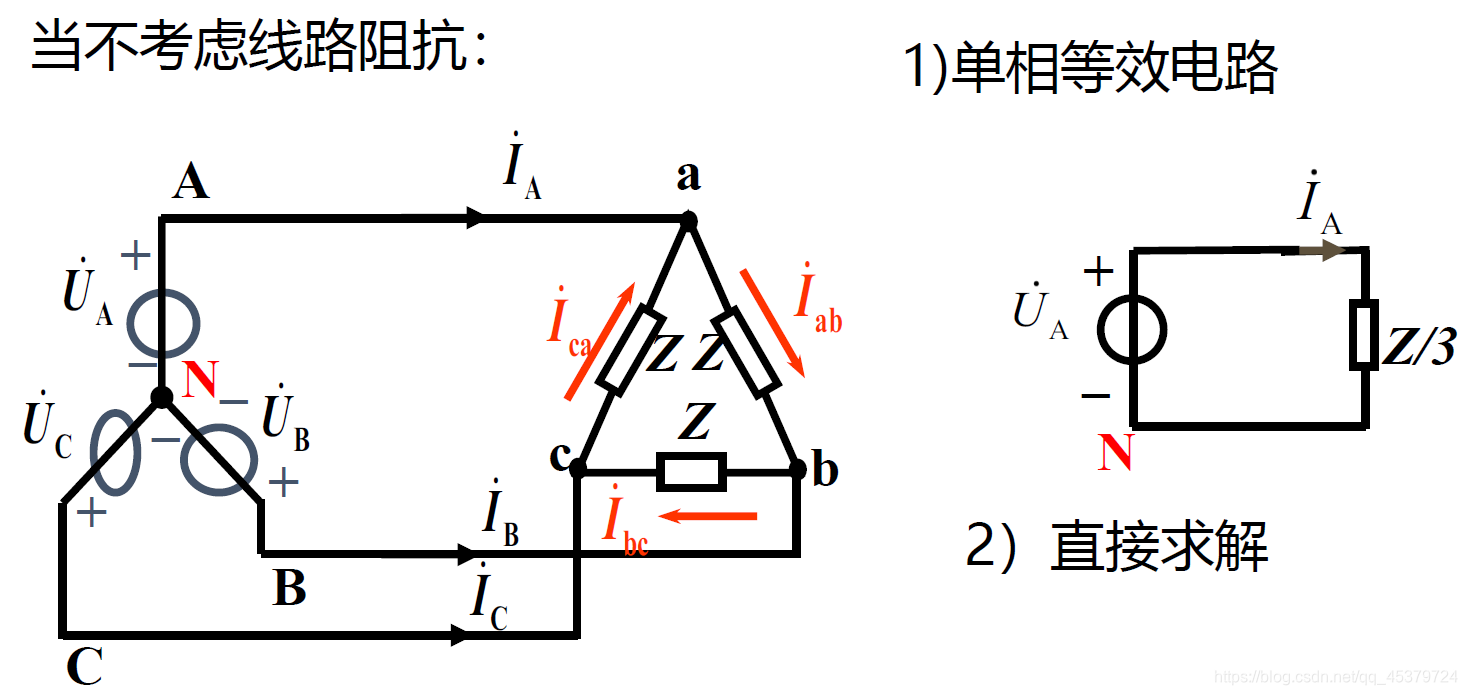

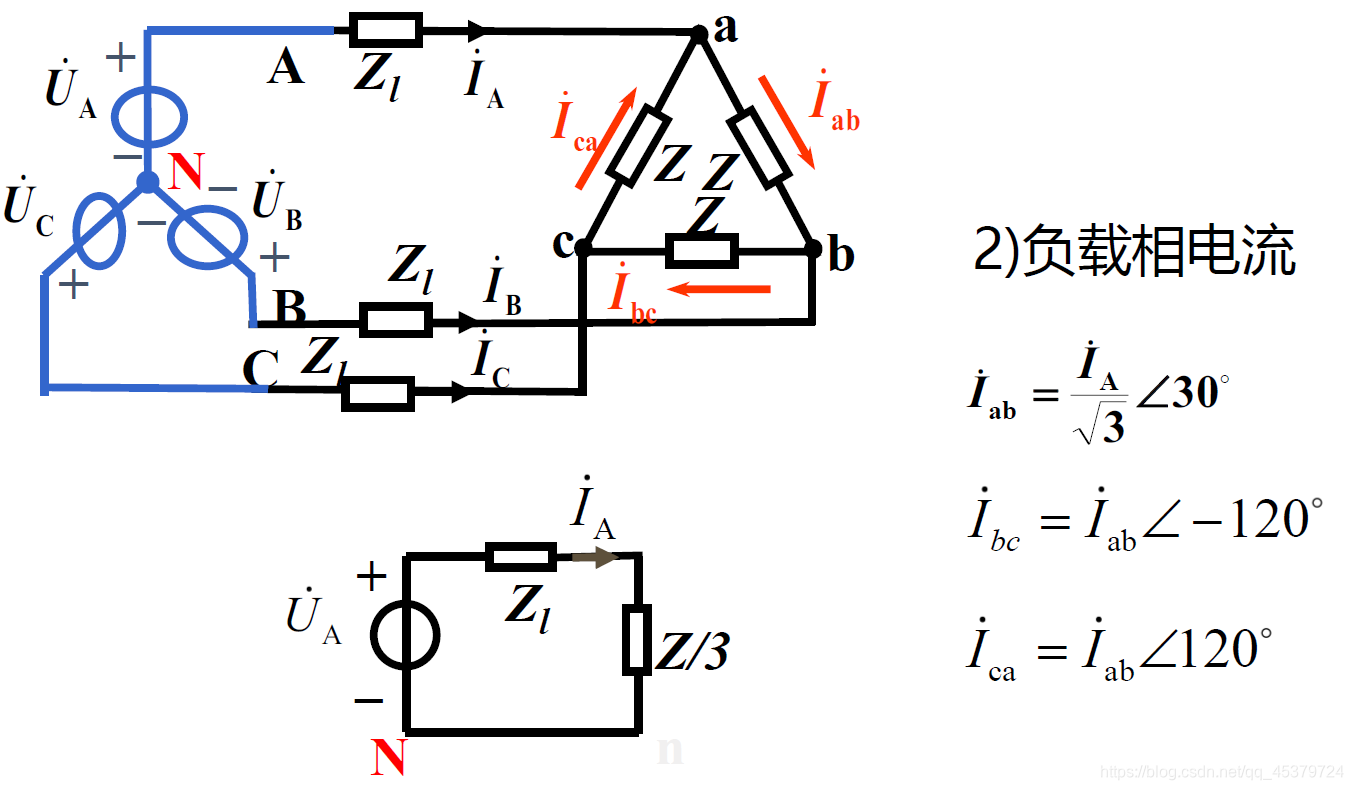

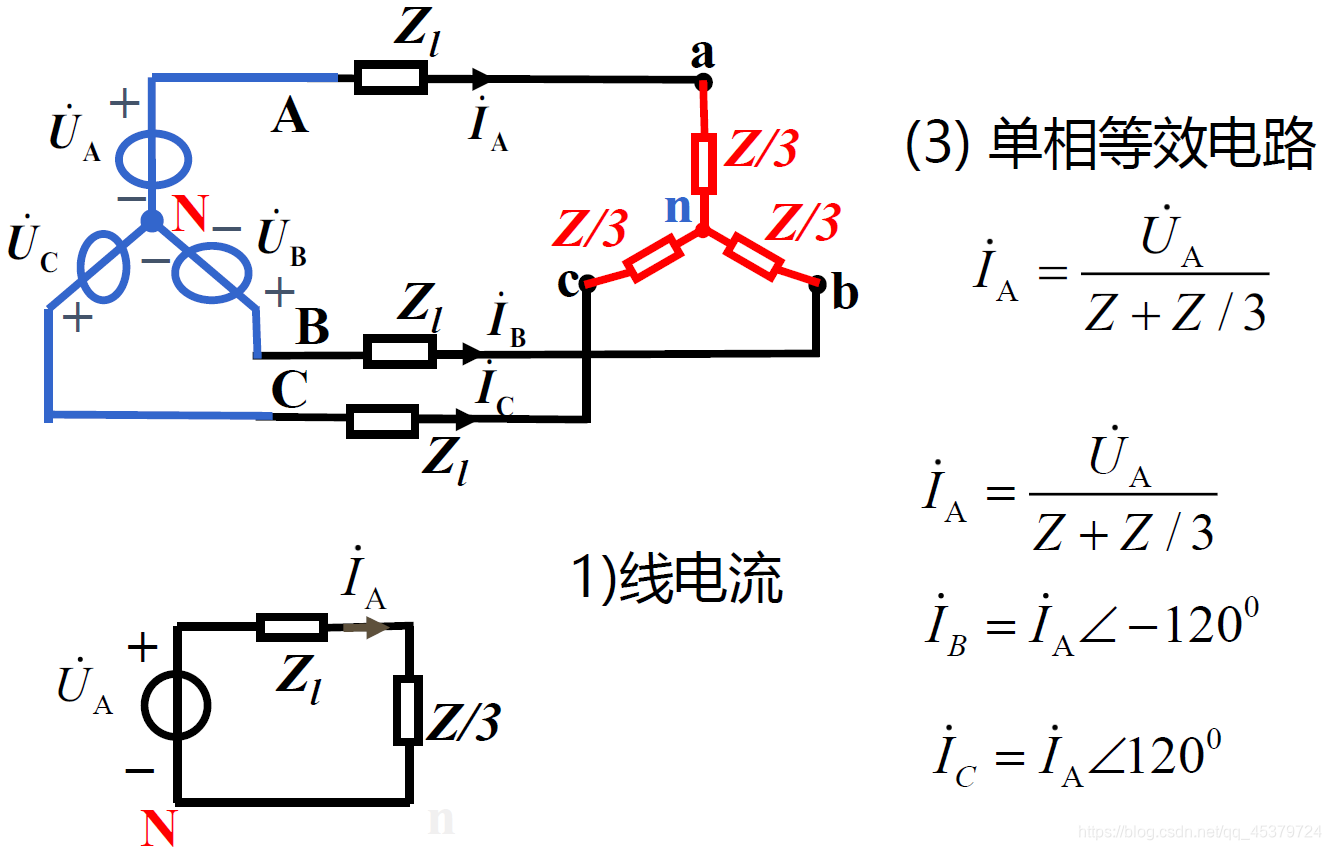

2. 对三角形连接的对称三相负载：











一般对称三相电路的计算
1） 将三相电源、负载都等效看成Y联接；
2） 画出单相等效电路，求出一相的电压、电流；
3） 求解单相等效电路，根据线（相）电压及线（相）电流的关系，求出原电路的电流、电压；(要回到原电路)
4） 由对称性，写出其它两相的电压、电流。

三相电路应用举例：简单照明系统及其故障分析

$$\begin{gathered} 简单照明系统的线电压为380V，若灯泡R_A=R_B=R_C=5\Omega \\ (1)求线电流及中性线电流I_N \\ (2)R_A=5\Omega ,R_{} \end{gathered}$$
