永磁同步直线电机（PMSLM）

永磁同步直线电机（Permanent Magnet Synchronous Linear Motor，简称PMSLM）是永磁直线电机的一种，它结合了永磁电机和同步电机的特点，能够提供高效率和精确的直线运动控制。以下是关于永磁同步直线电机的一些详细信息：

工作原理

永磁同步直线电机的工作原理基于电磁力和永磁体的相互作用。其定子和动子部分都包含电磁线圈和永磁体。当定子线圈通电后，产生的磁场与动子上的永磁体相互作用，产生推力，使得动子沿直线轨道移动。由于是同步电机，动子的速度与定子的磁场转速同步，因此可以实现精确的位置和速度控制。

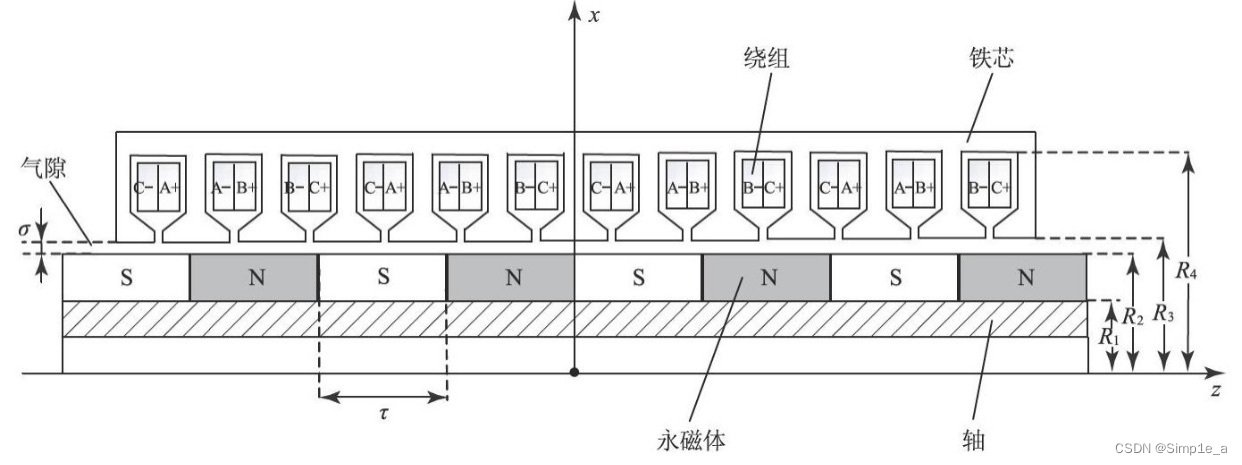

结构特点

• 定子：通常由多个电磁线圈组成，线圈缠绕在铁心上，形成闭合的磁路。
• 动子：由永磁体和支撑结构组成，永磁体固定在动子上，动子可以沿着定子的轨道移动。
• 轨道：用于支撑和引导动子的运动，通常由非磁性材料制成。

控制系统

永磁同步直线电机的控制系统通常包括以下部分：

• 逆变器：将直流电转换为交流电，为电机线圈供电。
• 控制器：通常是一个电子控制单元，用于生成控制信号，以调节电机的速度、位置和加速度。
• 传感器：用于检测电机的位置和速度，实现闭环控制。

优点

• 高效率：由于直接产生直线运动，减少了能量转换损失。
• 高精度：可以实现亚毫米甚至纳米级别的运动精度。
• 高动态性能：快速响应和精确控制，适用于高速和高加速度场合。
• 低噪音：没有齿轮等机械传动部件，运行噪音低。
• 结构简单：直线运动减少了传动链，结构更为简单。

应用领域

• 精密加工：如数控机床、激光切割机等。
• 搬运设备：如高速输送线、自动化装配线等。
• 交通运输：磁悬浮列车、直线电机驱动的地铁等。
• 医疗设备：如直线加速器、精密手术设备等。

挑战

• 成本：制造成本相对较高，尤其是对于高性能的应用。
• 冷却：高功率密度工作时的散热问题需要解决。
• 设计难度：直线电机的安装和对齐要求较高，设计较为复杂。
