MSPM0开发学习笔记：ADC入门

MSPM0开发学习笔记

第一章 初步安装与配置
第二章 GPIO
第三章 TIMER
第四章 TIMER-PWM
第五章 ADC入门

---

---

一、ADC原理与作用介绍

ADC（模数转换器）是一种将模拟信号转换为数字信号的关键硬件模块，其核心作用是将真实世界的连续模拟量（如电压、温度等）转换为微控制器可处理的数字值。该板块非常庞大也非常的重要，这边暂时只能做一个简单的入门讲解

---

二、syscfg配置

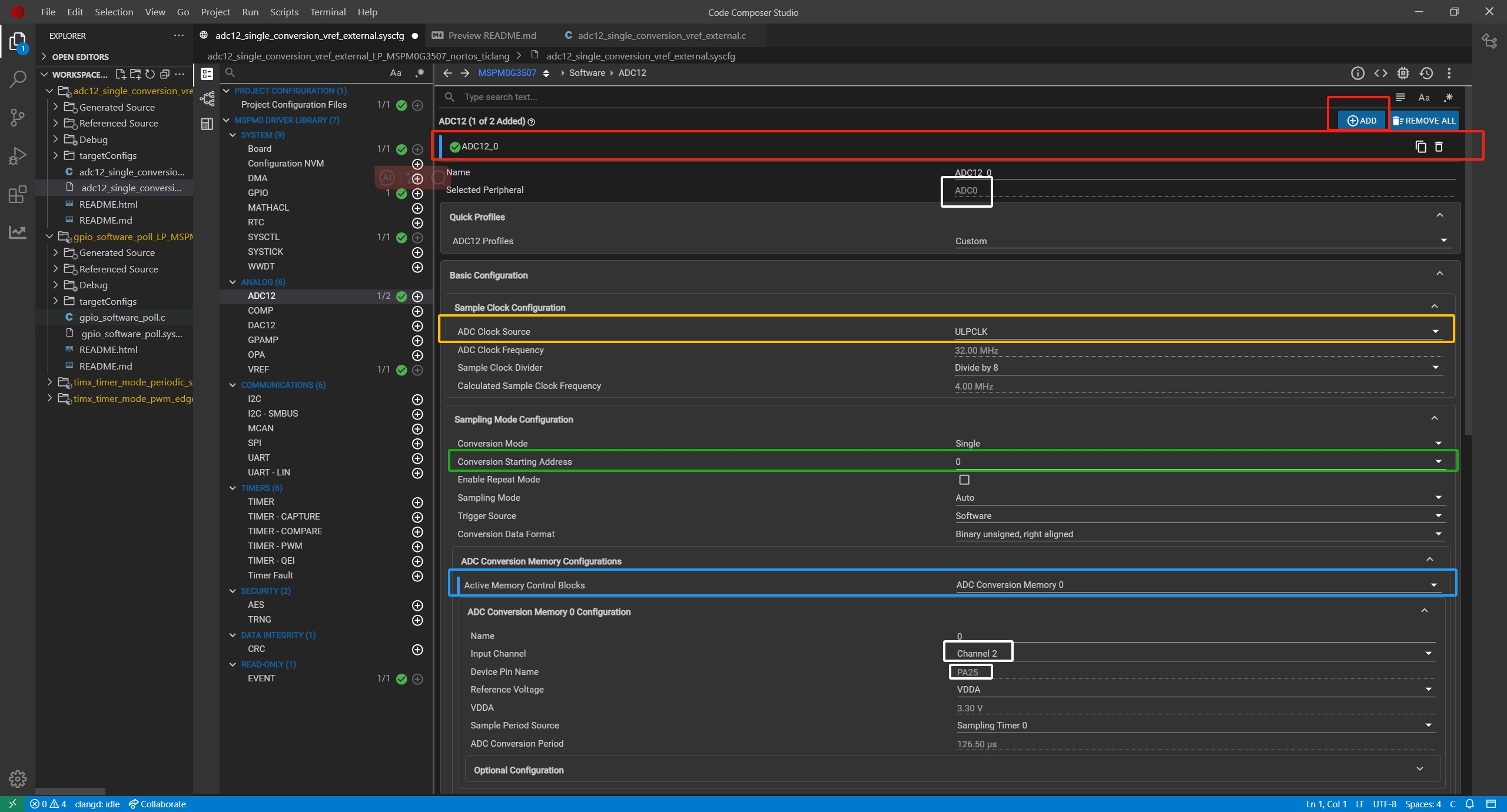

ADC的配置主要是在以下几个地方
1、红色部分添加ADC
2、黄色部分选择时钟为ULPCLK
3、绿色是说开始测量的地方 而蓝色的是保存的地方，有可能会冲突报错没配置好的话（因为绿色上面那一行设置的是single）
4、白色部分下面的那个VDDA表示的是测量范围
5、白色的地方重点讲解，这边涉及到ADC的对应问题，我们先记住这边的值ADC选择的是0 然后选择Channel2 这个记为ADC0.2 我们来看原理图

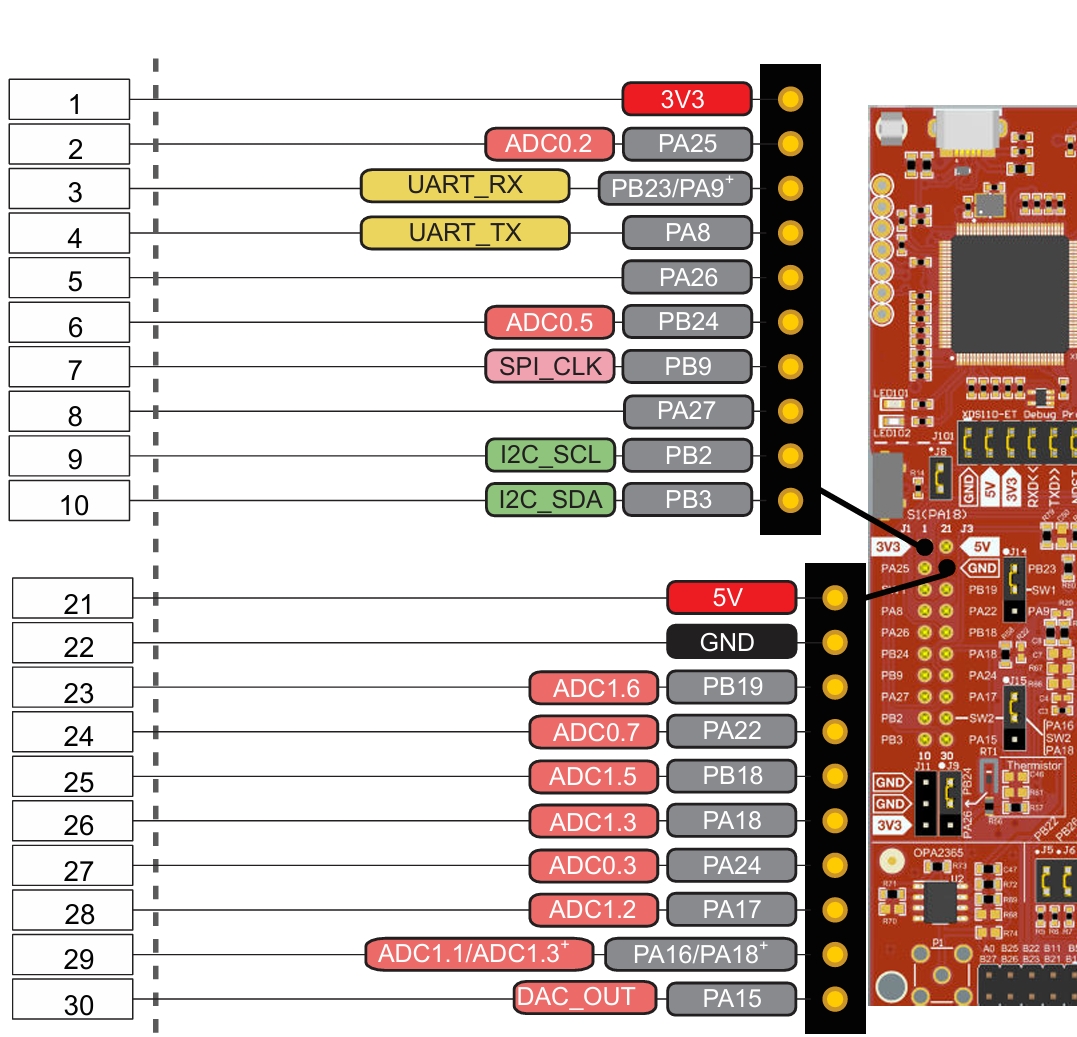

可以看到第二行的ADC0.2对应的是PA25，所以刚才配置那边的会自动设置到PA25那边去

剩下的对应

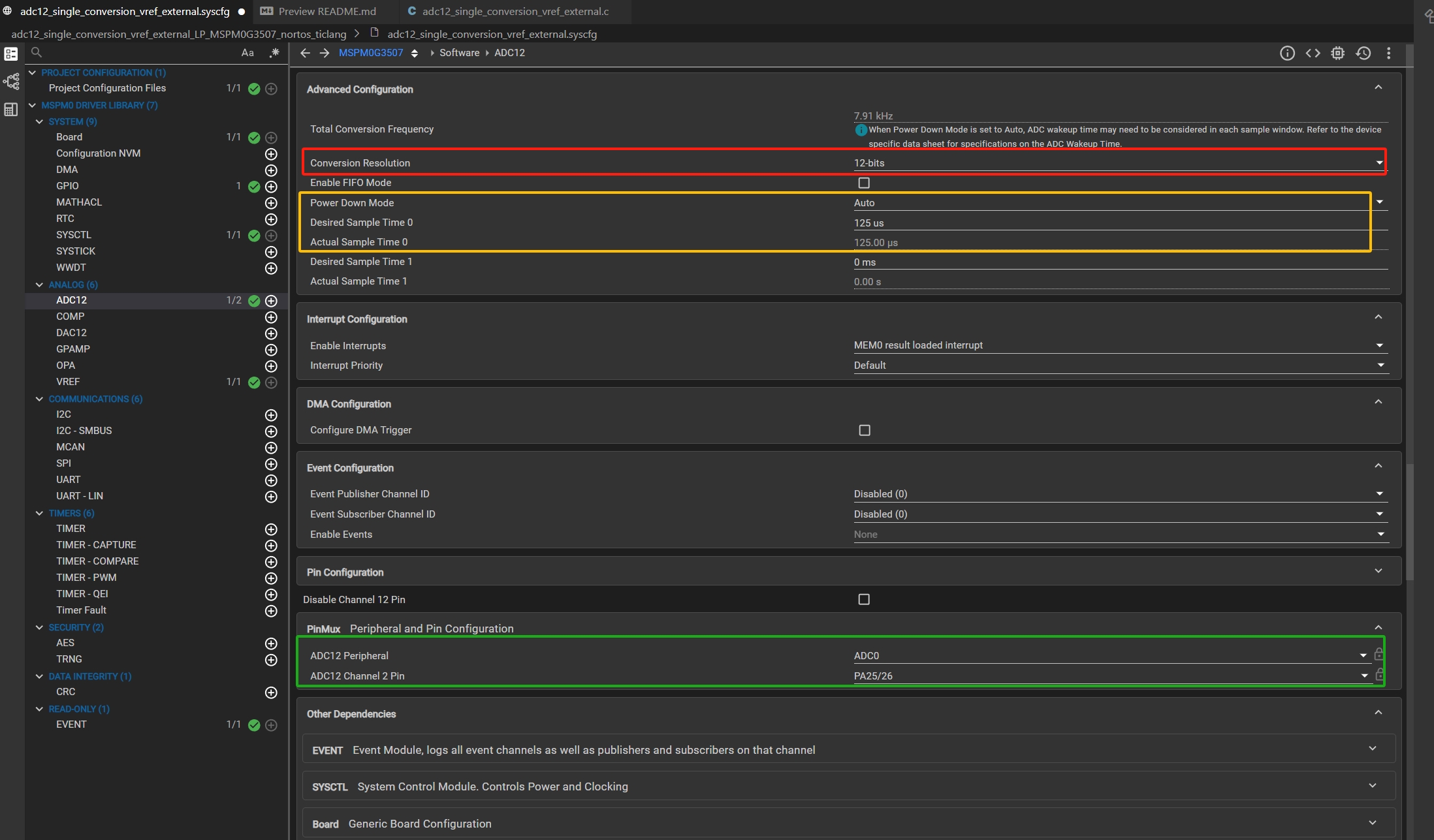

6、红色部分对应准确度
7、Interrupt Configuration那边也要设置触发中断
8、绿色表示对应信息

---

三、程序设计

具体代码如下：

/* clang-format off */
#define ADC12_BIT_RESOLUTION          (12)
#define ADC12_EXTERNAL_REF_VOLTAGE    (3.3)
#define ADC12_MONITOR_VOLTAGE         (ADC12_EXTERNAL_REF_VOLTAGE / 2)
#define ADC12_MONITOR_VALUE           ((1 << ADC12_BIT_RESOLUTION) * (ADC12_MONITOR_VOLTAGE / (ADC12_EXTERNAL_REF_VOLTAGE)))
/* clang-format on */

volatile bool gCheckADC;

int main(void)
{
    uint16_t adcResult;

    SYSCFG_DL_init();

    NVIC_EnableIRQ(ADC12_0_INST_INT_IRQN);

    gCheckADC = false;

    while (1) {
        DL_ADC12_startConversion(ADC12_0_INST);

        while (false == gCheckADC) {
        }

        adcResult = DL_ADC12_getMemResult(ADC12_0_INST, DL_ADC12_MEM_IDX_0);

        if (adcResult > ADC12_MONITOR_VALUE) {
            DL_GPIO_clearPins(GPIO_LEDS_PORT, GPIO_LEDS_USER_LED_1_PIN);
        } else {
            DL_GPIO_setPins(GPIO_LEDS_PORT, GPIO_LEDS_USER_LED_1_PIN);
        }

        /* Preparing ADC to trigger new conversion */
        DL_ADC12_stopConversion(ADC12_0_INST);
        gCheckADC = false;
        DL_ADC12_enableConversions(ADC12_0_INST);
    }
}

void ADC12_0_INST_IRQ0Handler(void)
{
    switch (DL_ADC12_getPendingInterrupt(ADC12_0_INST)) {
        case DL_ADC12_IIDX_MEM0_RESULT_LOADED:
            gCheckADC = true;
            break;
        default:
            break;
    }
}

值得注意的是 中断函数这边不可以像之前一样因为只有一个中断 就不进行switch的判断，如果这样做的话会导致无法去除标志位，无法第二次进入中断。
DL_ADC12_enableConversions(ADC12_0_INST);需要再每一次再次使能一下

四、多路读取

1、syscfg配置

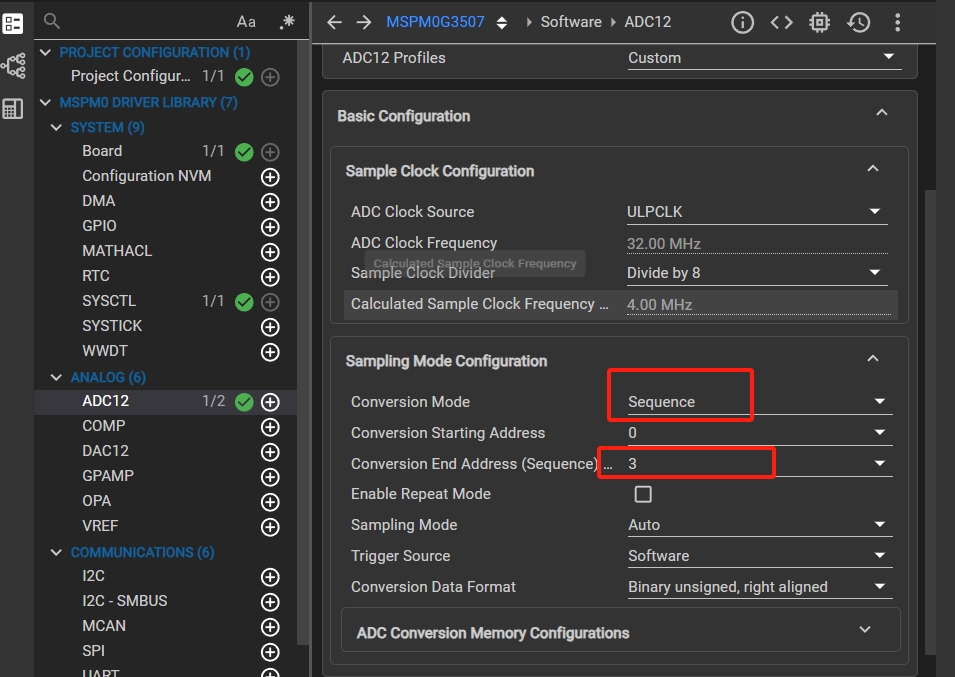

其他配置的地方都讲过了，只有这边的single改成sequence，然后会多出来一个选项，表示从0-3，同样可对这四个进行与前面一样的设置

2、程序编写

#include "ti_msp_dl_config.h"

volatile bool gCheckADC;

#define RESULT_SIZE (64)
volatile uint16_t gAdcResult0[RESULT_SIZE];
volatile uint16_t gAdcResult1[RESULT_SIZE];
volatile uint16_t gAdcResult2[RESULT_SIZE];
volatile uint16_t gAdcResult3[RESULT_SIZE];

int main(void)
{
    /* Initialize peripherals and enable interrupts */
    SYSCFG_DL_init();
    NVIC_EnableIRQ(ADC12_0_INST_INT_IRQN);

    gCheckADC  = false;
    uint16_t i = 0;

    while (1) {
        DL_ADC12_startConversion(ADC12_0_INST);

        /* Wait until all data channels have been loaded. */
        while (gCheckADC == false) {
            __WFE();
        }

        /* Store ADC Results into their respective buffer */
        gAdcResult0[i] =
            DL_ADC12_getMemResult(ADC12_0_INST, DL_ADC12_MEM_IDX_0);
        gAdcResult1[i] =
            DL_ADC12_getMemResult(ADC12_0_INST, DL_ADC12_MEM_IDX_1);
        gAdcResult2[i] =
            DL_ADC12_getMemResult(ADC12_0_INST, DL_ADC12_MEM_IDX_2);
        gAdcResult3[i] =
            DL_ADC12_getMemResult(ADC12_0_INST, DL_ADC12_MEM_IDX_3);

        i++;
        gCheckADC = false;
        /* Reset index of buffers, set breakpoint to check buffers. */
        if (i >= RESULT_SIZE) {
            __BKPT(0);
            i = 0;
        } else {
            ; /*No action required*/
        }
        DL_ADC12_enableConversions(ADC12_0_INST);
    }
}

/* Check for the last result to be loaded then change boolean */
void ADC12_0_INST_IRQHandler(void)
{
    switch (DL_ADC12_getPendingInterrupt(ADC12_0_INST)) {
        case DL_ADC12_IIDX_MEM3_RESULT_LOADED:
            gCheckADC = true;
            break;
        default:
            break;
    }
}

大体思路都是一样的，代码也并没有很复杂，在实现读取64次之后就会停下来了。
