7_4_SVPWM三相电压空间矢量表示_逆变器开关与电压

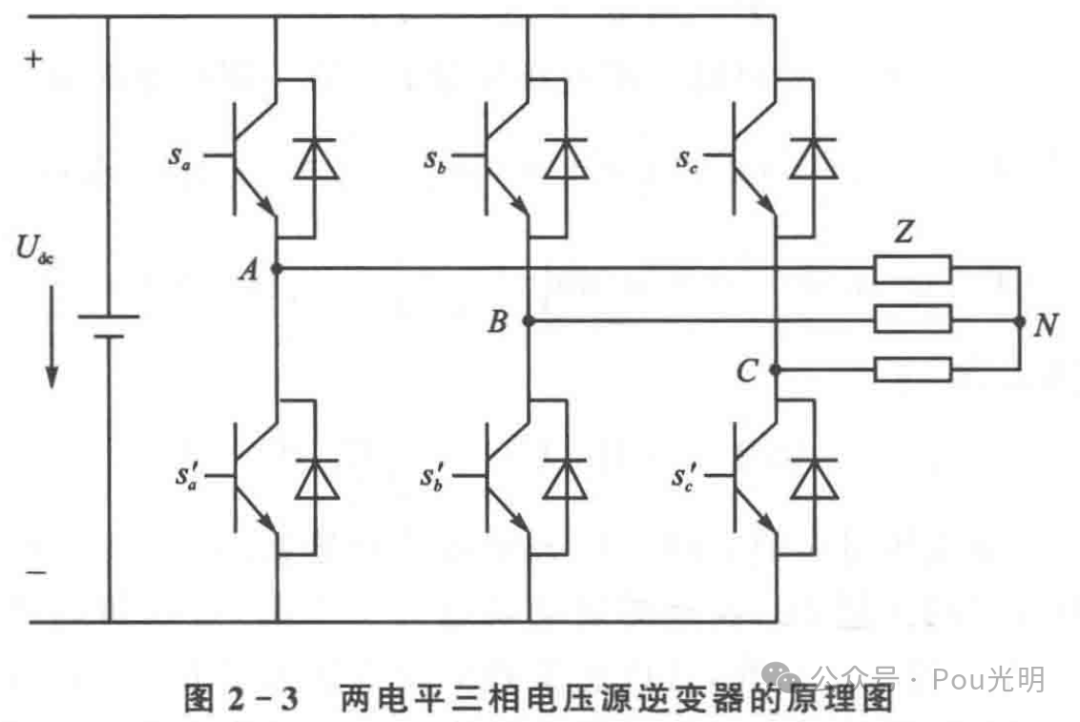

       对于典型的两电平三相电压源逆变器电路，其原理如图2-3所示。定义开关量sa, sb, sc, sa’, sb’, sc’表示6个功率器开关器件的开关状态。当sa,  sb 或sc为1时，逆变器电路上桥臂的开关器件开通，其上下桥臂的开关器件关断(即sa’, sb’,或sc’为0)；反之，当sa,  sb 或sc为0时，上桥臂的开关器件关断而下桥臂的开关器件开通(即sa’, sb’,或sc’为1)。由于同一桥臂上下开关器件不能同时导通，则上述的逆变器三路逆变桥的开关状态一共有8组。对于不同的开关状态组合(sabc),可以得到8个基本电压空间矢量，这样逆变器的8种开关模式就对应8个电压空间矢量，各适量为：

其中：Udc为直流母线电压。

为方便理解，开关状态为100时：
