5_libpcap的使用例子

1.简介

Libpcap是Packet Capture Libray的英文缩写，即数据包捕获函数库。该库提供的C函数接口用于捕捉经过指定网络接口的数据包，该接口应该是被设为混杂模式。这个在原始套接字中有提到。

2.功能

Libpcap主要有如下功能：

（1）数据包捕获

捕获流经本网卡的所有原始数据包，甚至对交换设备中的数据包也能够进行捕获，本功能是嗅探器的基础。

（2）自定义数据包发送

构造任意格式的原始数据包，并发送到目标网络，本功能是新协议验证、甚至攻击验证的基础。

（3）流量采集与统计

对所采集到的网络中的流量信息进行按照新规则分类，按指标进行统计，并输出到指定终端。利用这项功能可以分析目标网络的流量特性。

（4）规则过滤

Libpcap自带规则过滤功能，并提供脚本编程接口，能够按照用户编程的方式对已经采集到的数据包进行过滤，以便提高分析的性能。

3.原理

一个包捕获机制包含三个主要部分，分别是面向底层的包捕获引擎，面向中间层的数据包过滤器，面向应用层的用户接口。

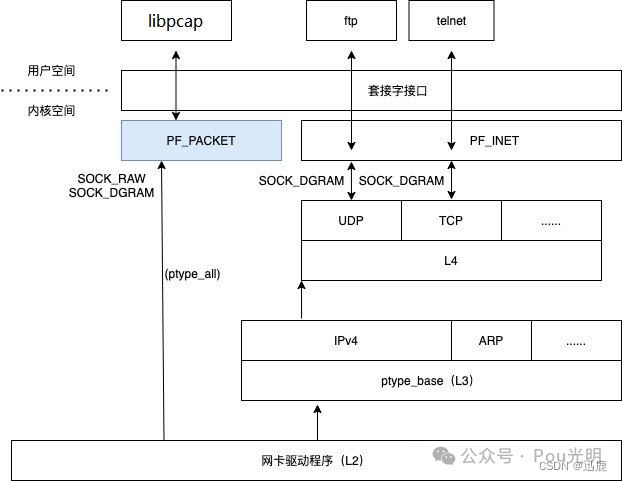

Linux操作系统对于数据包的处理流程是从底到上的方式，依次经历网络接口卡、网卡驱动层、数据链路层、IP层、传输层，最后到达应用程序。

Libpcap也是基于这种原理，Libpcap的捕获机制并不影响Linux操作系统中网络协议栈对数据包的处理。

对应用程序而言，Libpcap包捕获机制只是提供了一个统一的API接口，用户只需要按照相关的编程流程，简单地调用若干函数就可以捕获到感兴趣的数据包。

具体来说，Libpcap库主要由三个部分组成，网络分接头、数据包过滤器和用户API。

（1）网络分接头

网络分接头（Network Tap）是一种链路层旁路机制，负责采集网卡数据包。

（2） 数据包过滤器

数据包过滤器(Packet Filter)是针对数据包的一种过滤机制，在Libpcap中采用BPF(BSD Packet Filter)算法对数据包执行过滤操作，这种算法的基本思想就是基于规则匹配，对伊符合条件的额数据包进行放行。

（3） 用户API

用户API是Libpcap面向上层应用程序提供的编程接口，用户通过调用相关的函数实现数据包的捕获或者发送。

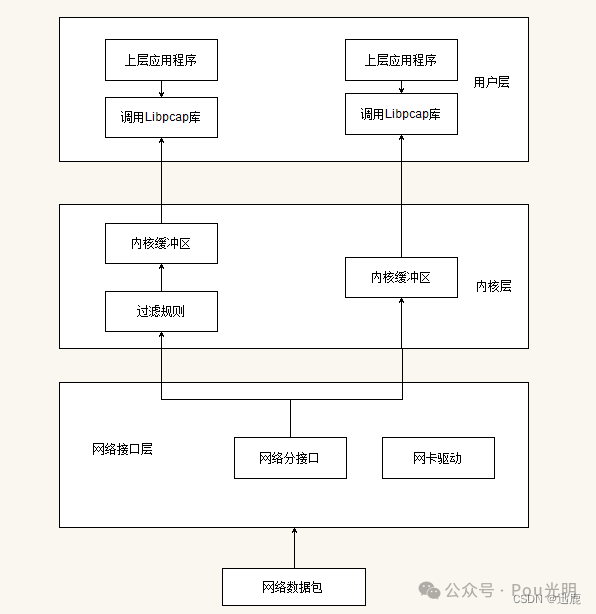

具体来说，Libpcap的工作原理可以描述为，当一个数据包到达网卡时，Libpcap利用创建的套接字从链路层驱动程序中获得该数据包的拷贝，即旁路机制，同时通过Tap函数将数据包发给BPF过滤器。

BPF过滤器根据用户已经定义好的过滤过则对数据包进行逐一匹配，若匹配成功则放入内核缓冲区，并传递给用户缓冲区，匹配失败则直接丢弃。如果没有设置过滤规则，所有的数据包都将放入内核缓冲区，并传递给用户缓冲区。



4.实战例子

测试平台：ubuntu 14.04

1>周期性获取数据包

handle=pcap_open_live(nic_name,4096,1,5,errBuf);    if(NULL == handle){        printf("Unable to open the adapter. %s\n", nic_name);    }else{        int fd = pcap_get_selectable_fd(handle);        int buf_size;        socklen_t optlen = sizeof(buf_size);        if (getsockopt(fd, SOL_SOCKET, SO_RCVBUF, &buf_size, &optlen) == -1) {            perror("getsockopt failed");        }        printf("Kernel buffer size ===>>>>> : %d bytes\n", buf_size);                  buf_size = 320 * 1024;        setsockopt(fd, SOL_SOCKET, SO_RCVBUF, &buf_size, sizeof(buf_size));            setsockopt(fd, SOL_SOCKET, SO_SNDBUF, &buf_size, sizeof(buf_size));         // 设置用户态缓冲区大小为        pcap_set_buffer_size(handle, 320 * 1024);        fd = pcap_get_selectable_fd(handle);                   if (getsockopt(fd, SOL_SOCKET, SO_RCVBUF, &buf_size, &optlen) == -1) {            perror("getsockopt failed");        }        printf("NEW Recv Kernel buffer size ===>>>>> : %d bytes\n", buf_size);                   if (getsockopt(fd, SOL_SOCKET, SO_SNDBUF, &buf_size, &optlen) == -1) {            perror("getsockopt failed");        }        printf("NEW Send Kernel buffer size ===>>>>> : %d bytes\n", buf_size);                   struct bpf_program fp;        // const char *filter = "arp or (ether proto 0x8892) or ((ether proto 0x8100 or ether proto 0x88a8))"; // 根据实际情况调整        // const char *filter = "arp or (ether proto 0x88CC) or (ether proto 0x8892) or (ether proto 0x8100) or (ether proto 0x88a8) or ether proto 0x0800"; // 根据实际情况调整        const char *filter = "arp or ether proto 0x88CC or ether proto 0x8892 or ether proto 0x8100 or ether proto 0x88a8 or ether proto 0x0800"; // 根据实际情况调整        // 编译并应用 BPF 过滤器        if (pcap_compile(handle, &fp, filter, 0, PCAP_NETMASK_UNKNOWN) == -1) {            fprintf(stderr, "Error compiling filter: %s\n", pcap_geterr(handle));        }            if (pcap_setfilter(handle, &fp) == -1) {                fprintf(stderr, "Error setting filter: %s\n", pcap_geterr(handle));        }    }              while(1)    {        header.len = 0;        packet = pcap_next(handle,&header);        if(header.len == 0) {            continue;        }                   for(int i=0; i            printf("%02x ",packet[i]);            if(i%32 == 0){                printf("\n");            }        }

2>事件方式获取

// 回调函数原型void packet_handler(u_char *user, const struct pcap_pkthdr *hdr, const u_char *bytes){    (void)user; // 避免未使用参数警告    printf("Packet captured! Length: %d\n", hdr->len);              for(int i=0; i<len; i++){        printf("%02x ",bytes[i]);        if(i%32 == 0){            printf("\n");        }    }    // 在此解析数据包内容（如解析以太网/IP/TCP头）}              //2 event style    // 创建未激活的pcap句柄        handle = pcap_create(nic_name, errBuf);    if (handle == NULL) {        fprintf(stderr, "Could not create handle: %s\n", errBuf);        return 2;    }              // 设置缓冲区大小为 2MB（单位：字节）    if (pcap_set_buffer_size(handle, 2 * 1024 * 1024) != 0) {        fprintf(stderr, "Error setting buffer size\n");        return 3;    }              // 设置混杂模式（可选）    if (pcap_set_promisc(handle, 1) != 0) {        fprintf(stderr, "Could not set promiscuous mode\n");        return 4;    }              // 激活捕获会话    if (pcap_activate(handle) != 0) {        fprintf(stderr, "Activate error: %s\n", pcap_geterr(handle));        return 5;    }              // 开始事件循环，永久捕获数据包    printf("Starting packet capture...\n");    if (pcap_loop(handle, 0, packet_handler, NULL) < 0) {        fprintf(stderr, "pcap_loop failed: %s\n", pcap_geterr(handle));        return 8;}



 如需完整测试工程，可在公众号后台打赏后留言~
