设计目标：8个LED灯以每0.5s的速率进行循环闪烁

设计目标：8个LED灯以每0.5s的速率进行循环闪烁

当仿真时时间长，可以减小设计代码的计数次数，对分析移位功能没有影响。

方法1：移位法实现

设计模块

module led_run(
    Clk,
    Reset_n,
    led
);
    input Clk;
    input Reset_n;
    output reg [7:0]led;

    reg [24:0] counter;

    always@(podedge Clk or negedge Reset_n)
    if(!Reset_n)
        counter <= 0;
    else if(counter == 24999999)
        counter <= 0;
    else
        counter <= counter + 1'd1;

    always@(podedge Clk or negedge Reset_n)
    if(!Reset_n)
        led <= 8'b0000_0001;
    else if(counter == 24999999)begin
        if(led == 8'b1000_0000)
            led <= 8'b0000_0001;
        else
            led <= led << 1;
    end
    else
        led = led;


endmoduule

仿真代码

`timescale 1ns/1ns

module led_run_tb();

    reg Clk;
    reg Reset_n;
    wire [7:0]led;

    led_run led_run(
        .Clk(Clk),
        .Reset_n(Reset_n),
        .led(led)
    );

    initial Clk = 1;
    always #10 Clk = ~Clk;

    initial begin
        Reset_n = 0;
        #201;
        Reset_n = 1;
        #4000000000; //延时4s
        $stop;
    end

endmodule

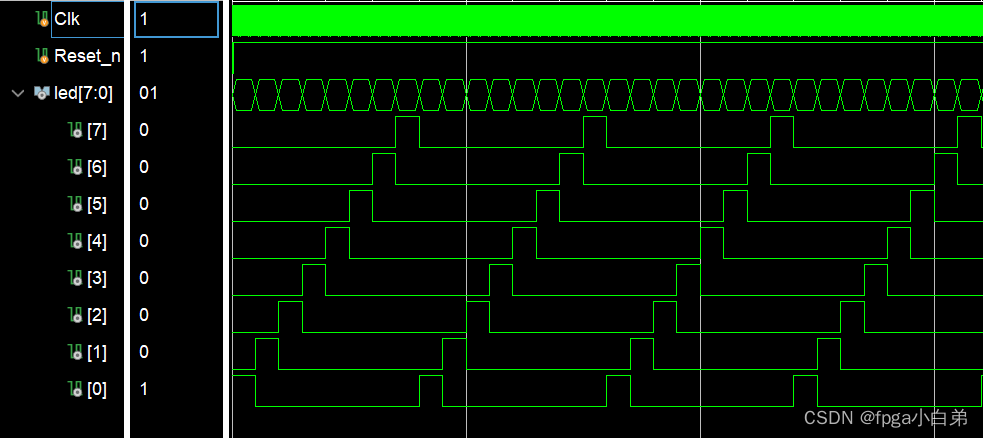

实验结果

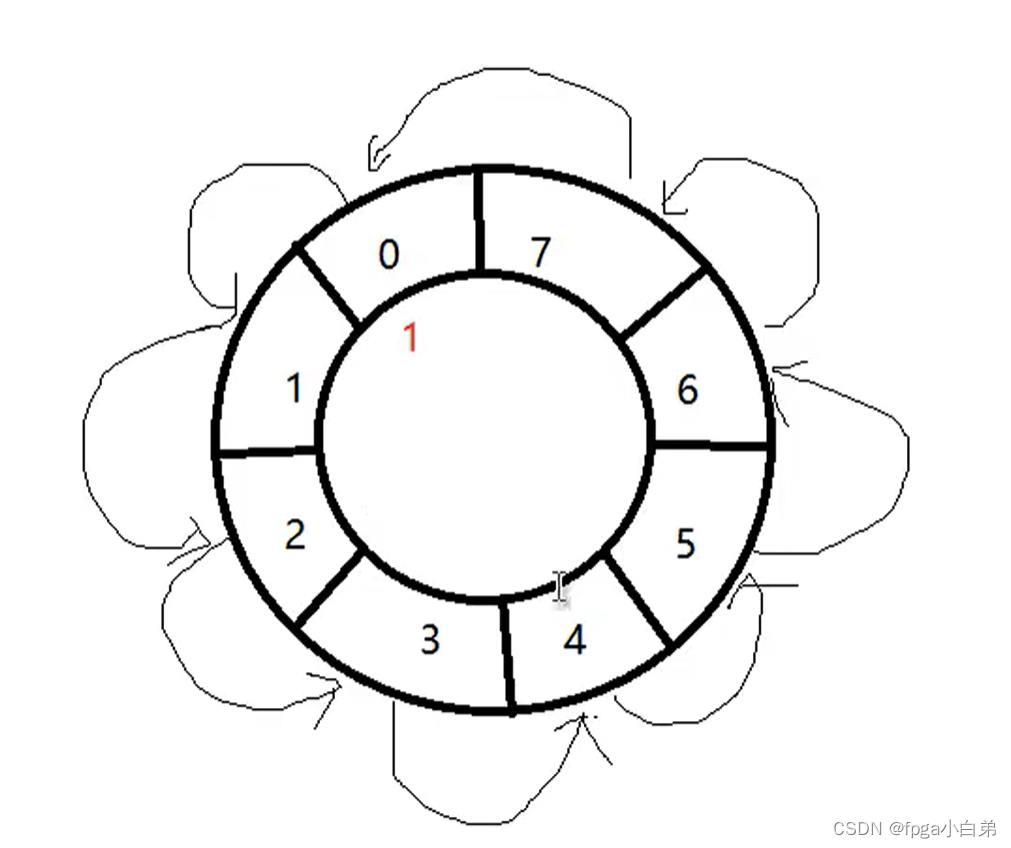

方法2：循环移位方法

知识点：位拼接

设计模块

module led_run1(
    Clk,
    Reset_n,
    led
);
    input Clk;
    input Reset_n;
    output reg [7:0] led;

    reg [24:0] counter;

    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        counter <= 0;
//    else if(counter == 24999999)
    else if(counter == 24999) //500us
        counter <= 0;
    else
        counter <= counter + 1'd1;

    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        led = 8'b0000_0001;
 //   else if(counter == 24999999)begin
    else if(counter == 24999)
        led <= {led[6:0],led[7]};    //位拼接
    else
        led <= led;

endmodule

方法3：使用三八译码器实现流水灯

知识点：1.计数器记满清零。2. 模块间的调用。

在当前模块中调用三八译码器模块，将38译码器的设计模块添加到当前文件夹中，在led_run2.v中通过接口调用三八译码器。

将led_run2.v中的 led 接到三八译码器的 out 端口上时，led 不能再定义为 reg 型，因为三八译码器底层已经将out定义为reg型。底层已经定义了reg型，顶层就不能再定义reg型。 led是由底层模块驱动的，顶层只能定义为wire型。

顶层模块

module led_run2(
    Clk,
    Reset_n,
    led
);
    input Clk;
    input Reset_n;
    output  [7:0] led;

    reg [24:0] counter;
    reg [2:0] counter1; //二进制8个状态,3位

    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        counter <= 0;
//    else if(counter == 24999999)
    else if(counter == 24999) //500us
        counter <= 0;
    else
        counter <= counter + 1'd1;

    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        counter1 <= 0;
 //   else if(counter == 24999999)
    else if(counter == 24999)
        counter1 <= counter1 + 1'b1;

    decoder_3_8 decoder_3_8(
        .a(counter1[2]),    //counter1[2] 是最高位
        .b(counter1[1]),
        .c(counter1[0]),
        .out(led)       //底层已将out定义为reg型，所以顶层不能再定义成reg型
    );

endmodule

底层模块

module decoder_3_8(
    a,
    b,
    c,
    out
);

input a;
input b;
input c;
output reg [7:0] out;
// 2种写法：reg [7:0] out;

//以always块描述的信号赋值，被赋值对象必须定义为reg类型
//{a,b,c}拼接成了一个三位信号

always@(*)begin
    case({a,b,c})
        3'b000: out = 8'b0000_0001;
        3'b001: out = 8'b0000_0010;
        3'b010: out = 8'b0000_0100;
        3'b011: out = 8'b0000_1000;
        3'b100: out = 8'b0001_0000;
        3'b101: out = 8'b0010_0000;
        3'b110: out = 8'b0100_0000;
        3'b111: out = 8'b1000_0000;
    endcase
end

endmodule

defparam写法不能在testbench中生效
