深入了解示波器（四）： 示波器的存储深度和采样率

深入了解示波器（四）： 示波器的存储深度和采样率

作者：AirCity 2020.1.1
Aircity007@sina.com 本文所有权归作者Aircity所有 喜欢可以加微信交流Q38825

“存储深度”也可称为“采样深度”、“记录长度”、“采样点数”，这个是示波器的一个重要指标，它表示示波器单次触发采集点的数量。采样率是指示波器的采样速率，表示每秒采样多少个点。

**先给一个基本原则：
触发一次，示波器满屏上所能采样到的点数量是：采样率x时间。这个采样率是示波器上实时显示出来的采样率，要注意观察屏幕。
当设置好横轴时间，示波器会自动分配好最大的采样率，分配的原则是：采样率=采样点数/时间，由此可见，如果采样点数固定，横坐标时间约小，采样率越高，但如果超过了示波器最大采样率，示波器将自动降低采样点数。 **

按照奈奎斯特定律，采样率至少是信号频率的2倍，才能还原信号。实际应用中，至少是2.5倍。推荐5倍。

安捷伦的示波器如InfiniiVision 4000X系列，采样点数固定不可调。假设这个示波器的存储深度是50K，设置的单次采集时间（示波器上横坐标的总时间）是50us，这时的采样率是50K/50us=1G/s；如果设置的单次采集时间是50ms，这时的采样率是50K/50ms=1M/s；所以当我们调整“Time Div”按钮，示波器上显示的实时采样率也在同步变化，不变的是存储深度。

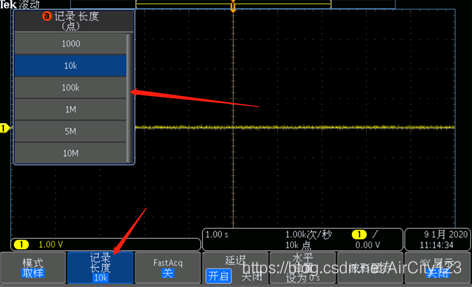

泰克示波器有点小区别，它的采样点数可调。如下图

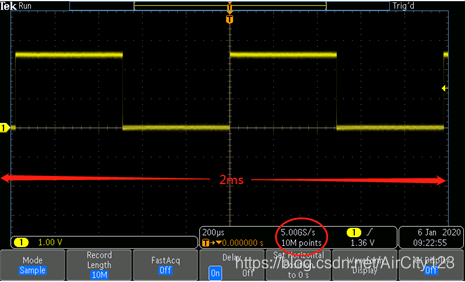

例如MDO3041，最大存储深度是10M，采样速率是5G/s，因此在最高采样率下，单次采集时间最长是10M÷5G/s=2ms。如下图：

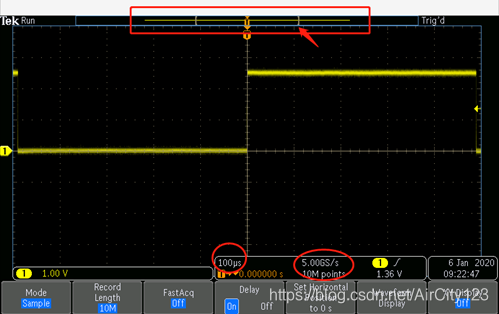

如果设置10M存储深度，X轴时间长度为1ms，会发生什么情况？如下图，示波器并没有降低采样率，仍然采了2ms数据，不过只截取显示了1ms数据（箭头所指的截取区域），如下图所示。

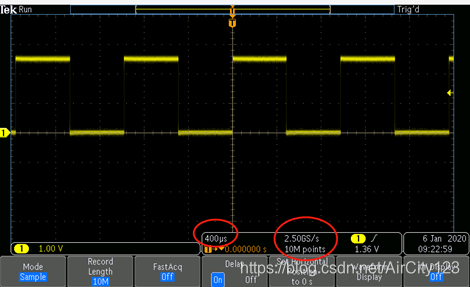

如果设置10M存储深度，X轴时间长度为4ms，示波器就开始下降采样率了，如下图，实际采样率是2.5G/s.

采样率下降，存储的点数减少，有利于提高波形捕获速率！

采样率越高，存储深度越大的示波器，性能越好，越有利于获得更长的波形，越有利于在更长的横坐标时间下保持最快的采样速率！

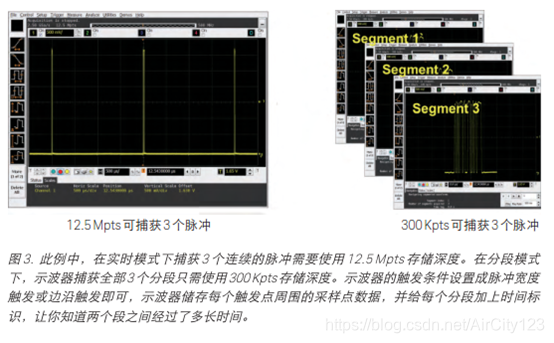

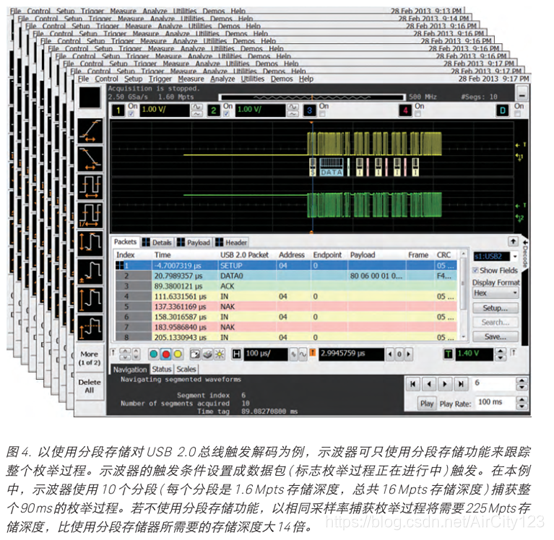

示波器的分段存储功能：

针对高端示波器，很多厂家都允许分段存储，当第一个触发条件满足时，示波器存储采样点到第一个分段，接着开始触发存储下一个分段，如此下去直到所有分段都填满。这对于占空比很小的猝发信号，分段模式非常有用，许多串行总线，光纤和通信信号都是此类。
