示波器的存储深度

示波器存储深度：捕捉信号细节的关键

在电子测试和测量领域，示波器是工程师不可或缺的工具之一。它能够直观地显示电信号的波形，帮助工程师分析和解决各种电子问题。示波器的性能指标众多，其中存储深度是一个关键参数，它直接影响着示波器捕获信号的能力。本文将探讨示波器存储深度的概念、重要性以及它如何影响信号的捕获和分析。

存储深度的定义

示波器的存储深度指的是示波器能够存储的采样点总数。它通常以采样点数来表示，如1M（百万）或2M（两百万）采样点。存储深度决定了示波器在一次触发事件中能够捕获多少数据，从而影响波形的分辨率和分析的深度。

存储深度与采样率

存储深度与采样率紧密相关。采样率是指示波器每秒钟能够采集的样本数，单位通常是Sa/s（Samples per second）。根据奈奎斯特定理，为了准确重建信号，采样率至少应该是信号最高频率的两倍。存储深度和采样率共同决定了示波器能够捕获的信号时间长度，即存储深度 = 采样率 × 捕获时间。

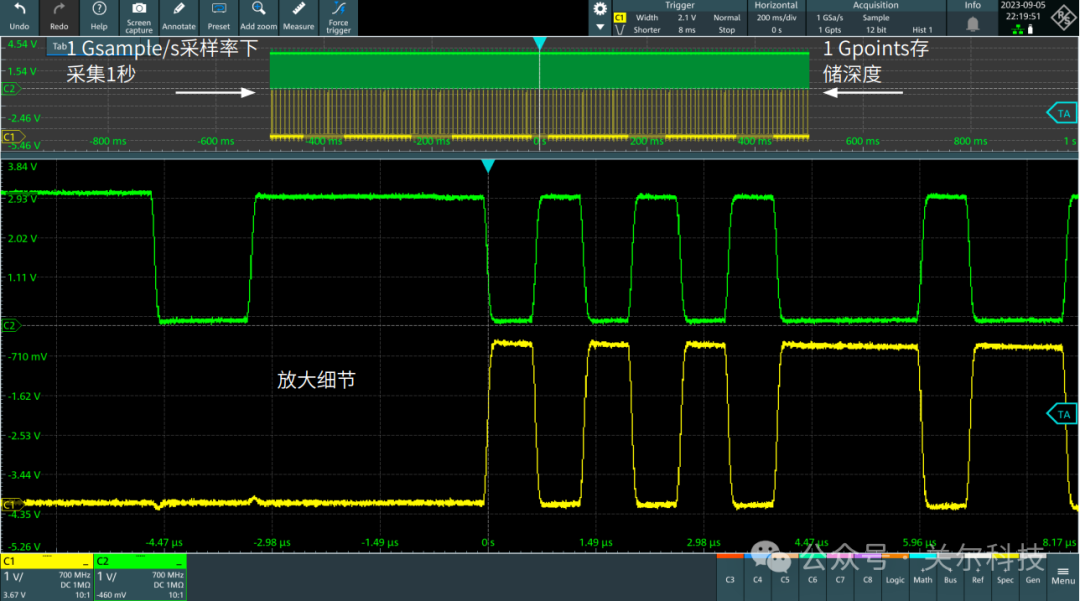

如下图，表示1Gpoints存储深度下，采样率1Gsample/s，存储1s钟的数据。

例如：

当时基选择10μs/div，因为水平轴是10格（有些示波器是12格或14格），因此采样时间为100μs，在1Mpts的存储深度下，当前的实际采样率为1M÷100μs =10 GS/s , 如果存储深度只有250Kpts，那当前的实际采样率就只要2.5GS/s了。

存储深度的重要性

1、提高波形分辨率

更深的存储深度意味着示波器可以在相同的时间范围内捕获更多的样本点，从而提供更高的波形分辨率。这对于观察快速变化的信号细节尤为重要。

2、减少死区时间

死区时间是指示波器在存储器满后，需要清空存储器以准备下一次捕获的时间。更深的存储深度可以减少死区时间，提高连续捕获信号的能力。

3、捕获长时间段的信号

在分析周期性信号或寻找罕见事件时，深存储示波器可以在不降低采样率的情况下，捕获更长时间段的信号，这对于故障诊断和性能分析至关重要。

存储深度的技术挑战

随着存储深度的增加，示波器需要处理的数据量也相应增加，这对示波器的数据处理能力和存储介质提出了更高的要求。示波器通常使用高速的FIFO（First In, First Out）缓冲区来存储数据，这要求存储介质具有高速写入和读取能力。此外，示波器的ADC（模拟到数字转换器）也需要有足够的处理速度来匹配高采样率。

存储深度的实际应用

在实际应用中，工程师可能需要分析复杂的信号，如电源噪声、电磁干扰（EMI）或数字通信信号。深存储示波器能够提供更多的信号细节，帮助工程师识别和解决这些问题。例如，在通信领域，深存储示波器可以捕获完整的数据包，这对于分析数据传输错误和优化通信协议非常有用。

如何选择合适的存储深度

1、确定应用需求

首先要明确示波器的主要应用场景。例如，对于高速数字信号分析，需要高采样率和大存储深度；而对于低频信号或长时间监测，则需要更长的存储时间。

2、考虑预算

存储深度越大，示波器的成本通常也越高。在预算有限的情况下，需要在存储深度和其他性能参数之间找到平衡。

3、评估未来需求

除了当前的需求，还应考虑未来可能的应用场景。如果未来可能需要更高的采样率或更长的捕获时间，那么选择具有可扩展存储深度的示波器可能是更明智的选择。

4、查看厂商规格

不同厂商的示波器在存储深度管理上可能有所不同。有些示波器支持分段存储或压缩存储，这可以在一定程度上缓解存储深度不足的问题。

结论

示波器的存储深度是衡量其性能的重要指标之一。它不仅影响波形的分辨率和信号的捕获时间，还关系到示波器在实际应用中的灵活性和效率。随着电子技术的发展，深存储示波器的需求日益增长，它们在电子设计、测试和故障诊断中发挥着越来越重要的作用。因此，选择合适的存储深度对于提高工作效率和确保测量准确性至关重要。
