本文介绍了示波器中的一个重要指标——存储深度，它决定了示波器能够保存的采样点数量。存储深度等于采样率乘以采样时间，影响着波形的完整捕获。通过水缸注水的比喻，解释了存储深度不足时，如何通过降低采样率或缩短采样时间来适应。作者是一位双985通信专业毕业的资深硬件专家，定期分享硬件电路设计知识。
存储深度可以看做示波器第三重要的指标。
示波器的基本操作和指标在苏老师的文章中介绍的很详细了，见第二篇。这里提一下文中没提到的一个重要指标，存储深度。
存储深度，也叫存储长度，是示波器可以保存的采样点的个数。
请记住这个公式：存储深度=采样率x采样时间

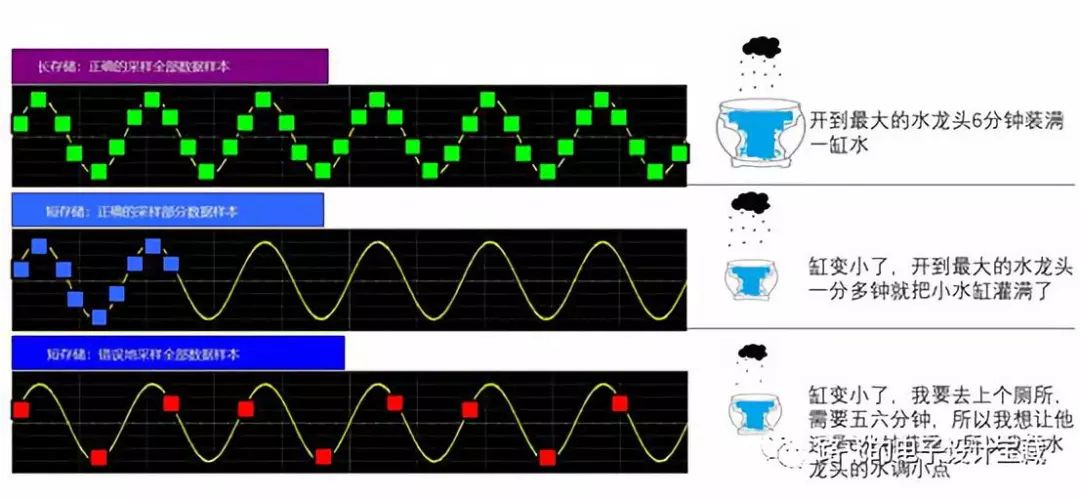

下面看这张图：
第一个图，存储深度够深，可以采到多达6个周期的波形。 第一张图的右侧，我们假设水龙头给水缸注水，6分钟注满 水缸容量=存储深度 6分钟=存储时间 水龙头注水速度=采样率
第二张图，存储深度很小的示波器，你想在采样率不降低的情况下进行采样，那采样时间就变小了，只能采集到一个多周期。
第二张图右侧，缸（存储长度）变小了，注水速度不变，结果一分多钟就满了。
~~~~~~~~~~~~~~~~~~~~~~~~
第三张图，存储深度很小的示波器，你还想采6个周期的波形，那只能降低采样率了，示波器的有效带宽也下降，波形会失真。
第三张图右侧，缸（存储长度）变小了
