74LS20的介绍和使用

一。74LS20的介绍

74ls20是常用的双4输入与非门器件。实现的是完成四个输入的逻辑与非计算功能。

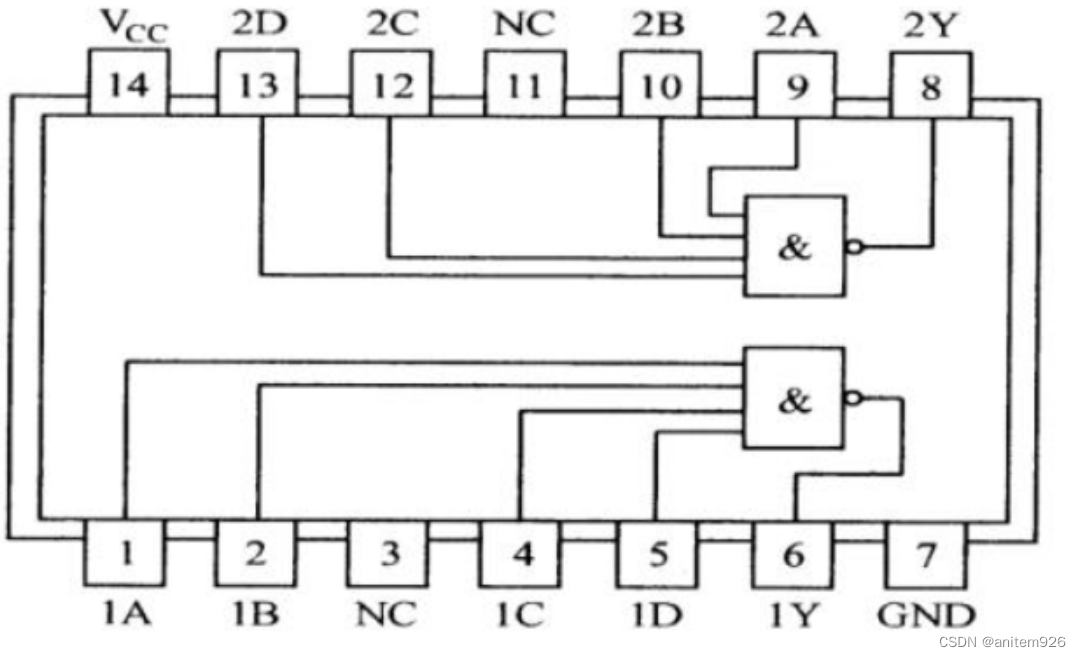

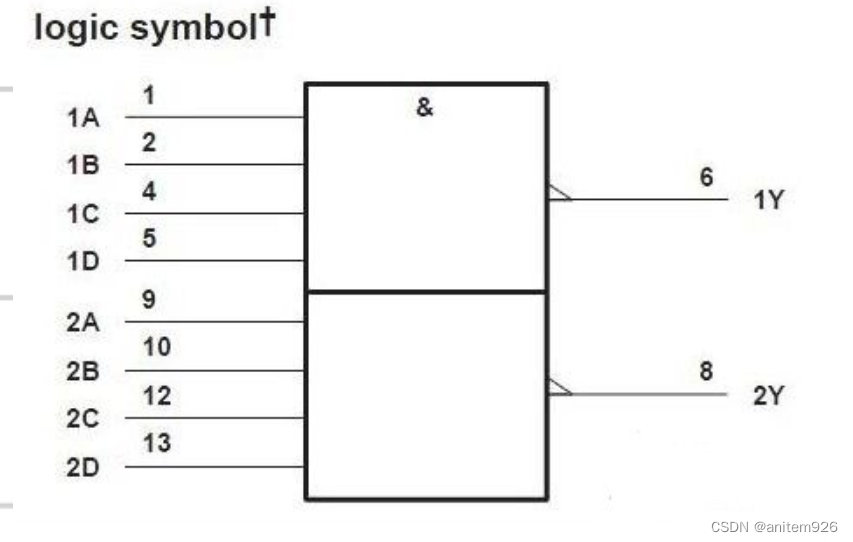

74ls20的引脚图

其中,1A,1B, 1C,1D 输入1Y输出;2A,2B, 2C,2D 输入2Y输出。而两个NC脚为空,7脚接GND,14脚接Vcc

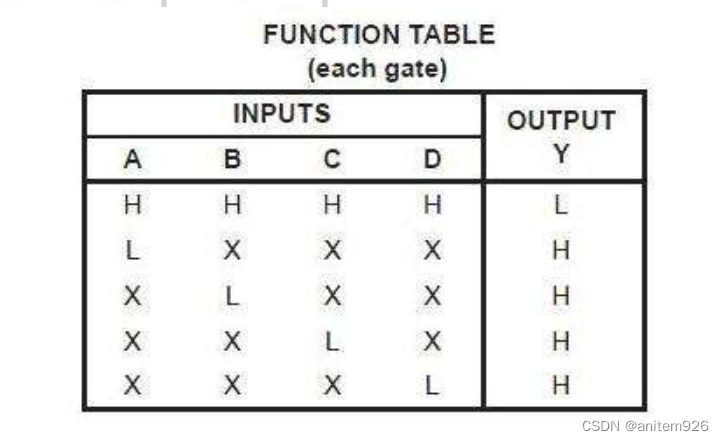

74ls20的功能表

其实现的是Y=/(ABCD);

二。74ls20的使用

1.7脚GND接地,14脚Vcc接电源(5V)

2.1A,1B, 1C,1D 和2A,2B, 2C,2D 看需求接线,输出的计算为Y=/(ABCD);

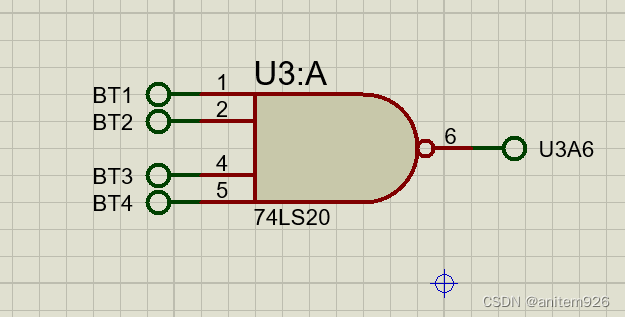

注:在protues中,74ls20是这样子的。只是其中的二分之一功能。
