之前，帮别人用VHDL实现了一个生命游戏的逻辑电路，觉得很有意思，所以分享出来大家一起学习。

1，github代码地址:https://github.com/zgw598243565/Game_of_Life

2，B站代码详解地址:https://www.bilibili.com/video/BV1fS4y1V7PJ?spm_id_from=333.999.0.0

生命游戏(Game of Life)是由英国数学家John Horton Conway于1970年发明的细胞单元自动机模型。该模型中，每个细胞单元cell具有2个状态（活着alive或者死亡dead），通常由一个2状态状态机来表示，而宇宙universe是由无数细胞单元cell构成的二维正交网格。在生命宇宙的演进中，每个细胞单元将其当前状态(alive或dead)传递给其8个邻近单元(NW,N,...,SW,W)，同样它也会接受其8个邻近单元的状态。每个细胞单元的下个状态取决于其当前状态及其邻近的状态，规则如下:

（1）若活细胞单元具有0或1个活邻居，则将死亡；

（2）若活细胞单元具有2或3个活邻居，则可以存活；

（3）若活细胞单元具有4或更多活邻居，则将死亡；

（4）若死细胞单元刚好具有3个活邻居，则将转为活细胞。

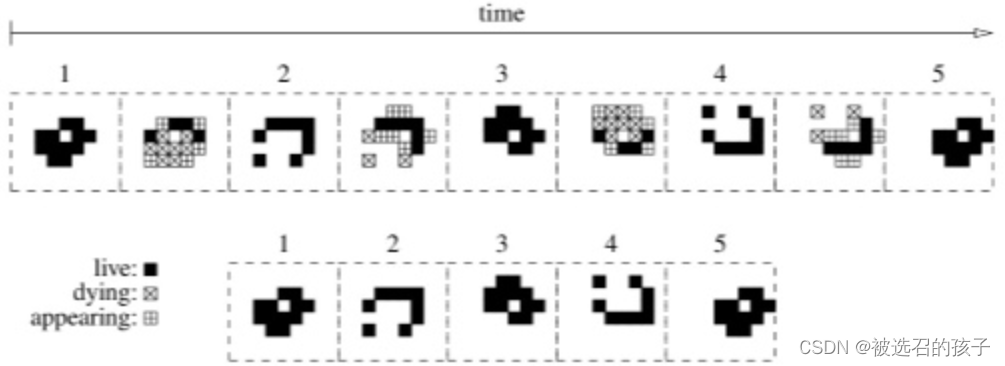

图 1

图1显示了一小部分宇宙空间(9x8)，从一个特定的初始状态开始，随时间向前演进了4次状态。图上半部分显示了两个连续状态转化之间的中间状态，下半部分无中间状态。

设计要求:

(1) 为单个细胞单元cell设计可综合的VHDL硬件模型。cell单元的接口信号参考表2进行定义。

Name	Direction	Description
clk	Input	Global clock
srstn	Input	Global synchronous active low reset (force to 0:dead)
ce	Input	Clock enable
load	Input	When set,take W as next state
NW	Input	Current state of the north-west neightbour(0:dead,1:live)
N	Input	Current state of the north neightbour(0:dead,1:live)
NE	Input	Current state of the north-east neightbour(0:dead,1:live)
E	Input	Current state of the east neightbour(0:dead,1:live)
SE	Input	Current state of the south-east neightbour(0:dead,1:live)
S	Input	Current state of the south neightbour(0:dead,1:live)
SW	Input	Current state of the south-west neightbour(0:dead,1:live)
W	Input	Current state of the west neightbour(0:dead,1:live)
state	Output	Current state of CELL(0:dead,1:live)

表 2

CELL模型工作于时钟信号clk的上升沿；接口信号中srstn为同步复位信号，低电平有效，优先级高于ce和load;时钟使能信号ce为高电平有效，优先级高于load,若ce为低电平，细胞单元停止工作；装载信号load也为高电平有效，若load为高电平，细胞单元将把其西边单元(W)的状态作为其下一个状态。

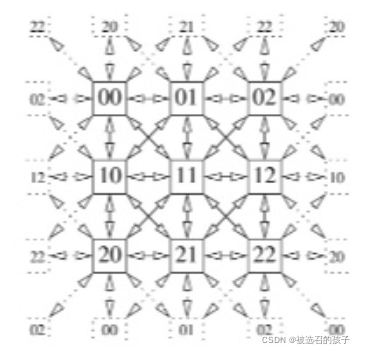

（2）基于上面设计的CELL单元，为一个rxc(r 行 c 列)的球环形宇宙空间，设计一个可综合的VHDL硬件模型，自行定义模型接口并提供仿真结果。下图3所示为一个3x3的球环形宇宙，坐标(i,j)代表该位置的细胞单元，图中虚线连接表示构成一个封闭球环。
