学习笔记——PWM脉宽调制信号的发生与控制

一、任务简述

在CT107D单片机上，利用PWM脉宽信号实现独立按键S7对LED1指示灯亮度变化的控制。

1.1 任务要求

1.1PWM脉宽信号的频率为100Hz；
2.系统上电后LED1指示灯处在熄灭状态；
3.LED1指示灯有四种亮度模式，分别是完全熄灭、10%的亮度、50%的亮度和90%的亮度；
4.按下S7按键，循环切换LED1指示灯的四种亮度模式。

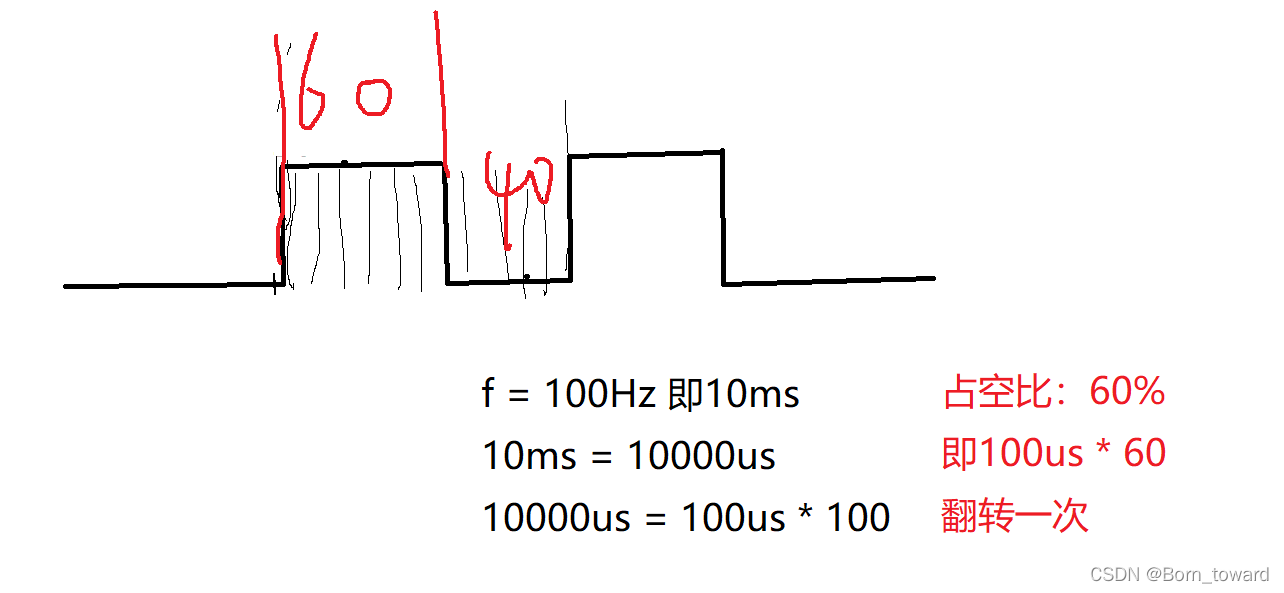

二、实现方法

来源百度百科

脉冲宽度调制是一种模拟控制方式，根据相应载荷的变化来调制晶体管基极或MOS管栅极的偏置，来实现晶体管或MOS管导通时间的改变，从而实现开关稳压电源输出的改变。这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字信号对模拟电路进行控制的一种非常有效的技术。广泛应用在从测量、通信到功率控制与变换的许多领域中。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有（ON），要么完全无（OFF）。电压或电流源是以一种通（ON）或断（OFF）的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。
多数负载（无论是电感性负载还是电容性负载）需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz之间。许多微控制器内部都包含有PWM控制器。例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。占空比是接通时间与周期之比；调制频率为周期的倒数。执行PWM操作之前，这种微处理器要求在软件中完成以下工作：
1、设置提供调制方波的片上定时器/计数器的周期。

三、参考代码

#include "reg52.h"

sbit LED1 = P0^0;
sbit S7 = P3^0;

void Select_HC573()
{
	P2 = (P2 & 0x1f) | 0x80;
}

void delay(unsigned char t)
{
	while(t--);
}

void Initial_Timer0()
{
	TMOD = 0x01;
	TH0 = (65535 - 100) / 256;
	TL0 = (65535 - 100) % 256;

	ET0 = 1;
	EA = 1;
}

unsigned char count = 0;
unsigned char pwm_duty_cycle = 0;
void Service_Timer0() interrupt 1
{
	TH0 = (65535 - 100) / 256;
	TL0 = (65535 - 100) % 256;

	count++;
	if(count == pwm_duty_cycle)
	{
		LED1 = 1;
	}
	else if(count == 100)
	{
		LED1 = 0;
		count = 0;
	}
}

unsigned char stat = 0;
void ScanKeys()
{
	if(S7 == 0)
	{
		delay(100);
		if(S7 == 0)
		{
			switch(stat)
			{
				case 0:
					LED1 = 1;
					TR0 = 1;
					pwm_duty_cycle = 10;
					stat = 1;
				break;

				case 1:
					pwm_duty_cycle = 50;
					stat = 2;
				break;

				case 2:
					pwm_duty_cycle = 90;
					stat = 3;
				break;

				case 3:
					LED1 = 1;
					TR0 = 0;
					stat = 0;
				break;
			}
			while(S7 == 0);
		}
	}

}



void main()
{
	Select_HC573();
	LED1 = 1;
	Initial_Timer0();
	while(1)
	{
		ScanKeys();
	}
}

四、结果分析

PWM脉宽信号调制的发生与控制

学习来源于：https://www.bilibili.com/video/BV1Bt41187hw?p=3
