本文介绍了在win10系统上，使用Xilinx Vivado 2019.1和ModelSim 2019.2进行联合仿真的具体步骤。首先通过Vivado的Tools菜单进入Settings，然后在Project Settings的Simulation选项中，将Target simulator设为ModelSim Simulator，并设定Compiled library location为Vivado元器件库的路径。完成设置后，可以进行联合仿真。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

引言

关于联合仿真的问题，网上有很多帖子了。但是，由于操作系统以及版本不同等原因的问题，导致这些方法都不是通解。本帖也仅仅是针对特定系统及版本进行的实践，希望能够帮到你。

具体操作系统及软件版本：win10+Xilinx Vivado 2019.1+Modelsim 2019.2

如何进行联合仿真设置？

操作步骤及注意事项如下所述：

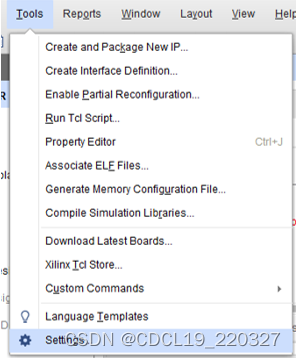

（1）在vivado软件环境下，在菜单栏找到“Tools”，然后在弹出的下拉菜单栏中选择“Settings”，如下图所示，
