Vivado 2019.2和Modelsim 2019.4联合仿真配置

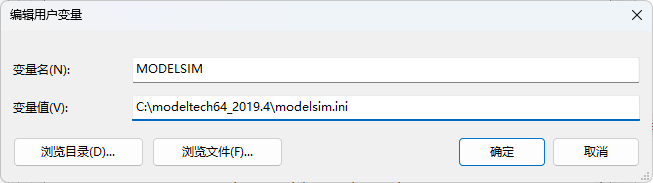

1.配置用户环境变量

找到modelsim.ini路径，一般在modelsim安装目录C:\modeltech64_2019.4下
用户变量名：MODELSIM
用户变量值：C:\modeltech64_2019.4\modelsim.ini
在这里插入图片描述

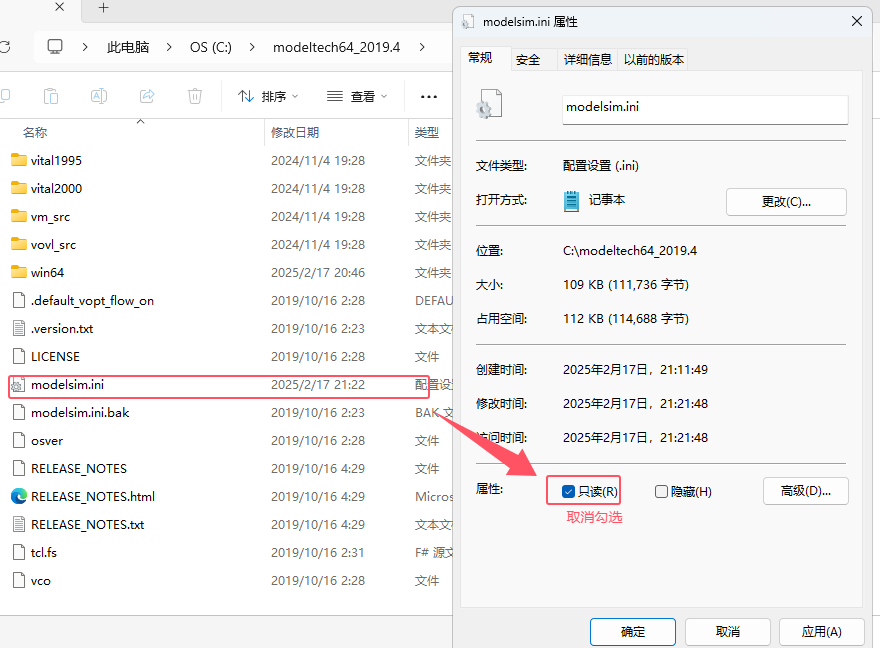

2.修改modelsim.ini文件只读属性

在这里插入图片描述

3.Vivado 编译库文件

3.1 Vivado编译仿真库

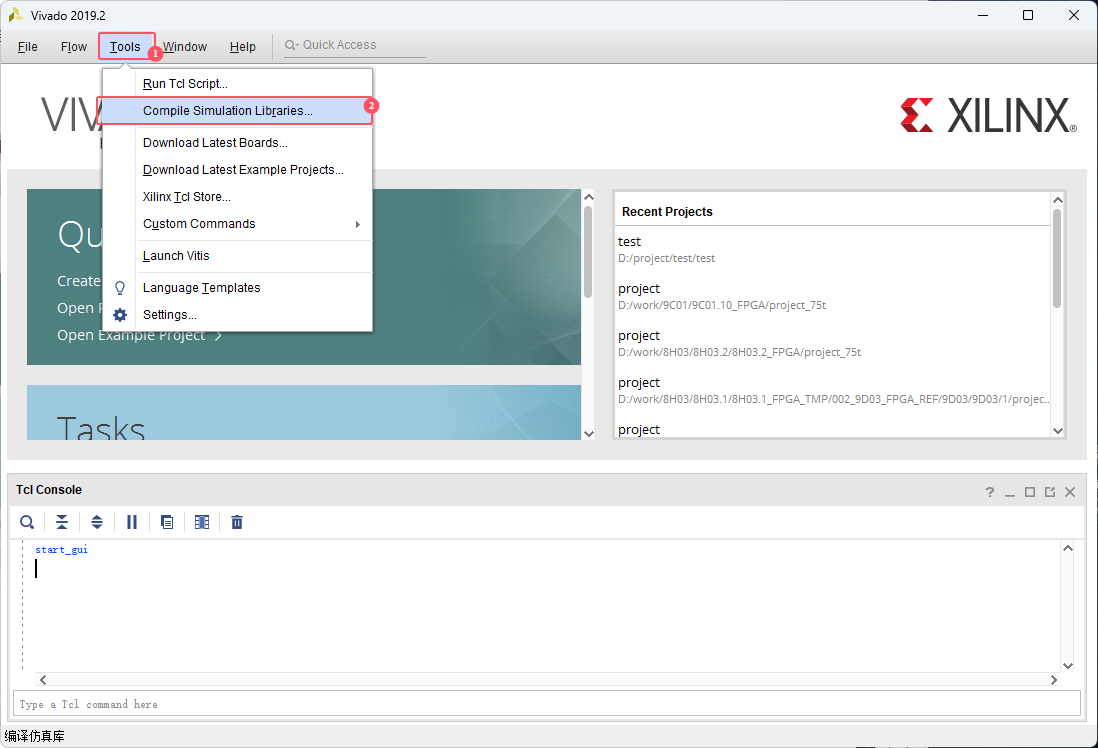

①打开Vivado软件，单击Tools-Compile Simulation Libraries 编译仿真库。在这里插入图片描述

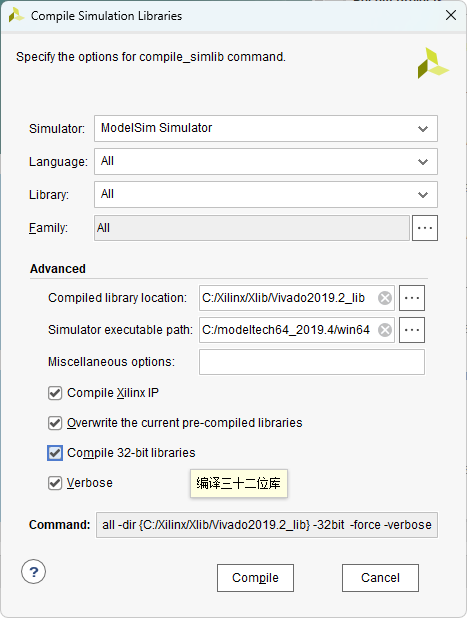

②设置编译路径
如下图所示，其中蓝色方框内是编译库的目录，我选择在C:\Xilinx/Xlib\下新建一个文件夹Vivado2019.2_lib存放后续生成的仿真库，点击Compile，等待Vivado编译完成。
在这里插入图片描述

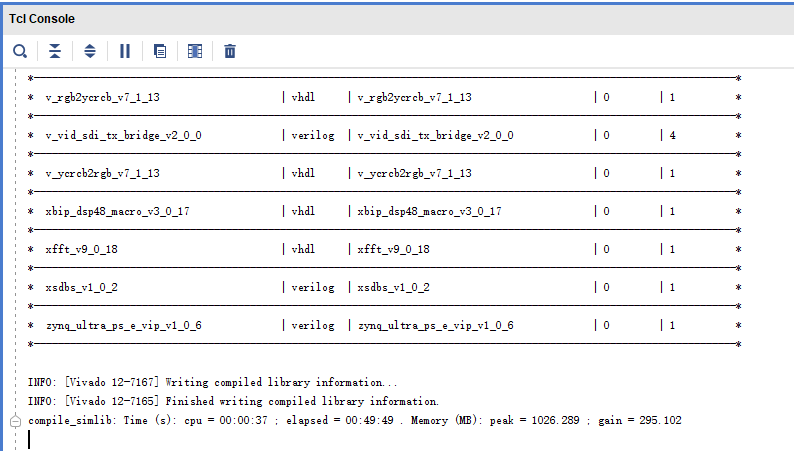

③等待编译完成
在这里插入图片描述

3.2 Vivado设置编译库路径

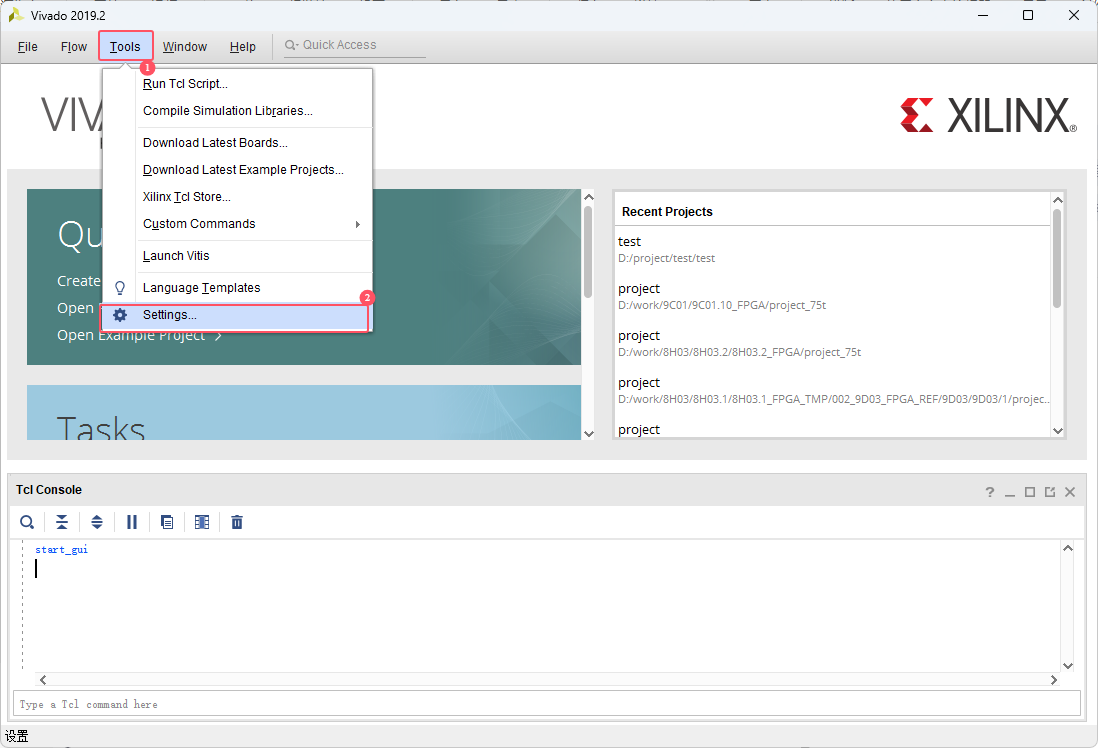

①在Vivado中单击Tools→Settings
在这里插入图片描述

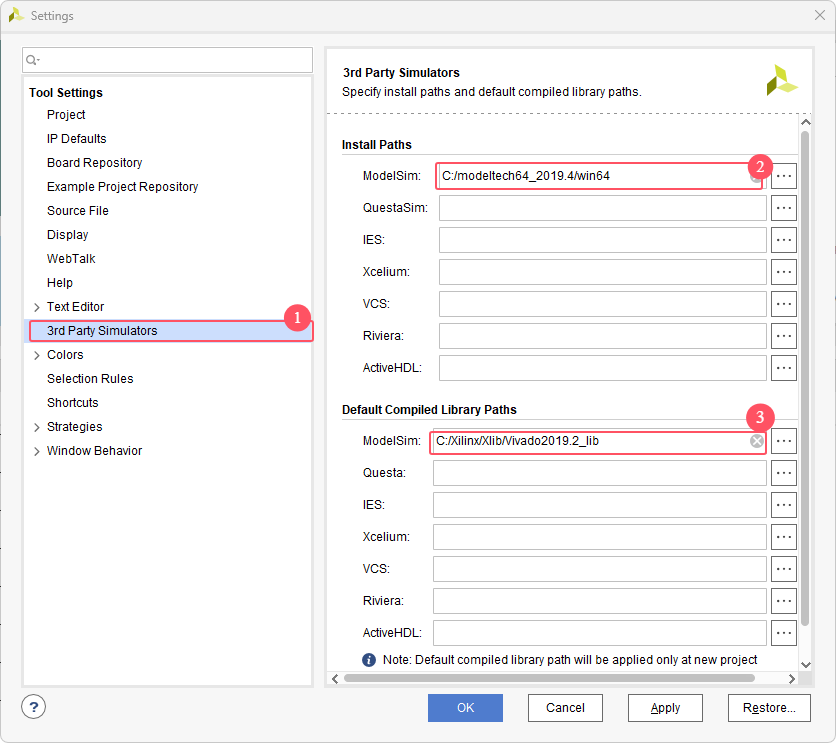

②在设置中的第三方仿真（3rd Party Simulators）选项中，中填写好Modelsim的安装路径，还有刚才生成的默认已编译库的路径。
在这里插入图片描述

4.打开FPGA工程设置工程仿真路径

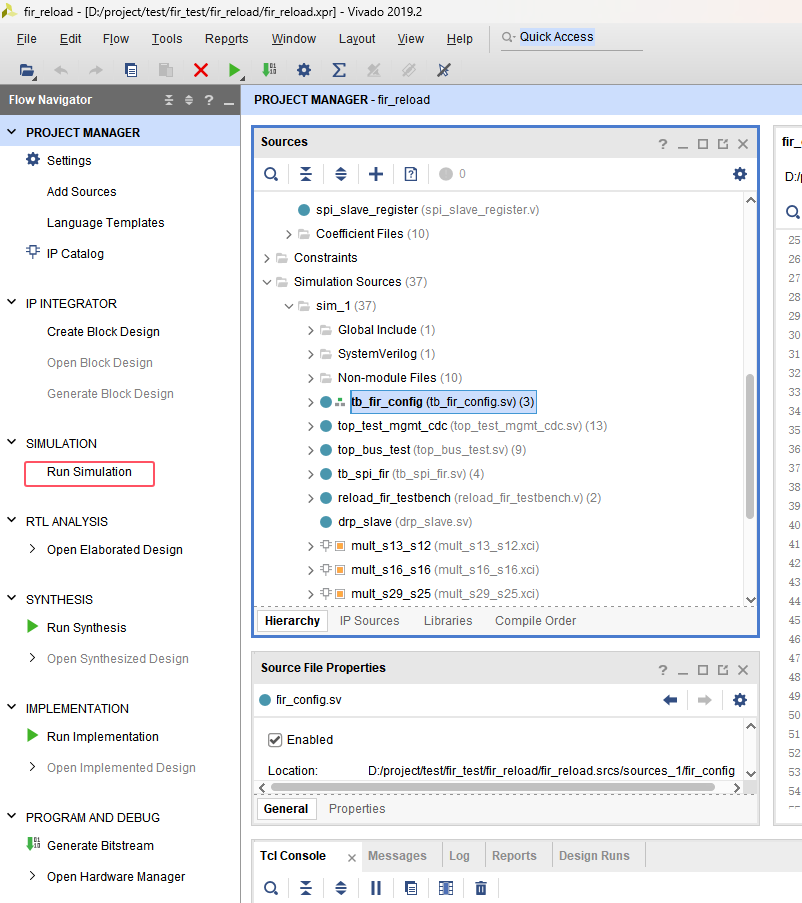

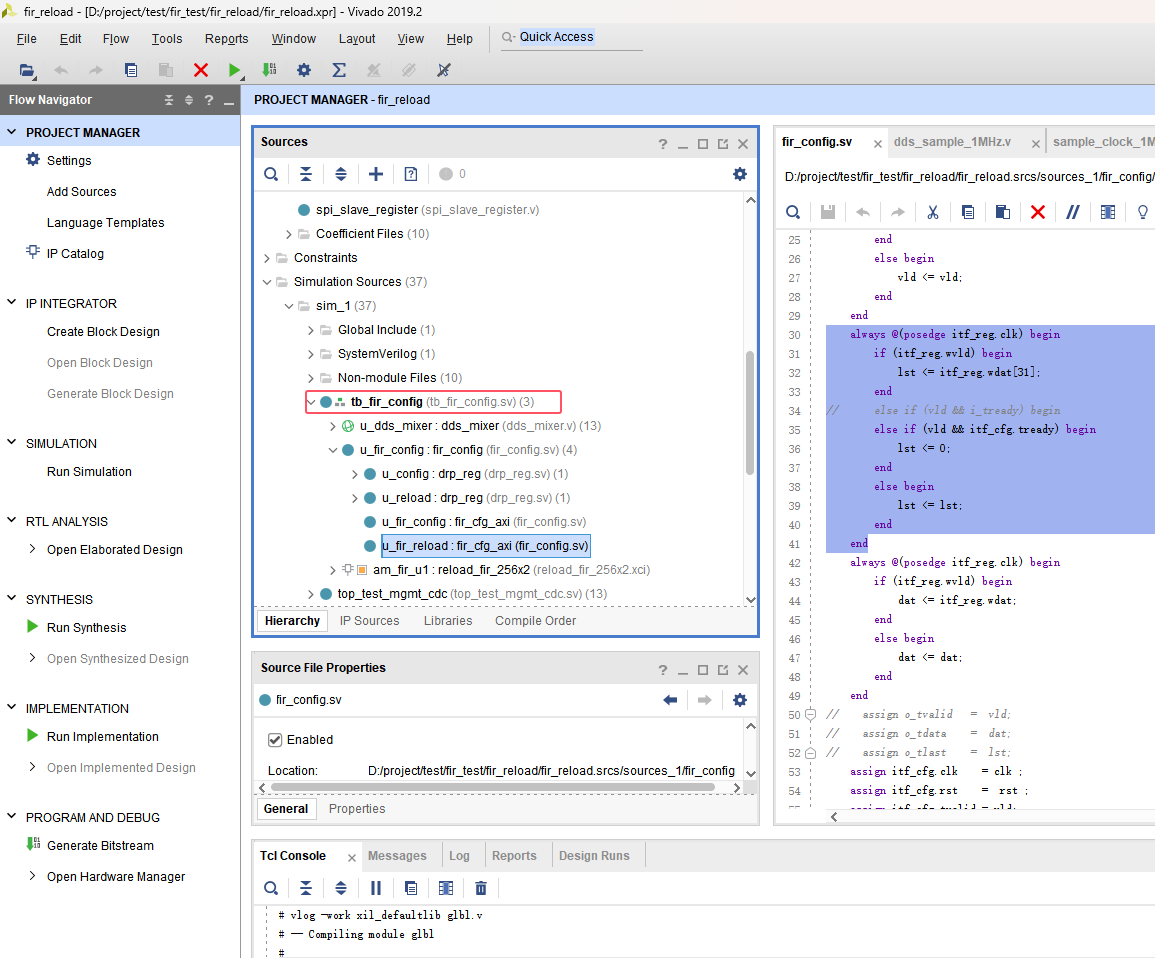

4.1 打开FPGA工程，设置好仿真文件

在这里插入图片描述

4.2 设置FPGA工程仿真路径

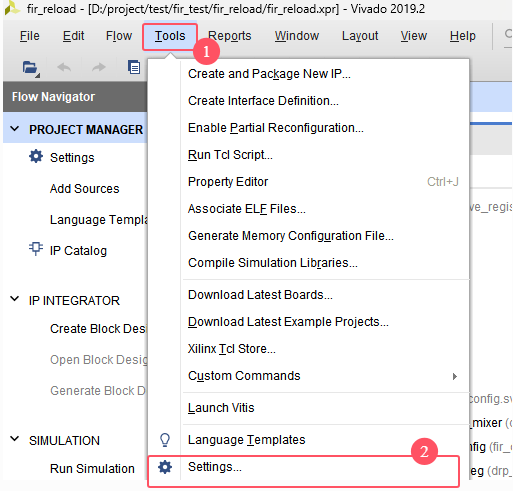

②在Vivado中单击Tools→Settings
在这里插入图片描述

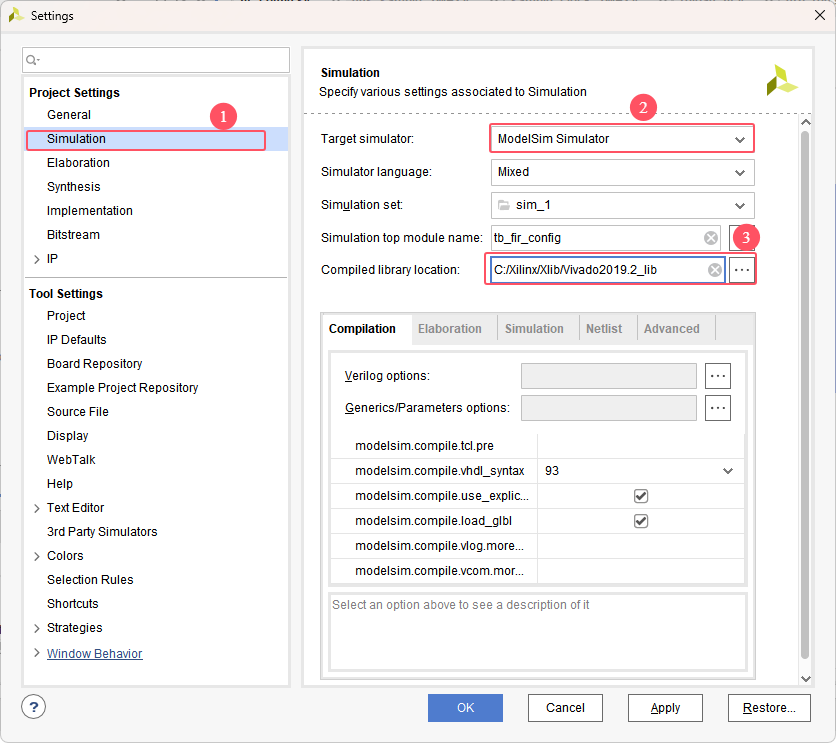

②设置Modelsim编译软件和Vivado编译库的路径。
在这里插入图片描述

5.开始仿真

点击Run Simulation开始仿真,等待Modelsim 弹开仿真窗口即可
在这里插入图片描述

6.将lib导入Modelsim(可忽略)

打开刚才我们编译库的文件夹（例：‘C:\Xilinx\Xlib\Vivado2019.2_lib’），找到Modelsim.ini文件，打开后，将其中编译库的地址复制（在AutoLibMapping = 0之后，[DefineOptionset]之前的这一段）。
