本文详细介绍了CS5216这款DisplayPort转HDMI的转换芯片，探讨了其支持的规格、应用原理图和PCB设计。特别关注了1080P输出升级至4K30Hz的解决方案需求。
CS5216是一款DisplayPort的到HDMI转换芯片，主要用于电缆适配器下一代的DisplayPort接口的PC和笔记本电脑的高清晰度显示器。 DisplayPort的提供一个统一的，可扩展且符合成本效益的接口，用于嵌入式和外部显示应用。由于台式机和笔记本电脑越来越多地转移，从传统的模拟输入接口， DisplayPort的，该转换器有助于过渡提供无缝连接的PC之间的新的DisplayPort和HDMI接口的安装基础，显示器和投影仪等
CS5216是一款标准的DP1.4输入口，输出的HDMI信号数据是1080P，具体需要输出4K30Hz高级信号，则需要我们另外一款芯片CS5218。
CS5216转换芯片具体详细的输入输出参数：
。支持的DisplayPort 1.4a输入和输出.. HDMI1080P
。支持HDMI 1080p的视频分辨率的。
。支持HDMI 300MHz/3.0Gbps每通道（ 6.75Gbps所有通道）的带宽。
。支持HDMI 12位每通道（ 36bit所有通道）深颜色。
。支持未压缩的音频，例如的LPCM 。
。支持的立体声3D HDMI格式音频压缩，如DTS数字，杜比数字（包括的DTS - HD和杜比真正的HD ）

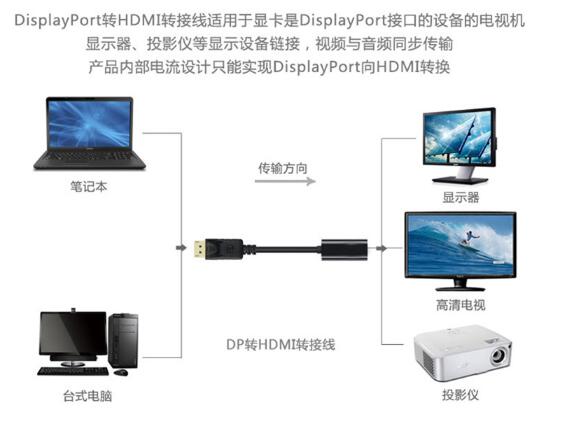

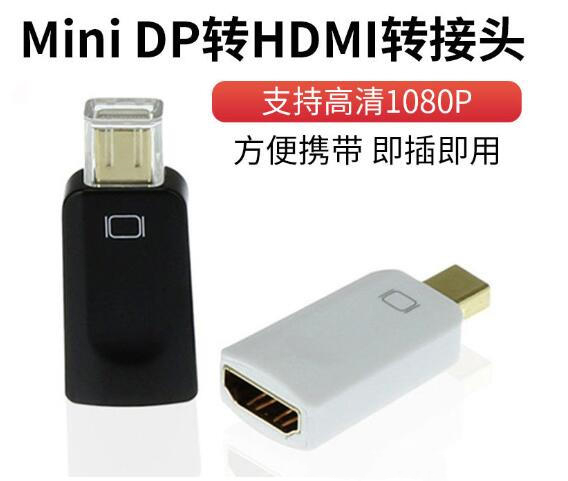

CS5216设计DP转HDMI 1080P转接线或者DP转HDMI1080P转换器产品如下：

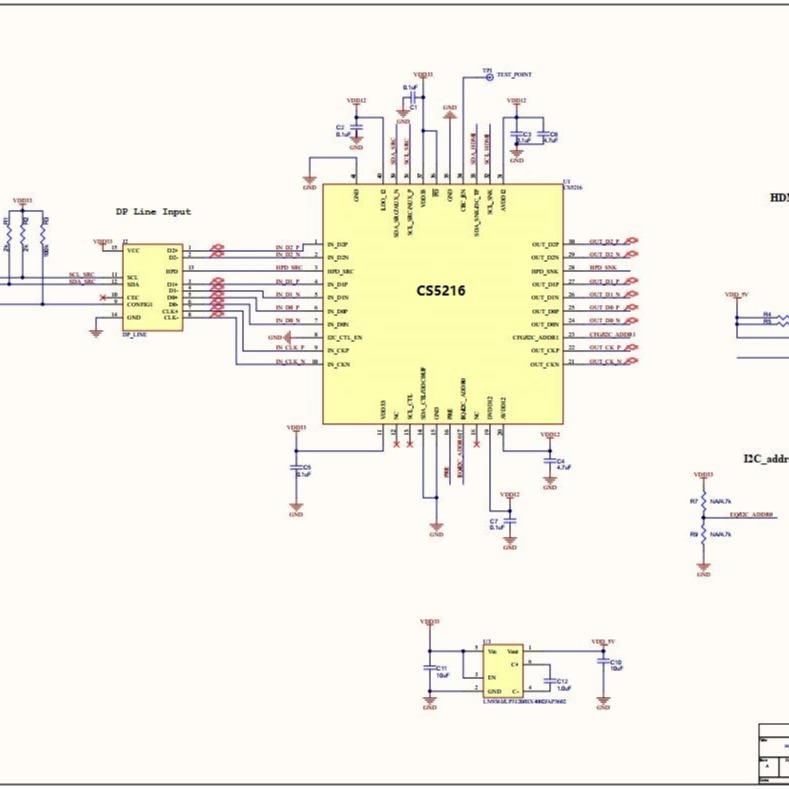

设计以上转接线或者转换器应用原理图如下
CS5216设计DP转HDMI 1080P转化器或者DP转HDMI 1080P转接线方案PCB如下
