【3Ds Max】使用捕捉工具、轴约束工具实现点的精准对齐

目录

问题

解决步骤

一、在XYZ轴上都对齐

二、只在一或两个轴上对齐

---

问题

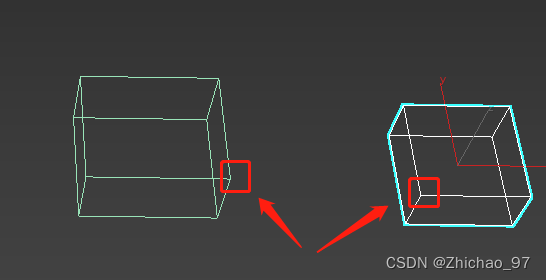

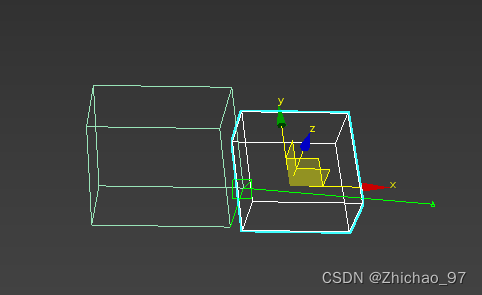

举个例子，比如我想让如下的两个立方体的顶点对齐（在同一位置（XYZ轴都对齐），或仅在一个或两个轴上对齐）：

 主要使用捕捉工具实现

解决步骤

一、在XYZ轴上都对齐

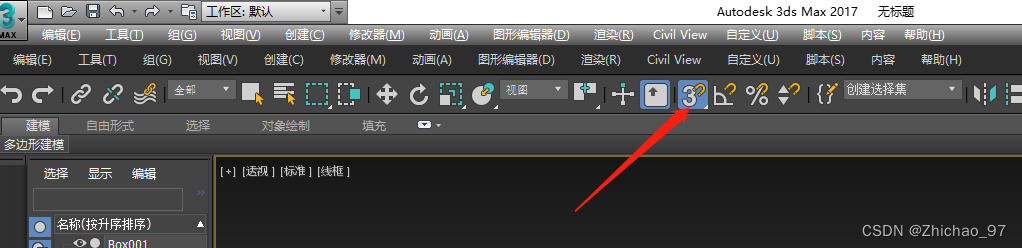

 1. 点击或者按“S”键来开启捕捉工具

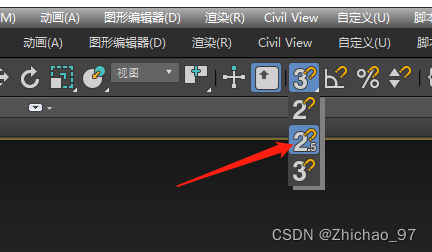

 按住“捕捉开关”按钮不松，选择2.5维捕捉方式（常用、捕捉精度高）

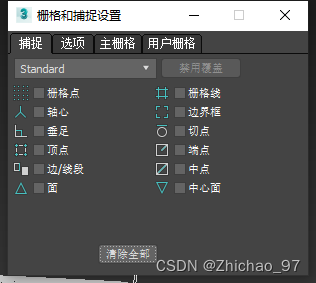

 鼠标右键点击“捕捉开关”按钮来打开捕捉设置

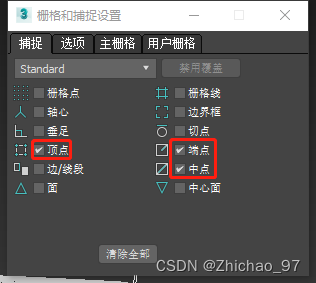

勾选“顶点”、“端点”和“中点”

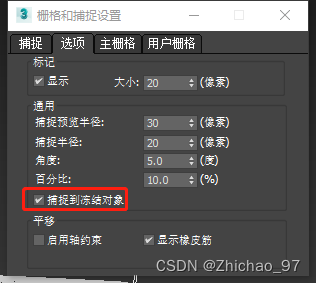

 如果希望被冻结的对象也能被捕捉到，可以勾选“捕捉到冻结对象”。设置完毕后点击关闭，这时我们就能正常使用捕捉工具来解决顶点对齐的需求了。

当“捕捉开关”是开启的情况下，鼠标点击一个长方体的顶点不松，然后移动到被捕捉的那个长方体顶点上

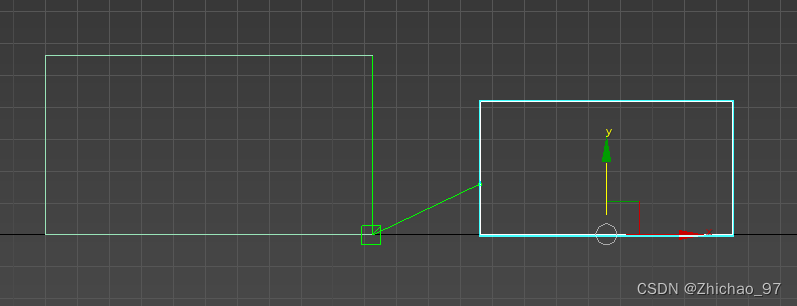

 如果发现没有对齐可以开启前视图来再次捕捉

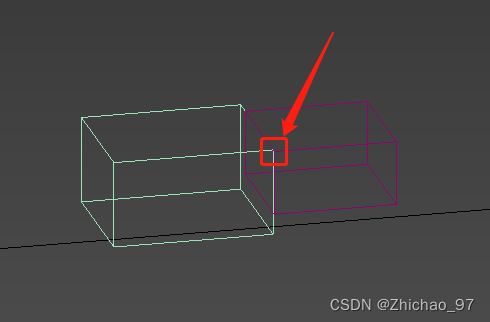

 此时两个长方体的那个顶点就会在XYZ轴上都精准对齐

二、只在一或两个轴上对齐

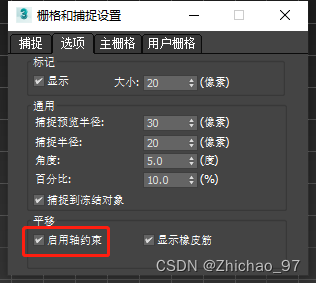

首先需要启用捕捉设置

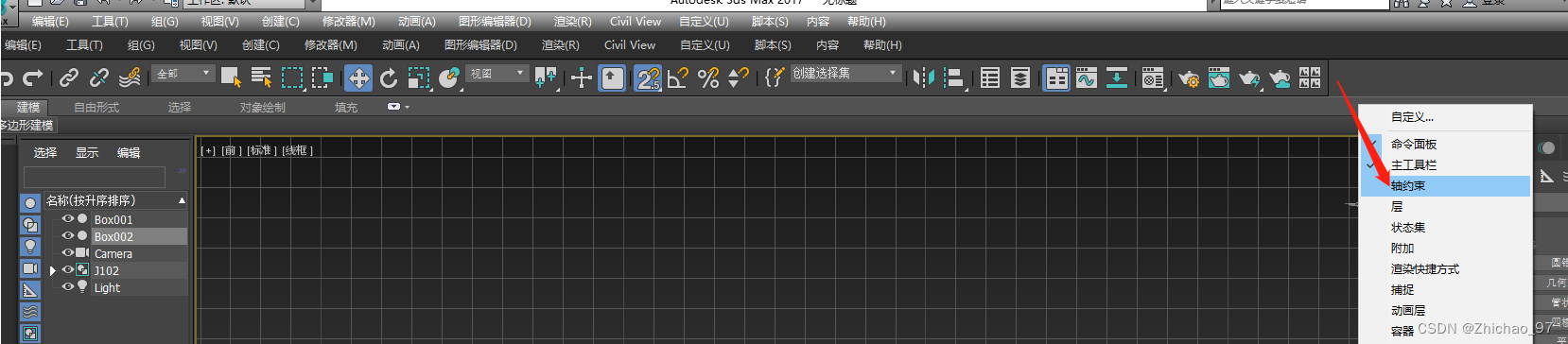

 然后鼠标右键点击工具栏启用轴约束工具

 此时工具栏就会多出如下一块区域

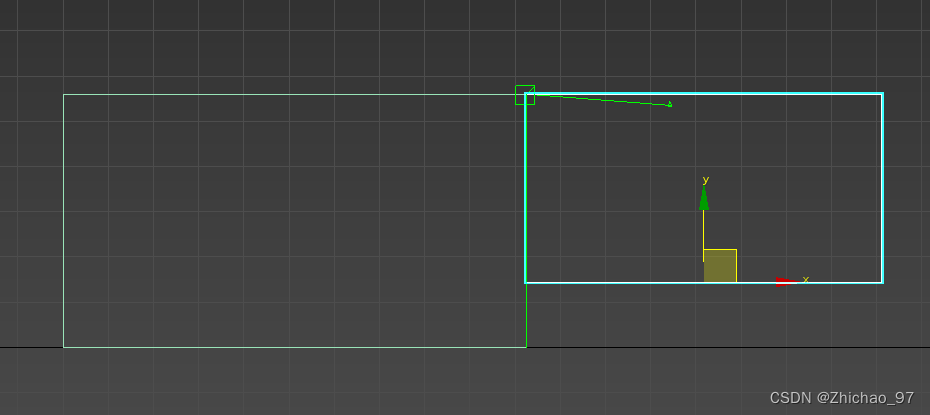

 如果我们只想让两个长方形的顶点在Y轴上对齐即可，那么首先点击如下按钮

 这时候我们就能在Y轴上对齐顶点（模型在XZ轴上不会移动）

 如果想在某两个轴上对齐，可以点击如下按钮然后进行对齐
