本文主要讲一下车辆动力学如何入门，如何进阶，供想进入该领域的工程师参考。
本篇主要讲的是传统领域，不包含电控开发。
0. 前言
何为车辆动力学？
车辆动力学，英文为Vehicle Dynamics，俗称VD。我们可以先从猎聘上看一下，车辆动力学工程师的工作内容和职责。

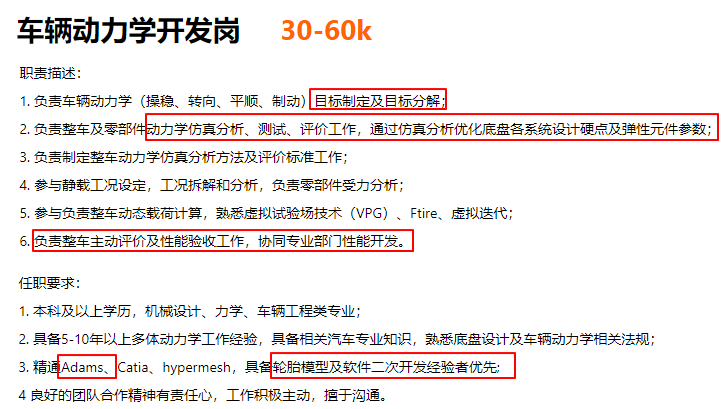

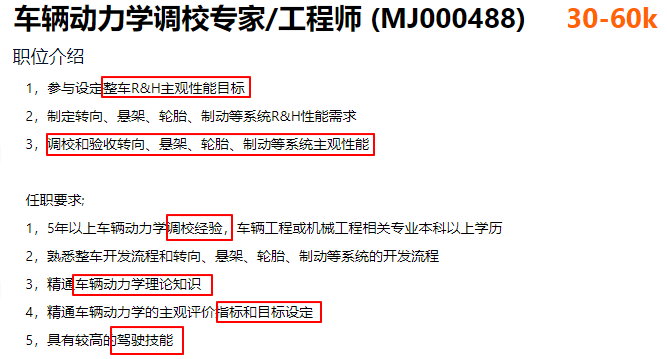

一般而言，车辆动力学大体上分为两个方向，上面的两个招聘简图分别对应这两个方向：
- 仿真设计：主要是用Adams-Car等车辆动力学仿真工具，以仿真的手段，完成车辆动力学性能的目标设定（通常是客观指标）、分解和达成
- 性能调校：通过实车评价，以底盘调校的方式，完成车辆动力学性能的目标设定（通常是主观指标）、分解和达成
工作职责
从上述图片看，无论是仿真方向还是调校方向，都涉及到几个关键词：
- 目标设定
- 目标分解
- 性能验收
任职要求
对于任职者的要求，都涉及到几个关键字：
- 车辆动力学理论
- 底盘零部件开发
对于偏仿真人员，强调精通Adams-Car等软件的使用；对于调校人员，强调较高的驾驶技能和评价能力。
1. 理论知识
无论是偏仿真，还是偏调校，车辆动力学的理论知识是所有工作的前提。本节介绍车辆动力学的理论基础如何入门。以个人的工作经验，涉及到车辆动力学的理论知识主要包含以下几个细分领域。
1.1 “纯”车辆动力学知识
什么叫“纯”车辆动力学知识呢，这是我个人的一个定义，没有这种官方的说法。我的解释是：
只需要很少的底盘结构或零部件的知识，所有东西都是抽象为数学模型的知识。这类知识大多是数学公式的推导。举个例子，《汽车理论》第五章，二自由度操稳模型，推导出了很多车辆动力学的关键结论（比如，不足转向度）。任何一个不懂底盘结构的工科学生都能看懂。
这种知识如何获取呢？
很简单，捡起一些最基础的工科数学（微积分、矩阵），然后直接看书即可。
涉及到“纯”车辆动力学的书多如牛毛，个人推荐入门只需要看两本（其实，不只是入门，进阶也是这两本书）：
- 《汽车理论》，国内的教材一般饱受诟病，但这本书绝对是良心之作。这本书的特点是小而精。对于做底盘车辆动力学的人员，第四、五、六章（制动、操稳、平顺性）要倒背如流（不是背课文，是一些推导出来的结论要理解记忆）。这本书要反复看，不是一下子就能理解透彻的。
- 《Vehicle Handling Dynamics-Theory and Application》2nd，作者是【日】 俺不整人（安部正人），这本书只讲操稳，相当于《汽车理论》第五章的扩展。如果学习操稳的话，这本书足够了，这本书的特点是：
- 深入浅出，理论推导不是很难的那种，没有用太复杂的数学工具（但仍然比《汽车理论》难，如果看的困难，请捡起工科数学）
- 特别是有操稳二自由度模型基础上的扩展，比如考虑转向柔性，考虑侧倾，驱动制动等因素对操稳的影响
- 包含了一些电控的理论知识（后轮/四轮转向）
- 有大量仿真或实测的图
- 中文版当前有售
前期可以集中精力看这两本书，精力不足的话，仔细看第一本。两本书都吃透的话，基本上在VD工程师圈可以混得很开了，起码讨论理论问题会很有底气。
补充教材
如果上述教材满足不了你的胃口的话，以下教材供挑选：
- 《Fundamentals of Vehicle Dynamics》
- 作者是Thomas D.Gillespie，国际知名车辆动力学专家，CarSim软件公司（Mechanical Simulation Corporation）创始人
- 国内有翻译版《车辆动力学基础》，译者 赵六奇
- 该书有点老，可以看到一些理论当年的研究过程（一般后来的新书都把这些过程略去了，比如悬架偏频的设定，在这本书上讲的比较详细）
- 前半部分是“纯”动力学，后半部分是一些转向、悬架、轮胎的介绍
- 单位都是英制单位，看起来不太舒服
- 《Road Vehicle Dynamics-Fundamentals and Modeling with MATLAB》
- 如名字介绍，特点是将所有的理论都用MATLAB实现了一遍，想深入理解，自己把数学模型实际编程计算一遍是最有帮助的，对想编写理论计算小工具的工程师，个人很推荐
- 只有英文版
- 《Race Car Vehicle Dynamics》
- 俗称RCVD，当年大学生方程式的学生人手一本（其实没人仔细看）
- 跟《Fundamentals of Vehicle Dynamics》类似，是比较老的书，理论推导较少，更像是工程师看的书
- 单位也是英制，不舒服
- 只有英文版
- 《Tyre and Vehicle Dynamics》3rd
- 作者是魔术公式发明者Hans B.Pacejka
- 聚焦轮胎模型
- 建议翻阅，不建议细读，一般人读不下去。。。除非想专业研究轮胎
其他还有好多，国外VD的书多如牛毛，大多都类似，但也各有特色，个人感觉精度一两本，其他作为辅助即可。
1.2 K&C的知识
“纯”理论知识是车辆动力学的根基，但只掌握车辆动力学基础是不足以应对实际整车厂开发工作的（做学术研究应该够了），在“纯”理论知识的上层就是所谓的底盘K&C理论。
为什么K&C重要
客户/车型经理/性能集成团队/驾评人员需要的是整车的性能，底盘工程师开发的是底盘零部件。那么，中间就少了一个环节，谁来告诉底盘零部件工程师零部件的性能参数呢？这就涉及到一个从整车性能目标到零部件性能目标分解的过程。
那么，如何分解呢？比如，整车某个性能指标是前悬架偏频1.1Hz，那么根据这个指标能直接制定弹簧刚度吗？再比如，整车不足转向度是2.0deg/g，根据这个能直接制定轮胎侧偏刚度 吗？
答案是否定的。从整车的性能指标，到单独零部件的性能指标，是不可能一步跨越的，需要中间转换，起到转换作用的就是所谓的“KC指标”。
什么是K&C
K&C，具体通常说的是悬架KC特性，因为主要跟悬架相关（也涉及到部分转向）。K代表的意思是kinematic（运动学），C代表的意思是Compliance（柔性变形）。
所谓，K&C性能指标，指的是车辆（主要是轮胎）在受到外界输入后，悬架的某些指标的变化。这里的输入，主要分为两种，一种是运动输入，一种是力（力矩）的输入。而对于运动的输入，统称为K特性；对于力（力矩）的输入，统称为C特性。
例子
举一个例子，《汽车理论》第五章里二自由度车辆模型中，推导稳定性因子的时候，用到两个参数，分别是前/后的等效侧偏刚度。这个等效侧偏刚度，其实就是一个C指标。指的是，在轮胎受到单位侧向力的时候，车轮会产生一定的转向角。单位转向角对应的力，就是等效侧偏刚度。
等效侧偏刚度对车辆不足转向度有很大影响，根据不足转向度指标，可以设定前后等效侧偏刚度。而等效侧偏刚度这个C指标，与很多零件相关：
- 轮胎侧偏刚度
- 悬架各衬套的刚度
所以说，KC性能指标，起到了“桥梁”的作用。因为底盘的性能错综复杂，相互牵扯，从整车分解到KC，在从KC分解到零部件，才是相对有条理、科学的方法。
作为一名VD工程师，对于KC的理解，需要做到两个方面：
- 向上：KC指标对于整车性能有什么影响
- 向下：各零部件对KC指标有什么影响
如何获取K&C知识
对于K&C的知识，一般而言没有专门的书去系统讲，按我的学习和工作经验总结，推荐一些素材：
- 书本类
- 《汽车理论》第五章第四节“汽车操纵稳定性与悬架的关系”
- 《汽车运动性能技术》第四章“转向系统与车辆运动性能”，第五章“悬架与车辆的运动性能”
- 《The Automotive Chassis:Engineering Principles》第三章“Wheel travel and Elastokinematics”
- 论文类，知网搜索关键字“悬架KC”，“操纵稳定性”，“平顺性”，论文有很多，个人觉得不错的推荐两篇：
- 《基于操纵稳定性的汽车悬架稳健性设计研究》，作者景立新
- 《某微车悬架KC特性研究及其对整车操纵稳定性的影响》，作者王爽
- KC报告，找到某车型的KC报告，一页一页的翻看，每一页都问自己两个问题：这个KC性能对整车有什么影响，什么零部件影响这个KC性能
- KC试验台文档，有精力的可以研读MTS或ABD试验台的说明文档。
- 有能力的：拿到KC原始测量数据，自己写程序输出KC曲线
1.3 零部件的知识
K&C作为桥梁，联通了整车和零部件，如果VD工程师对零部件的性能也很了解的话，整个知识体系就会相对完善，也有助于在企业里与其他底盘同事交流。对于需要了解的零部件的知识，按重要性和难易程度排序进行说明：
1.3.1 轮胎
轮胎的性能是整个底盘性能的基础，不懂轮胎等价于不懂VD。
单纯做性能开发，不需要懂轮胎的生产工艺、加工制造、装配这些知识。知道一些基本常识即可，比如轮胎规格，花纹之类的。VD工程师需要知道的是，轮胎的力学特性。
最常见的，轮胎六分力及其常见指标，比如：侧偏刚度、垂向刚度等。入门的工程师，应该至少阅读一本系统介绍轮胎力学特性的书。由于轮胎太重要了，所以很多车辆动力学的理论书籍的第一章就是介绍轮胎力学基础的：
- 《The Automotive Chassis:Engineering Principles》，第二章“Tyre and Wheels”
- 我的资料《轮胎基础性能》
- 轮胎六分力报告，找一个轮胎六分力报告，将曲线特点背下来

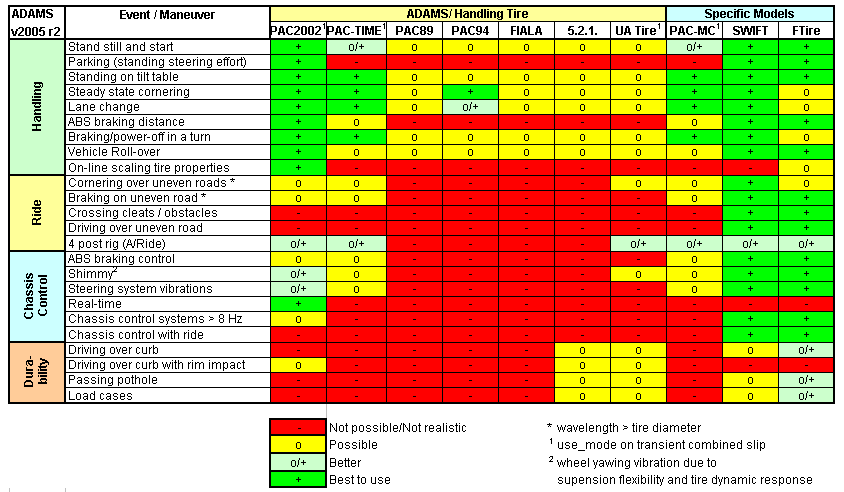

对于做仿真的，还需要深入了解下轮胎模型，知道常见轮胎模型及其应用，有以下途径：
- Hans B.Pacejka的第一篇魔术公式的论文，将其看懂并写程序复现

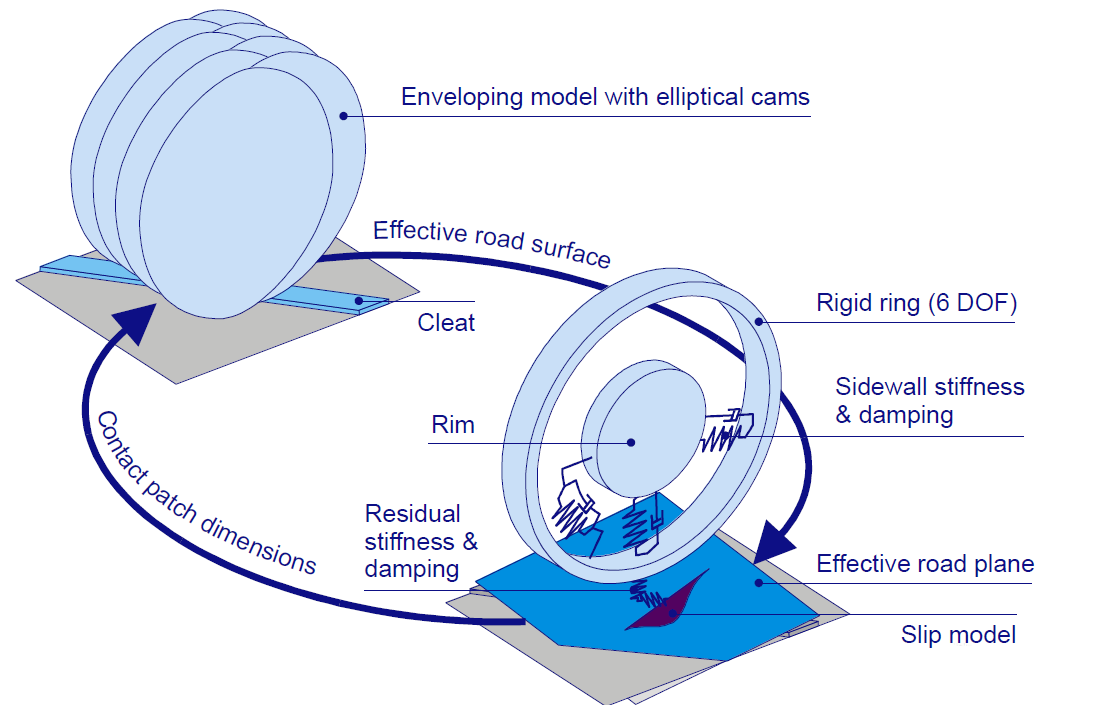

- TNO公司官网，提供MF-Swift轮胎模型，可以去官网下载手册阅读
- cosin公司，提供F-Tire轮胎模型，可以去官网下载手册阅读
- 《汽车轮胎动力学》-郭院士的书，不解释
- 大把的轮胎模型的论文，吉大的较多
- ADAMS、CarSim等车辆动力学软件的轮胎相关帮助文档
1.3.2 减振器
底盘调校大部分时间都在调校减振器，减振器对车辆动态性能的影响较大。VD工程师应该至少了解减振器的结构及其原理。
推荐书籍：
- 《The Shock Absorber Handbook》，国内有译文，可翻阅，不适合认真看
- 《Chassis Handbook - Fundamentals, Driving Dynamics, Components, Mechatronics, Perspectives》相关章节
如果是做调校的，推荐书籍：
- 《Vehicle Dynamics and Damping》
1.3.3 衬套
衬套属于橡胶类元件，力学特性比较复杂，VD工程师也应该多少了解一下，基本的结构知识可以百度文库搜寻。VD工程师应该更关注橡胶这种材料的特点，特别是粘弹性、滞回曲线、高低频特性等，对车型的动态性能影响很大。如果想深入了解，推荐书籍：
- 《汽车悬架与橡胶弹性元件理论及设计》，翻阅即可
衬套跟轮胎一样，高精度动力学模型中，也是有模型和参数辨识的，想建高精度模型，可以研读一些相关论文。
1.3.4 其他零部件
其他的性能元件，如果想了解，可以找一本专门介绍底盘零部件的书，这里推荐《Chassis Handbook - Fundamentals, Driving Dynamics, Components, Mechatronics, Perspectives》相关章节。
其实，如果在企业，多跟零部件工程师沟通交流、研读该零部件的图纸是最快的学习方法。
2. 软件技能
作为偏理论设计的工程师，必备的软件技能是Adams-Car，可用于做悬架和整车的相关动力学仿真。如果涉及电控开发，CarSim+Simulink也是必备基础。本文只涉及传统的动力学开发，所以只谈Adams-Car。
软件只是工具，在使用工具前，一定要先补充理论知识。
学习资料
推荐书籍：
- 《MSC.ADAMS-技术与工程分析实例》，唯一一本讲Car模块的书籍

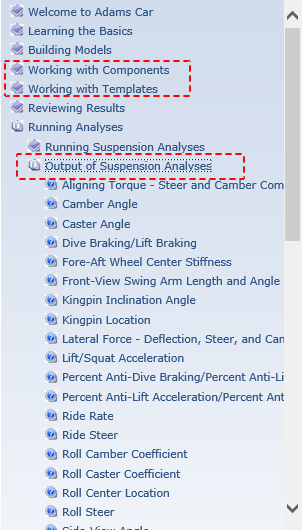

- 帮助文档，重点看“Output of Suspension Analysis”，K&C的知识都在这里；其次看“Working with Templates”和“Working with Components”，用于建模
学习路线，按照以下路线进行软件使用能力提升：
- 学会用自带的模板进行悬架仿真，对任一K&C指标都能进行后处理，输出曲线
- 学会自己建立模板，通常而言指的是悬架模板；学有余力的，请学会转向系统模板建立
- 学会整车模型搭建
- 整车仿真并做后处理
- 高级（精细化）建模
- 与其他软件（优化软件，控制软件）联仿
通常而言，1-2是入门，3-4是进阶，5-6是精通。
3. 客观测试
VD工程师不一定要会使用设备测试，负责测试工作，但要明白如何测试，熟悉测试标准，熟悉测试指标，具备处理测试数据的能力。特别是一些常见的客观指标，往往是车型性能开发的工程目标。
一般VD涉及到的性能测试分为以下三个：
3.1 操稳测试
至少要熟悉GB_T6323-2014《汽车操纵稳定性试验方法》，如果有资源，可以了解下ISO或国外车企的一些测试标准，一般都差异不大。常见的有：
- 转向瞬态响应试验（角阶跃）
- 转向瞬态响应试验（角脉冲）
- 稳态回转试验
- 转向中心区
- 转向回正性
- 高/侧向加速度斜坡试验
- 方向盘力矩试验
- …
3.2 平顺性测试
至少要熟悉GB-T 4970-2009（汽车平顺性试验方法），常见的有：
- 脉冲输入试验
- 随机输入试验
3.3 制动测试
暂略
对于客观测试，是VD设计工程师最有价值的数据，要明白数据的来源和用途，必须要自己会处理数据。才能对车辆性能有更深入的了解。这部分的内容没有太多参考书籍，主要是研读标准即可。
4. 主观评价&调校
对于偏评价的VD工程师，主要工作涉及到两方面：
- 性能的评价
- 性能的调校
一般而言，调校能力要求更高，不仅需要能对车辆性能做出主观评判，还能找到当前问题的原因并改进，所以说，如果做调校相关的工作，VD的理论基础是不可缺少的。
如何主观评价
主观评价的能力主要是通过长期的驾驶培训及实践来积累，在此之外，也需要阅读一些与评价相关的书籍，用来建立主观评价的理论体系，也会涉及到各个主观性能的分解，也是有一套科学理论的方法的。推荐书籍：
如何调校
对于调校，除了之前介绍的一些理论上的书之外，可以阅读另外一些偏调校的书，一般是赛车手或调校技师编写的书，对于数学功底弱，不愿意看抽象理论的调校工程师，可以直接看这些书，但是缺点是这些书大多是赛车手写的，对于平顺性的关注不足。
对于不做调校的VD工程师，也要参与调校过程，至少要具备一定的评价能力，能够与评价工程师进行无障碍沟通。只有主客观工程目标一致并达成，才算得上是车型开发正常闭环。
5. 其他
补充一些其他的零碎知识，主要是不太方便放到上述比较有层次的文章中，单拿出来说明一下：
- 平台开发：关注常见/主流的底盘平台，特别是要了解主流悬架形式（麦弗逊、扭力梁、E型多连杆、五连杆、梯形臂）的特性
- 数据库：学会维护自己的数据库，无论是KC、操稳还是平顺性的测试数据，零部件关键性能指标常见范围，还是不同车型的设计方案，关键参数等
- 开发流程：熟悉V字型开发流程，对标-设定目标-分解-仿真设计-零部件开发-客观验证-主观评价调校-验收
- 开发工具：不能局限于定性分析，理论知识只能给出方向性判断（还不一定对），一定要掌握计算工具，用数据说话，要做到能量化；除了专用软件外，学习些编程语言、建模工具、优化工具,甚至自己开发一些工具，会有很大帮助
- 重视对标：纯正向开发不存在的，也不需要；对标数据对开发有极大的帮助
- 阅读论文：养成看论文的习惯
