本案例为File2Soap的测试用例，数据从客户的FTP服务器上进过格式转换传输给SAP进行处理，需要将.dat或其他文本格式（.txt/.csv等也适用）转换为XML格式，以下为完整配置步骤说明。

发送方：PSAM_WMS

接收方：S4DCLNT120

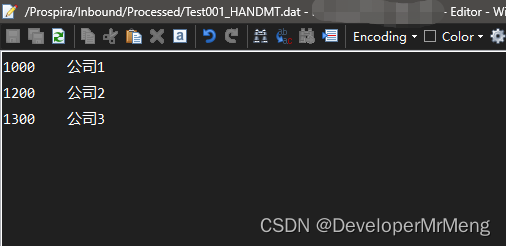

测试文档格式：

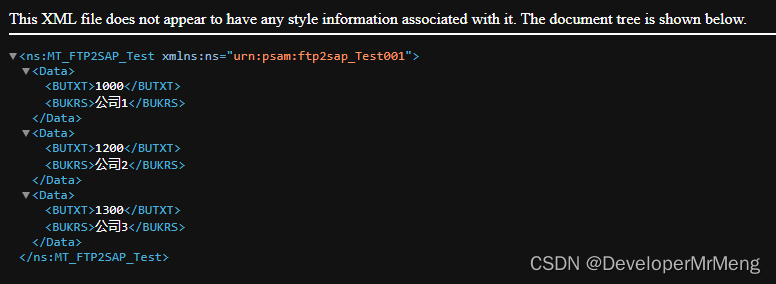

转换后的XML格式：

PI端配置

ESR配置

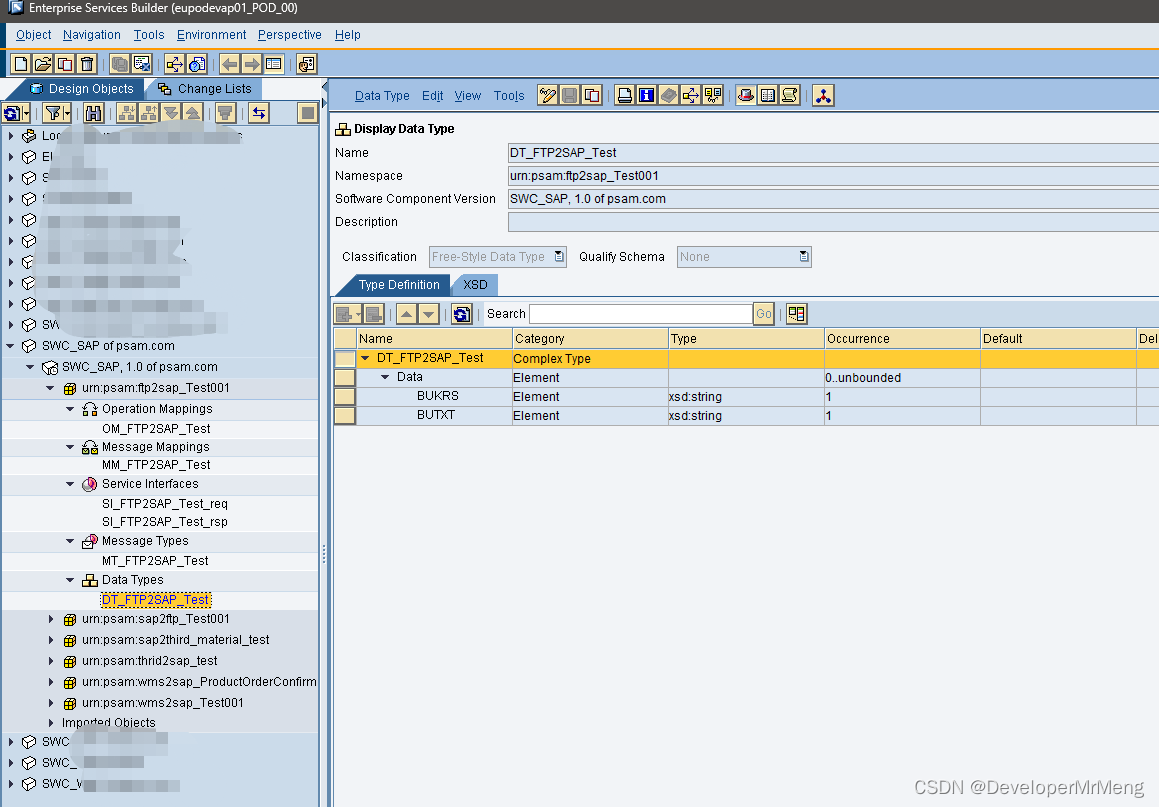

1.创建Data Types

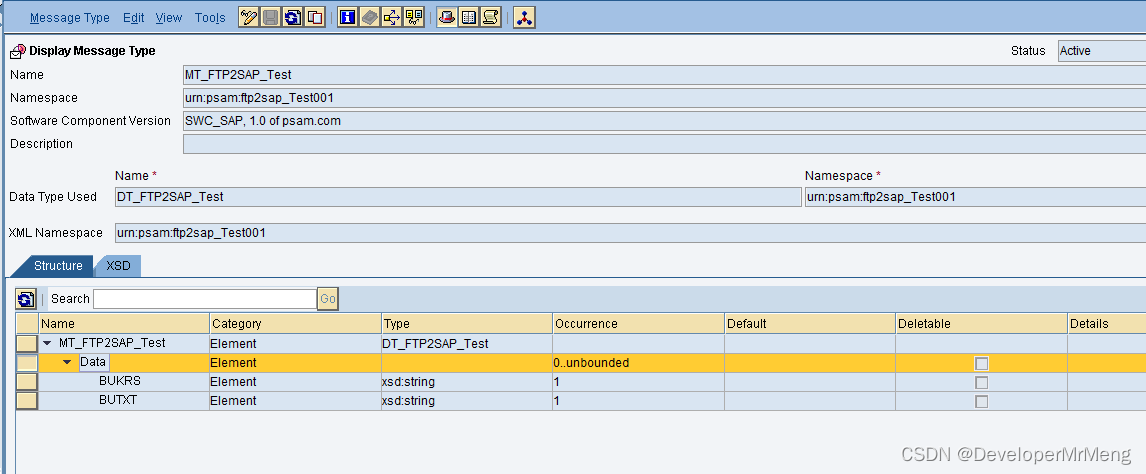

2.创建 Message Types

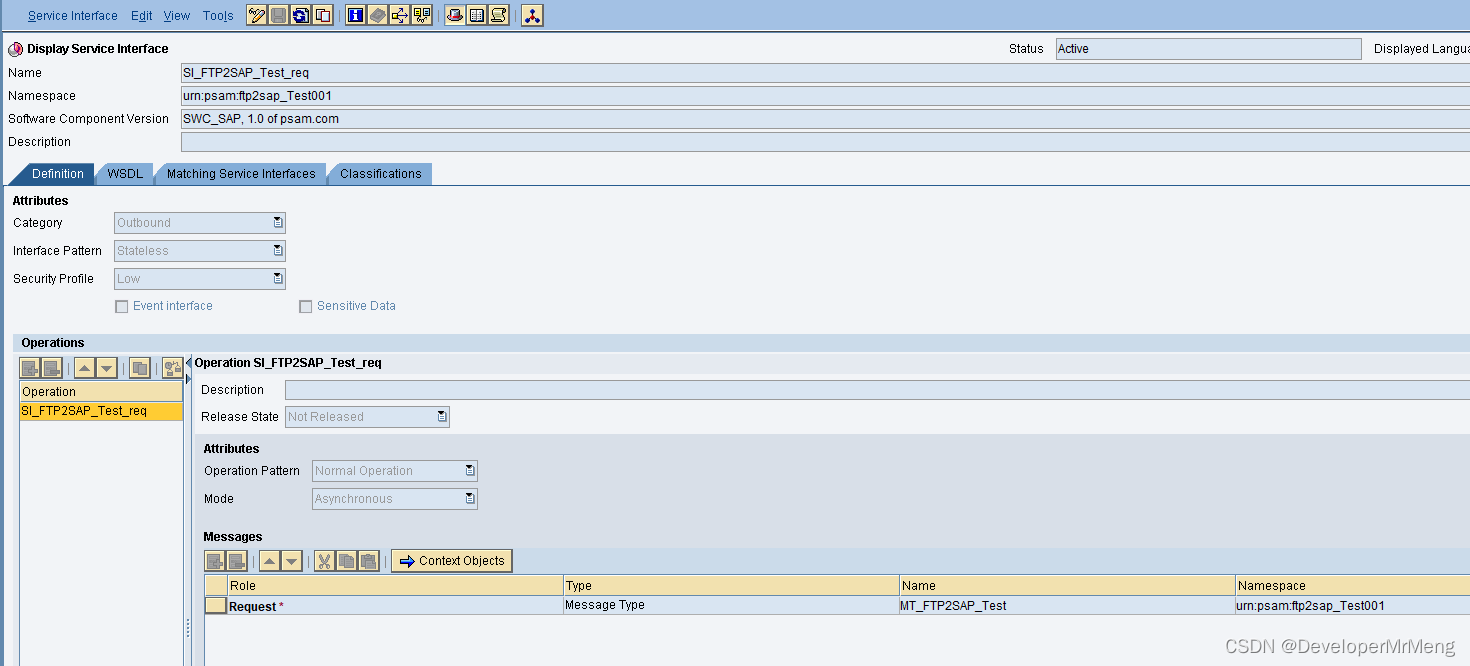

3.创建Service Interfaces

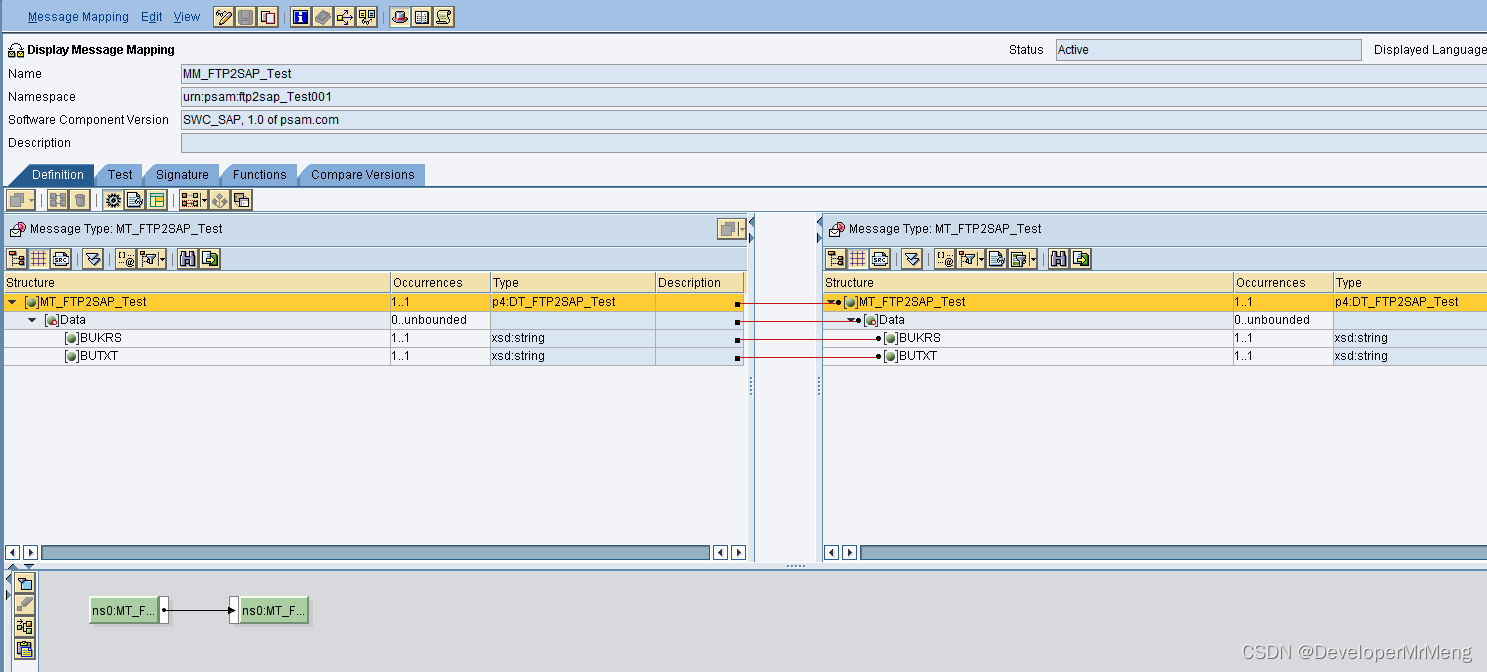

4.创建Message Mappings

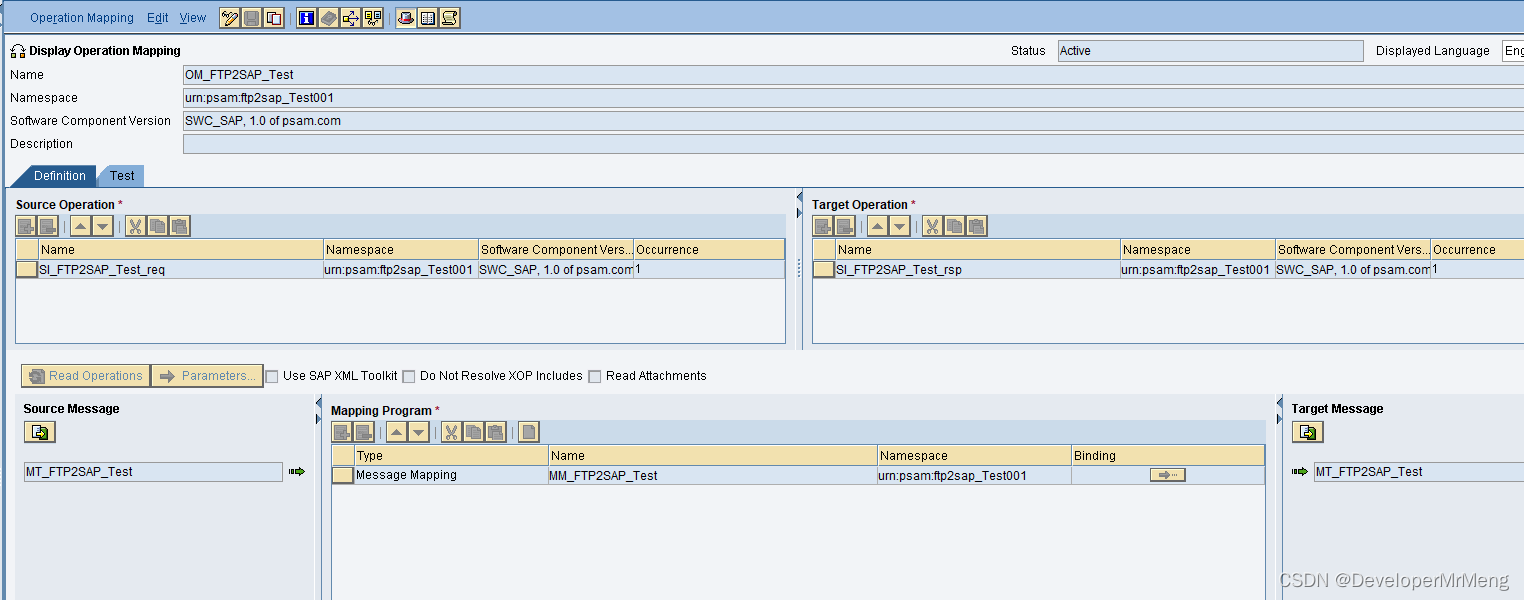

5.创建Operation Mappings
ID配置

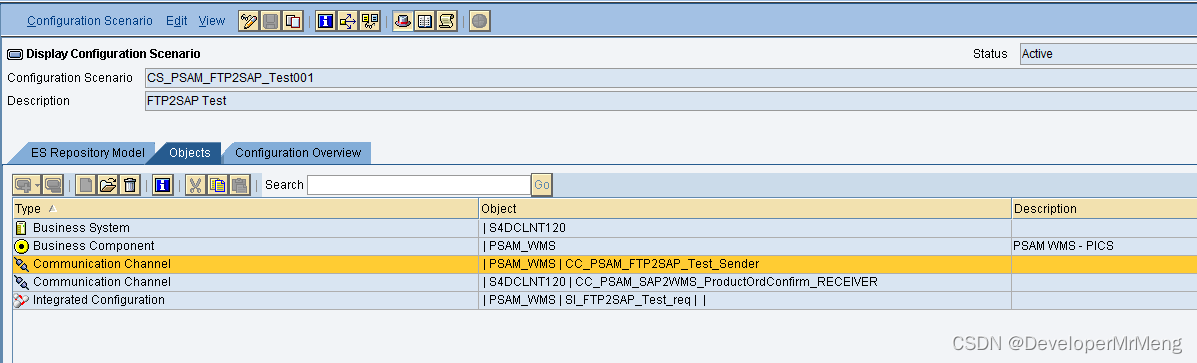

1.创建Configuration Scenario

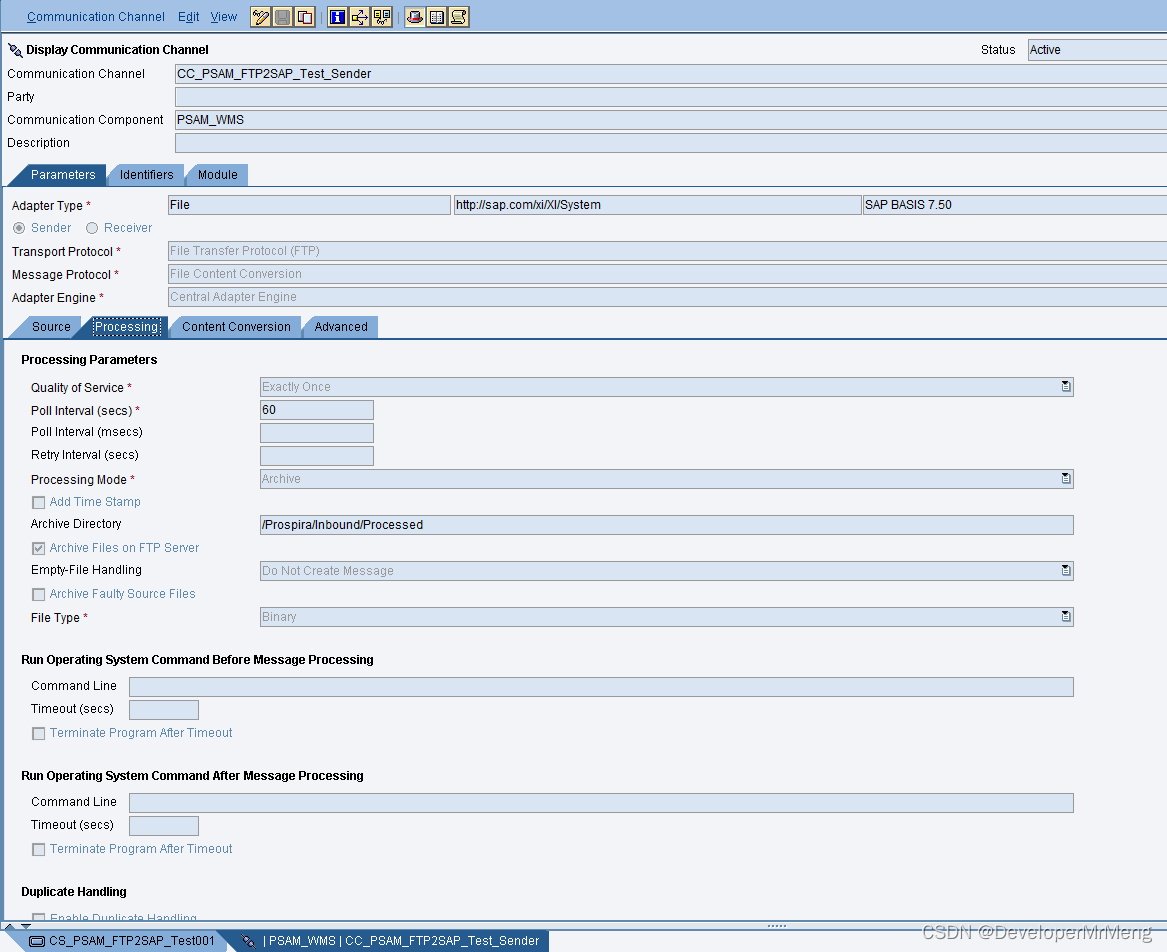

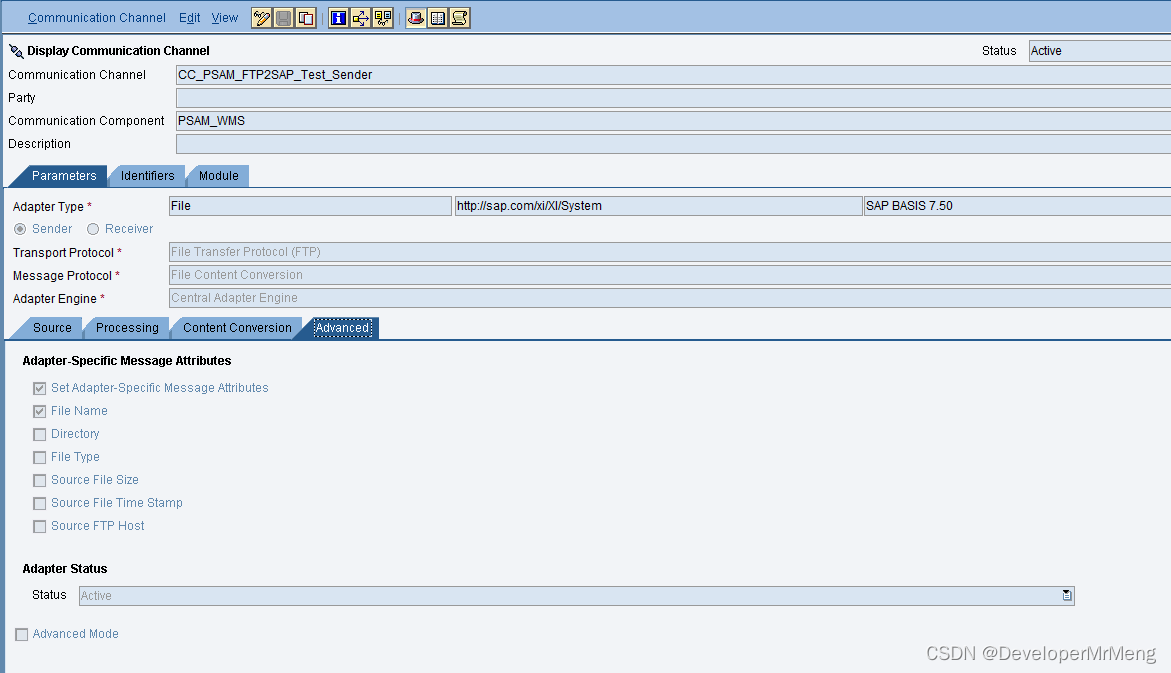

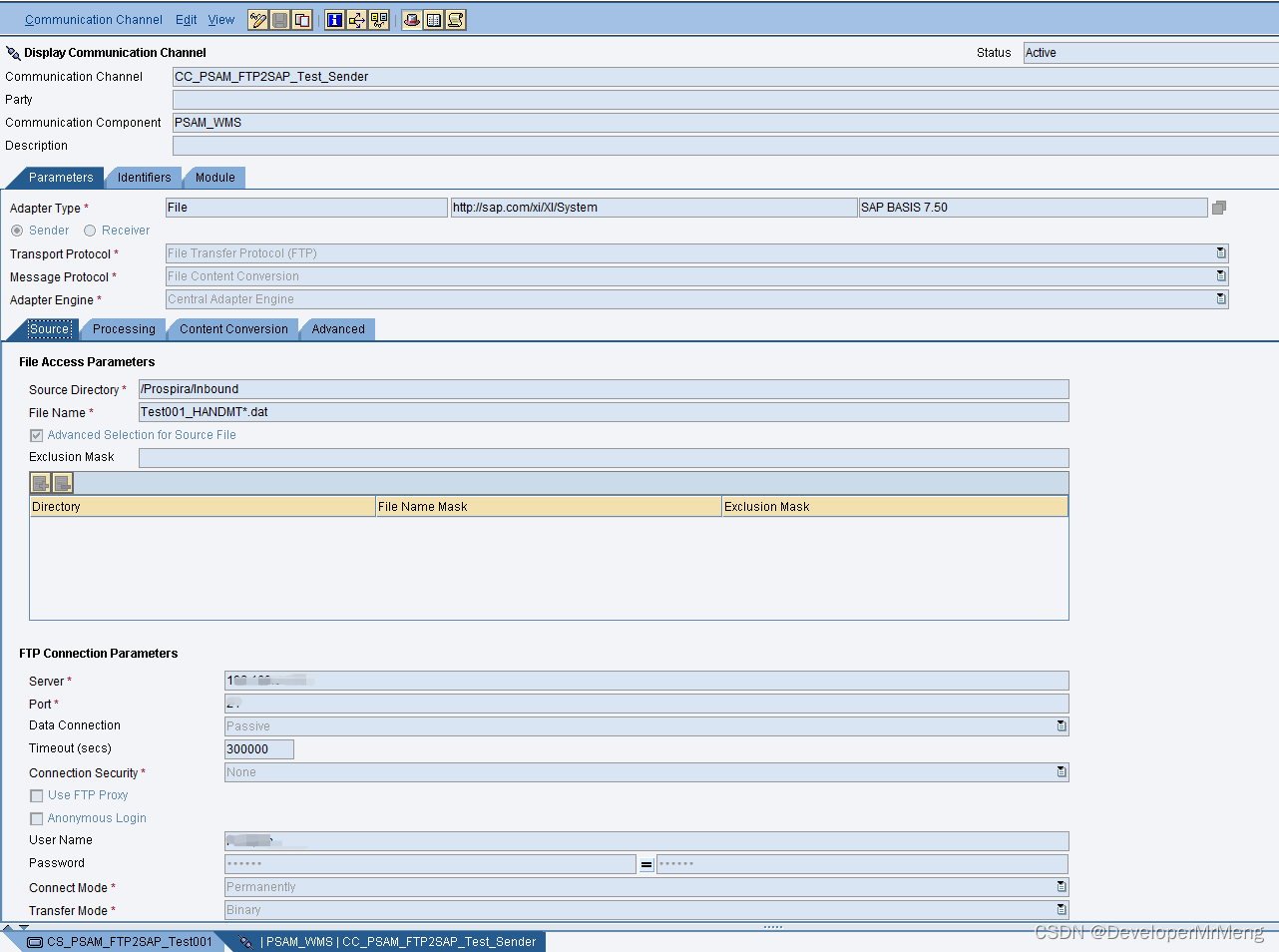

2.创建发送方Communication Channel

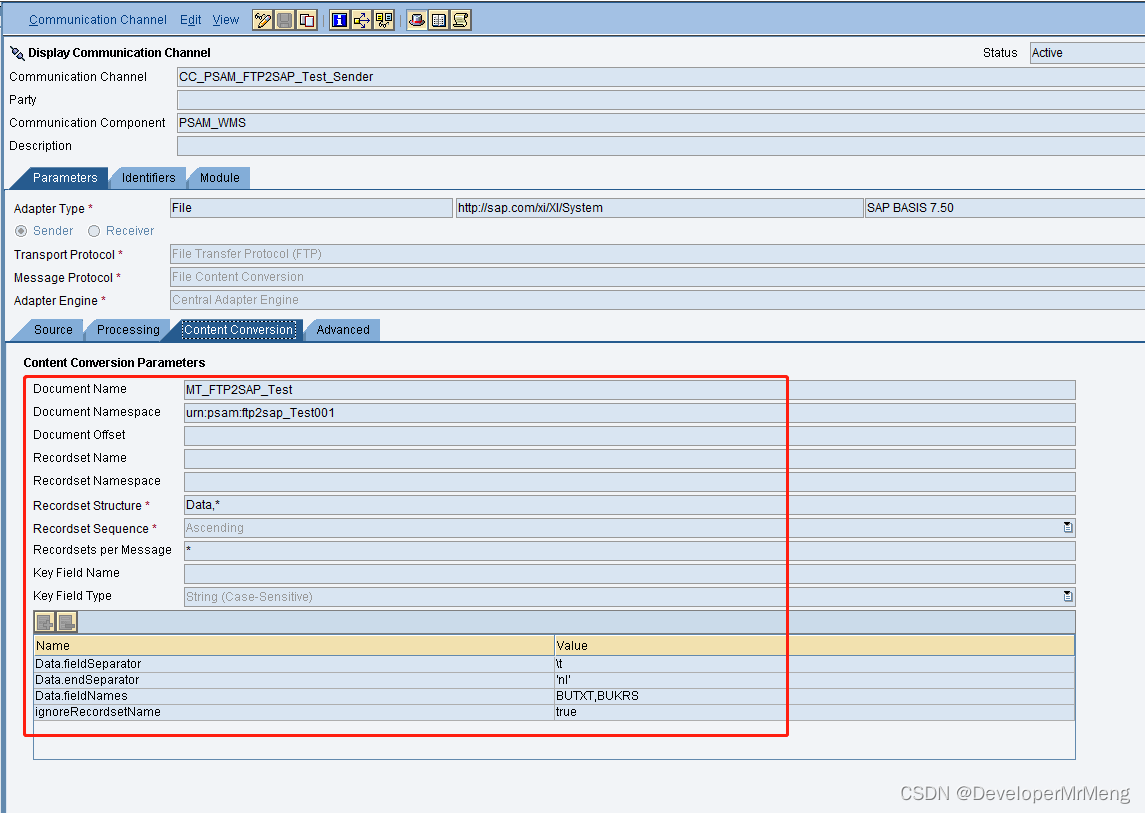

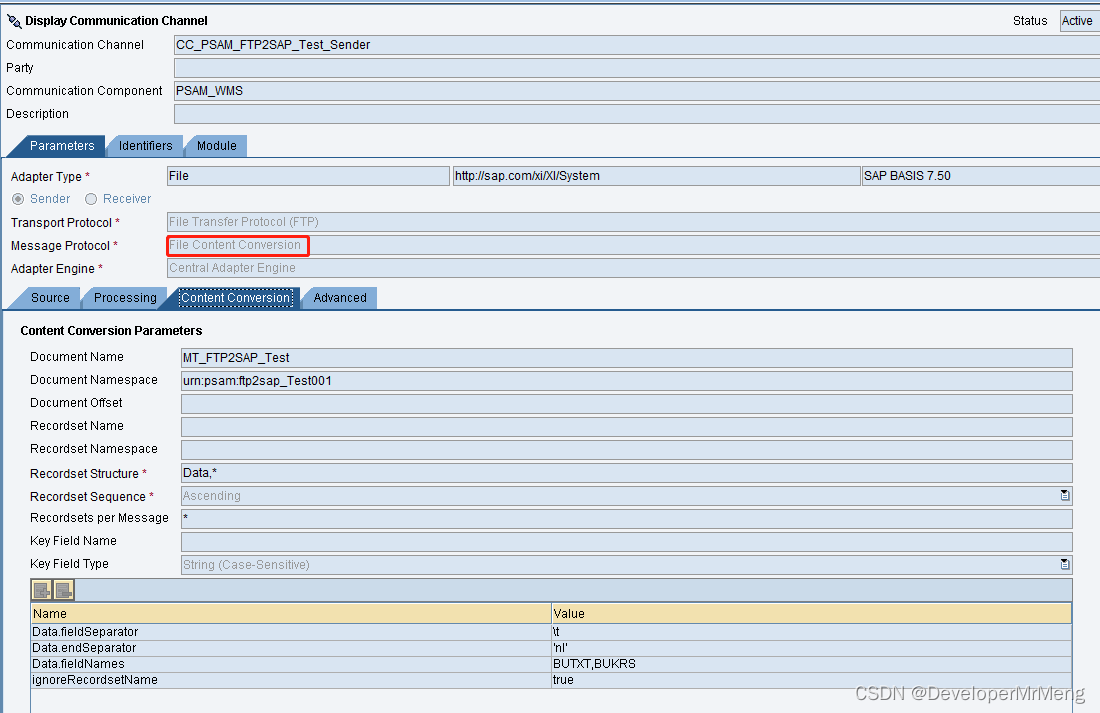

文本内容格式转换的关键在下图，使用Content Conversion对内容进行转换。下面会对参数进行详细解释。

3.创建接收方Communication Channel

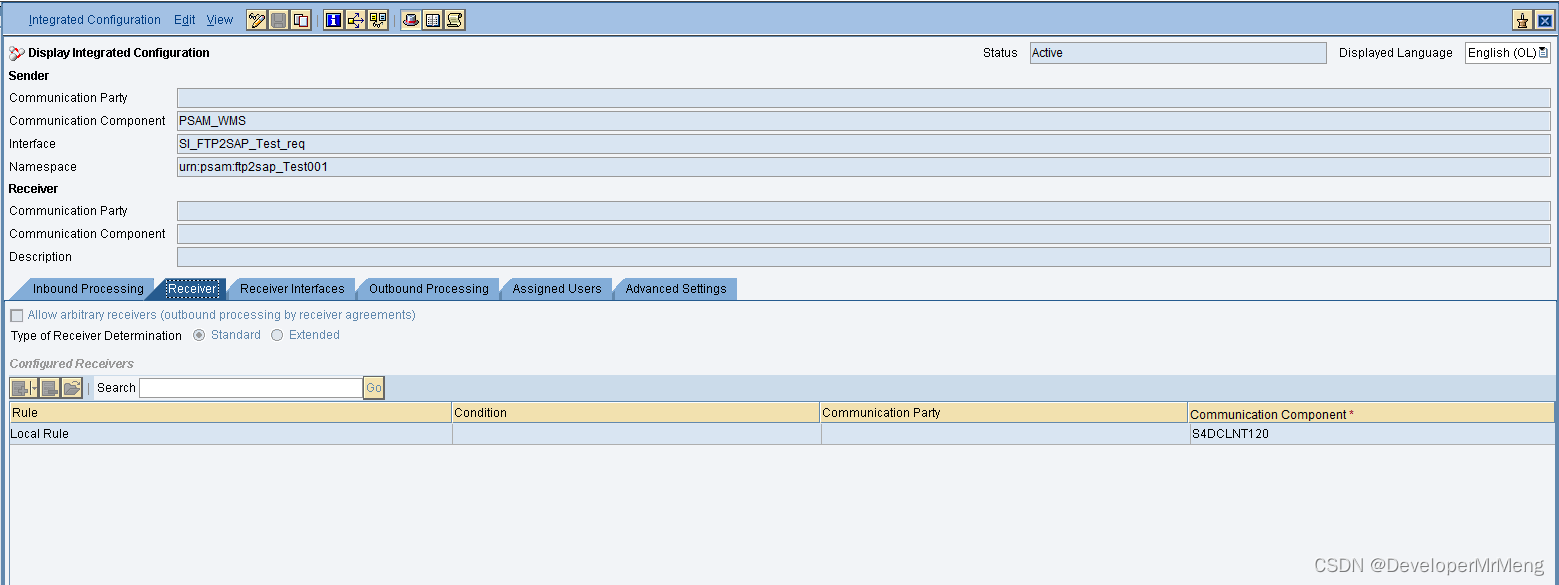

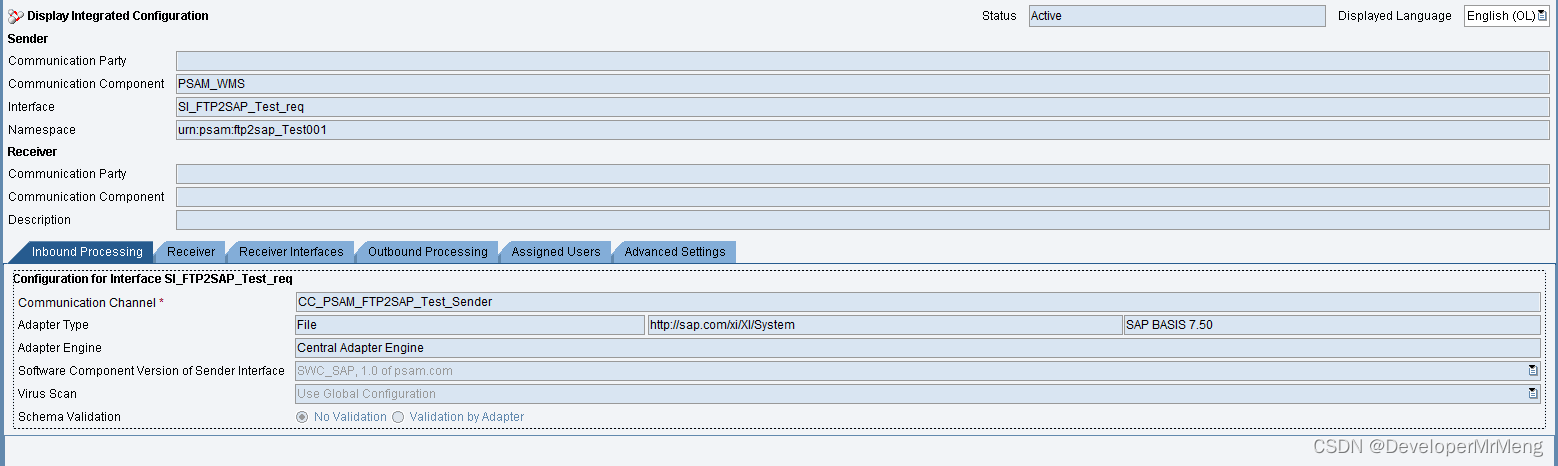

4.创建Integrated Configuration

SAP端配置

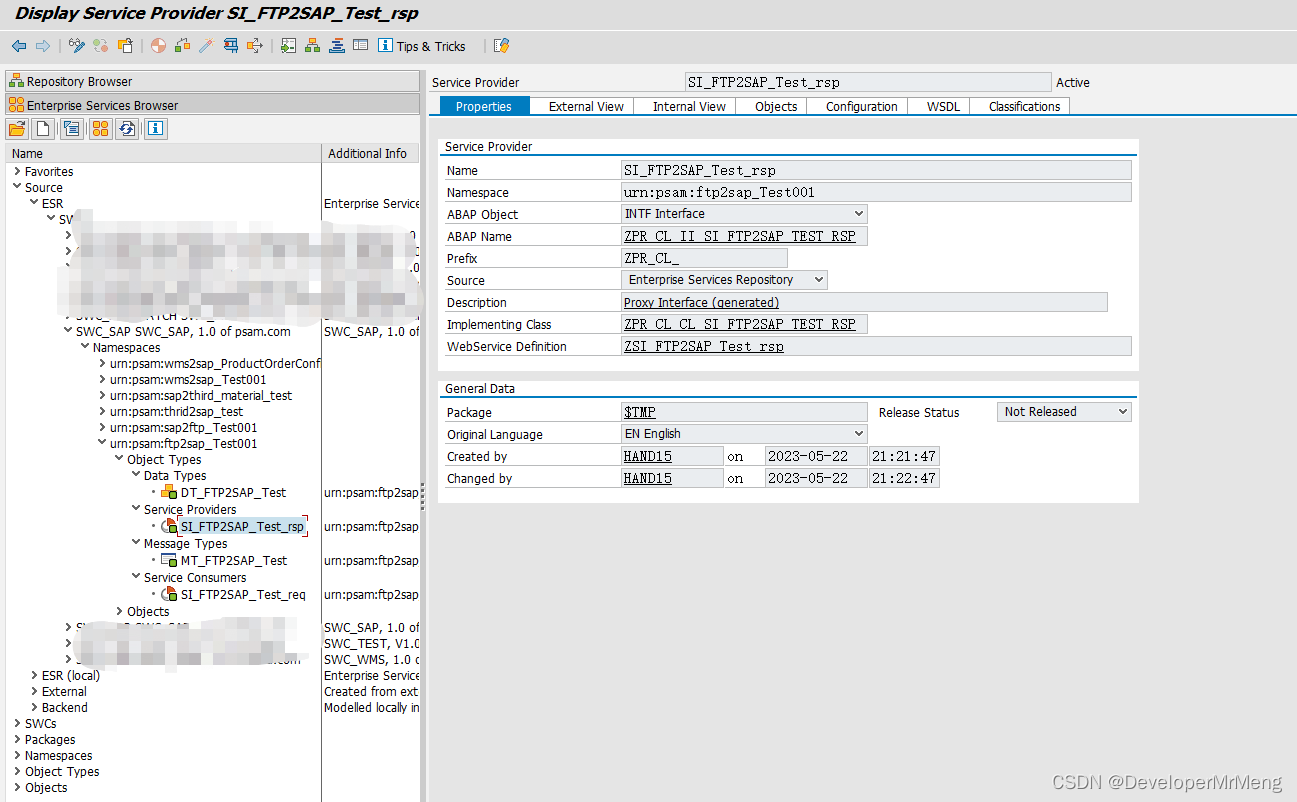

SAP端需要在事务代码SPROXY中创建对应的代理类，双击创建未创建的代理，激活后结束。

Content Conversion使用介绍部分

当发送方选择 file Content Conversion 作为 Message Protocol的时候，可以在此模式下将文本转换为XML格式。

Content Conversion Parameters 参数说明：

Document Name*：输入Message Type的名称，对于映射是必须的。

Document Namespace*：将命名空间插入到文档名称中，对于映射是必须的。

Document Offset：指定在文档开头忽略的行数，比如可以跳过注释行或者列标题行，不输入默认为0行。

Recordset Name：输入结构的名称，包含在XML架构中，默认名称<Recordset>，可使用ignoreRecordsetName参数进行忽略。

Recordset Namespace：设置上面参数Recordset Name结构的命名空间。

Recordset Structure*：输入序列的子节点的名称和数量，可以是：<NameA,nA,NameB,nB,...>,

nA=1,2,3,....或者*，*代表可以有无数条记录，可以理解为表类型。

例如此处的「Data,*」，即代表子节点名称为Data, '*' 代表可以有无限个子节点

<xml>
    <Data>
       ...some fields
    </Data>
    <Data>
       ...some fields
    </Data>
    ....
</xml>

Recordset Sequence*：可以选择Ascending或者Variable。

Ascending：假定记录集结构的序列是唯一的。一旦出现较早的结构，就会启动新的记录集。
Variable：假定记录集结构的顺序不是固定的。在出现另一个使用固定编号定义的结构之前，不会启动新的记录集。如果将所有结构都定义为变量，则系统会将整个文档解释为单个记录集。

Recordsets per Message：指定消息负载中组合在一起的记录集数，默认为*，如果文档中的记录集大于指定数量，则会拆分创建多条消息。

Key Field Name：如果Recordset Structure至少有一个具有值 '*',则必须指定Key字段，并且字段名必须出现在所有子结构中，准确来说，只要文件中有不同解析规则的数据时，就必须定义Key Filed Name以及KeyFieldValue。

Key Field Type：如果定义了Key Field Name，则使用该选项，指定预定义的key字段类型。

记录集结构的参数说明：

ignoreRecordsetName：true或者不使用该参数，为true时则会忽略掉自动添加的<Recordset>节点。

<NameA>.fieldFixedLengths：输入以逗号分隔的数字，作为拆分行数据的依据。

<NameA>.fieldSeparator：输入分隔符，解析器会以该字段作为拆分行数据的依据。

一些特殊的字符如下

TAB符：\t

回车符(CR)：\r

换行符(LF)：\n

任意字符：\x<code> <code>表示要显示的字符的十六进制字符代码

<NameA>.keepIncompleteFields：仅当维护了<NameA>.fieldFixedLengths参数时，该参数才会生效；

NO:在结构中找到的最后一个字段短于中指定的字段，则处理将终止，并显示相应的错误消息。

YES:在入站结构中找到的最后一个字段将传输到出站结构，即使该字段短于<NameA>.fieldFixedLengths中指定的字段,使用此参数可以控制结构中最后一个字段的转换例程的行为。

<NameA>.fieldFixedLengthType：(PI7.5版本之前不支持该属性)

byte：计算字符的字节长度

char：默认值，计算字符长度

<NameA>.enclosureSign：指定充当文本分隔符的字符串。由此类分隔符括起来的文本将原封不动地传输到目标结构，尽管默认设置是删除所有文本分隔符。此类文本中的分隔符将被忽略。

此参数是可选的。默认设置为空值（无文本分隔符）。

<NameA>.enclosureSignEnd：如果文本开头和结尾的文本分隔符不同，请在此处为文本结尾指定文本分隔符。

如果未在此处输入，则使用NameA.enclosureSign的内容。

<NameA>.enclosureSignEscape：指定一个字符串，如果文本分隔符出现在它分隔的文本中，则替换该字符串。

传输文本时，字符串将替换为NameA.enclosureSign中指定的值。

<NameA>.enclosureSignEndEscape：指定一个字符串，如果文本出现在文本分隔的文本中，则替换文本末尾的文本分隔符。

传输文本时，字符串将替换为 NameA.enclosureSignEnd 中指定的值

<NameA>.enclosureConversion：要在传输时删除分隔符，或将其替换为转义字符，请输入YES（默认值）。要传输未更改的字符，请输入NO。

如果指定 xml.enclosureSign='' and xml.enclosureSignEsc=''''，则用引号括起来的文本将原封不动地传输，并删除引号。

如果引号（''''）的转义字符出现在文本本身中，则在传输过程中将用引号替换。

<NameA>.endSeparator：若要将其他字符串定义为行中最后一列之后的分隔符，请在此处指定该字符串。系统在处理最后一列时跳过此字符串（否则系统会将其视为最后一列的一部分）。

<NameA>.beginSeparator：要将其他字符串定义为行中第一列之前的分隔符，请在此处进行规范。系统在处理此列时会跳过此分隔符（否则系统会将其视为第一列的一部分）。

在分隔符的所有字符串（NameA.fieldSeparatorNameA.beginSeparatorNameA.endSeparator）中，可以指定不可打印的 ASCII 字符。这些字符都可以以“0xHH”的形式单独插入字符串中（包括引号），其中 HH 表示编码为十六进制值的字符。

在 XML 文档中插入分隔符的字符串：

用 NameA.beginSeparator 和 NameA.endSeparator 指定的分隔符也可以作为字段插入到生成的 XML 文档的结构中。为此，请使用以下条目指定字段名称：

NameA.addBeginSeparatorAsField=<fieldname> and/or NameA.addEndSeparatorAsField=<fieldname>

然后，将字符串与指定的字段名称一起插入到结构的开头或结尾，因为它们是在NameA.beginSeparator和NameA.endSeparator中指定的，即包括特殊字符的定义。无法转换特殊字符，因为 XML 文档中不允许使用此类型的字符。

<NameA>.fieldNames：输入结构列的名称。输入格式取决于以下内容：

如果为 NameA.fieldFixedLengths 指定了值，则需要一个字符串，其中包含文件列的名称作为以逗号分隔的参数，如果您还为 NameA.columnSeparator 指定了值，这也同样适用。

如果仅为 NameA.fieldSeparator 指定值，则系统需要一个字符串，其中包含与文件行格式相同的文件列名称。这意味着相同的分隔符和您为其指定的 NameA.endSeparatorand/或NameA.beginSeparator 的任何其他字符串都是预期的。

<NameA>.keyFieldValue：指定结构的键字段的值，如果设置了键字段名称，则此条目是必需的。否则，将忽略该条目。

<NameA>.fieldContentFormatting：

trim:可删除找到的值的所有前导空格和后续空格。这是默认值

nothing:确保值保持不变，保持原有空格。

<NameA>.keyFieldInStructure：

如果要将子结构的键字段添加到 XML 文档中，请输入：add，这是默认值。

如果要忽略键字段，请输入：ignore

<NameA>.missingLastfields：如果入站结构的字段少于配置中指定的字段，则按如下方式创建 XML 出站结构：

ignore
出站结构仅包含入站结构中的字段
add
出站结构包含配置中的所有字段;入站结构中缺少的字段为空。
error
由于入站结构不完整，转换将终止。将显示一条错误消息。

<NameA>.additionalLastFields：如果入站结构的字段数多于配置中指定的字段数，则按如下方式创建 XML 出站结构：

ignore
出站结构仅包含入站结构中的字段
error
由于入站结构不完整，转换将终止。将显示一条错误消息。

默认值为 ignore。如果已定义参数NameA.fieldFixedLengths，则缺省值为 error。

如果已定义 NameA.fieldFixedLengths参数，并且未设置上述任一参数（<NameA>.missingLastfields 和 <NameA>.additionalLastFields），除默认值外，转换例程的工作方式与处理结构偏差中所述相同。

只有在设置两个参数中的一个后，才会使用其默认值评估另一个参数。

为了确保为变量入站结构明确定义的运行时行为，我们建议您始终设置这两个参数。

官方文档：https://help.sap.com/docs/SAP_NETWEAVER_750/5cf7d2de571a45cc81f91261668b7361/446713ec3f914ddee10000000a1553f7.html?locale=en-US
