口袋实验室--电子学霸神器-Digilent AD2/3-MOSFET

目录

1. 理解MOSFET寄生电容

1.1 等效示意图

2. 米勒效应

2.1 原理解释

2.2 仿真米勒效应

3 利用米勒效应

4 实测与仿真分析

5. 更多实测分析

---

1. 理解MOSFET寄生电容

• 理解MOSFET寄生电容参数很重要，它们直接影响了MOSFET的开关特性。
• MOSFET的三个主要寄生电容参数是输入电容（Ciss）、输出电容（Coss）和反向传输电容（Crss）。
• 这些参数决定了器件在开关过程中的速度和效率。

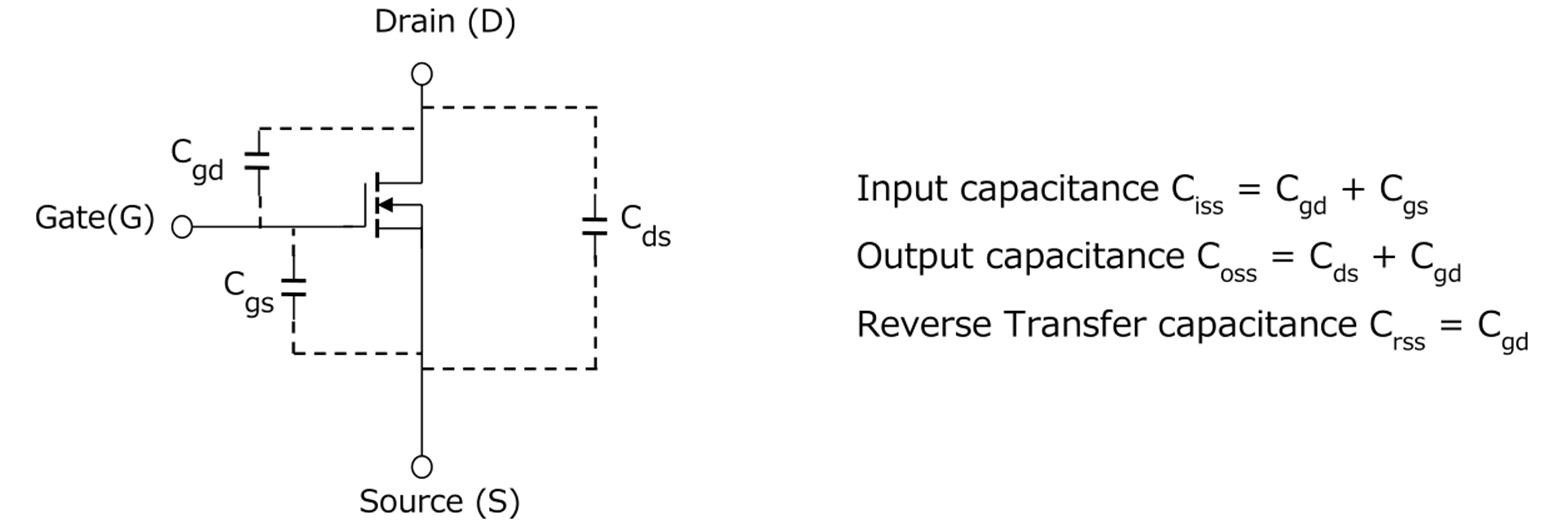

1.1 等效示意图

• Ciss：是栅极到源极（Cgs）和栅极到漏极（Cgd）电容的总和。它影响MOSFET的开启速度，因为在开关过程中需要为这些电容充电。
• Coss：是漏极到源极（Cds）和栅极到漏极（Cgd）电容的总和。它影响MOSFET的关闭速度，因为在关闭过程中需要为这些电容放电。
• Crss：是栅极到漏极（Cgd）电容。它在高频应用中尤其重要，因为它影响MOSFET的交叉导通和信号完整性。

2. 米勒效应

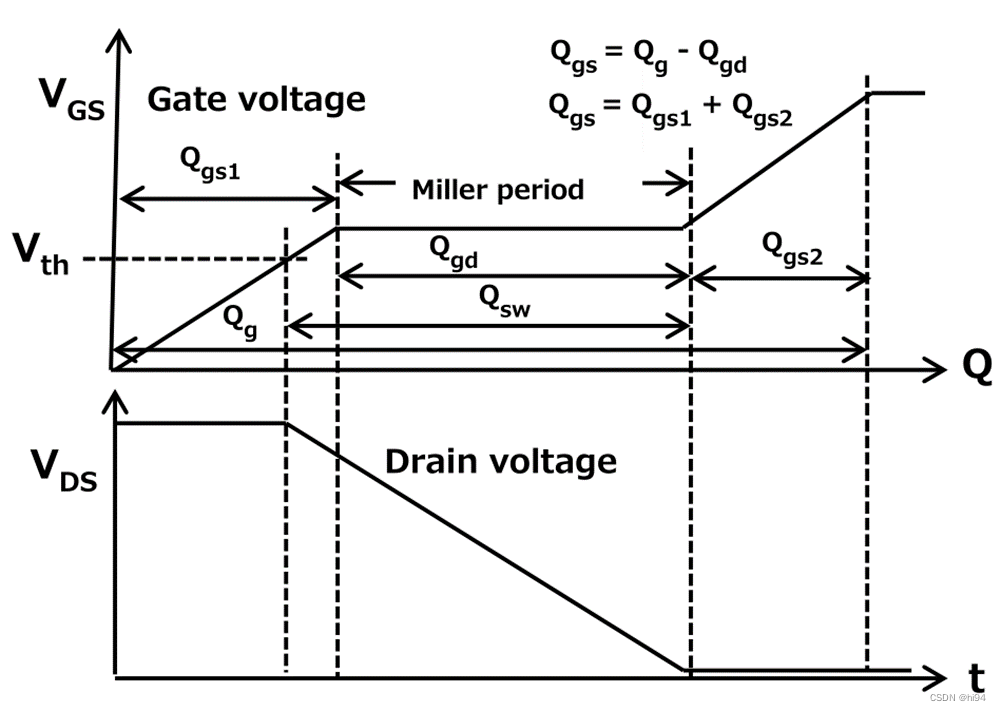

2.1 原理解释

在MOSFET开关过程中，栅极和漏极之间的电压变化会通过栅漏电容（Cgd）耦合，产生一个电流。对于栅极来说，这个电流相当于是通过一个等效的更大电容（增加的米勒电容）流入或流出，从而使得栅极电压变化所需的电荷量增加。

2.2 仿真米勒效应

构建一个简单的MOSFET驱动电路，通过C1模拟引入更大的Cgd：

 仿真结果：

3 利用米勒效应

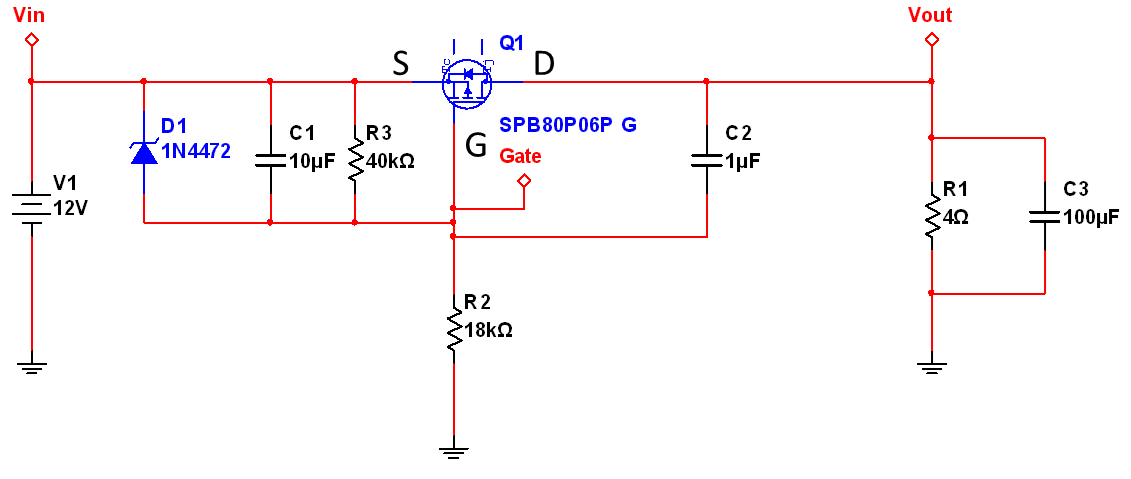

利用米勒效应平台控制inrush电流。

• C1值至少大于C2十倍；
• 平台期没有理想中平稳，因为G的电流，分别去了R2、C2；

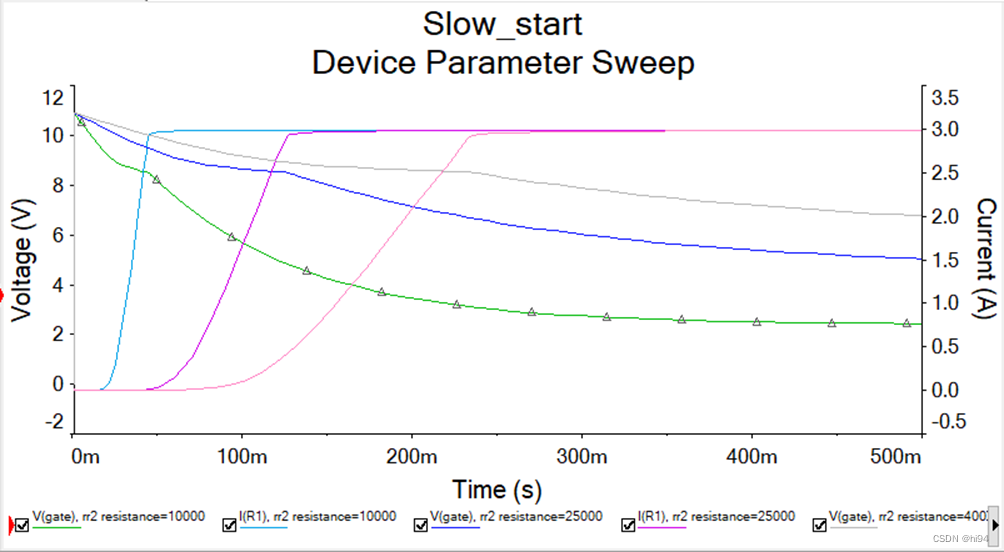

仿真结果：

实际电路设计时，需要考虑：

电路中C1即Cgs，可以防止Vgs抖动，VIN开启通常都是开关或者直接插拔，Cgs有助于消除由于机械抖动导致的Vgs抖动，所以C1不能太小。C2即Cdg，Cdg与一个小电阻串联，主要目的是防止Idg过大，此外上电时，C1和C2有一个交流分压，所以C1最好远大于C2，防止MOS管误开启。

4 实测与仿真分析

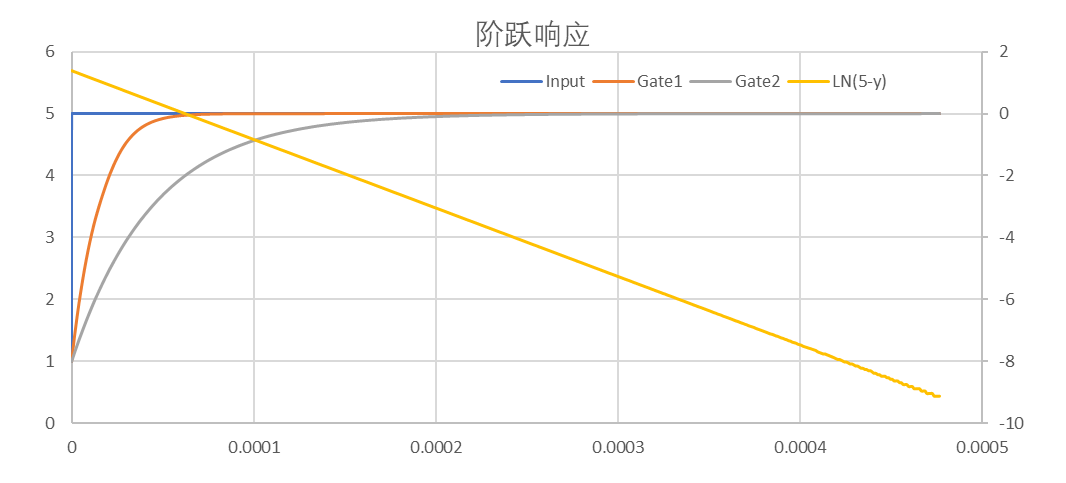

实际电路中，电阻的值我们可以控制，对于寄生电容的值，我们可以通过施加一个阶跃电压（V=5V），测量RC曲线反向推导：

通过计算Time与LN(5-y)的斜率，得到RC的乘积：

现在可以轻松求得：

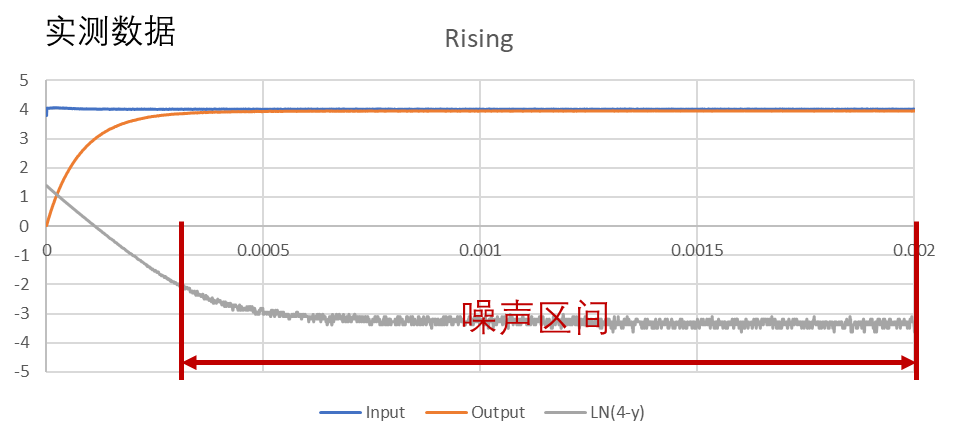

使用AD2实测RC曲线，并没有仿真时得到一条理想得直线，因为实测始终存在噪声：

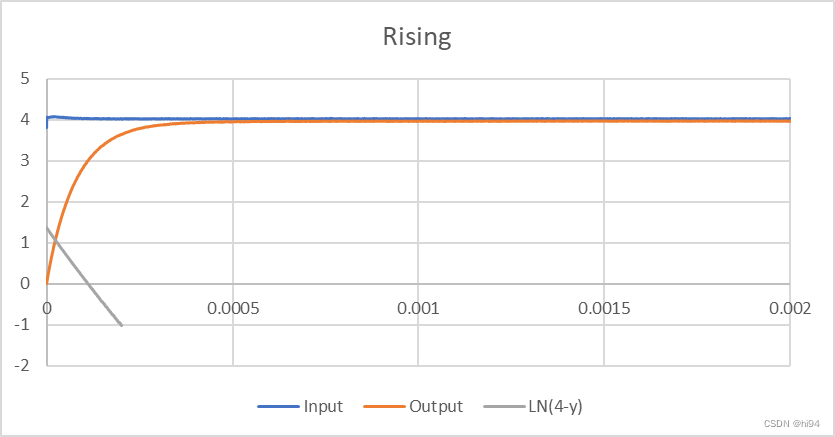

5. 更多实测分析

Rising						Falling
Time (s)	Input	Output	LN(4-y)	Slope	Slope	Time (s)	Input	Output	LN(y)
4.66E-07	3.810041	0.012704	1.383113	-11960.8	-11871	-0.0025	4.023051	3.954565	1.37487
1.1E-06	4.064158	0.046268	1.37466	RC	RC	-0.0025	4.023051	3.958294	1.375813
1.73E-06	4.064158	0.08356	1.365183	8.36E-05	8.42E-05	-0.0025	4.023051	3.962023	1.376755
2.36E-06	4.060421	0.117124	1.356576			-0.0025	4.026788	3.962023	1.376755
2.99E-06	4.064158	0.150688	1.347895			-0.0025	4.030525	3.965752	1.377696
3.62E-06	4.064158	0.184251	1.339137	R_measured		-0.0025	4.026788	3.965752	1.377696
4.25E-06	4.060421	0.221544	1.329315	9.88		-0.0025	4.026788	3.962023	1.376755
4.88E-06	4.060421	0.251379	1.321388	C_measured		-0.0025	4.030525	3.965752	1.377696
5.51E-06	4.064158	0.281213	1.313398	8.7		-0.0025	2.274128	3.969482	1.378636
6.14E-06	4.056684	0.307318	1.306353	RC		-0.0025	-0.01292	3.928459	1.368247
6.77E-06	4.056684	0.340881	1.297222	8.6E-05		-0.0025	-0.02787	3.883708	1.35679
7.4E-06	4.064158	0.370716	1.289035	实际计算结果很准确		-0.0025	-0.02787	3.842686	1.346172
