三相无刷电机 SOC

功能概要
G3028 是无刷电机机驱动专用控制芯片，系统通过检测马达的霍尔传感器输出或者是反电动势，来确定马达的位置，通过内部的马达驱动电路，操作电机的转速以及方向。
芯片采用 QFN24-4*4 封装，符合 RoHS 标准.

核心Feature
⚫ 有感 3 相 BLDC 控制器/无感无刷 BLDC 控制器
⚫ 可编程电流限制
⚫ 可编程温度保护，需要外置 NTC 电路
⚫ 马达锁定保护
⚫ 正反转马达控制
⚫ 可编程 PWM 以及电压控制转速
⚫ 工作电压 4-15V
⚫ 最大驱动电流 1.8A

典型应用场景
⚫ 微型无刷电机驱动控制器
⚫ 电动牙刷，刮胡刀等消费类
⚫ 三相小型无刷电风扇
⚫ 散热风扇

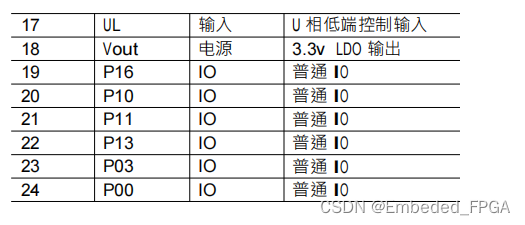

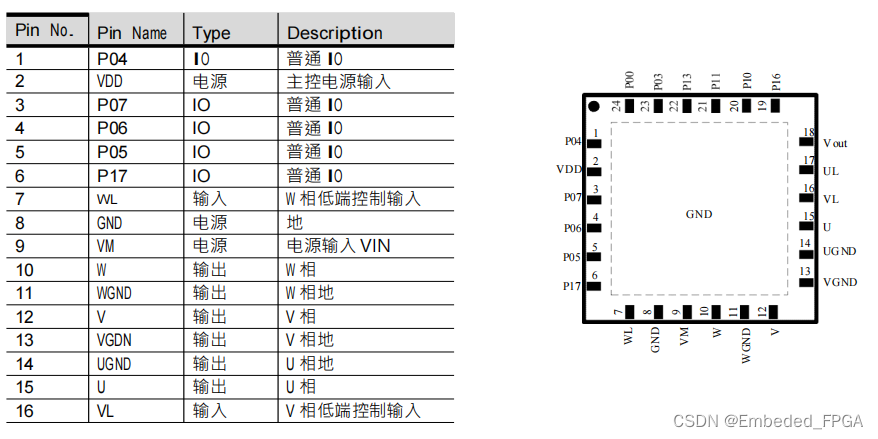

Pin definition

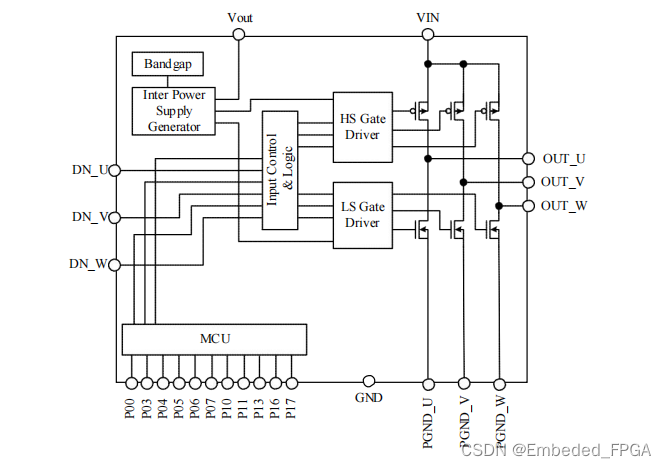

逻辑框图

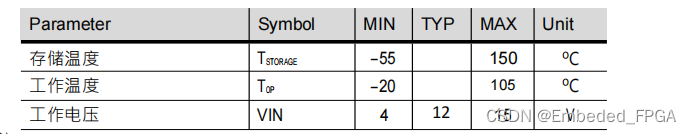

极限值

注：

1. 极限值表示芯片在超出此条件工作时&#x
