stm32f103c8t6的内部Flash读取

目录

一.SD卡读写

1.要求

2.实验过程截图

3.查看hello.txt

4.从SD卡读出

4.1 修改代码

4.2 输出结果

二.写入flash

1.实验源码

1.1 配置定时器

1.2 使PC13GPIO模式，判断程序是否运行成功

1.3 使GPIO引脚使能

1.4 时钟配置

1.5 设置堆栈大小

2.修改代码

2.1 修改数组大小

 2.2 修改数据内容

2.3 将i变量改成uint16_t位

2.4 修改flash.h中的flash结束地址为 0X0801BA00

 3.st-link设置

 4.编译烧录

5.运行结果

6.修改起始地址重新烧录

7.验证flash内存

---

一.SD卡读写

1.要求

将64K数据分250次，每次256字节，写入SD卡，测试速度

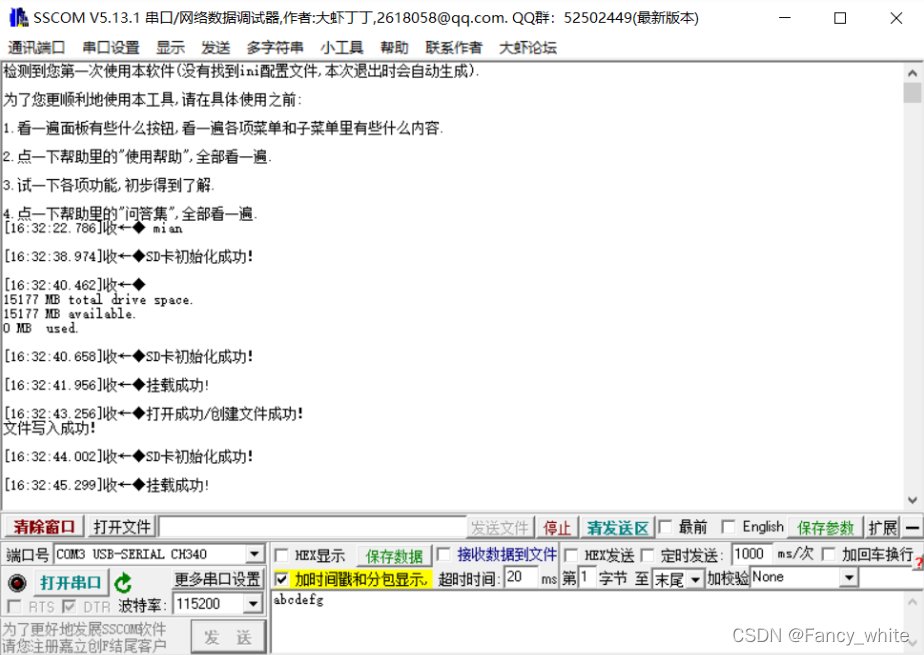

2.实验过程截图

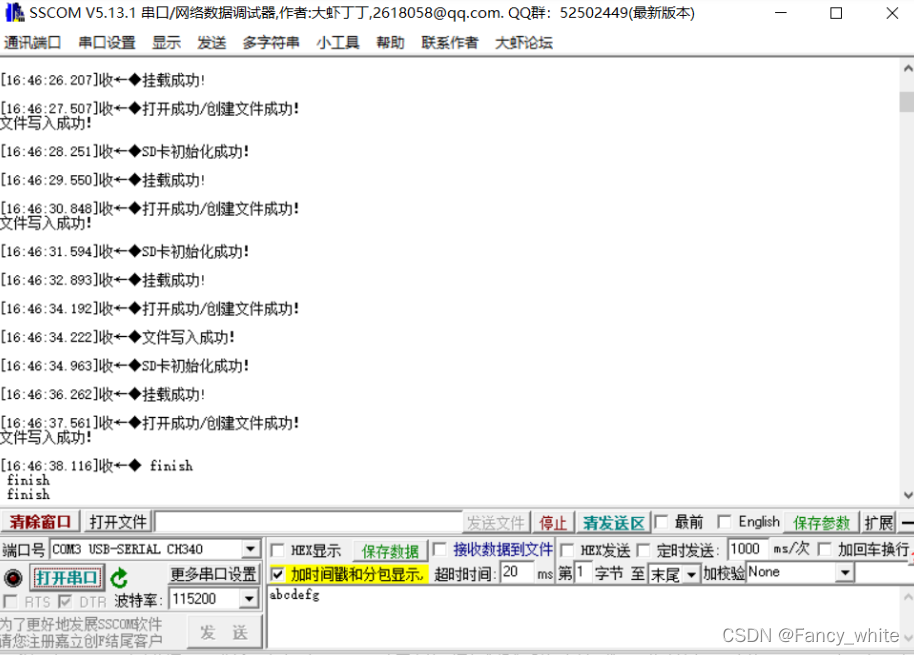

 总共用了14分钟，写了64K字节

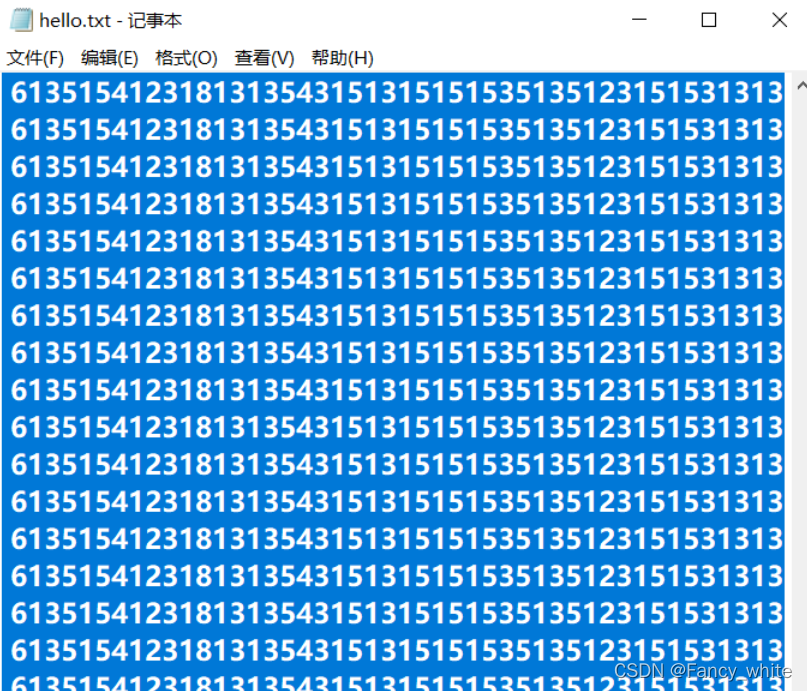

3.查看hello.txt

写入了250行数据，总计64K字节

4.从SD卡读出

用FATS从SD卡读出数据，并且串口输出。

4.1 修改代码

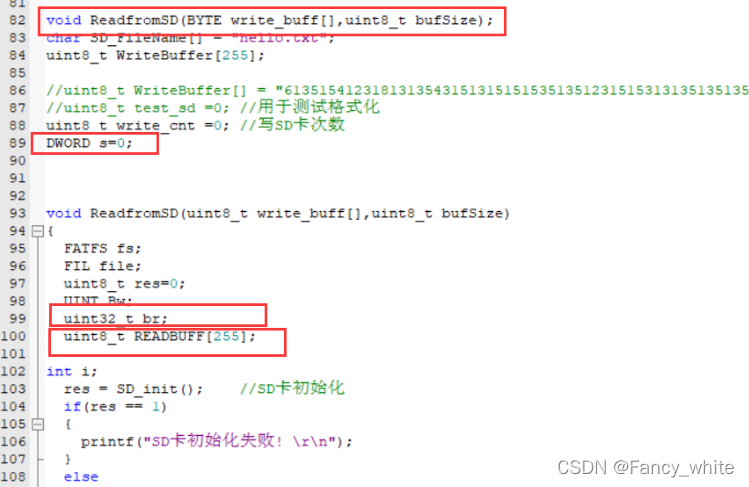

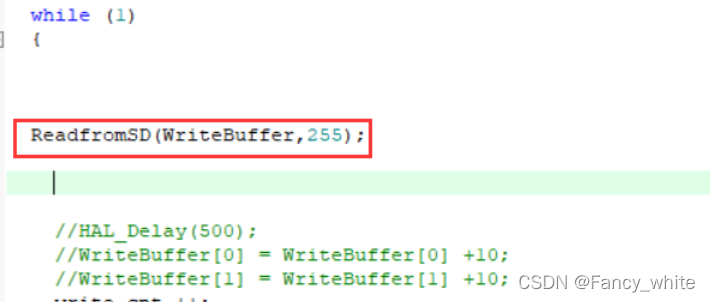

将写入函数修改为读出函数名

 定义读出函数，指针标志s，且定义字节类型格式br和一个存储读取的数组READBUFF。

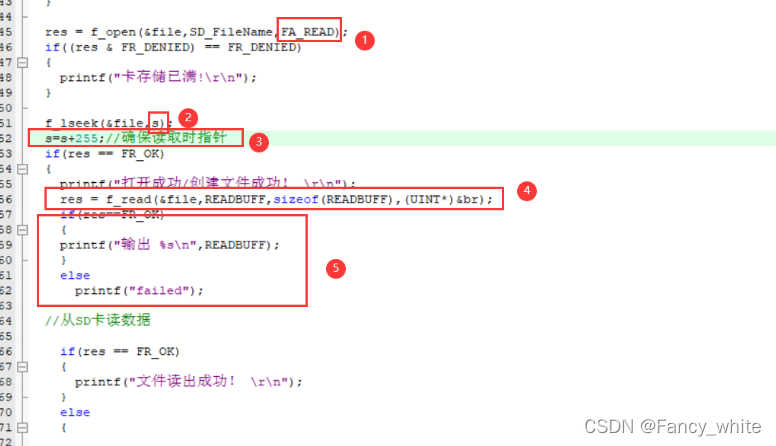

① 修改f_open函数的第三个打开状态为FA_READ模式。

②文件指针移至相应位置，否则无输出。

③指针加地址

④使用FATS的read函数，第一个参数是指针，第二个是存储数组，第三个是数组大小，第四个是强制转换br为UINT格式。

⑤输出

4.2 输出结果

可以看到依次输出，我用了a,b,c,d,e来区分不同。

二.写入flash

1.实验源码

链接：https://pan.baidu.com/s/1jJ6_YlAI9W81w7h6c7FVBw
提取码：qwer

cubeMX设置

1.1 配置定时器
